关于光电检测电路的设计与研究

关于光电检测电路的设计与研究光电检测电路是一种用于检测光信号的电路，它可以将光信号转换成电信号，常用于光电传感器、光电开关、光电编码器等设备中。

光电检测电路的设计与研究在工业自动化、智能家居等领域有着广泛的应用。

本文将就光电检测电路的设计与研究进行探讨，希望可以对读者有所帮助。

一、光电检测电路的基本原理光电检测电路主要由光电传感器、前置放大电路、滤波电路、比较器等组成。

光电传感器是光电检测电路的核心部件，它能够将光信号转换成电信号。

前置放大电路可以放大光电传感器输出的微弱信号，提高信噪比；滤波电路用于抑制杂音和滤除干扰，提高电路的稳定性；比较器则可以将输出信号与阈值进行比较，判断光信号的强弱。

二、光电检测电路的设计要点1. 选择合适的光电传感器：不同的应用场景需要选择不同类型的光电传感器，比如光电开关需要选择具有高灵敏度、快速响应的传感器；光电编码器需要选择具有较高分辨率、较高信噪比的传感器。

2. 设计合理的前置放大电路：前置放大电路对于提高信噪比至关重要，需要选择合适的放大倍数和合适的放大器类型，同时要考虑电路的稳定性和抗干扰能力。

3. 合理设计滤波电路：滤波电路需要根据应用场景选择合适的滤波器类型，比如低通滤波器、带通滤波器、陷波滤波器等，以滤除掉不需要的频率成分。

4. 选择合适的比较器：比较器需要选择合适的阈值电压和工作模式，以确保能够准确判断光信号的强弱。

三、光电检测电路的研究现状随着光电技术的不断发展，光电检测电路的研究也在不断深入。

目前，针对不同的应用场景，已经出现了许多高性能的光电检测电路方案，比如针对高速信号检测的差分式光电检测电路、针对低功耗应用的低功耗光电检测电路等。

一些新型的光电传感器技术也在不断涌现，比如基于纳米材料的光电传感器、基于微纳加工技术的集成光电传感器等，这些新型的传感器也为光电检测电路的设计提供了新的思路和可能。

四、光电检测电路的应用展望光电检测电路在工业自动化、智能家居、医疗仪器等领域有着广泛的应用前景。

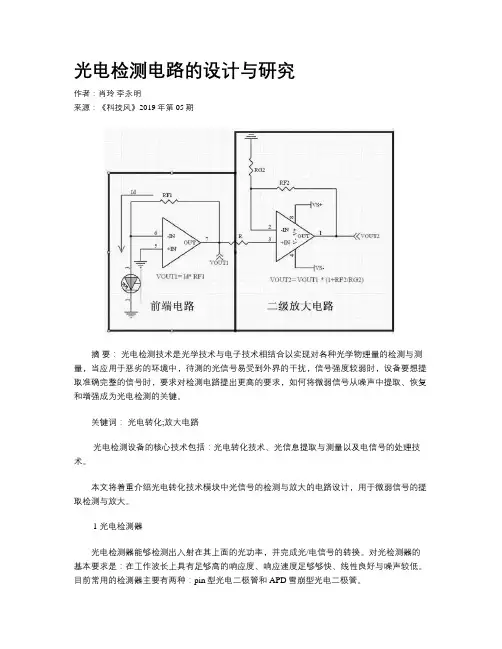

光电检测电路的设计与研究作者：肖玲李永明来源：《科技风》2019年第05期摘要：光电检测技术是光学技术与电子技术相结合以实现对各种光学物理量的检测与测量，当应用于恶劣的环境中，待测的光信号易受到外界的干扰，信号强度较弱时，设备要想提取准确完整的信号时，要求对检测电路提出更高的要求，如何将微弱信号从噪声中提取、恢复和增强成为光电检测的关键。

关键词：光电转化;放大电路光电检测设备的核心技术包括：光电转化技术、光信息提取与测量以及电信号的处理技术。

本文将着重介绍光电转化技术模块中光信号的检测与放大的电路设计，用于微弱信号的提取检测与放大。

1 光电检测器光电检测器能够检测出入射在其上面的光功率，并完成光/电信号的转换。

对光检测器的基本要求是：在工作波长上具有足够高的响应度、响应速度足够够快、线性良好与噪声较低。

目前常用的检测器主要有两种：pin型光电二极管和APD雪崩型光电二极管。

2 前端放大电路当入射光照射到光电二极管上会产生与入射光量成比例的电流，跨阻放大器作为光电转化的前端放大器其工作原理如下图所示，理论上光电二极管产生的电流Id都要经过图中的反馈电阻RF，输出电压VOUT=Id×RF，虽然电路原理简单，但若使系统具备最佳的性能在选择跨阻放大器时重点考虑以下参数。

低输入失调电压：在光电检测前端电路中，因系统所用光电二极管并不是理想器件，在无光的情况下会有少量电流输出（暗电流），而运算放大器的输入失调电压会使得光电二极管输出更多的暗电流，导致光电检测系统的失调误差增大，同时会缩小检测系统的动态范围。

所以针对光电检测的前端电路应用，选择输入失调电压越低越好。

低输入偏置电流：光电二极管输出电流进入运算放大器输入端或反馈电阻之外的其它地方都会产生误差，而零输入偏置电流的运算放大器时不存在的，所以选择一款低输入偏置电流的放大器对于减小系统误差很关键。

此外对于微弱信号的检测应用中还要注意增益带宽的选择，因小信号的采集需要更高的增益，而过高的增益会可能会引起输出信號的振荡，所以在保证信号稳定的前提下需要在反馈电路中增加电容以补偿，但补偿电路的增加所带来的直接后果就是带宽的减小从而引起输出信号的失真，所以在具体的应用中要注意带宽与增益的平衡折中选择。

关于光电检测电路的设计与研究光电检测电路是一种使用光电传感器来检测光信号并将其转换为电信号的电路。

它在许多领域都有着广泛的应用，包括光电开关、光电编码器、光电传感器等。

在本文中，我们将对光电检测电路的设计与研究进行探讨，并介绍一种基于光电传感器的光电检测电路设计方案。

1. 光电检测电路的基本原理光电检测电路的基本原理是利用光电传感器对光信号进行检测，并将其转换成电信号。

光电传感器通常由光源、光敏元件和信号处理电路组成。

当光信号照射到光敏元件上时，光敏元件会产生对应的电信号，然后通过信号处理电路进行放大、滤波和处理，最终输出符合要求的电信号。

（1）选择合适的光电传感器在设计光电检测电路时，首先需要选择合适的光电传感器。

根据具体的应用需求，可以选择光电开关、光电编码器或者其他类型的光电传感器。

在选择光电传感器时，需要考虑光敏元件的灵敏度、波长响应范围、工作距离、输出类型等参数，以确保选用的光电传感器能够满足设计要求。

（2）设计光源电路对于一些需要主动照射光线的光电传感器，还需要设计光源电路。

光源电路可以选择LED、激光二极管等作为光源，通过适当的驱动电路将其与光电传感器相连，为光敏元件提供足够的光源使其能够正常工作。

（3）设计信号处理电路信号处理电路是光电检测电路中的关键部分，它能够对光敏元件产生的微弱信号进行放大、滤波和处理，最终输出符合要求的电信号。

在设计信号处理电路时，需要考虑信噪比、动态范围、带宽、响应时间等因素，以确保信号处理电路能够有效地提取出光敏元件中的信号并进行合适的处理。

3. 基于光电传感器的光电检测电路设计方案基于光电传感器的光电检测电路设计方案通常可以分为三个部分：光源驱动电路、光敏元件接收电路和信号处理电路。

下面将对这三个部分进行详细的设计说明。

光源驱动电路通常采用LED作为光源，通过一个适当的驱动电路来控制LED的亮度。

常用的LED驱动电路有恒流驱动电路和脉宽调制驱动电路。

关于光电检测电路的设计与研究【摘要】本文主要探讨了光电检测电路的设计与研究。

在引言部分中，介绍了研究背景、研究意义和研究目的。

在对光电检测原理进行了分析，明确了电路设计的要点，详细描述了光电检测电路的实现方法，并对实验结果进行了分析，提出了性能优化的策略。

在对光电检测电路设计进行了总结，并展望了未来的研究方向。

通过本文的研究，可以更好地理解光电检测电路的工作原理与设计方法，为相关领域的研究提供一定的参考和指导。

【关键词】光电检测电路、设计、研究、光电检测原理、电路设计、实现方法、实验结果、性能优化、总结、展望1. 引言1.1 研究背景在过去的研究中，已经有很多关于光电检测电路的设计与优化的研究成果，但仍存在一些问题和挑战。

如何提高光电检测电路的灵敏度和稳定性，如何降低成本和功耗等方面仍有待进一步研究和改进。

本文旨在针对光电检测电路的设计与研究进行探讨，结合现有研究成果，提出一种新的设计思路和方法，以期达到提高光电检测电路性能和降低成本的目的。

通过本文的研究，可以为光电检测技术的发展和应用提供一定的参考和帮助，推动光电检测电路技术的进一步创新和完善。

1.2 研究意义光电检测电路在现代电子技术中具有重要意义。

随着科技的不断发展，光电检测技术在工业生产、医疗影像、环境检测等领域得到了广泛应用。

光电检测电路的设计与研究可以帮助提高检测系统的精度和稳定性，实现更高效的信号处理和数据采集。

光电检测电路设计的意义在于提升系统的灵敏度和响应速度，从而实现对光信号的快速检测和分析。

通过精确设计和优化光电检测电路，能够有效提高系统的性能和稳定性，从而满足不同领域对光信号检测的需求。

光电检测电路的研究还可以推动光电器件的发展和应用。

通过不断改进光电检测电路的设计和实现方法，可以促进光电器件在各种领域的广泛应用，推动光电技术的发展进步。

深入研究光电检测电路的设计与研究具有重要的意义和价值，将对现代电子技术和光电器件的发展产生积极影响。
