一、课程设计目的在《电机与拖动》、《电力电子技术》、《伺服系统》和《电力拖动自动控制系统》课程知识的基础上，完成课程的综合性设计。
通过课程设计环节的训练，包括设计方案的论证、参数计算、系统仿真和设计报告的撰写，掌握系统综合应用项目的设计流程和方法，加深对完整项目开发的的理解和掌握，培养应用系统的设计能力，初步积累双闭环直流调速系统的设计方法，以及分析问题和解决问题的能力，并进一步拓宽专业知识面，培养实践应用技能和创新意识。
电力系统综合课程课程设计是电气工程及其自动化专业的一门专业课程，它是一次综合性的理论与实践相结合的训练，也是本专业的一次基本技能训练，其主要目的是：1、理论联系实际，掌握根据实际工艺要求设计电力拖动自动控制系统的基本方法。
2、对一种典型的双闭环调速自动控制系统进行综合性分析设计，掌握各部件和整个系统的设计调试步骤、方法及操作实际系统的方法。
加强基本技能训练。
3、掌握参数变化对系统性能影响的规律，培养灵活运用所学理论解决控制系统中各种实际问题的能力。
4、培养分析问题、解决问题的独立工作能力，学会实验数据的分析与处理能力及编写设计说明书和技术总结报告的能力。
为下学期毕业设计作准备。
5、通过设计熟练地查阅有关资料和手册。
二、课程设计内容与要求1、本课程设计的对象直流伺服电机：学生自行查找电机型号直流测速机：学生根据设计任务选择2、本课程设计的内容要求设计一个直流双闭环调速系统。
其主要内容为：1、测定综合实验中所用控制对象的参数（在实验室完成）。
2、根据给定指标设计电流调节器和转速调节器，并选择调节器参数和具体实现电路。
3、按设计结果组成系统，以满足给定指标。
4、研究参数变化对系统性能的影响。
5、在时间允许的情况下进行调试。
3、本课程设计的设计要求a.调速范围D＝5～10，静差率S≤5％。
b.空载启动时电流超调σi≤5%,转速超调σn≤10%(在额定转速时)。
c.动态速降小于10％。
d.振荡次数小于2次。
双闭环不可逆直流调速系统实验报告
实验目的：
1. 理解双闭环不可逆直流调速系统的原理和特点。
3. 熟悉实验设备的使用和实验过程。
实验原理：
双闭环不可逆直流调速系统由速度环和电流环两个闭环组成，其基本原理如下：
1. 速度环控制
在速度环内部，输入为期望转速，输出为电压控制器的输出信号。
速度环主要根据实
际转速和期望转速之间的差异，计算出电压控制器的控制量，并根据电压控制器的输出改
变电机的电压，以达到调速的目的。
实验步骤：
1. 准备实验设备：电机、电压变压器、电流反馈电阻、示波器、信号源、功率放大器、控制器等。
2. 按照实验原理中的模型，建立电机的电压-转速模型和电机的电流-转矩模型。
3. 根据模型，编写控制算法。
4. 将实验设备连接好，将模型和算法输入控制器。
5. 设置期望转速和电流控制量，并启动电机。
6. 分析实验结果，评估控制系统的性能。
实验结果：
本次实验中，我们成功建立了双闭环不可逆直流调速系统的模型，并利用控制器实现
了系统的控制。
我们通过改变期望转速和电流控制量，观察了系统的实际转速和转矩变化。
实验结果表明，双闭环控制系统的性能稳定，具有较好的调速性能和响应速度。
结论：。

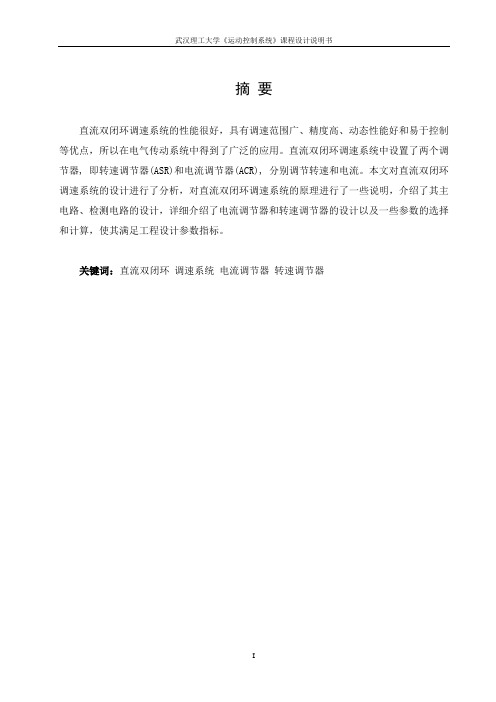

摘要直流双闭环调速系统的性能很好，具有调速范围广、精度高、动态性能好和易于控制等优点，所以在电气传动系统中得到了广泛的应用。
直流双闭环调速系统中设置了两个调节器, 即转速调节器(ASR)和电流调节器(ACR), 分别调节转速和电流。
本文对直流双闭环调速系统的设计进行了分析，对直流双闭环调速系统的原理进行了一些说明，介绍了其主电路、检测电路的设计，详细介绍了电流调节器和转速调节器的设计以及一些参数的选择和计算，使其满足工程设计参数指标。
关键词：直流双闭环调速系统电流调节器转速调节器目录摘要 (I)1设计任务与分析 (1)2调速系统总体设计 (2)3直流双闭环调速系统电路设计 (3)3.1晶闸管-电动机主电路的设计 (3)3.1.1主电路设计 (3)3.1.2主电路参数计算 (4)3.2转速、电流调节器的设计 (5)3.2.1电流调节器 (5)3.2.1.1电流调节器设计 (5)3.2.1.2电流调节器参数选择 (6)3.2.2转速调节器 (8)3.2.2.1转速调节器设计 (8)3.2.2.2转速调节器参数选择 (8)3.3转速检测电路设计 (10)3.4电流检测电路设计 (10)4小结与体会 (11)5参考文献 (12)直流双闭环调速系统设计1设计任务与分析直流电动机具有良好的起、制动性能，宜于在大范围内实现平滑调速，在许多需要调速或快速正反向的电力拖动领域中得到了广泛的应用。
从控制的角度来看，直流拖动控制系统又是交流拖动控制系统的基础，所以应该首先掌握直流拖动控制系统。
采用转速负反馈和PI调节器的单闭环直流调速系统是比较基础比较容易掌握的，它可以在保证系统稳定的前提下实现转速无静差。
但是，如果对系统的动态性能要求较高，例如：要求快速起制动，突加负载动态速降小等等，单闭环系统就难以满足需要。
原因是因为在单闭环系统中不能随心所欲地控制电流和转矩的动态过程。
为了实现在允许条件下I的恒流过程，采用电流负反馈就的最快起动，关键是要获得一段使电流保持为最大值dm可以得到近似的恒流过程。
运动控制系统课程设计设计名称双闭环直流调速系统专业班级自动化10—3学号**********姓名王韶雨指导教师李铁鹰运动控制系统课程设计设计名称双闭环直流调速系统专业班级自动化10—3学号**********姓名张浩宇指导教师李铁鹰目录一、设计任务 (2)1、设计对象参数 (2)2、性能指标 (2)3、课程设计的主要内容和要求 (2)3.1电力拖动不可逆直流调速系统主电路的设计 (2)3.2控制电路的设计 (2)二、电力拖动不可逆直流调速系统主电路的设计 (3)1、整流电路和整流器件的选择 (3)2、整流变压器参数的计算 (3)3、整流器件的保护 (4)4、平波电抗器参数的计算 (4)5、触发电路的选择 (4)三、直流双闭环调速系统原理图设计 (5)1系统的组成 (5)2系统的电路原理图 (6)3直流双闭环调速系统调节器设计 (6)3.1获得系统设计对象 (8)3.2电流调节器的设计 (6)3.3转速调节器的设计 (11)四、系统起动过程分析 (16)一、设计任务1、设计对象参数（1）P nom=30KW （2）U nom=220V （3）I nom=136A（4）n nom=1460r/min （5）R a =0.2Ω（6）R Σ=0.6Ω（7）C e=0.2 v.min/r （8）RΣ=0.18Ω（9）K S=42（10）T oi=0.002 s （11）T0=0.01 s （12）λ=1.5（13）U*nm=8 V (14)U*im=8 V2、性能指标σi≤5% σn≤10% 3、课程设计的主要内容和要求3.1电力拖动不可逆直流调速系统主电路的设计（1）整流电路和整流器件的选择（2）整流变压器参数的计算（3）整流器件的保护（4）平波电抗器参数的计算（5）触发电路的选择3.2控制电路的设计（1）建立双闭环不可逆直流调速系统的动态数学模型（2）电流调节器的设计计算（3）转速调节器的设计计算二、电力拖动不可逆直流调速系统主电路的设计1、整流电路和整流器件的选择目前在各种整流电路中，应用最为广泛的是三相桥式全控整流电路，其原理图如图1所示，其中阴极连接在一起的三个晶体管（VT1，VT3，VT5）称为共阴极组；阳极连接在一起的三个晶体管（VT4，VT6，VT2）称为共阳极组。
1 设计方案论证电流环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。
转速环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。
2双闭环调速控制系统电路设计及其原理综述随着现代工业的开展，在调速领域中，双闭环控制的理念已经得到了越来越广泛的认同与应用。
相对于单闭环系统中不能随心所欲地控制电流和转矩的动态过程的弱点。
双闭环控制那么很好的弥补了他的这一缺陷。
双闭环控制可实现转速和电流两种负反应的分别作用，从而获得良好的静，动态性能。
其良好的动态性能主要表达在其抗负载扰动以及抗电网电压扰动之上。
正由于双闭环调速的众多优点，所以在此有必要对其最优化设计进展深入的探讨和研究。
本次课程设计目的就是旨在对双闭环进展最优化的设计。
整流电路本次课程设计的整流主电路采用的是三相桥式全控整流电路，它可看成是由一组共阴接法和另一组共阳接法的三相半波可控整流电路串联而成。
共阴极组VT1、VT3和VT5在正半周导电，流经变压器的电流为正向电流；共阳极组VT2、VT4和VT6在负半周导电，流经变压器的电流为反向电流。
变压器每相绕组在正负半周都有电流流过，因此，变压器绕组中没有直流磁通势，同时也提高了变压器绕组的利用率。
三相桥式全控整流电路多用于直流电动机或要求实现有源逆变的负载。
为使负载电流连续平滑，有利于直流电动机换向及减小火花，以改善电动机的机械特性，一般要串入电感量足够大的平波电抗器，这就等同于含有反电动势的大电感负载。
三相桥式全控整流电路的工作原理是当a=0°时的工作情况。
UPE。
从闭环结构上看，电流环在里面称为内环，转速环在外面，称作外环。
这就形成了转速，电流反馈控制直流调速系统。
图1 转速、电流反馈控制直流调速系统原理图2.双闭环的稳态结构图和静特性图2 双闭环直流调速系统的稳态结构图转速调节器ASR的输出限幅电压决定了电流给定的最大值，电流调节器ACR的输出限幅电压限制了电力电子变换器的最大输出电压，当调节器饱和时，输出达到限幅值，输入量的变化不再影响输出，除非有反向的输入信号使调节器退出饱和；当调节器不饱和时，PI调节器工作在线性调节状态，其作用是使输入偏差电压在稳态时为零。
对于静特性来说，只有转速调节器饱和与不饱和两种情况，电流调节器不进入饱和状态 。
3.双闭环直流调速系统的动态数学模型双闭环直流调速系统的动态结构图如图3所示，图中分别表示转速调节器和电流调节器的传递函数。
为了引出电流反馈，在电动机的动态结构图中必须把电枢电流Id 显露出来。
图3 双闭环直流调速系统的动态结构图4.双闭环直流调速系统的调速方法调节转速可以有三种方法： （1）调节电枢供电电压U ； （2） 减弱励磁磁通Φ； （3） 改变电枢回路电阻R 。
对于要求在一定范围内无级平滑调速的系统来说，以调节电枢供电电压的方式最好。
改变电阻只能实现有级调速；减弱励磁磁通虽然能够平滑调速，但调速的范围不大，往往只是配合调压方案，在基速（额定转速）以上做小范围的弱磁升速。
因此，自动控制的直流调速系统往往以改变电压调速为主。
5.电流环、速度环的设计初始条件某晶闸管供电的双闭环直流调速系统，整流装置采用三相桥式电路，基本数据如下：直流电机参数为：额定电压220V U =,额定电流136I A =；额定转速n 1460rpm =,0.132min/e V r C =⋅，允许过载倍数 1.5λ=；晶闸管装置放大系数40s K =；电枢回路总电阻0.5R =Ω；时间常数0.03,0.18l m s s T T ==；电流反馈系数0.05/V A β=；转速反馈系数0.007min/V r α=⋅。
1双闭环直流调速系统课程设计报告第一章主电路设计与参数计算调速系统方案的选择因为电机上网容量较大又要求电流的脉动小应采纳三相全控桥式整流电路供电方案。
电动机额定电压为220V 为保证供电质量应采纳三相减压变压器将电源电压降低。
为防止三次谐波电动势的不良影响三次谐波电流对电源的扰乱。
主变压器采纳 A/D 联络。
因调速精度要求较高应采纳转速负反应调速系统。
采纳电流截止负反应进行限流保护。
出现故障电流时过电流继电器切断主电路电源。
为使线路简单工作靠谱装置体积小宜采纳 KJ004 构成的六脉冲集成触发电路。
该系统采纳减压调速方案故励磁应保持恒定励磁绕组采纳三相不控桥式整流电路供电电源可从主变压器二次侧引入。
为保证先加励磁后加电枢电压主接触器主触点应在励磁绕组通电后方可闭合同时设有弱磁保护环节电动机的额定电压为 220V 为保证供电质量应采纳三相减 2 压变压器将电源电压降低为防止三次谐波电动势的不良影响三次谐波电流对电源的扰乱主变压器采纳D/Y 联络。
1.1 整流变压器的设计 1.1.1 变压器二次侧电压U2 的计算U2 是一个重要的参数选择过低就会没法保证输出额定电压。
选择过大又会造成延迟角α加大功率因数变坏整流元件的耐压高升增添了装置的成本。
一般可按下式计算即BAUUd2.112 1-1 式中 A-- 理想状况下α0°时整流电压 Ud0 与二次电压U2 之比即AUd0/U2B-- 延缓角为α时输出电压Ud 与 Ud0 之比即BUd/Ud0 ε——电网颠簸系数系数依据设计要求采纳公式11.2——考虑各样因数的安全BAUUd2.112 1-3由表查得A2.34 取ε 0.9 角α考虑 10°裕量则Bcosα 0.985222011.21061272.340.90.985UV 取 U2120V 。
电压比KU1/U2380/1203.2 。
1.1.2 一次、二次相电流 I1 、I2 的计算由表查得 KI10.816 KI20.816 考虑变压器励磁电流得取1.1.3 变压器容量的计算S1m1U1I1 1-4 S2m2U2I2 1-5S1/2S1S2 1-6 式中 m1、m2 -- 一次侧与二次侧绕组的相数表查得 m13m23 S1m1U1I13× 380×1415.6KVA由S2m2U2I23×110×44.914.85 KVA考虑励磁功率LP220×1.60.352kW 取 S15.6kvA 1.2 晶闸管元件的选择晶闸管的额定电压晶闸管实质蒙受的最大峰值电压TNU 乘以 23 倍的安全裕量参照标准电压等级即可确立晶闸管的额定电压 TNU 即 TNU 23mU 整流电路形式为三相全控桥查表得26UUm 则223236236110539808TNmUUUV 3-7 取晶闸管的额定电流选择晶闸管额定电流的原则是一定使管子同意经过的额定电流有效值TNI 大于实质流过管子电流最大有效值TI8 即 4 TNI 1.57AVTITI 或AVTI57.1TI57.1TIddIIKdI 1-8 考虑 1.52 倍的裕量AVTI1.52KdI 1-9 式中KTI/1.57dI-- 电流计算系数。
第一章设计概述一、课程设计的性质和任务：本课程是电气自动化本科专业学生学习完《直流调速系统》或《电力拖动控制系统》课程后进行的一个重要的独立性实践教学环节。
其任务是通过设计双闭环直流调速系统的全过程，培养学生综合应用所学的直流调速知识去分析和解决工程实际问题的能力，帮助学生巩固、深化和拓展知识面，使之得到一次较全面的设计训练，为毕业设计和实际工程设计奠定基础。
转速、电流双闭环不可逆直流调速系统是一种典型的自动控制系统。
这种调速系统只有两个调节器，即速度调节器（ASR）和电流调节器(ACR)，两个调节器作串级连接，其中速度调节器的输出信号作为电流调节器的输入信号，从而形成一环套一环的转速、电流双闭环结构。
这种转速、电流双闭环调速系统，在突加转速给定信号的过程中表现为一个恒电流加速系统，而在稳态和接近稳态的运行中又表现为一个无静差调速系统，因此各项性能指标较系统开环时提高许多。
本此课程设计的目的就是同学们在调试、设计一个典型的调速系统后，能够掌握自控系统调试、设计的方法，步骤及其调试原则，加强同学们的动手能力和对理论知识的理解。
自控系统调试所遵循的原则：先部分，后系统：即首先对系统的各个单元进行调试，然后再对整个系统进行调试。
先开环，后闭环：即首先进行开环调试，然后再对系统闭环进行调试。
先内环，后外环：即首先对内环进行调试（如在本此调试中就应先对电流环进行调试）,然后再对外环进行调试（如本此调试中的速度环调试）。
本次系统调试是在DJDK-1型电力电子技术及电机控制实验装置上进行。
整个调试完成后要求系统达到以下指标：二、DJDK-1 型电力电子技术及电机控制实验装置简介1 装置特点(1)设计装置采用挂件结构，可根据不同设计内容进行自由组合。
(2)装置连接线采用强、弱电分开的手枪式插头，两者不能互插，避免强电接入弱电回路，造成设备损坏。
(3)控制屏供电采用三相隔离变压器隔离，分别设有电压型和电流型漏电保护装置，保护操作者的安全。
双闭环直流电动机调速系统设计及M A T L A B仿真(共21页)-本页仅作为预览文档封面，使用时请删除本页-目录1、引言..................................................错误!未定义书签。
二、初始条件：...........................................错误!未定义书签。
三、设计要求：...........................................错误!未定义书签。
四、设计基本思路.........................................错误!未定义书签。
五、系统原理框图.........................................错误!未定义书签。
六、双闭环调速系统的动态结构图...........................错误!未定义书签。
七、参数计算.............................................错误!未定义书签。
1. 有关参数的计算 ...................................错误!未定义书签。
2. 电流环的设计 .....................................错误!未定义书签。
3. 转速环的设计 .....................................错误!未定义书签。
七、双闭环直流不可逆调速系统线路图.......................错误!未定义书签。
1.系统主电路图 ......................................错误!未定义书签。
2.触发电路 ..........................................错误!未定义书签。
3.控制电路 ..........................................错误!未定义书签。
内容摘要 双闭环直流调速系统即速度和电流双环直流调速系统，是由单闭环直流调速系统发展起来的，调速系统使用比例积分调节器，可以实现转速的无静差调速。又采用电流截止负载环节，限制了起（制）动时的最大电流。这对一般的要求不太高的调速系统，基本上已经能满足要求。但是由于电流截止负反馈限制了最大电流，加上电动机反电势随着转速的上升而增加，使电流到达最大值后迅速降下来，这样，电动机的转矩也减小了，使起动加速过程变慢，起动的时间久比较长。在这些系统中为了尽快缩短过渡时间，所以就希望能够充分利用晶闸管元件和电动机所允许的过载能力，使起动的电流保护在最大允许值上，电动机输出最大转矩，从而转速可直线迅速上升，使过渡过程的时间大大的缩短。另一方面，在一个调节器的输出端综合几个信号，各个参数互相调节比较困难。为了克服这一缺点就应用转速，电流双环直流调速系统。
关键词：双闭环 直流调速系统 MATLAB 第一章 设计任务书 一．题目：V-M双闭环不可逆直流调速系统设计 二．技术要求 1．该调速系统能进行平滑的速度调节，负载电机不可逆运行，具有较宽的调速范围（D≥10），系统在工作范围内能稳定工作 2．系统静特性良好，无静差（静差率s≤0.2） 3．动态性能指标：转速超调量δn＜8%，电流超调量δi＜5%，动态 Δn≤8-10%，调速系统的过渡过程时间（调节时间）ts≤1s 4．系统在5%负载以上变化的运行范围内电流连续 5．调速系统中设置有过电压、过电流等保护，并且有制动措施 三．设计内容 1．根据题目的技术要求，分析论证并确定主电路的结构型式和闭环调速系统的组成，画出系统组成的原理框图 2．调速系统主电路元部件的确定及其参数计算（包括有变压器、电力电子器件、平波电抗器与保护电路等） 3．驱动控制电路的选型设计（模拟触发电路、集成触发电路、数字触发器电路 均可） 4．动态设计计算：根据技术要求，对系统进行动态校正，确定ASR调节 与ACR调节器的结构型式及进行参数计算，使调速系统工作稳定，并满 足动态性能指标的要求 5． 绘制V-M双闭环直流不可逆调速系统的电气原理总图（要求计算机绘图） 6．整理设计数据资料，课程设计总结，撰写设计计算说明书 四．技术数据 晶闸管整流装置：Rrec=0.032ΩΩ，Ks=45-48。 负载电机额定数据：PN=90KW，UN=440V，IN=220A，nN=1800r/min，Ra=0.088Ω，λ=1.5。系统主电路：R∑=0.12Ω，Tm=0.1s 第二章 设计方案的选择
速度和电流双环直流调速系统（双环），是由单闭环直流调速系统发展起来的，调速系统使用比例积分调节器，可以实现转速的无静差调速。又采用电流截止负载环节，限制了起（制）动时的最大电流。这对一般的要求不太高的调速系统，基本上已能满足要求。但是由于电流截止负反馈限制了最大电流，加上电动机反电势随着转速的上升而增加，使电流到达最大值后迅速降下来，这样，电动机的转距也减小了，使起动加速过程变慢，起动（调整时间ts）的时间就比较长。在这些系统中为了尽快缩短过渡时间，所以希望能够充分利用晶闸管元件和电动机所允许的过载能力，使起动的电流保护在最大允许值上，电动机输出最大转矩，从而转速可直线迅速上升，使过渡过程的时间大大缩短。另一方面，在一个调节器输出端综合几个信号，各个参数互相调节比较困难。为了克服这一缺点就应用转速，电流双环直流调速系统。 转速.电流双闭环直流调速系统原理图1-1如下:.
图1-1 双闭环直流调速系统原理框图 本设计采用三相全控桥整流电路，在直流侧串有平波电抗器，该电路能为电动机负载提供稳定可靠的电源，利用控制角的大小可有效的调节转速，并在直流交流侧安置了保护装置，保证各元器件能安全的工作，同时由于使用了闭环控制，使得整个调速系统具有很好的动态性能和稳态性能。 第三章 主电路选型和闭环系统的组成
3.1 电动机型式的确定 3.1.1 电动机电压等级的选用
电动机电压等级要与工厂企业或车间的供电电压一致。一般中、小型交流电动机额定电压为 220/380V或 380/660V。当电动机由晶闸管整流装置直接供电时，为配合不同的整流电路联结，新改型直流电动机还增设了 160V（配合单相全波整流）及 440V（配合三相桥式整流）等新的电压等级。 3.1.2 电动机额定转速的选用 一般可分为下列三种情况： （1）电动机连续工作，很少起动、制动或反转。对几个不同的额定转速进行全面比较，最后确定电动机的额定转速。 （2）电动机经常起动、制动及反转，此时除考虑初期投资外，主要根据过渡过程能量损耗为最小的条件来选择电动机的额定转速。 （3）电动机经常起动、制动及反转，主要根据过渡过程持续时 间为最短的条件来选择电动机的额定转速。 3.1.3电动机额定功率的选用 额定功率的选用考虑电动机的发热、过载能力及起动能力三个方面。电
动机额定功率的选择一般可分为三步： （1）计算负载功率 PL。这是决定电动机额定功率的依据。 （2）根据负载功率，预选电动机的额定功率 PN≥ PL，尽量接近 PL。 （3）校核预选电动机。 3.1.4 电动机的额定功率 决定电动机功率的主要因素有三个： （1）电动机的发热与温升，这是决定电动机功率的最主要因素。 （2）允许短时过载能力。 （3）对于笼型交流电动机还要考虑起动能力。 在生产实际中，还需要考虑具体生产机械的特殊情况，进行补充和灵活运用。 3.1.5 电动机的选型 型号：Z4-180-42 额定转速：3000r/min 额定功率：90KW 电压：电枢220V 激磁：220V 电枢电流：221A 惯量矩：2.2 Kg.m.m 重量：410Kg 3.2 晶闸管结构型式的确定 晶闸管整流是把交流变直流。整流的过程中,采用三相桥式全控整流电路。可控整流的原理：当晶闸管的阳极和阴极之间承正向电压并且门极加触发信号晶闸管导通，并且去掉门极的触发信号晶闸管依然导通。当晶闸管的阳极和阴极之间承受反向电压并且门极不管加不加触发信号晶闸管关断。 根据电动机的额定电压的不同，确定整流变压器的输出电压和可控整流电路的结构形式，一般情况，当控制角а为0时，整流输出电压的有效值Ud0应约等于1.1倍的电动机额定电压UN,运算关系参照下表1。 表1运算关系
电路结构确定后既要进行晶闸管的型号选择：一般取晶闸管的额定电压为1.5-2倍的Um、额定电流大于2倍的电动机额定电流IN确定。 3.3 闭环调速系统的组成 开环直流调速系统调节控制电压Uc就可改变电动机的转速。采用PI调节的单个转速闭环直流调速系统可以保证系统稳定的前提实现转速无静差。但是，如果对系统的动态性能要求较高，单环系统就难以满足需要。这是就要考虑采用转速、电流双环控制的直流调速系统。为了实现转速和电流两种
整流电路 单相全波 三相半波 三相全波 六相半波 Um 22U* 22U 26U 2
2U
m 2 3 6 6 Ud0 cos9.02U cos17.12U cos34.22U cos35.12U 负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流。二者之间实行嵌套（串联）联接。把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE。从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。这就形成了转速、电流双闭环调速系统。 （1） 系统组成的结构框图如图2-2：
图2-2 双闭环调速系统的结构框图 ASR---转速调节器 ACR---电流调节器 TG---测速发电机 TA---电流互感器 UPE---电力电子变换器 Un*---转速给定电压 Un---转速反馈电压Ui*---电流给定电压Ui---电流反馈电压
为了获得良好的静、动态性能，转速和电流两个调节器一般都采用PI调节器，这样构成双闭环直流调速系统的电路原理图如上图所示。图中标出了两个调节器输入输出电压的实际极性。图中还表示了两个调节器的输出都是带限幅作用的，转速调节器ASR的输出限幅电压Uim*决定后了电流给定电压的最大值，电流调节器ACR的输出限幅电压Ucm限制电压Ucm 限制了电力电子变换器的最大输出电压Udm. （2）闭环调速系统的原理图如图2-3： 图3-3 双闭环调速系统的原理图 第四章 调速系统主电路元部件的确定及其参数计算 4.1 整流变压器容量计算 4.1.1 次级电压U2 为了保证负载能正常工作，当主电路的接线形式和负载要求的额定电压确定之后，晶闸管交流侧的电压U2只能在一个较小的范围内变化，为此必须精确计算整流变压器次级电压U2。影响U2值的因素有： （1）U2值的大小首先要保证满足负载所需求的最大直流值Ud （2）晶闸管并非是理想的可控开关元件，导通时有一定的管压降，用UT表示 （3）平波电抗器有一定的直流电阻，当电流流经该电阻时就要产生一定的电压降 （4）电枢电阻的压降 综合以上因素得到的U2精确表达式为： A= Ud0/U2，表示当控制角α=0°时，整流电压平均值与变压器次级相电压有效值之比。 B=Udα/Ud0，表示控制角为α时和α=00时整流电压平均值之比。 UK%—变压器的短路电压百分比，100千伏安以下的变压器取UK%=5，100~1000千伏安的变压器取UK%=5~8 ε为电网电压波动系数。根据规定，允许波动+5%~-10%，即ε=1.05~0.9 C是与整流主电路形式有关的系数
NNaU
RIr，表示电动机电枢电路总电阻R的标么值，对容量为
15~150KW的电动机，通常ra=0.08~0.04 nUT—表示主电路中电流经过几个串联晶闸管的管压降 对于本设计：为了保证电动机负载能在额定转速下运转,计算所得的U2应有 一定的裕量,根据经验所知,公式中的控制角应取300为宜。
ε=0.9,A=2.34,B=cos30cos0=23，C=0.5，UK%=5 2200.120.06440ar
4400.061.51121262.35352.340.90.51.52100V取U2=270V
4.1.2 次级电流I2和变压器容量 I2=KI2·Id , KI2为各种接线形式时变压器次级电流有效值和负载电流平均值之比。对于本设计KI2取0.816,且忽略变压器一二次侧之间的能量损耗，故：I2=0.816×220=179.52A S=1/2（S1+S2）=m1U1I1=m2U2I2=3×270×179.52=145.41KVA 4.2 晶闸管的电流、电压定额计算
