四道柳水文地质划分报告

沐川县睿生矿业有限责任公司双和煤矿水文地质类型划分报告编制人：卓文义编制单位：双和煤矿完成时间：2014年1月15日目录第一章矿井及井田概况 (4)第一节矿井及井田基本情况 (4)（一）矿山简介及矿权设置 (4)（二）矿井开拓简况及生产能力 (6)（三）地形地貌及植被 (6)（四）气象及水文 (7)（五）地震 (7)（六）矿井排水设施能力现状 (8)第二章水文地质工作评述 (8)第一节水文地质 (8)一、以往地质工作 (8)二、水文地质工作量及工作方法 (9)三、井田充水因素 (11)第三章地质概况 (14)第一节地层 (14)第二节构造 (14)第三节岩浆岩 (17)第四章区域水文地质 (17)第一节地下水的补、径、排条件 (17)第五章矿井水文地质 (18)第一节井田边界及其水力性质 (18)第二节煤层充水含水层 (18)第三节矿井充水条件 (19)第四节井田及周边地区老窑水分布状况 (20)第五节矿井充水状况 (20)第六章对矿井开采受水害影响程度和防治水工作难易程度评价 (20)第一节对矿井开采受水害影响程度 (20)第七章矿井水文地质类型划分及防治水工作建议 (21)第一节矿井水文地质类型划分 (21)第二节防治水工作建议 (24)第一章矿井及井田概况第一节矿井及井田基本情况（一）矿山简介及矿权设置双和煤矿属沐川县双和井田双和矿区。

矿山位于沐川县城南西203°方向，平距约9.6Km，行政区划属乐山市沐川县建和乡河口村13组管辖。

矿山有简易公路约8Km与国道213线相接，至沐川县城15Km，交通较方便。

矿山采矿许可证证号CXXXX0324，有效期从2010年11月至2012年11月。

开采深度+920～+520米，面积4.2219平方公里，生产规模为9.0万吨/年，核准开采C2煤层。

矿区范围由25个拐点圈定，拐点坐标见表1－1。

表1－1批准的双和煤矿矿区范围拐点坐标一览表（西安80坐标）矿区范围地理坐标：东经103°50′46″～103°52′03″，北纬28°51′12″～28°52′37″，矿区直角坐标X＝3193544～3196156，Y＝35387419～35389493。

宁都青塘地区水文地质测绘报告单位：09水工（1）班编写:岳成龙指导老师：刘伦华日期：2011 . 10 . 23目录绪言—-———---—---—---————--————----——--————---—----————--——————2第一章实习区水文地质简介———-—-—--———-—-—----———---——4第二章地层、构造、岩浆岩--———-—-———-—————-—---——-—-—7第三章水文地质条件—--——————-—---—--—-----—————-——-—--—14第四章地下水资源初步评价—--—-—--———-———-————--—————20第五章工程地质概况—--—————--—--——-——-----—---——---—--—22第六章结论与建议——-—-——-—-—--——--—-——--—--------———--—24绪言青塘地区位于江西省中甬部丘陵地带，在宁都县西部与兴国县交界的山区，它是一走向为NE至NNE向的小型盆地,地理坐标为北纬26°23＇－26°30＇,东径115°48＇－115°54＇，国际分幅编号为C1—SO-52—D 有公路通往县城及赣州等地，交通尚称方便。

区内四季分明，最高气温可达42℃,七月份为7℃，最低-5℃,年平均气温19℃,年平均降雨量1500mm多集中在4－6月，11月~次年1月降雨最少，区内最大的河为青塘河，该河由北向南径码后流入盆地内至王村树下急转为由东流向西南至水口芋最后流入盆地之外，常年不干，好水期流量约1。

16m3/s。

区内以农作物为主,是宁都县商品粮生产基地，此外还有其他经济作物,矿产开采和初加工业等是该县工业产地之一.此次实习就在该地区内进行，测绘比例为1:50000地形底图1：2.5万在水文地质测绘结束后，每个测绘小组提交实际材料图一份,每个测绘小组可提交综合水文地质土地貌图各一份并附有泉流量统计表等表格，个人提交实习报告书一份,具体如下：通过此次实习，使我们理论与实践相结合，基本完成了实习任务。

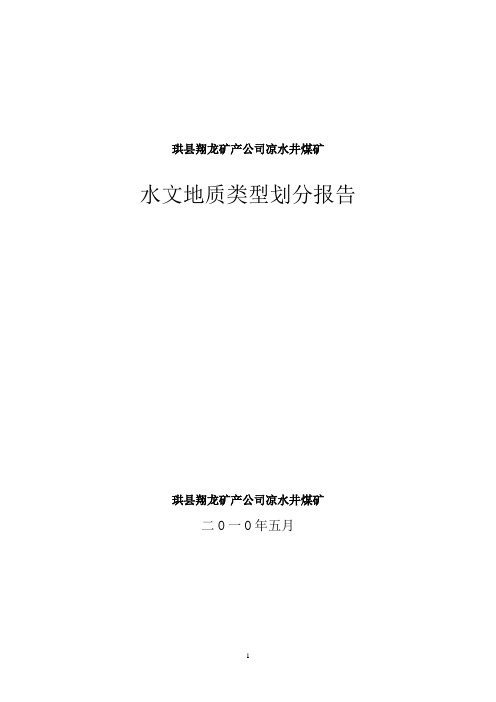

珙县翔龙矿产公司凉水井煤矿水文地质类型划分报告珙县翔龙矿产公司凉水井煤矿二O一O年五月目录前言 (6)第一章概况 (6)第一节矿井位置及交通 (6)第二节范围及四邻关系 (6)一、矿井开采范围 (6)二、四邻关系 (7)第三节自然地理 (7)第二章以往地质和水文地质工作评述 (9)第三章矿井水文地质类型划分 (10)第一节矿井水文地质条件及含水层和隔水层分布规律和特征 (10)一、地下水概况 (10)二、矿井水文地质条件 (11)三、矿井充水因素及充水方式 (17)第二节矿井涌水量情况 (19)一、矿井涌水量情况 (19)二、矿井排水系统 (20)第三节主要突水点位置及突水量情况 (20)一、突水位置 (20)二、突水量 (21)第四节开采受水害影响程度及防治水工作的难易程度 (21)一、开采受水害影响程度 (21)二、防治水工作难易程度评价 (23)第五节矿井水文地质类型划分 (24)第四章防治水工作建议 (25)附图目录附表目录第一册杉木树井田凉水井煤矿补充勘探钻孔质量成果表第二册杉木树井田凉水井煤矿补充勘探钻孔测斜成果表第三册杉木树井田凉水井煤矿断层统计表第四册杉木树井田凉水井煤矿煤层钻探情况及煤质成果表第五册杉木树井田凉水井煤矿生产小窑统计表前言杉木树煤矿水文条件分类报告于1989年已经编制，并上报国家煤炭总局批准，矿井防水文地质类型的类别为简单。

凉水井煤矿是杉木树井田范围，参照报告分类为简单。

随着矿井开采范围和地方小煤矿采空区的增大，造成采空区积水区范围增大和采空区积水区积水量增多，矿井的水文条件发生了极大变化，根据《煤矿防治水规定》的规定，现对矿井水文地质条件重新进行分类。

本报告依据补勘成果，综合以往勘探和生产地质资料编制而成。

第一章井田概况及地质特征第一节井田概况一、交通位置凉水井煤矿位于四川省珙县巡场镇270°方向，直距3.5km，矿区范围位于四川省珙县芙蓉矿区杉木树井田南西部，属珙县巡场镇鞍子村管辖，其中心点地理坐标为：东经104°39′55″，北纬28°27′08″。

柳江地质实习报告（精选3篇）_柳江盆地地质报告柳江地质实习报告（精选3篇）由我整理，希望给你工作、学习、生活带来便利，猜你可能喜爱“柳江盆地地质报告”。

第1篇：秦皇岛柳江盆地地质相识实习实习报告第一节区域概况一实习区位置秦皇岛实习基地位于秦皇岛市北28公里，属于河北省抚宁县石门寨乡管辖，区内有柏油马路及铁路与秦皇岛市相通，交通极为便利。

工作区坐落在柳江盆地为南北延长的低山丘陵区。

北、东、西三面为陡峻高山所包围。

贯穿盆地的大石河，是本区最主要的水系，出盆地为东南方向，再山海关南侧入渤海。

二实习区地形、气候、水文及经济状况1、实习区地形；柳江盆地地处燕山山脉东段，北、东、西三面群山怀抱，山脉接近南北走向延长，地势由北向南渐低。

盆地内最高的山老君顶，海拔493.7米。

南部大石河河谷内的南刁部落海拔70米左右，盆地的中西部的火山岩分布区，是本区山高坡陡的部分，一般都在海拔200-300米。

2、实习区气候；实习区属温带大陆季风性气候，年平均气温为10。

1℃，一月份平均气温为-5℃，七月份平均气温为24。

5℃，本区年降水量为400-1000毫米，多集中于七、八月份。

约占年降水量的70%。

山洪也主要集中在这个时期内。

3、实习区水文状况；实习区主要河流有大石河，西北东南流向。

为独流水域，河源短、流急，流量随季节改变教大，平均水深0.5米左右，洪期水深可达2-3米。

4、实习区的经济状况。

实习区工业，以采煤及开采耐火粘土为主。

煤矿开采的历史悠久，煤质一般为无烟煤，局部为贫煤。

群众多以奥陶纪亮甲山组石灰石为原料烧石灰。

实习区农业，主要是北方干旱的农作物，以水稻、玉米、小麦、高粱、谷子、红薯等为主。

山区盛产水果和药材。

实习区沿海产鱼、虾、蟹等，是我国北方主要水产基地之一。

其次节岩石一、岩体1、岩床张岩子——东部落路途中的一个鞍部（40°08′22.37″N，119°29′18.06″E），有肯定宽度的典型闪长玢岩岩床，规模中等，顺层侵入。

昭通市昭阳区希望煤矿水文地质类型划分报告昭阳区希望煤矿二0一二年二月摘要云南省昭阳区希望煤矿是“六证”齐全的合法矿井。

于2007年6月重新获得了新的采矿许可证。

采矿许可证基本情况：矿山名称：昭通市昭阳区希望煤矿；证号：C5300002011071140116342；生产规模：6.00万t/a；面积0.7524km2；开采标高：2900m～2380m；有效期：20011年9月～2016年7月。

希望煤矿位于昭通市昭阳区东北20°方位，直线距离10km处。

隶属于昭阳区靖安乡管辖。

矿权区东西长约1.00 km，南北宽约0.75km，面积0.7524km2。

距昆明市381km，有昭阳区至大关县城的公路在矿区北部经过，矿区距昭通市约40km，距昭通火车站约50㎞，交通较方便。

本区构造位置处于白沙背斜的东翼，五寨向斜的西翼南段。

总体为一个单斜构造，地层倾向95°～150°，倾角10°～48°，一般为15°～25°。

矿区水文地质类型属裂隙、岩溶含水层充水为主的简单型；区内褶曲不明显，断层稀少，对本区煤层都有不同程度的影响，控制本区构造的断层主要是F1、F4断层。

矿区构造类型确定为中等类型。

据调查该区煤层未发生过自燃现象、爆炸现象。

且矿区煤层不易自燃、煤尘不易发生爆炸，瓦斯含量为低瓦斯矿区，矿区地质环境条件应属简单类。

一概况1.1 目的任务其主要任务是：基本查明矿区水文地质条件，分析矿床充水因素，预测矿井涌水量。

确定水文地质类型，为矿井水患防治提供依据。

1.2 位置和交通1、位置希望煤矿位于昭通市昭阳区20°方向，直线距离10km处。

隶属于昭阳区靖安乡管辖。

矿区范围呈东西向展布，矿权区东西长约1.00 km，南北宽约0.75km，面积0.7524km2。

地理坐标：东经103°47′47″～103°48′28″北纬 27°32′17″～27°32′45″希望煤矿矿区范围拐点坐标见表1-2-1。

钟山区钟山一矿水文地质类型划分报告钟山一矿2012年钟山区钟山一矿文件矿发安字(2012)37号关于确定矿井水文地质类型的认定根据《煤矿防治水规定》、《钟山区钟山一矿安全专篇》和《钟山一矿矿井水文地质报告》，给合我矿实际，经矿委会研究，特作出以下认定：一、该井田以大气降水为主要水源，直接充水含水层单位涌水量小于0.1升/秒.m，但井田水文地质类型的划分，介于一类至二类之间，即水文地质条件简单至中等的矿床，本矿暂定为中等。

二、理由1、地表水体：根据钟山一矿历经多年来的开采，系统的矿井水文资料反映，矿井的主要充水水源为大气降水，充水途径多沿开采后形成的塌陷裂隙下渗，钟山一矿凡采空区上覆岩层均产生塌陷裂隙，该矿未作全面调查，其塌陷规模、面积、高度不详。

井田内河流属乌江水系的三岔河流域，三岔河由北向南流经本矿井煤系露头，长达12Km，虽水流终年不断，但无通航可能。

根据地质报告资料，洪峰多出现在每年6—8月。

五十年一遇的洪水量可达790m3/s，旱季流量为1.27-2.64m3/s之间。

洪峰水位标高在矿井井口工业场地附近尚无测定参数。

据大湾井田地形地质图，在距井口约1500m的上游洪35点其水位标高是+1774.42m。

矿井附近具有供水能力的水源较为丰富，有三岔河河水、三岔河谷冲击层潜水，井下排水，黄泥坡泉水及大湾镇正在筹建的由十二湾引取的供水工程等。

断层含水性：根据原勘探报告资料矿区断层破碎带由紫红色角砾岩组成，单位涌水量为0.00219升/秒.m。

由于断层两侧均为粉砂岩、砂质泥岩，破碎带也为上速岩性，故透水性、富水性均弱。

2、含水层：含煤地层含水性弱，上覆地层为隔水层，下覆地层为隔含水层。

并为孔、裂隙充水矿床含水层对煤层开采影响较小。

只有当采矿裂隙、断层裂隙相互沟通时对开采煤层影响增加，但不构成水患威协。

3、地质构造：本井田位于向斜北东南端，地质构造中等偏简单。

本井田内查明的断层有五条，其中落差大于30m的有F2， F10，F11，F17等四条，落差在20～30m的为F8一条，现叙述如下：F2断层发育于向斜的南西翼，延伸长度约11km，为本井田与大湾井田的深部边界，断层走向北20o～70o，基本上平行于向斜轴，倾向为北东，倾角65o～75o，为一走向正断层。

六枝特区湘发煤业有限责任公司水文地质调查报告二O一七年三月目录第一章前言 (1)一、任务由来及目的任务 (1)二、交通位置及开发概况 (1)(一)交通位置 (1)(二)开发概况 (3)三、工作依据及工作情况 (4)四、本次工作主要内容 (4)(一)现场调查了解的资料 (4)(二)本次调查收集利用的成果资料主要有 (5)第二章矿山地质环境概况 (5)一、自然地理 (5)(一)地形地貌 (5)(二)气象及水文 (6)二、地质条件 (6)(一)矿区地层 (7)(二)矿区构造 (8)(三)含煤地层 (8)三、水文地质条件 (10)(一)区域水文地质条件 (10)(二)矿区水文地质条件 (11)第三章矿井水文地质条件 (14)一、矿井涌水量构成分析 (14)二、矿井开采充水因素分析 (15)三、矿井水文地质类型分析 (16)第四章矿井开采受水害影响程度及防治水工作难易程度(预测评估) (17)一、矿井开采受水害影响程度预测 (17)二、防治水工作难易程度 (17)第五章对今后防治水工作的建议 (17)结束语 (20)水文地质调查报告第一章前言一、任务由来及目的任务为了深入推进煤矿安全生产专项整治,逐步建立安全生产长效机制,落实“安全第一,预防为主”的方针,使煤矿企业能预防和避免矿山水害隐患威胁,我矿开展了井田范围内水文地质调查工作.本次调查基本查清了湘发煤矿的水文地质条件及主要水患情况,并结合《煤矿防治水规定》、《煤矿安全规程》、《探放水技术规范》、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》等,编制“水文地质调查报告”.二、交通位置及开发概况(一)交通位置湘发煤矿为整合矿井,整合规模为150Kt/a,企业性质为有限责任公司.湘发煤矿位于六枝特区中寨乡镜内.根据贵州省国土资源厅颁发的采矿许可证(证号C5200002010021120055870),湘发煤矿开采标高+1470～+1100米,矿区面积0.7941千米2,倾向宽约1.2千米(平均),走向长约0.7 千米(平均).矿区范围由以下8个拐点圈定,矿区范围拐点坐标见表.湘发煤矿矿区范围拐点坐标表区内交通目前以公路为主,矿区公路距中寨乡0.5千米,距六枝县城70 千米,距水黄公路2.5 千米,有乡村公路相通,交通较为方便.(见交通位置图).(二)开发概况区内采煤历史悠久,井田内以小窑为主,主要开采1号、3号、7号煤层,斜井或平硐开拓,开采时以独眼井居多,其开采深度较浅,开采相对深度约在50-80米左右.主要为当地村民季节性开采,以采掘民用煤为主,部分开采后以原煤销售.随着矿业秩序的好转,现区内所有小煤窑均已关闭、封停,井口被填充,已无法进入调查.老窑主要在井田浅部分布,由于开采时间较早,开挖范围较小,巷道断面不大,并且基本被表土及顶板垮落封填,没有空间存积大量的水.原湘发煤矿老系统编号LY3号,主采1号、3号、7号煤层,1号煤层开采下限标高+1410米,采空区积水在2012年掘进111运输石门时已经采取了探放水措施,排出积水29376米³左右,排水时间约为8个月之久,现在已没有积水威胁;3号煤层回采时顶板随采随落,开采时间已经6年,采空区现已全部垮实,无积水威胁,在掘进111运输石门及1135底板抽放巷探放水施钻时可以证明;7号煤层开采面积较小,仅在风井和主井之间布置了一个采煤工作面,走向长约为60米,倾斜长80米,面积5000㎡,其积水在2010年布置1702专用回风巷掘进时已经探放完,排出积水约4600米³,现还有小量的老窑水涌出,主要补给水源来自大气降水.现主斜井、副斜井和回风斜井均布置在7号煤层底板岩层中,距7号煤层法线距离20米,该三条井筒在+1320米标高用联络巷贯通形成系统.然后在主斜井和副斜井内+1415米标高布置运输石门和轨道石门揭穿最上面的1号可采煤层,同时在回风斜井内的+1450米和1415米标高布置回风石门揭穿1号煤层,最后在各石门揭穿煤层的地方分别布置工作面运输巷和回风.该方案的工作面回风巷运料是通过回风巷与轨道石门之间的轨道斜巷完成,在轨道斜巷上口安设调度绞车提升材料.后期开采二采区时,在主斜井、副斜井和回风斜井井底分别向前掘进石门揭穿7号煤层,然后在7号煤层顶板和3号煤层底板之间布置运输大巷和回风大巷,大巷到矿区的5号拐点边界后,再沿煤层倾斜方向布置3条下山开拓二采区,该三条下山布置在3号煤层和7号煤层之间.三、工作依据及工作情况我矿组织了工程技术人员开展水文地质调查工作,按国家标准《矿区水文地质工程地质勘探规范》(GB/12719-1991)和《地下水资源管理模型技术要求》(GB/14497-1993)、地下水资源分类分级标准、地下水质量标准(GB/T14848-93)等规范要求于2017年2月进行水文地质调查和收集矿山开采的相关资料.现已完成矿区及周边的水文地质调查工作,利用矿井地质地形图及采掘工程平面图,编制完成水文地质调查报告.四、本次工作主要内容(一)现场调查了解的资料1、初步查明该矿浅部已知老窑采区情况,并把采空区边界标注在井巷工程平面图之上.2、对相邻被整合矿井的采掘工程平面图进行了收集,并与该矿的采掘工程平面图进行统一绘制,为矿井今后确定防水保安煤柱尺寸,确定探防水线及工程布置提供参考.3、收集井下采掘工程中已揭露构造情况等,为分析该井主要充水因素及确定该矿水文地质类型提供依据.(二)本次调查收集利用的成果资料主要有1、2011年徐州长城基础工程有限公司对我矿开展水文地质调查报告.2、贵州省煤田地质局142队编制的《普朗煤田黑拉嘎勘探区煤矿地质勘探报告(精查)》.3、贵州省有色地质勘查局二总队所编制的《贵州省六盘水市六枝特区中寨湘发煤矿(原二号井)资源储量核实报告》.第二章矿山地质环境概况一、自然地理(一)地形地貌区内属云贵高原低中山地形,区内地形为反向坡,西低东高,地形较陡,海拔一般在1400～1700米之间,最高标高1743.5米位于矿区东部边界外的山峰,最低标高1418.2米,位于矿区北西部边界的7拐点附近;区内相对标高差325.3米,为切割较深的高原侵蚀地貌,冲沟发育,高山与沟谷呈带状分布,植被不发育,岩石风化程度高.(二)气象及水文1、气象区内气候属亚热带高原季风气候,温和湿润,冬无严寒,夏无酷暑,雨量充沛,属亚热带高原性季风气候区,日照较少,有冰雹、暴雨等灾害天气.一般1 1月至次年2月多雾及凌冻.年均气温14～16℃,其中7月气温最高(34.3℃),1月气温最低(-5℃);年平均降水量1400米米,区内降水量分布不均匀,一般6～9月为雨季,月平均降水量在160 米米以上,11月至次年2月平均降水量较小,仅30米米,全年降大至暴雨10～15天,日最大降雨量为140米米.区内年平均蒸发量为1183.2米米.矿区风向主要为北东向,年平均风速2.4米/s.2、水文根据储量核实报告批复,矿区属以基岩裂隙水充水为主的矿床,水文地质条件中等.二、地质条件区内属云贵高原主高山地形,北西低,南东高,地形陡,海拔一般在1400～1700米之间,最高标高1743.5米位于矿区东部边界外的山峰,最低标高1418.2米位于矿区北西部边界外的平地;区内相对标高约325.3米,为切割较深的高原侵蚀地貌,冲沟发育,高山与沟谷呈带状分布,植被不发育,岩石风化程度高.区内无大的地表水系,仅发育小溪沟,溪沟水流向东至西,流经矿区中部.矿区内以裂隙水为主,含水层空间不发育,地下水水位、流向基本与地形一致.含煤地层与上覆及下覆含水层间均有较厚的隔水层,区内构造复杂程度中等.(一)矿区地层本区及邻近出露的地层为二叠系上统龙潭组至三叠系下统永镇宁组,现从老到新分述如下:1、二叠系上统龙潭组(P3l)为区内主要含煤地层,为一套海陆交互相沉积.岩性由灰色、深灰色泥质粉砂岩、粉砂质泥岩、粉砂岩、泥岩、泥灰岩、煤层及灰岩组成.具水平层理、波状层理、交错层理,含腕足类、瓣鳃类、介形虫等动物化石,含大羽羊齿、鳞木等植物化石及植物化石碎片、煤核等.组内连续沉积,厚度504米,含煤35-38.煤系中灰岩有规律地分布,大多是良好的标志层,对煤层对比起到较好的控制作用.与下伏地层呈假整合接触.2、三叠系下统(T1)飞仙关组(T1f )岩性主要为灰绿色、灰色、紫灰色、灰紫色粉砂岩、泥质粉砂岩、粉砂质泥岩、灰岩等,具波状层理、交错层理,含瓣鳃类及腕足类动物化石.组内连续沉积,与下伏地层呈假整合接触.厚度525－630米,平均580米.主要为灰绿色及紫灰色,薄层状粉砂岩、泥岩,中夹薄层钙质泥岩及泥质灰岩;上部为紫色、黄灰色粉砂岩及灰色灰岩,中部为灰色粉砂岩,灰几深灰色灰岩,下部为黄绿色薄层粉砂岩和泥岩,间夹厚层状灰岩数层.含克氏哈类动物化石.出露矿区中部.永宁镇组(T1yn)上部为灰色、深灰色泥岩及泥灰岩,下部为灰色灰岩,局部夹鲕状灰岩和泥灰岩.厚约240米.出露矿区东部.3、第四系(Q)分布广泛,主要由松散的崩塌物、坡积物、沟谷冲积物、粘土等组成,厚度0－20米.主要分布于煤系地层之上.与下伏地层呈角度不整合接触.(二)矿区构造矿区区域地址构造位于毛口背斜北东翼黑嘎啦井田.矿区内发现F1断层,F1倾向北东,倾角50-70度,断距25-30米,为正断层.矿区地层走向70-80度,倾向南东,倾角18-25度,一般23°;矿区构造复杂程度中等.另外建井过程中新掘出两条新断层F2、F3,落差约5米.(三)含煤地层1、含煤岩系区域含煤地层为二叠系上统龙潭组(P3l),平均厚度504米,含煤22—39层,可采及局部可采15层,煤层平均总厚度39.97米,平均厚19.87米,含煤系数7.92%;可采及局部可采煤层平均总厚度29.6米含煤系数5.87%.2、可采煤层及煤岩特征矿区可采及大部可采煤层有1、2、3、4、6、7、15、18、19、20、21、22、28、29、30号煤层.湘发煤矿矿区主要可采及大部可采煤层为1、3、7、28号煤层,2、18、19号煤层局部可采.就矿区内主要煤层由上到下叙述如下:1号煤层:位于龙潭组(P3l)上部,属较稳定煤层,为井田内可采煤层.煤层厚度1.35-1.50米,平均1.40米.顶板岩性泥岩,富含动物化石.强度低.间接顶板为细砂岩、煤层.细砂岩为钙质胶结,坚硬,局部裂隙较发育.底板:底板含根部植物化石泥岩.2号煤层:位于龙潭组(P3l)上部,矿区内煤层厚0.67～0.91米,煤层厚度变化较大.为局部可采煤层.顶板:直接顶板为泥岩或粉砂岩,深灰色,结果细腻,常含黑色炭质粉屑,偶尔可以找到个体细小的腕足类动物化石.底板:底板为粉砂岩.3号煤层:位于龙潭组(P3l)上部,较稳定,矿区内煤层厚度1.62—1.88米,全区可采.顶板:顶板以砂岩为主,偶见腕足类化石.底板:底板以粉砂岩为主,细砂岩及泥岩此之.7号煤层:为区内主要煤层,属较稳定煤层;煤层厚度变化较大,厚度2.40～3.20米,平均2.60米,上部结构均一,下部条带状构造发育.顶板为泥质灰岩,局部为泥岩,以腕足类为主的海相动物化石丰富.底板为粉砂岩,局部为泥岩.18号煤层:黑色,油脂光泽,性脆,内生裂隙较发育,矿区内局部可采,厚度0.26～0.70米.煤层顶板为粉砂岩或泥岩,含植物化石碎片;底板以泥岩为主.矿区内局部可采.19号煤层:黑色,半暗型,多呈片状或薄层状.厚度0.15～2.55米.矿区内局部可采.28号煤层:黑色、褐黑色,半暗型,油脂光泽,细条带结构.矿区内煤层厚度稳定,0.80～1.30米,平均1.00米.煤层顶板为粉砂岩,底板为浅灰色泥岩、粘土岩.矿区煤层内较稳定.三、水文地质条件(一)区域水文地质条件区域内岩层主要为碳酸盐岩和碎屑岩两大类,碳酸盐岩包括三叠系下统永宁镇组灰岩,二叠系上统飞仙关组中部灰岩,二叠系中统茅口组灰岩,碳酸盐岩分布区基岩裸露及半裸露,地表岩溶洼地,地下局部发育溶洞、暗河,大气降水容易通过地表大量的负地形渗入岩溶裂隙、管道、暗河之中,岩层中赋存着丰富的岩溶水,富水性强,这些岩溶水长途径流,最后集中排泄于当地河谷中.碎屑岩主要包括三叠系下统飞仙关组粉砂岩、粉砂质泥岩及泥质粉砂岩,二叠系上统龙潭组砂泥岩,碎屑岩靠近地表时风化作用较强烈,风化裂隙较发育,含风化裂隙水;深部发育构造裂隙,以构造裂隙水为主,碎屑岩区地下水运动受地形、地貌、岩性、构造控制,富水性总体较弱,主要依靠大气降水补给,受地势影响,一般为近源补给、就近排泄.区域内岩溶水和碎屑岩裂隙水均以大气降水作为主要补给来源,地下水动态随季节变化明显,一般每年5月中、下旬地下水流量、水位开始回升,6～9月为最高值,其间出现2～3次峰值,10～12月份进入平水期,水位、流量开始逐渐递减,到次年三、四月份降为最低值.区域内龙潭组煤矿床上覆的中～强岩溶含水层之间一般具有较好砂、泥岩的隔水层,含水层之间水力联系较弱,对煤矿床开采影响较小.二叠系上统峨眉山玄武岩(P3β)岩性致密,节理、裂隙不发育,含水性及导水性弱差,成为煤矿床深部下煤组煤层与茅口组灰岩强含水层间较厚隔水层.(二)矿区水文地质条件区内属云贵高原主高山地形,北西低,南东高,地形陡,海拔一般在1400～1700米之间,最高标高1743.5米位于矿区东部边界外的山峰,最低标高1418.2米位于矿区北西部边界外的平地;区内相对标高约325.3米,为切割较深的高原侵蚀地貌,冲沟发育,高山与沟谷呈带状分布,植被不发育,岩石风化程度高.区内无大的地表水系,仅发育小溪沟,溪沟水流向东至西,流经矿区中部.矿区内以裂隙水为主,含水层空间不发育,地下水水位、流向基本与地形一致.含煤地层与上覆及下覆含水层间均有较厚的隔水层,区内构造复杂程度中等.1、矿区地层含水性、隔水性(由新至老)(1)第四系(Q):弱～中等孔隙含水层岩性为砂土、碎石土、粘性土等,含孔隙水,含水性弱～中等,接受降雨补给条件.泉水流量随季节变化大,大多在旱季干涸,多分布于沟谷低缓地带,出露于矿区中部.(2)飞仙关组(T1f):相对隔水层上部岩性主要为紫色、灰紫色、灰绿色粉砂质泥岩、泥质粉砂岩夹粉砂岩、细砂岩,中夹1～3层灰岩或泥质灰岩.厚156～198米.浅部含风化裂隙水,富水性弱,具隔水性.出露矿区南部及东部边界附近.中部岩性主要厚层状灰岩,中夹1～2砂岩或粉砂岩.全层厚45～85米,地表裸露,富水性中等.下部主要为灰绿色泥质粉砂岩、粉砂质泥岩及粉砂岩,细砂岩、夹鲕状灰岩及泥质灰岩.上部以细砂岩为主,中部为钙质粉砂岩,底部为泥岩、粉砂岩,厚150～190米.该段浅部含风化裂隙水外,富水性弱.出露于矿区中部.(3)龙潭组(P3l):弱裂隙含水层岩性由灰色、深灰色泥质粉砂岩、粉砂质泥岩、粉砂岩、泥岩、泥灰岩、煤层及灰岩组成,全层厚470～520米,平均厚504.63米.该组浅部含风化裂隙水和其夹的灰岩层局部有溶隙水,大部分地带被第四系松散物覆盖,接受第四系孔隙水、裂隙水补给,补给条件良好.该组常年有间歇有水的沟溪经过,煤矿开采时局部地带可能要受河水或沟溪水渗入、灌入等影响,含水性弱.(4)峨嵋山玄武岩组(P3β):相对隔水层岩性为玄武岩,深灰色,致密坚硬,含水性弱.为较好的隔水层.出露矿区外.2、断层带水文地质特征矿区内断层规模小,一般不会造成强含水层与煤层的连通,对煤矿床够不成危害.3、小煤矿、老窑水文地质特征矿区内原有生产能力为3万吨/年的生产矿井1个,即原红四井煤矿.主要出水形式为顶板淋水、滴水,底板及两帮渗水.区内老窑较多,开采垂深一般在30米左右,老窑中积水较多,老窑水主要来源为大气降水.4、地表水、地下水动态变化区内无大的河流、水库、池塘等地表水体,仅发育小溪沟.区内地表水、地下水受大气降水影响,含煤岩层直接接受大气降水补给;矿井内冲沟发育,旱季无水,雨季山洪暴发时冲沟中的水,一部分沿地表自然排泄,另一部分渗入龙潭组含水层中.老窑积水因自然排水条件差,硐口多已封闭,在开采中突水的可能性较大,水力联系密切,在开采中应做好探放水工作,注意留设防隔水煤(岩)柱.5、矿井充水通道(1)岩石天然节理裂隙矿区内的含煤地层在接近地表附近,岩石风化节理、裂隙很发育,而深部则发育成岩或构造节理、裂隙,它们是地下水活动的良好通道,并沟通上覆含水层与含煤地层的水力联系.(2)人为采矿冒落裂隙由于背斜南翼煤层较陡,煤层开采自然放顶后产生大量的采矿裂隙,这些人为裂隙也会沟通上覆含水层与含煤地层的水力联系,成为地下水活动的良好通道.(3)断层破碎带当井巷穿越地下浅部发育断层时,由于周围岩层的风化节理裂隙较发育,有利于大气降水的渗入,井巷可能发生渗水、淋水和涌水现象.(4)老窑采空区区内沿煤层露头线一带分布着大小不一、开采深度或深或浅的老窑,其废弃采面或巷道会成为老窑水、部分地表水进入矿井的通道.第三章矿井水文地质条件一、矿井涌水量构成分析1、原湘发煤矿根据核实报告涌水量:正常涌水量10米³/d,最大涌水量20米³/d.2、原红专四井煤矿据核实报告涌水量:正常涌水量为5米3/d,最大涌水量为10米3/d;3、矿井涌水量预算原湘发煤矿、红四井煤矿3号煤层采空区约为29000米2,矿井正常涌水量为30米3/d,矿井预计正常涌水量为:Q = F×KFQ—矿井涌水量(米3/d), F—预算面积(米2),KF—单位面积含水率(米3/ 米2).因此KF = 1.03×10－3米3/米2矿井预算面积为794100米2,矿井预计正常:Q正常= F×KF=794100米2×1.03×10－3米3/米2=817.9米3/d=34 米3/h矿井预计最大涌水量:Q最大=2.2×F×KF=2.2×817.9米3/d=1799.4 米3/d=75米3/h二、矿井开采充水因素分析1、地表冲沟水冲沟水沿途接受泉水及煤窑水补给,雨季还有较大面积大气降水汇入,水量较大,这些冲沟多位于含煤地层露头地带,冲沟附近的网状、脉状裂隙密集,它们与煤层风化、氧化带直接接触,冲沟水可能沿风化裂隙或采矿裂隙渗入或突入矿井,为矿井浅部开采的直接充水水源.2、第四系孔隙水矿山内覆盖的第四系,含水性弱,加之厚度不大,分布不广,对煤矿开采影响较小.3、龙潭组弱裂隙含水层该组主要为碎屑岩,富水性总体微弱,但在局部岩溶发育地段发现有钻孔漏水现象;在构造断裂及应力破坏影响的地段,含水量相对会较大,矿床开采到这些地段,矿井出水量会比正常出水量增大.该组为煤矿床开采的直接充水水源.根据普郎煤田黑拉戛勘探区煤矿地质勘探报告》:顶底板岩层是矿井充水的直接来源,虽然岩层富水性弱、主要是一些裂隙水及数层灰岩岩溶裂隙水,但在局部岩溶发育地段,发现有钻孔漏水现象,今后开采时注意,以防突水.4、小煤矿、老窑采空区积水通过对湘发煤矿(整合)范围内地表和井下的调查,矿井内无大的河流、池塘、水库等地表水体.区内小煤矿、老窑内存在着一定的积水,是浅部矿井开采的重要充水因素,采空区积水易渗入矿井而成为矿井直接充水水源.主、风井井筒内接近地表区域主要为顶板淋水、滴水;底板及两帮渗水,雨量随季节变化较大.湘发煤矿(整合)矿床属于以基岩裂隙及老空区充水为主、水文地质条件为中等的煤矿床.三、矿井水文地质类型分析区内煤层赋存于较厚的隔水层中,强含水层如永宁镇组、茅口组等对煤矿开采可能不会产生重大影响.区内断层较少,据原核实报告及煤矿实际生产所得资料,断层导水性较差.本矿床充水水源主要为大气降水、覆盖在煤层之上的第四系松散物或滑坡中的裂隙水、孔隙水、含煤地层的风化裂隙水及其间夹的灰岩层溶隙水、小煤矿积水溪沟水.综上所述,本矿水文地质条件属中等.第四章矿井开采受水害影响程度及防治水工作难易程度(预测评估)一、矿井开采受水害影响程度预测1、由于大气降雨直接影响到井下涌水量,故井下排水系统除按设计要求外,还应随着井下揭露面积的不断增大,仍需根据实际情况,及时调整或增大排水设备,否者会造成淹井事故.2、因该区浅部老窑采空区范围无法考证,故老窑采空区积水对该矿开采浅部煤层安全威胁较大,如不加强探放水工作,就可能发生井下安全事故.二、防治水工作难易程度该矿防治水工程难度不大,因煤层上下岩层不是含水层,均为隔水层,由于浅部和周围的老窑积水是该矿未来开采背斜西翼浅部煤层的主要威胁,在防老窑水方面,详细了解老窑采空区范围方面有一定的难度.第五章对今后防治水工作的建议本矿水文地质类型中等,在今后生产中除应严格执行“煤矿安全规程”及国家有关安全生产的政策法规外,还要根据该矿的实际情况,应重点加强以下防治水工作.一、必须坚持“安全第一,预防为主,综合治理”的安全生产方针,遵循以人为本,风险控制,持续改进的原则,遵守有关法律法规,加强安全生产管理,预防事故发生.二、因该区普查最终地质报告和水文地质勘探工作不足,井田地质报告提供的涌水量资料可靠程度较低.故今后生产中应加强矿井水文地质调查工作,并作好编录,以便为指导矿井安全生产提供水文地质依据.三、加强老窑采空区的调查,并根据调查结果,确定探水范围,按要求把探水线标注在井巷工程平面图上.本次虽对浅部老窑采空区进行了调查,但是由于该区煤炭开采历史久远,目前暂无法对全部老窑采空区范围彻底调查清楚.故目前井巷工程平面图上标注的探水范围不是唯一边界,该矿必需根据井下实际揭露情况确定防治水工作.同时仍需进一步继续加强老窑采空区的调查工作,并根据新调查结果及时调整探水范围.四、尽量查清老窑采空区情况,并应严格按照国家安全生产监督管理总局2009年第28号令《煤矿防治水规定》中的要求留设防隔水煤(岩)柱.具体尺寸达到:1、巷道在水淹区下或老窑积水区下掘进时,巷道与水体之间最小距离,不得小于巷道高度的10倍.2、在水淹区下或老窑积水区同一煤层中进行开采时,若水淹区或老窑积水区的界线已基本查明,防隔水煤(岩)柱参照下例经。

矿井井田及相邻矿井水文地质调查报告 (水文地质专项调查报告)山西柳林鑫飞贺昌煤业有限公司二○一四年四月十日矿井井田及相邻矿井水害调查报告(水文地质专项调查报告)一、矿井概况经山西省煤矿企业兼并重组整合工作领导组办公室文件《关于吕梁市柳林县煤矿企业兼并重组整合方案（部分）的批复》（晋煤重组办发【2009】33号）批准，由地方骨干企业山西鑫飞能源投资集团有限公司为主体，兼并重组整合原山西柳林下山峁煤业有限公司、山西柳林森泽煤业有限责任公司、山西柳林任家山煤业有限公司，重组整合后的矿山企业名称依据山西省工商管理局《企业名称预先核准通知书》（（晋）名称预核内【2009】第号）更名为山西柳林鑫飞下山峁煤业有限公司。

生产规模为90万t/a，净增能力51万t/a，批准开采4-9号煤层，井田面积4.0716km2。

根据矿井水文地质类型划分标准，综合评定山西柳林鑫飞下山峁煤业有限公司水文地质类型为中等。

山西柳林鑫飞下山峁煤业有限公司位于山西省柳林县城北偏西直距约20km王家沟乡圪塔上村、延家峁村、任家山村、后备村一带，属柳林县王家沟乡管辖。

井田地理坐标:东经110°52′15″－ 110°54′11″,北纬37°36′14″－37°37′31″。

二、矿井地质、水文地质概况（一）、地形与地貌井田地处晋西黄土高原，地形主要以黄土台、塬、峁、梁及黄土冲沟为主，侵蚀切割严重，地形复杂。

地势总体南西高，北东低。

最高为柳树圪塔梁，海拔1099.20m，最低为大庄沟海拔855.0m，相对高差244.20米，属中低山区。

（二）、地质概况本井田位于河东煤田三交详查区南部，柳林国家规划矿区柳林北区。

本井田大部分被黄土覆盖，基岩零星出露。

井田内发育的地层由老至新有：奥陶系中统峰峰组，石炭系中统本溪组、上统太原组，二叠系下统山西组、下石盒子组及上统上石盒子组，上第三系上新统，第四系中上更新统的地层。

矿井水文地质类型划分报告为认真贯彻执行《煤矿防治水规定》第十二条规定，我矿由总工程师牵头，组织对我矿水文地质条件进行分样、钻探、物探等措施后，做出了一下报告：一、矿井水文地质概况林华井田位于贵州省金沙县西部，井田中部直距县城10Km，属新化乡、西洛乡管辖。

地理坐标为：东经106°06′38″～106°11′40″，北纬27°23′32″～27°26′26″。

其范围：北东以9煤层+500m标高地面投影为界，南北长约3～4Km，东西宽4～6Km，面积约24Km2。

勘探垂深700m。

探矿权边界拐点坐标见表1—1。

区内目前仅有公路，国道326线从井田中部通过。

另外，金沙至黔西76km，金沙至遵义91km，至川黔线南宫山站80km，见图1-1。

（一）自然地理和相邻关系井田地处黔北高原，属以岩溶地貌为主的中山。

井田地势西高东低，最高点位于井田西界附近的大坡山，标高约1617m，最低点（即井田侵蚀基准面）位于井田东端马洛河，标高约1170m。

相对高差约447m，一般标高为1250～1450m，一般高差约100～200m。

1、地表水（1）河流、溪沟井田内主要河流有三条，从北至南依次为楠木河、头道河、游戛河，均流入井田外之偏岩河，属乌江水系。

楠木河位于井田北面、发源于玉龙山灰岩中的29号泉，据1985年10月6日观测流量为8.333 L/s，标高为1365.8m。

在井田流径T1y2、T1y3、T1m、P2c、P2l等地层，于苗寨西侧流出井田外，全长约4.5km，河床平均坡降为6.4%。

该河常年有水，是井田北面地下水、地表水之排泄通道。

头道河（下游称鲜河）位于井田中部，由西南流向东北，全长约6.5km，在井田内河床平均坡降为1.1%；流经T1y2、T1y3、T1m地层。

该河常年有水，主要由井田外、井田内生产矿井水，泉88、89、90、82、84等补给，2002年1月9日在风岩下坝设站观测流量为138.70 L/s，而雨季流量大，2001年8月12日在风岩下坝设站观测流量为3000 L/s。
