电线电缆生产工艺流程公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]一、电线电缆产品制造的工艺特性：?1．大长度连续叠加组合生产方式?大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：?（1）生产工艺流程和设备布置?生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。
设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。
从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。
?（2）生产组织管理?生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。
特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。
反之，如果某个单元长度过长，则必须锯去造成浪费。
?（3）质量管理?大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。
质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。
因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。
事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。
它无法拆开重装。
?电线电缆的质量管理，必须贯串整个生产过程。
质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。
?2．生产工艺门类多、物料流量大?电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。
10kv电缆的制作工艺
10kV电缆的制作工艺通常包括以下步骤：
1. 原材料准备：准备铜线和绝缘材料，铜线用于导电，绝缘材料用于隔离电线和周围环境。
2. 铜线制备：将铜杆通过拉拔机拉制成合适直径的铜丝。
3. 绝缘材料加工：将绝缘材料切割成合适长度和宽度的片状，用于包覆铜线。
4. 铜线绝缘：将铜线通过绝缘机，绝缘机会将绝缘材料自动包覆在铜线上。
5. 绞合：将绝缘好的铜线通过绞线机绞合成电缆芯。
6. 护套材料准备：准备护套材料，护套材料用于保护电缆芯免受机械损坏。
7. 护套：将电缆芯通过护套机，护套机会将护套材料自动包覆在电缆芯上。
8. 引线和套管：根据需要，在电缆的一端连接引线和套管，用于接入电力设备。
9. 测试：经过制作的电缆需要进行电气性能测试，以确保其符合相关标准和规范。
10. 包装和运输：完成测试后，将电缆进行包装，准备运输至需要使用的地点。
以上步骤仅为一般情况下的10kV电缆制作工艺，实际工艺可能因制造厂家和特定要求而有所差异。
制作工艺的细节也可能包括其他步骤，如屏蔽或绝缘增强等。
为了确保电缆的质量和可靠性，制作过程中还需要严格控制材料的质量和生产环境的干净度。
电缆结构参数如下表：
2、导体表面要求无氧化(变紫、发黑等)、无油污、无突起或断裂的单丝，无夹杂物及其它影响使用性能的缺陷。
导体外径可根据实测电阻进行相应调整。
3、导体单丝允许焊接，但两焊接点的距离不小于2米，焊接要牢固，接头处应修光修圆，其外径不得大于单线外径的110%。
各种经过绞合的线芯不允许整根焊接。
4、在绞线中应注意调整收、放线张力，排线要均匀整齐，防止挤压变形。
5、收线盘装线不能过满，收线盘筒径应大于绞线外径的40倍；装线外层离盘边距离应大于3cm。
注：1、编制依据GB/T12706.1-2008；
2、线芯表面要求光滑、无焦粒，4芯电缆绝缘分色为：黄、绿、红、兰；4+1芯电缆绝缘分色为：黄、绿、红、兰、黑（小线芯），绝缘分色要清晰、均匀、无杂色。
3、控制绝缘平均厚度不小于上表中平均厚度要求，最薄点厚度不小于表中最薄点要求值。
线芯生产或复绕时需按表中工频火花试验电压要求进行工频火花试验检查，击穿点按产品质量规定进行修复或分段处理。
4、电缆绝缘料采用硅烷交联料，绝缘挤包后，绝缘线芯需进行蒸气交联，测量热延伸合格后再进行成缆绞合。
3、成缆和铠装
包应平整、无鼓包，搭接应紧密。
2、电缆钢带铠装应选用镀锌钢带，钢带平均厚度应不小于规定厚度，钢带上下两层搭盖率不小于50%，上层钢带的中心应在下层钢带间隙的中心，钢带绕包应平整、无漏包等不良现象。
2、电缆印字为：厂名、型号、电压等级、规格、米数，印字时，要保持一个完整印字的末端与下一个完整印字的首端距离不大于500mm。
电线电缆生产工艺流程 The manuscript was revised on the evening of 2021一、电线电缆产品制造的工艺特性：1．大长度连续叠加组合生产方式?大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：（1）生产工艺流程和设备布置?生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。
设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。
从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。
（2）生产组织管理?生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。
特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。
反之，如果某个单元长度过长，则必须锯去造成浪费。
（3）质量管理?大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。
质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。
因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。
事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。
它无法拆开重装。
电线电缆的质量管理，必须贯串整个生产过程。
质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。
2．生产工艺门类多、物料流量大?电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。

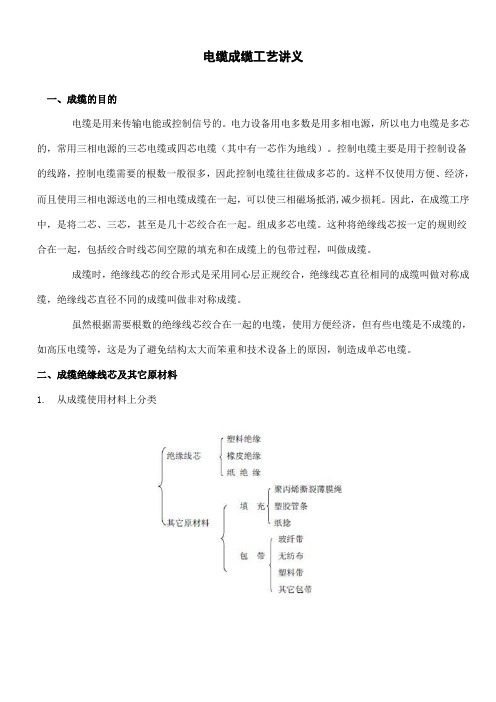

电缆成缆工艺讲义一、成缆的目的电缆是用来传输电能或控制信号的。
电力设备用电多数是用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一芯作为地线）。
控制电缆主要是用于控制设备的线路，控制电缆需要的根数一般很多，因此控制电缆往往做成多芯的。
这样不仅使用方便、经济，而且使用三相电源送电的三相电缆成缆在一起，可以使三相磁场抵消,减少损耗。
因此，在成缆工序中，是将二芯、三芯，甚至是几十芯绞合在一起。
组成多芯电缆。
这种将绝缘线芯按一定的规则绞合在一起，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。
成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯直径不同的成缆叫做非对称成缆。
虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。
二、成缆绝缘线芯及其它原材料1. 从成缆使用材料上分类2.成缆各辅料的作用a. 包带：包带都有将绞合线缆扎紧、包缚成形的作用，同时根据包带材料不同还具有其他特殊作用，如玻纤带有一定的耐火作用。
b. 填充：填充都有使成缆后电缆外形圆整，不易变形的作用，同时根据填充材料的不同还有其它特殊作用，如阻燃填充有阻燃的作用。
3. 从成缆结构来看a.由绝缘线芯数的多少，可将成缆分为：两芯，3芯，4芯，5芯，多芯成缆；b.由绝缘线芯数的几何形状，可将成缆分为：圆形线芯，扇形线芯，瓦形方形，平扇方形，扇形圆形等绝缘线芯成缆。
c. 我公司生产的电缆主要有两芯，三芯等截面圆形电缆，三芯等截面扇形电缆，四芯、5芯等截面扇形电缆，3 大1小扇形电缆，3大 1大扇形电缆，4大1小芯电缆，以及2芯到37芯的控制电缆。
我公司电力电缆结构示意图如下：三、成缆的基本工艺参数2. 绞合方向：成缆绞合方向有左向右向之分，区别的方法即：将绝缘线芯成缆后，水平放置向前看，如果是左旋为左向，右旋为右向，电缆最外层成缆应为右向。
电线电缆的制造工艺电线电缆是以长度为基本计量单位，所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝缘、屏蔽、、成缆、护层等而制成电线电缆产品。
产品结构越复杂，叠加的层次就越多。
电线电缆产品制造的工艺特性：1.大长度连续叠加组合生产方式大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：(1)生产工艺流程和设备布置生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。
设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。
从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。
(2)生产组织管理生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。
特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。
反之，如果某个单元长度过长，则必须锯去造成浪费。
(3)质量管理大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。
质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。
因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。
事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。
它无法拆开重装。
电线电缆的质量管理，必须贯串整个生产过程。
质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。
2.生产工艺门类多、物料流量大电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。
名称：拉丝工艺操作规程1.设备的组成及用途拉线机由拉线轮、电动机、传动部分2.生产前的准备工作2.1.根据生产任务单要求，按原材料定额领用一定数量经检查合格的铜杆，准备好收线盘，并检查盘具是否完好，将完好的盘具装在收线架上2.2.根据生产任务单要求的规格，按配模表的规定将拉线模配齐2.3.检查设备是否运转正常，才可开机，并作记录3.操作要点3.1检查润滑管道是否通畅3.2将进线的头子轧尖，穿出第一模子35cm左右，并把模子固定在穿模机的模座上，用穿模机上的夹钳夹住线关，开动穿模机，使穿模机滚筒绕有10～15圈，用以上方法依次将所有模具穿好，并将线头绕过牵收固定在收线盘上3.3根据线径大小调节好收线涨力，开动润滑油及拉线机拉到100～200米左右停机。
检查成品线径是否合符要求，合符要求方能开机。
2.2.4线盘排线应整齐，平坦，收线张力应适宜，收线不得过满，离盘边不小于15mm3.4每盘下线要小心，不要有碰伤铜线，品字型放在指定的区位，并按要求进行完工检验。
经验收合格的产品都挂上合格标签，并且要认真做好记录4.本工序量问题，产生原因及防止方法质量问题产生原因解决方法1.尺寸不合格1.1模子用错及磨损 1.1调整模子1.2收张张力大 1.2调节收张张力1.3模子堵塞 1.3经常清洗模子2.线不圆2.1模子放得不正 2.1放正模子2.2模子不光，有尖角 2.1修理或换模3.表面毛糙，斑点3.1铜杆质量不好 3.1换进线3.2成品模不光，角度不对 3.2换模子3.3定速轮不光，有槽子 3.3修理或换定速轮4.线径局部缩小表面起波浪节4.1定速轮跳动有槽子 4.1换定速轮4.2模子承线太短 4.2换模子4.3收线不稳定 4.3调整收线张力5.断线5.1铜材杂质多 5.1换进线5.2定速轮有槽，不光 5.2换定速轮5.3进线模破裂 5.3换模子5.4润滑不良 5.4加强润滑退火工艺操作规程1.生产范围罐式退火炉用于铜单线的退火，线径范围：0.40～3.25mm。
