2018粤教版高中物理选修(3-2)2.4-5《电感器对交变电流的作用》

  • 格式：doc
  • 大小：206.50 KB
  • 文档页数：7

(时间：60分钟)
知识点一 感抗和容抗
1. (单选)如图2-4、5-17所示交流电源的电压有效值跟直流电源的电压相等，当
将双刀双掷开关接到直流电源上时，灯泡的实际功率为P1，而将双刀双掷开
关接在交流电源上时，灯泡的实际功率为P2则
( )．

图2-4、5-17
A．P1＝P2 B．P1＞P2
C．P1＜P2 D．不能比较
解析 接在直流电源上，线圈对直流没有阻碍作用，电能全部转化为小灯泡
的内能，而当接至交流电源上时，线圈对电流有阻碍作用，因此电能除转化
成灯泡的内能外，还有一部分电能转化为磁场能，故P1＞P2.
答案 B
2．(单选)某信号源中有直流成分、交流高频成分和交流低频成分，为使放大器
仅得到交流低频成分，如下图所示电路中可行的是 ( )．

解析 题A图放大器得到所有成分．B图放大器可得到直流成分，若为高频
扼流圈也能得到低频成分．C图既可得高频成分也可得低频成分．D图通过
C1的是高、低频都有，通过C2的是旁路电容让高频成分滤去，故只有D合
适．
答案 D
3．(单选)交变电流通过一段长直导线时，电流为I，如果把这根长直导线绕成线
圈，再接入原电路，通过线圈的电流为I′，则 ( )．
A．I′>I B．I′C．I′＝I D．无法比较
解析 长直导线的自感系数很小，感抗可忽略不计，其对交变电流的阻碍作
用可以看作是纯电阻，流经它的交变电流只受到导线电阻的阻碍作用．当导
线绕成线圈后，电阻值未变，但自感系数增大，对交变电流不但有电阻，而
且有感抗，阻碍作用增大，电流减小．
答案 B
4. (单选)如图2-4、5-18所示，两个同学利用图示装置做实验，第一位同学使导
体杆ab在导轨上匀速运动，第二位同学使杆ab在导轨上做变速运动，但两
位同学对ab杆做的功一样多，第一位同学的方法使小灯泡消耗的电能为W1，
第二位同学的方法使小灯泡消耗的电能为W2，它们相比较 ( )．

图2-4、5-18
A．W1＝W2 B．W1＞W2
C．W1＜W2 D．不能比较
解析 当ab匀速运动时，产生的感应电动势是稳定的，感应电流也是恒定的，
因此在线圈上不会产生感抗，所以通过小灯泡的电流大，消耗的电能多；当
ab变速运动时，产生的感应电动势是变化的，感应电流也是变化的，在线圈
上产生感抗，使通过小灯泡的电流减小，因此消耗的电能少．故B正确．
答案 B
5．(双选)对电容器能通交变电流的原因，下列说法正确的是( )．
A．当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有
交变电流
B．当电容器接到交流电源上时，电容器交替进行充电和放电，电路中才有
交变电流
C．在有电容器的交流电路中，没有电荷定向移动
D．在有电容器的交流电路中，没有电荷通过电容器
解析 电容器实质上是通过反复充、放电来实现通电的，并无电荷流过电容
器．
答案 BD
6. (单选)一个灯泡通过一个线圈与一交流电源相连接，如图2-4、5-16所示．一
块铁插进线圈之后，该灯将 ( )．

图2-4、5-16
A．变亮
B．变暗
C．没有影响
D．无法判断
解析 在线圈内由于磁场变化而产生的感应电动势，总是反抗电流变化．正
是这种反抗变化的特性(电惰性)，使线圈产生了感抗．加入铁芯改变了电感
的自感系数，自感系数增大，感抗增大，降落的电压增大，灯泡上的电压减
小，所以灯变暗．
答案 B
知识点二 电阻、电感、电容的作用比较
7. (单选)如图2-4、5-20所示的电路中，正弦交流电源电压的有效值为220 V，则
关于交流电压表的示数，以下说法中正确的是 ( )．

图2-4、5-20
A．等于220 V
B．大于220 V
C．小于220 V
D．等于零
解析 虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，
根据分压原理可知电阻两端的电压小于电源电压，电压表测的是电阻两端的
电压，C正确．
答案 C
8. (单选)在收音机线路中，经天线接收下来的电信号既有高频成分又有低频成
分，经放大后送给下一级，需要把低频成分和高频成分分开，只让低频成分
输入给下一级，我们采用了如图2-4、5-21装置电路，其中代号a、b应选择
的元件是 ( )．

图2-4、5-21
A．a是电容较大的电容器，b是低频扼流线圈
B．a是电容较大的电容器，b是高频扼流线圈
C．a是电容较小的电容器，b是高频扼流线圈
D．a是电容较小的电容器，b是低频扼流线圈
解析 电容器具有通高频、阻低频作用，这样的电容器电容应较小，故a处
接电容较小的电容器．电感线圈在该电路中要求做到“通低频、阻高频”，
所以b处
答案 C
9.(单选)如图24、522所示，开关S与直流恒压电源接通时，L1、L2两灯泡的亮
度相同，若将S与交变电源接通 ( )．
图2-4、5-22
A．L1、L2两灯泡亮度仍相同
B．L1比L2更亮些
C．L1比L2更暗些
D．交变电源电压的有效值与直流电压相同，两灯与原来一样亮
解析 原亮度相同，说明原两支路上电流相同，两个支路对电流阻碍作用相
同．改接交流电流后，电感线圈产生感抗，使该支路对电流阻碍作用增加，
电流小于另一个支路电流，所以L1比L2更亮些．
答案 B

10.(单选)两个相同的白炽灯L1和L2，接到如图2-4、5-23所示的电路中，灯L
1

与电容器串联，灯L2与电感线圈串联，当a、b处接电压最大值为Um、频率

为f的正弦交流电源时，两灯都发光，且亮度相同．更换一个新的正弦交流
电源后，灯L1的亮度高于灯L2的亮度，新电源的电压最大值和频率可能
是 ( )．

图2-4、5-23
A．最大值仍为Um而频率大于f
B．最大值仍为Um而频率小于f
C．最大值大于Um而频率仍为f
D．最大值小于Um而频率仍为f
解析 灯L1的亮度高于灯L2的亮度，说明电容对交变电流的阻碍作用减小，
电感对交变电流的阻碍作用增大，根据电容、电感阻碍作用与交流电频率的
关系，交流电的频率应该是增大了，故A正确．
答案 A
11. (单选)“二分频”音箱内有高、低两个扬声器．音箱要将扩音机送来的含有
不同频率的混合音频电流按高、低段分离出来，送往相应的扬声器，以便使
电流所携带的音频信息按原比例还原成高、低频的机械振动．图2-4、5-24
为音箱的电路简化图，高、低频混合电流的a、b端输入，L是线圈，C是电
容器，则下列说法中正确的是 ( )．

图2-4、5-24
A．甲扬声器是高频音扬声器
B．C的作用是阻碍低频电流通过乙扬声器
C．L的作用是阻碍低频电流通过甲扬声器
D．乙扬声器的振幅一定大
解析 由电感和电容对高、低频的阻碍作用可知，电感L对高频电流的阻碍
作用大，所以电感L阻碍高频电流通向甲．电容对高频电流的阻碍作用小，
所以电容C阻碍低频电流通向乙．甲是低频扬声器，乙是高频扬声器，B正
确．振幅影响的是声音的响度而不是频率，故D错．
答案 B
12．在黑箱的AB、BC、CD接线柱间可能接有电容器、电感器、定值电阻(两接
线柱间只接有一个元件)．为确定所接元件的种类，某同学把DIS计算机辅助
实验系统中的电流传感器和一直流电源、滑动变阻器、开关连接成如图24、
525所示的电路．分别将A与B、B与C、C与D接入电路，闭合开关，计
算机显示的电流随时间变化的图象如图a、b、c所示，则A与B、B与C、C
与D间所接元件分别为________、________、________.

图2-4、5-25
解析 若两接线柱间接有电容器，则闭合S时有充电电流，随着电容器的充
电，两极板间的电压升高，充电电流逐渐减小，当两极电压达到电源电压时，
充电电流减小为零；若两接线柱间接有电感线圈，则闭合S时，产生自感电
动势阻碍电流增加，迫使电流缓慢增加，当电流稳定时，自感电动势为零，
线路上有稳恒电流；若两接线柱间接有定值电阻，则电流瞬间达到稳定值．根
据上述分析AB间接有电容器，BC间接有电感线圈，CD间接有定值电阻．
答案 电容器 电感线圈 定值电阻

合集下载

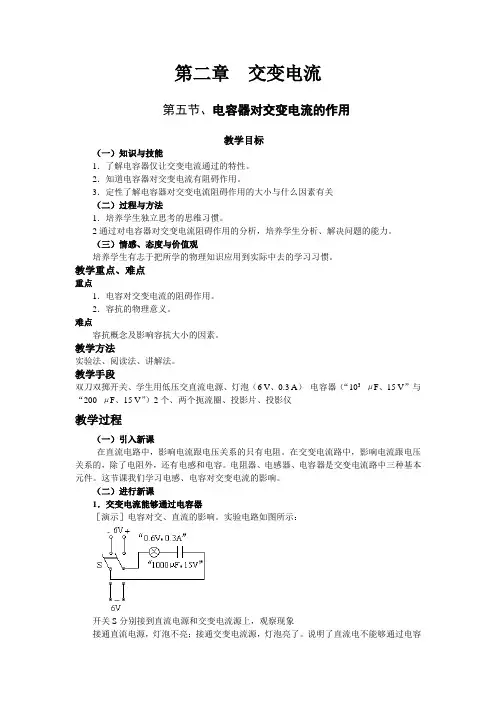

物理粤教版高二年级选修3-2第二章第5节电感和电容对交流电的作用教学设计2
