24.(18分)电磁炉专用平底锅的锅底和锅壁均由耐高温绝缘材料制成,起加热作用的是安装在锅底平面的一系列粗细均匀半径不同的同心导体环（导体环的分布如图所示），导体环所用材料每米的电阻值为R 0 Ω，从中心向外第n 个同心圆环的半径为r n =n r 0 (其中n =1,2,3,…，8,共有8个圆环，r 0为已知量)，如图所示。

当电磁炉开启后，能产生垂直于锅底方向的变化磁场，该磁场在环状导体上产生的感应电动势规律为：e=S ·22sin ωt （式中：e 为瞬时感应电动势，S 为环状导体所包围的圆平面的面积，ω为已知常数）,那么，当电
磁炉正常工作时，求：
（1）第n 个导体环中感应电流的有效值表达式；
（2）前三条（靠近中心的三条）导体环释放的总功率有多大？
（3）假设导体环产生的热量全部以波长为λ的红外线光子辐射出来，
那么第三条导体环上t 秒钟内射出的光子数是多少？
（光速c 和普朗克常数h 为已知量，t>> 2π/ω）
24．（20分）某种小发电机的内部结构 平面图如图1所示，永久磁体的内侧为半圆 柱面形状，它与共轴的圆柱形铁芯间的缝隙 中存在辐向分布、大小近似均匀的磁场，磁 感应强度B = 0.5T 。

磁极间的缺口很小，可
忽略。

如图2所示，单匝矩形导线框abcd 绕
在铁芯上构成转子，ab = cd = 0.4m ，bc = 0.2m 。

铁芯的轴线OO ′ 在线框所在平面内，线框可 随铁芯绕轴线转动。

将线框的两个端点M 、N
接入图中装置A ，在线框转动的过程中，装置A 能使端点M 始终与P 相连，而端点N 始终与Q 相连。

现使转子以ω=200π rad/s 的角速度匀速转动。

在图1中看，转动方向是顺时针
的，设线框经过图1位置时t = 0。

（取π = 3） （1）求t = 400
1s 时刻线框产生的感应电动势； （2）在图3给出的坐标平面内，画出P 、Q 两点
电势差U PQ 随时间变化的关系图线（要求标出横、纵坐 标标度，至少画出一个周期）；
（3）如图4所示为竖直放置的两块平行金属板X 、
Y ，两板间距d = 0.17m 。

将电压U PQ 加在两板上，P 与X 相连，Q 与Y
相连。

将一个质量m = 2.4×10-12kg ，电量q = +1.7×10-10C 的带电粒子，
在t 0 = 6.00×10 -3s 时刻，从紧临X 板处无初速释放。

求粒子从X 板运
动到Y
板经历的时间。

（不计粒子重力）
图4
c 图1
P
24．（20分）图16虚线框内为某种电磁缓冲车的结构示意图，在缓冲车的底板上沿车的轴线固定有两个足够长的平行绝缘光滑导轨PQ 、MN ，在缓冲车的底部还安装有电磁铁（图中未画出），能产生垂直于导轨平面的匀强磁场，磁场的磁感应强度为B 。

在缓冲车的PQ 、MN 导轨内有一个由高强度材料制成的缓冲滑块K ，滑块K 可以在导轨上无摩擦地滑动，在滑块K 上绕有闭合矩形线圈abcd ，线圈的总电阻为R ，匝数为n ，ab 的边长为L 。

缓冲车的质量为m 1（不含滑块K 的质量），滑块K 的质量为m 2。

为保证安全，要求缓冲车厢能够承受的最大水平力（磁场力）为F m ，设缓冲车在光滑的水平面上运动。

（1）如果缓冲车以速度v 0与障碍物碰撞后滑块K 立即停下，请判断滑块K 的线圈中感应电流的方向，并计算感应电流的大小；
（2）如果缓冲车与障碍物碰撞后滑块K 立即停下，为使缓冲车厢所承受的最大磁场力不超过求缓冲车F m ，求缓冲车运动的最大速度；
（3）如果缓冲车以速度v 匀速运动时，在它前进的方向上有一个质量为m 3的静止物体C ，滑块K 与物体C 相撞后粘在一起，碰撞时间极短。

设m 1=m 2=m 3=m ，在cd 边进入磁场之前，缓冲车（包括滑块K ）与物体C 已达到相同的速度，求相互作用的整个过程中线圈abcd 产生的焦耳热。

v 线圈 绝缘光滑导轨 图16 缓冲车
24．（20分）随着越来越高的摩天大楼在各地落成，而今普遍使用的钢索悬挂式电梯已经不适应现代生活的需求。

这是因为钢索的长度随着楼层的增高而相应增加，这些钢索会由于承受不了自身的重力，还没有挂电梯就会被拉断。

为此，科学技术人员开发一种利用磁力的电梯，用磁动力来解决这个问题。

如图所示是磁动力电梯示意图，即在竖直平面上有两根很长的平行竖直轨道，轨道间有垂直轨道平面交替排列的匀强磁场B1和B2，B1= B2=1.0T，B1和B2的方向相反、两磁场始终竖直向上作匀速运动。

电梯轿厢固定在如图所示的金属框abcd内（电梯轿厢在图中未画出），并且与之绝缘。

已知电梯载人时的总质量为4.75×103kg，所受阻力f=500N，金属框垂直轨道的边长L cd=2.0m，两磁场的宽度均与金属框的边长L ad 相同，金属框整个回路的电阻R=9.0×10-4Ω，g取10m / s 2。

假如设计要求电梯以v1=10m/s 的速度匀速上升，求：
（1）金属框中感应电流的大小及图示时刻感应电流的方向；
（2）磁场向上运动速度v0的大小；
（3）该磁动力电梯以速度v1向上匀速运行时，提升轿厢的效率。

合集下载

磁场(难题、压轴题).

磁场(难题、压轴题).

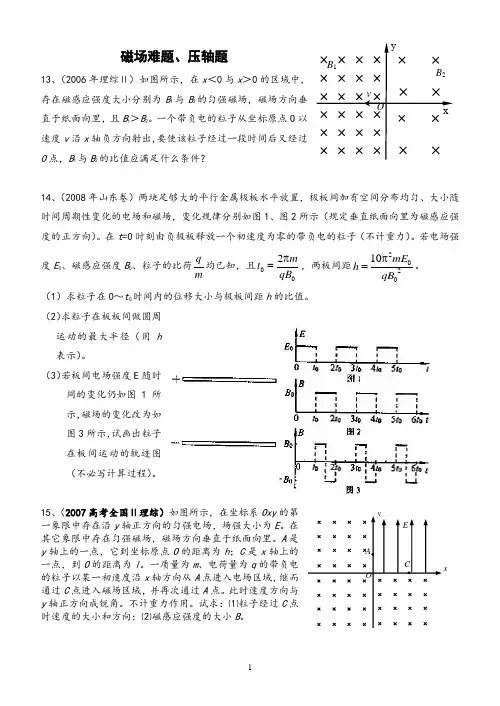

磁场难题、压轴题13、（2006年理综Ⅱ）如图所示，在x＜0与x＞0的区域中，存在磁感应强度大小分别为B1与B2的匀强磁场，磁场方向垂直于纸面向里，且B1＞B2。

一个带负电的粒子从坐标原点O以速度v沿x轴负方向射出，要使该粒子经过一段时间后又经过O点，B1与B2的比值应满足什么条件？14、（2008年山东卷）两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示（规定垂直纸面向里为磁感应强度的正方向）。

在t=0时刻由负极板释放一个初速度为零的带负电的粒子（不计重力）。

若电场强度E0、磁感应强度B0、粒子的比荷qm均已知，且2mtqBπ=，两板间距2210mEhqBπ=。

（1）求粒子在0～t0时间内的位移大小与极板间距h的比值。

（2）求粒子在板板间做圆周运动的最大半径（用h表示）。

（3）若板间电场强度E随时间的变化仍如图1所示，磁场的变化改为如图3所示，试画出粒子在板间运动的轨迹图（不必写计算过程）。

15、（2007高考全国Ⅱ理综）如图所示，在坐标系Oxy的第一象限中存在沿y轴正方向的匀强电场，场强大小为E。

在其它象限中存在匀强磁场，磁场方向垂直于纸面向里。

A是y轴上的一点，它到坐标原点O的距离为h；C是x轴上的一点，到O的距离为l。

一质量为m、电荷量为q的带负电的粒子以某一初速度沿x轴方向从A点进入电场区域，继而通过C点进入磁场区域，并再次通过A点。

此时速度方向与y轴正方向成锐角。

不计重力作用。

试求：⑴粒子经过C点时速度的大小和方向；⑵磁感应强度的大小B。

AS S 16、（2007高考全国理综Ⅰ）两平面荧光屏互相垂直放置，在两屏内分别取垂直于两屏交线的直线为x 轴和y 轴，交点O 为原点，如图所示。

在y >0，0<x <a 的区域由垂直于纸面向里的\匀强磁场，在在y >0， x >a 的区域由垂直于纸面向外的匀强磁场，两区域内的磁感应强度大小均为B 。

电磁感应现象压轴题综合题含答案解析

电磁感应现象压轴题综合题含答案解析

电磁感应现象压轴题综合题含答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上，导轨平面与水平地面的夹角37θ=︒，间距为d =0.2m ，且电阻不计。

导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。

空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。

质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置，无初速释放，导体棒沿导轨下滑一段距离后做匀速运动，取g =10m/s 2，sin37°=0.6，求：（1）导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数； （2）导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。

【答案】（1）20m/s 7V （2）0.02C 【解析】 【详解】（1）设导体棒匀速运动时速度为v ，通过导体棒电流为I 。

由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥（2）由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2．如图所示，竖直放置、半径为R 的圆弧导轨与水平导轨ab 、在处平滑连接，且轨道间距为2L ，cd 、足够长并与ab 、以导棒连接，导轨间距为L ，b 、c 、在一条直线上，且与平行，右侧空间中有竖直向上、磁感应强度大小为B 的匀强磁场，均匀的金属棒pq 和gh 垂直导轨放置且与导轨接触良好。

gh 静止在cd 、导轨上，pq 从圆弧导轨的顶端由静止释放，进入磁场后与gh 没有接触。

当pq 运动到时，回路中恰好没有电流，已知pq 的质量为2m ，长度为2L ，电阻为2r ，gh 的质量为m ，长度为L ，电阻为r ，除金属棒外其余电阻不计，所有轨道均光滑，重力加速度为g ，求：（1）金属棒pq 到达圆弧的底端时，对圆弧底端的压力； （2）金属棒pq 运动到时，金属棒gh 的速度大小；（3）金属棒gh 产生的最大热量。

电磁感应现象压轴题综合题附答案

电磁感应现象压轴题综合题附答案

电磁感应现象压轴题综合题附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ， cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mv I Rt -=2．如图，在地面上方空间存在着两个水平方向的匀强磁场，磁场的理想边界ef 、gh 、pq 水平，磁感应强度大小均为B ，区域I 的磁场方向垂直纸面向里，区域Ⅱ的磁场方向向外，两个磁场的高度均为L ；将一个质量为m ，电阻为R ，对角线长为2L 的正方形金属线圈从图示位置由静止释放(线圈的d 点与磁场上边界f 等高，线圈平面与磁场垂直)，下落过程中对角线ac 始终保持水平，当对角线ac 刚到达cf 时，线圈恰好受力平衡；当对角线ac 到达h 时，线圈又恰好受力平衡(重力加速度为g ).求：(1)当线圈的对角线ac 刚到达gf 时的速度大小；(2)从线圈释放开始到对角线ac 到达gh 边界时，感应电流在线圈中产生的热量为多少?【答案】(1)1224mgR v B L = (2)322442512m g R Q mgL B L =- 【解析】 【详解】(1)设当线圈的对角线ac 刚到达ef 时线圈的速度为1v ，则此时感应电动势为：112E B Lv =⨯感应电流：11E I R=由力的平衡得：12BI L mg ⨯= 解以上各式得：1224mgR v B L=(2)设当线圈的对角线ac 刚到达ef 时线圈的速度为2v ，则此时感应电动势2222E B Lv =⨯感应电流：22E I R=由力的平衡得：222BI L mg ⨯= 解以上各式得：22216mgRv B L =设感应电流在线圈中产生的热量为Q ,由能量守恒定律得：22122mg L Q mv ⨯-=解以上各式得：322442512m g R Q mgL B L=-3．如图，两足够长的平行金属导轨平面与水平面间夹角为=30θ︒，导轨电阻忽略不计，二者相距l =1m ，匀强磁场垂直导轨平面，框架上垂直放置一根质量为m =0.1kg 的光滑导体棒ab ，并通过细线、光滑滑轮与一质量为2m 、边长为2l正方形线框相连，金属框下方h =1.0m 处有垂直纸面方向的长方形有界匀强磁场，现将金属框由静止释放，当金属框刚进入磁场时，电阻R 上产生的热量为1Q =0.318J ，且金属框刚好能匀速通过有界磁场。

高考物理与法拉第电磁感应定律有关的压轴题及详细答案
