电力系统短路概述

电力系统的短路分析与处理电力系统是现代社会中不可或缺的基础设施之一，而短路问题是电力系统运行中常见的故障之一。

短路会导致电流突然增大，造成设备受损、停电甚至火灾等严重后果。

因此，对电力系统中的短路进行准确、及时的分析与处理至关重要。

1. 短路的定义与原因分析短路是指电路中正常的电流路径被截断，形成新的低阻抗路径，从而导致电流异常增大的现象。

短路通常由以下几个原因引起：1.1 设备故障：电力设备如继电器、开关、断路器等发生故障时，可能引起短路。

1.2 设备老化：设备长时间运行会导致内部绝缘材料老化，从而增加短路的概率。

1.3 人为操作不当：错误的操作和维护可能会导致电路产生短路。

1.4 天气因素：如雷击等气象原因也可能引起电力系统的短路。

2. 短路分析的方法与步骤为了准确分析电力系统中的短路情况，可以采用以下几种方法：2.1 理论计算法：根据电路的参数和拓扑结构，运用电力系统理论和计算方法，推导出短路时的电流与电压分布情况。

2.2 模拟计算法：通过建立电力系统的模型，并进行仿真计算，得出短路时的系统响应。

2.3 实测分析法：利用实测数据对电力系统进行短路分析，通过检测电流和电压等参数的变化来确定短路的位置和原因。

短路分析的具体步骤如下：2.4.1 收集系统信息：包括电路图纸、设备参数和运行记录等。

2.4.2 建立系统模型：根据收集到的信息，建立电力系统的模型，包括设备的连接关系、电阻、电抗等参数。

2.4.3 进行计算或仿真：根据选定的分析方法，进行理论计算或模拟计算，得出短路时电流、电压分布等结果。

2.4.4 检测和验证：通过实测数据对计算结果进行检测和验证，确定计算结果的准确性。

2.4.5 分析与诊断：根据计算或实测结果，分析短路的位置、原因和影响范围。

2.4.6 提出处理方案：根据分析结果，提出具体的短路处理方案，包括设备更换、改进运维措施等。

3. 短路的处理方法与措施在确定了短路位置和原因后，需要采取相应的处理方法和措施，避免短路带来的严重后果：3.1 断开电源：对于出现短路的设备或电路，应立即切断电源，以防止短路电流继续流动导致更多损失。

电力系统中的短路故障分析与应对在现代社会中，电力系统的稳定运行对于各行各业以及人们的日常生活至关重要。

然而，短路故障是电力系统中常见且危害较大的一种故障类型。

了解短路故障的特点、成因，掌握有效的应对措施，对于保障电力系统的安全可靠运行具有重要意义。

短路故障，简单来说，就是指电力系统中正常运行情况以外的相与相之间或相与地之间的短接。

这种短接会导致电流瞬间急剧增大，可能引发一系列严重的后果。

短路故障产生的原因多种多样。

首先，设备老化和绝缘损坏是常见的因素。

随着电力设备使用时间的增长，其绝缘性能可能会逐渐下降，在外界因素的影响下，如过电压、潮湿、高温等，容易发生绝缘击穿，从而导致短路。

其次，自然灾害也可能引发短路。

例如，雷击可能使电力线路或设备瞬间过电压，造成绝缘损坏而短路；强风可能导致线路舞动、树枝触碰线路等，引发相间短路。

再者，人为操作失误或违规作业也不容忽视。

在电力设备的安装、维护和检修过程中，如果操作不当，可能会误碰带电部位，或者损坏设备的绝缘，引发短路故障。

另外，电力系统的设计和规划不合理，如线路间距过小、设备选型不当等，也会增加短路故障的发生概率。

短路故障一旦发生，会带来诸多不良影响。

从电流方面来看，短路瞬间电流会急剧增大，可能达到正常电流的几十倍甚至上百倍。

如此大的电流会产生巨大的电动力，可能导致电气设备的变形、损坏，如变压器绕组的扭曲、断路器触头的熔焊等。

同时，电流的热效应也会使设备温度迅速升高，严重时会引发火灾。

从电压方面来说，短路点附近的电压会大幅下降，影响到周边用户的正常用电。

对于一些对电压稳定性要求较高的设备，如电子设备、精密仪器等，可能会因电压骤降而无法正常工作，甚至损坏。

此外，短路故障还可能导致电力系统的振荡，破坏系统的稳定性，严重时可能引发大面积停电事故。

为了应对短路故障，电力系统采取了一系列的保护措施。

继电保护装置是其中的关键。

继电保护装置能够快速检测到短路故障的发生，并及时动作，将故障部分从系统中切除，以减少故障的影响范围。

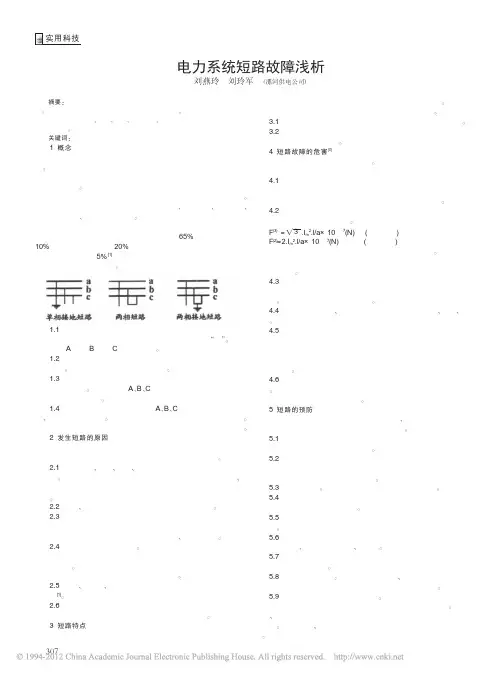

实用科技摘要：破坏电力系统正常运行的最为常见的原因是各种类型的短路故障。

它危害性极大，由此引发的其他电气故障也最多。

本文简要探讨了各种类型的短路故障的原因、特点、危害、查找方法、预防措施等，对指导生产有一定的参考作用。

关键词：短路原因特点故障短路预防1概念电力系统的短路故障，是指不同电位导电部分之间的不正常短接。

由于此时故障点的阻抗变得很小，电流便会在一瞬间升高，短路点以前的电压下降，会影响到电力系统的稳定运行，严重短路甚至会造成系统瘫痪。

在正常运行时，除中性点外，相与相或者相与地之间是绝缘的。

三相系统中，短路故障的基本类型为三相短路、两相短路、单相短路、单相短路接地、两相短路接地等。

其中，三相短路属对称短路，其它形式的短路，均属不对称短路；在中性点直接接地的系统中，发生单相短路接地故障最为常见，大约占短路故障的65%，两相短路约占10%，两相短路接地约占20%，发生三相短路故障的可能性最小，虽然只占短路故障的5%[1]左右，却是危害系统最严重的，在实际中一定要引起我们的足够重视。

1．1单相接地短路：是指三相交流供电系统中一根相线与大地成等电位状态，既该相线的电位与大地的电位相等，都是“零”。

通俗的讲就是A相或B相或C相一相接地。

1．2两相短路：任意两相导线，直接金属性连接或经过小阻抗连接在一起。

通俗讲指两相直接短接在一起。

1．3两相短路接地：是指三相交流供电系统中两根相线与大地成等电位状态了。

通俗讲就是A、B、C三相中的任意两相同时与大地的无电阻的直接连接。

1．4三相短路：就是电力系统内A、B、C三相在某一点的零电阻、零电抗的直接连接。

这时会产生很大的短路电流，破坏程度很大。

三相短路分三种：单相接地短路；两相之间短路；三相全部短路。

2发生短路的原因产生短路的原因有很多，既有客观的，也有主观的，但是主要原因是电气设备载流部分的相间绝缘或者相对地绝缘被损坏。

2．1由于设计、制造、安装、维护不当等造成的设备缺陷发展成为短路。

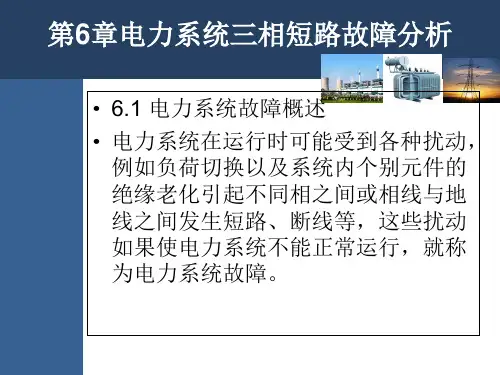

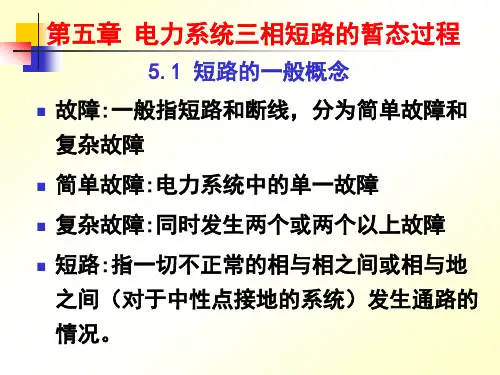

第一节电力系统故障概述在电力系统的运行过程中,时常会发生故障,如短路故障、断线故障等。

其中大多数是短路故障（简称短路)。

所谓短路,是指电力系统正常运行情况以外的相与相之间或相与地（或中性线)之间的连接。

在正常运行时，除中性点外,相与相或相与地之间是绝缘的。

表7—1示出三相系统中短路的基本类型。

电力系统的运行经验表明，单相短路接地占大多数。

三相短路时三相回路依旧是对称的，故称为对称短路;其它几种短路均使三相回路不对称，故称为不对称短路。

上述各种短路均是指在同一地点短路,实际上也可能是在不同地点同时发生短路，例如两相在不同地点短路.产生短路的主要原因是电气设备载流部分的相间绝缘或相对地绝缘被损坏。

例如架空输电线的绝缘子可能由于受到过电压(例如由雷击引起）而发生闪络或由于空气的污染使绝缘子表面在正常工作电压下放电。

再如其它电气设备，发电机、变压器、电缆等的载流部分的绝缘材料在运行中损坏.鸟兽跨接在裸露的导线载流部分以及大风或导线覆冰引起架空线路杆塔倒塌所造成的短路也是屡见不鲜的.此外，运行人员在线路检修后未拆除地线就加电压等误操作也会引起短路故障。

电力系统的短路故障大多数发生在架空线路部分。

总之,产生短路的原因有客观的，也有主观的,只要运行人员加强责任心，严格按规章制度办事，就可以把短路故障的发生控制在一个很低的限度内。

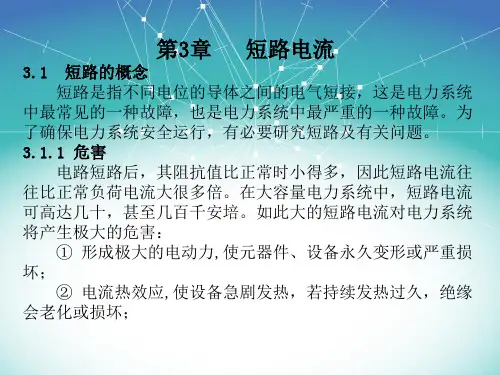

表7-1 短路类型短路对电力系统的正常运行和电气设备有很大的Array危害。

在发生短路时，由于电源供电回路的阻抗减小以及突然短路时的暂态过程,使短路回路中的短路电流值大大增加，可能超过该回路的额定电流许多倍。

短路点距发电机的电气距离愈近（即阻抗愈小），短路电流愈大。

例如在发电机机端发生短路时,流过发电机定子回路的短路电流最大瞬时值可达发电机额定电流的10~15倍。

在大容量的系统中短路电流可达几万甚至几十万安培。

短路点的电弧有可能烧坏电气设备。

短路电流通过电气设备中的导体时，其热效应会引起导体或其绝缘的损坏.另一方面，导体也会受到很大的电动力的冲击，致使导体变形,甚至损坏。

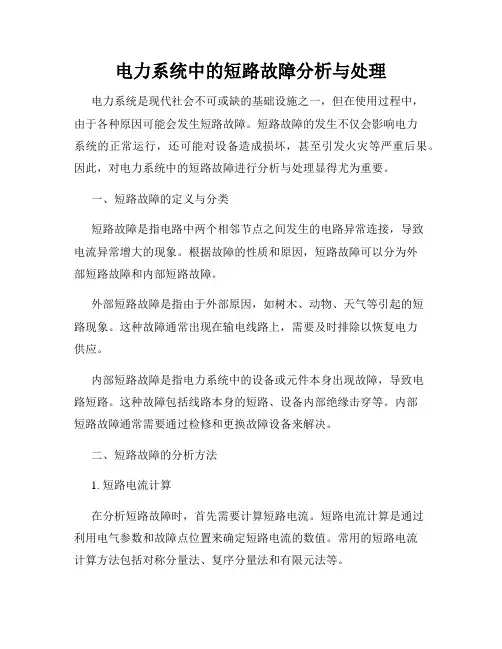

电力系统中的短路故障分析与处理电力系统是现代社会不可或缺的基础设施之一，但在使用过程中，由于各种原因可能会发生短路故障。

短路故障的发生不仅会影响电力系统的正常运行，还可能对设备造成损坏，甚至引发火灾等严重后果。

因此，对电力系统中的短路故障进行分析与处理显得尤为重要。

一、短路故障的定义与分类短路故障是指电路中两个相邻节点之间发生的电路异常连接，导致电流异常增大的现象。

根据故障的性质和原因，短路故障可以分为外部短路故障和内部短路故障。

外部短路故障是指由于外部原因，如树木、动物、天气等引起的短路现象。

这种故障通常出现在输电线路上，需要及时排除以恢复电力供应。

内部短路故障是指电力系统中的设备或元件本身出现故障，导致电路短路。

这种故障包括线路本身的短路、设备内部绝缘击穿等。

内部短路故障通常需要通过检修和更换故障设备来解决。

二、短路故障的分析方法1. 短路电流计算在分析短路故障时，首先需要计算短路电流。

短路电流计算是通过利用电气参数和故障点位置来确定短路电流的数值。

常用的短路电流计算方法包括对称分量法、复序分量法和有限元法等。

2. 故障点定位确定短路故障点的位置是解决故障的关键。

可以利用保护装置的故障信息提供线索，也可以通过现场实地勘查来确定故障点位置。

通过准确确定故障点位置，可以缩小故障范围，提高故障处理的效率。

3. 故障原因分析分析短路故障的原因是防止类似故障再次发生的关键。

故障原因可能涉及设备老化、材料缺陷、设计错误等众多方面。

通过仔细分析故障原因，可以制定合理的预防措施，提高电力系统的可靠性和安全性。

三、短路故障的处理方法1. 快速隔离故障在发生短路故障后，第一步是要及时隔离故障点，防止故障扩大。

可以通过保护装置的动作来实现快速隔离。

2. 检修故障设备隔离故障后，需要对故障设备进行检修或更换。

对于外部短路故障，可以进行简单的绝缘修复或清理工作。

对于内部短路故障，根据具体情况进行检修和更换。

3. 恢复正常供电在隔离和检修后，需要进行供电恢复工作，确保电力系统能够正常运行。

电力系统短路故障分析及识别摘要：随着现代社会的发展，电力逐渐成为一种不可代替的能源。

若是电力系统出现了故障，必然会对人民生活和国家经济产生重大的影响。

通过MATLAB软件建立模型，对短路故障进行仿真，分析并提取其中的故障特征，这有助于对电力系统的安全稳定运行的研究。

关键词：电力系统；系统建模；故障仿真；故障识别1.短路故障简介电力系统在运行时，常常会发生故障，短路是电力系统严重故障中的其中一种，所谓电力系统短路，是指电力系统正常运行以外的相与地之间或相与相之间的错误连接。

电力系统的故障来说可以分为两大类：横向故障和纵向故障。

纵向故障主要指各种类型的断线故障，横向故障是指各类型的短路故障，主要有单相接地短路、两相接地短路、两相相间短路以及三相短路。

发生三相短路时，由于被短路的三相阻抗相等，因此，三相电流和电压仍是对称的，又称对称短路；其余几种短路，因系统的三相结构遭受到破坏，网络中的三相电压、电流不对称，称为不对称短路。

短路会产生很大的危害，会严重影响电力系统的正常运行和电气设备的寿命。

发生短路时，电力系统从正常状态过渡到短路状态，在这一暂态过程中，短路电流会大大增大，其瞬间释放的热量也非常巨大，严重超过了线路正常运行时的发热量，不仅绝缘层会烧坏，还会使金属熔化，引起可燃物燃烧发生火灾。

除了产生热效应，导体还会受到很大的点动力的冲击，导致导体变形，严重的还会损坏。

2.短路故障分析电力系统通常是指由发电机、变压器、电力线路、用户等在电气上相互连接组成的三相交流系统。

图1是基于MATLAB软件建立的无限大容量电力系统模型。

图1 无限大容量电力系统模型图图中分为两个模块，一个是主电路模块，另一个是测量电路模块。

用电力系统模型进行各种类型的短路故障仿真，将得到的信息加以分析、整合，得到如下结论。

单相接地短路故障：故障点的故障相电压变为零，故障相电流产生剧烈变化，大体上呈正弦规律变化，电力系统的故障相电压会降低，而故障相电流会增大，并且出现零序分量。

电力系统短路计算方法分析概述电力系统是由发电机、变电站、输电线路、配电线路、负荷和自动化控制设备等组成的。

在这个大系统中，短路是很常见的一种故障。

短路会对电力系统造成损害，引起重大的事故，因此很有必要对电力系统进行短路计算，以确保电力系统的可靠性和安全性。

在本文中，我们将介绍电力系统短路计算的基本概念和常用方法。

这些方法包括短路电流计算方法、阻抗矩阵计算方法、节点分析法、传输矩阵法和元件双端阻抗法等。

短路电流计算方法短路电流计算是确定电力系统中短路电流大小的最常用方法。

在这种方法中，首先需要确定系统中所有活动发电机和负荷的短路电流。

这些短路电流可以通过使用相应的短路电流计算公式来计算得出。

短路电流计算方法的精度取决于所使用的短路电流计算公式的精度。

一般来说，越复杂的方法计算出的短路电流值越准确。

但是，这些方法需要更大的计算量和更长的计算时间。

阻抗矩阵计算方法阻抗矩阵计算方法是一种比较常用的计算短路电流的方法。

这种方法将电力系统建模为一组阻抗矩阵，短路电流可以通过使用矩阵乘法来计算得出。

使用阻抗矩阵计算方法，一个电力系统可以被分解为多个等效电路。

这种方法的精度非常高，但需要更多的计算时间。

节点分析法节点分析法是一种计算短路电流的简单有效的方法。

在这种方法中，电力系统被分解为多个节点。

然后通过计算每个节点的短路电流，可以得出整个系统的短路电流。

节点分析法适用于较小的电力系统。

它的优点是计算速度很快，但是在大型电力系统中，此方法的精度有限。

传输矩阵法传输矩阵法是一种比较复杂的短路电流计算方法。

在这种方法中，电力系统被建模为一个多端口网络。

利用传输矩阵法，可以计算出电力系统中任意两点之间的电流。

传输矩阵法的优点是可以计算任意两个点之间的电流，形成一张电路图，但是在大型电力系统中，此方法的计算量很大，需要更长的计算时间。

元件双端阻抗法元件双端阻抗法主要应用于高电压电力系统，其原理是根据电路中各个元件的双端阻抗数据计算短时电流。
