硅酸盐水泥熟料的组成_水泥工艺学

硅酸盐水泥熟料的主要化学成分
硅酸盐水泥熟料主要由三种化学成分组成，分别是C3S、C2S和C3A。

其中，C3S（三钙硅酸盐）占熟料总量的50-70%，是水泥的主要硬化成分，其反应速率最快，强度发展也最快；C2S（二钙硅酸盐）占熟料总量的20-30%，在水泥硬化过程中，其反应速率比C3S要慢，但是强度发展时间长；C3A（三钙铝酸盐）占熟料总量的5-10%，它是水泥中的一种玻璃质体，可以迅速反应生成一定强度的水化产物，但是熟料中的C3A含量过高会导致水泥的早期强度过高、后期强度下降。

此外，熟料中还含有少量的C4AF（四钙铁酸盐）和游离氧化钙等成分。

这些成分的含量和比例决定了水泥的品种和性能。

- 1 -。

硅酸盐水泥熟料
硅酸盐水泥熟料，作为一种重要的建筑材料，在建筑行业中扮演着关键的角色。

本文将介绍硅酸盐水泥熟料的基本特性、生产工艺以及应用领域。

硅酸盐水泥熟料特性
硅酸盐水泥熟料是一种无机胶凝材料，主要成分包括氧化硅、氧化铝、氧化铁等。

其特点包括化学稳定性高、抗腐蚀性能强、初凝和终凝时间适中等。

硅酸盐水泥熟料在水中反应生成水化硅酸钙胶凝物质，可以有效提高混凝土的强度和耐久性。

硅酸盐水泥熟料的生产工艺
硅酸盐水泥熟料的生产过程通常包括原料的研磨混合、烧成和磨研等步骤。

其中，石灰石、粘土、铁矿石等是硅酸盐水泥熟料的主要原料，经过物理混合、烧成和磨研后，最终得到成品硅酸盐水泥熟料。

硅酸盐水泥熟料的应用领域
硅酸盐水泥熟料广泛应用于建筑行业中，主要用于混凝土搅拌站、道路建设、
水泥制品生产等领域。

硅酸盐水泥熟料作为一种高强度、高耐久性的建筑材料，被广泛应用于各类工程中，为建筑结构的稳定性和耐久性提供了重要保障。

综上所述，硅酸盐水泥熟料作为一种重要的建筑材料，具有优异的性能和广泛
的应用领域。

随着建筑行业的不断发展，硅酸盐水泥熟料在市场中的地位将更加重要，为建筑工程的发展提供强有力的支持。

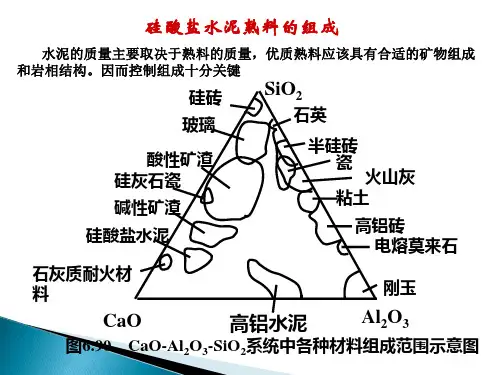

硅酸盐水泥熟料的组成一.熟料的化学组成硅酸盐水泥熟料主要由CaO,SiO2, AI2O3和Fe2O3四种氧化物组成,通常在熟料中占95%左右。

同时还含有5%的少量氧化物,如MgO,SO3,以及碱K2O、Na2O。

氧化物对熟料的锻烧和水泥性质的影响：CaO是水泥熟料中最主要成份, SiO2含量较多, AI2O3和Fe2O3含量较少.在水泥熟料中,氧化钙、氧化硅、氧化铝和氧化铁不是以单独的氧化物存在,而是经高温锻烧后,以两种或两种以上的氧化物反应生成多种矿物集合体,其结晶细小,因此熟料是一种多矿物组成的结晶细小的人造岩石。

硅酸盐水泥熟料主要由下面四种矿物组成：硅酸三钙：3CaO.SiO2.简写为:C3S硅酸二钙:：2CaO.SiO2.简写为:C2S铝酸三钙：3CaO.AI2O3,.简写为:C3A铁铝酸四钙：4CaO.Al2O3.Fe2O3,简写为:C4AF硅酸盐水泥熟料中,以上四种矿物占95%以上,硅酸盐矿物C3S和C2S含量约占75%左右,熔剂矿物C3A和C4AF含量约占22%左右,在锻烧过程中,C3A和C4AF与氧化镁、碱等,在1250-1280℃开始,会逐渐熔融成液相,以促进C3S的顺利形成,故称为熔剂矿物。

二.熟料的矿物组成1.硅酸三钙:主要由硅酸二钙和氧化钙反应生成,是硅酸盐水泥熟料的主要矿物,其含量通常为50%左右,有的高达60%以上,纯C3S只在2065-1250℃温度范围内稳定,在2065℃以上一致熔融为CaO和液相,在1250℃以下分解为C2S和CaO,实际上C3S的分解反应进行得比较缓慢,致使纯C3S在室温下可以呈介稳状态存在。

在硅酸盐水泥熟料中,硅酸三钙并不以纯的形式存在,总含有少量的其它氧化物如氧化镁、氧化铝等形成固熔体,称为阿利特或A矿,纯硅酸三钙颜色洁白,当熟料中含有少量氧化铬Cr2O3时,阿利特呈绿色,含氧化钴时,随钴的价数不同,可得浅兰色或玫瑰色,阿利特的密度为3.14-3.25g/cm3。

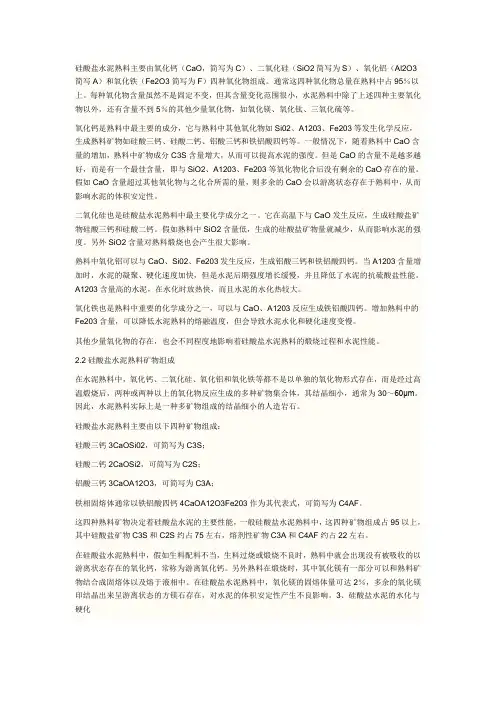

硅酸盐水泥熟料主要由氧化钙（CaO，简写为C）、二氧化硅（SiO2简写为S）、氧化铝（Al2O3简写A）和氧化铁（Fe2O3简写为F）四种氧化物组成。

通常这四种氧化物总量在熟料中占95％以上。

每种氧化物含量虽然不是固定不变，但其含量变化范围很小，水泥熟料中除了上述四种主要氧化物以外，还有含量不到5％的其他少量氧化物，如氧化镁、氧化钛、三氧化硫等。

氧化钙是熟料中最主要的成分，它与熟料中其他氧化物如Si02、A1203、Fe203等发生化学反应，生成熟料矿物如硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙等。

一般情况下，随着熟料中CaO含量的增加，熟料中矿物成分C3S含量增大，从而可以提高水泥的强度。

但是CaO的含量不是越多越好，而是有一个最佳含量，即与SiO2、A1203、Fe203等氧化物化合后没有剩余的CaO存在的量。

假如CaO含量超过其他氧化物与之化合所需的量，则多余的CaO会以游离状态存在于熟料中，从而影响水泥的体积安定性。

二氧化硅也是硅酸盐水泥熟料中最主要化学成分之一。

它在高温下与CaO发生反应，生成硅酸盐矿物硅酸三钙和硅酸二钙。

假如熟料中SiO2含量低，生成的硅酸盐矿物量就减少，从而影响水泥的强度。

另外SiO2含量对熟料煅烧也会产生很大影响。

熟料中氧化铝可以与CaO、Si02、Fe203发生反应，生成铝酸三钙和铁铝酸四钙。

当A1203含量增加时，水泥的凝聚、硬化速度加快，但是水泥后期强度增长缓慢，并且降低了水泥的抗硫酸盐性能。

A1203含量高的水泥，在水化时放热快，而且水泥的水化热较大。

氧化铁也是熟料中重要的化学成分之一，可以与CaO、A1203反应生成铁铝酸四钙。

增加熟料中的Fe203含量，可以降低水泥熟料的熔融温度，但会导致水泥水化和硬化速度变慢。

其他少量氧化物的存在，也会不同程度地影响着硅酸盐水泥熟料的煅烧过程和水泥性能。

2.2硅酸盐水泥熟料矿物组成在水泥熟料中，氧化钙、二氧化硅、氧化铝和氧化铁等都不是以单独的氧化物形式存在，而是经过高温煅烧后，两种或两种以上的氧化物反应生成的多种矿物集合体，其结晶细小，通常为30～60μm。

硅酸盐水泥熟料的主要化学成分
硅酸盐水泥熟料是一种主要用于建筑材料的原料。

其主要化学成分包括三种氧化物，即氧化钙(CaO)、氧化硅(SiO2)和氧化铝(Al2O3)。

其中，氧化钙是硅酸盐水泥熟料的主要成分，占熟料重量的60%~70%左右，氧化硅和氧化铝分别占20%~25%和5%~10%。

硅酸盐水泥熟料的化学成分对其性能和用途具有重要影响。

氧化钙是水泥的主要凝结物质，能够与水反应生成水合钙硅酸盐、水合钙铝酸盐等凝胶物质，从而形成强度较高的水泥石。

氧化硅和氧化铝则主要起到调节水泥石的凝固反应速率、控制水泥石的凝聚性和增强水泥石的耐久性的作用。

总之，硅酸盐水泥熟料的主要化学成分是氧化钙、氧化硅和氧化铝。

这些成分的比例和性质对水泥的性能和用途有着重要影响。

- 1 -。
