关于汽轮机胀差大处理方案的建议

汽轮发电机低压缸胀差大原因分析及处理汽轮发电机是一种利用汽轮机转动发电机发电的装置。

汽轮发电机的低压缸胀差是指在使用过程中，低压缸前后缸衬之间的胀差变大，导致压力泄漏增加，功率减弱，工作效率下降的问题。

下面将对汽轮发电机低压缸胀差大的原因进行分析，并提供相应的解决方法。

1.低压缸衬材质问题：低压缸衬材质选择不合适，导致其抗热胀性能不足，容易在工作温度下产生较大胀差。

解决方法是更换高性能的衬套材料，如高温合金。

2.温度控制问题：在汽轮发电机运行中，由于管路、冷却系统等问题，导致低压缸温度控制不良，超过了设计要求，造成衬套过度膨胀，胀差增大。

解决方法是优化冷却系统，确保低压缸温度在可控范围内。

3.衬套密封不良：低压缸衬套与缸体之间的密封不良导致压力泄漏，增加了压力差，使得衬套产生较大胀差。

解决方法是检查并修复衬套密封问题，确保衬套与缸体之间的紧密连接。

4.衬材磨损问题：低压缸衬套长时间使用后，由于磨损、疲劳等原因，失去了原有的密封性能，导致胀差增大。

解决方法是定期检查衬套磨损情况，及时更换磨损严重的衬套，延长发电机使用寿命。

5.运行过程中的振动问题：汽轮发电机在运行过程中受到振动的影响，振动过大会导致低压缸衬套松动，增加了胀差。

解决方法是加强对汽轮发电机的振动监测和控制，有效减小振动对衬套的影响。

综上所述，汽轮发电机低压缸胀差大的原因可能是多方面的，包括材料、温度控制、密封、磨损和振动等问题。

针对这些原因，需要进行相应的处理方法，如更换衬套材料、优化温度控制系统、修复密封问题、定期更换磨损的衬套以及加强振动监测和控制。

通过这些措施，可以有效降低低压缸胀差，提高汽轮发电机的运行效率和使用寿命。

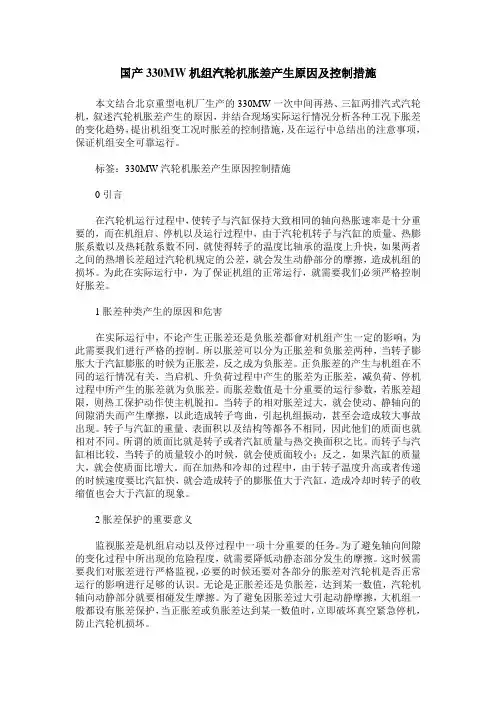

国产330MW机组汽轮机胀差产生原因及控制措施本文结合北京重型电机厂生产的330MW一次中间再热、三缸两排汽式汽轮机，叙述汽轮机胀差产生的原因，并结合现场实际运行情况分析各种工况下胀差的变化趋势，提出机组变工况时胀差的控制措施，及在运行中总结出的注意事项，保证机组安全可靠运行。

标签：330MW汽轮机胀差产生原因控制措施0引言在汽轮机运行过程中，使转子与汽缸保持大致相同的轴向热胀速率是十分重要的，而在机组启、停机以及运行过程中，由于汽轮机转子与汽缸的质量、热膨胀系数以及热耗散系数不同，就使得转子的温度比轴承的温度上升快，如果两者之间的热增长差超过汽轮机规定的公差，就会发生动静部分的摩擦，造成机组的损坏。

为此在实际运行中，为了保证机组的正常运行，就需要我们必须严格控制好胀差。

1胀差种类产生的原因和危害在实际运行中，不论产生正胀差还是负胀差都會对机组产生一定的影响，为此需要我们进行严格的控制。

所以胀差可以分为正胀差和负胀差两种，当转子膨胀大于汽缸膨胀的时候为正胀差，反之成为负胀差。

正负胀差的产生与机组在不同的运行情况有关，当启机、升负荷过程中产生的胀差为正胀差，减负荷、停机过程中所产生的胀差就为负胀差。

而胀差数值是十分重要的运行参数，若胀差超限，则热工保护动作使主机脱扣。

当转子的相对胀差过大，就会使动、静轴向的间隙消失而产生摩擦，以此造成转子弯曲，引起机组振动，甚至会造成较大事故出现。

转子与汽缸的重量、表面积以及结构等都各不相同，因此他们的质面也就相对不同。

所谓的质面比就是转子或者汽缸质量与热交换面积之比。

而转子与汽缸相比较，当转子的质量较小的时候，就会使质面较小；反之，如果汽缸的质量大，就会使质面比增大。

而在加热和冷却的过程中，由于转子温度升高或者传递的时候速度要比汽缸快，就会造成转子的膨胀值大于汽缸，造成冷却时转子的收缩值也会大于汽缸的现象。

2胀差保护的重要意义监视胀差是机组启动以及停过程中一项十分重要的任务。

汽轮机差胀过大的原因分析及改进措施摘要: 从相对膨胀产生的理论出发, 针对焦作韩电发电有限公司1 号机的实际情况, 分启动和运行 2 个过程, 对汽轮机相对膨胀值大的原因进行了分析, 并介绍了所采取的相应控制措施或注意事项, 以及在实际生产中起到的作用作出了举例证明。

关键词: 相对膨胀; 滑销; 温升率1前言我公司1 号汽轮机型号是C C50-8.83/4。

22/1。

57, 系哈尔宾汽轮机厂生产的双缸、单轴、双抽汽凝汽式汽轮机, 进汽温度535℃, 额定进汽量为224t, 中压额定抽汽量为30吨, 最大抽汽量为60吨。

低压抽汽量为50吨，最大抽汽量为50吨。

该机组投运后, 相对膨胀值及机组转动产生的噪声明显偏大, 特别是在启动过程中, 相对膨胀值超过规定值, 影响开机升速和升负荷时间, 是制约顺利开机的主要因素。

投运初期, 开机时间在10h以上, 开机时间明显偏长。

2控制相对膨胀的重要性金属物件在受热后, 向各个方向膨胀, 高温高压汽轮机从冷态启动到带额定负荷运行, 金属温度的变化很大400～500℃。

因此, 汽缸及汽轮机各部件的轴向、垂直、水平各个方向的尺寸都会因受热明显增大。

汽轮机各部件膨胀量不同, 使得各部件的相对位置发生变化, 其变化量超过汽轮机动静部分的允许间隙后, 动静部件将会发生磨擦, 导致汽轮机损坏, 甚至报废等严重后果。

为了控制汽轮机的动静部分不摩擦, 汽缸的轴向膨胀和汽缸与转子的相对膨胀就成为开机过程中重要的控制指标。

汽轮机在启动暖机过程, 转子以推力轴承机头,1号瓦处为死点向后膨胀, 汽缸以后轴承座中点2 号瓦处为死点向前膨胀, 二者的膨胀差值即为相对膨胀习惯称为胀差。

当转子膨胀值大于汽缸膨胀值时, 相对膨胀为正值, 该值过大时可造成动叶片出口处与下级喷嘴摩擦。

当转子膨胀值小于汽缸膨胀值时, 相对膨胀为负值, 该值过大时可造成动叶片进口处与喷嘴摩擦。

因此, 汽轮机的相对膨胀值的控制相当重要。

汽轮机轴向位移与胀差汽轮机轴向位移与胀差 (1)一、汽轮机轴向位移增大的原因 (1)二、汽轮机轴向位移增大的处理 (1)三、汽机轴向位移测量失灵的运行对策 (1)汽轮机的热膨胀和胀差 (2)相關提問： (2)1、轴向位移和胀差的概念 (3)2、轴向位移和胀差产生的原因（影响机组胀差的因素） (3)使胀差向正值增大的主要因素简述如下： (3)使胀差向负值增大的主要原因： (4)正胀差 - 影响因素主要有： (4)3、轴向位移和胀差的危害 (6)4、机组启动时胀差变化的分析与控制 (6)1、汽封供汽抽真空阶段。

(7)2、暖机升速阶段。

(7)3、定速和并列带负荷阶段。

(7)5、汽轮机推力瓦温度的防控热转贴 (9)1 润滑油系统异常 (9)2 轴向位移增大 (9)3 汽轮机单缸进汽 (10)4 推力轴承损坏 (10)5 任意调速汽门门头脱落 (10)6 旁路系统误动作 (10)7 结束语 (10)汽轮机轴向位移与胀差轴向位移增大原因及处理一、汽轮机轴向位移增大的原因1）负荷或蒸汽流量突变；2）叶片严重结垢；3）叶片断裂；4）主、再热蒸汽温度和压力急剧下降；5）轴封磨损严重，漏汽量增加；6）发电机转子串动；7）系统周波变化幅度大；8）凝汽器真空下降；9）汽轮机发生水冲击；10）推力轴承磨损或断油。

二、汽轮机轴向位移增大的处理1）当轴向位移增大时，应严密监视推力轴承的进、出口油温、推力瓦金属温度、胀差及机组振动情况；2）当轴向位移增大至报警值时，应报告值长、运行经理，要求降低机组负荷；3）若主、再热蒸汽参数异常，应恢复正常；4）若系统周波变化大、发电机转子串动，应与PLN调度联系，以便尽快恢复正常；5）当轴向位移达－1.0mm或+1.2mm时保护动作机组自动停机。

否则手动打闸紧急停机；6）轴向位移增大虽未达跳机值，但机组有明显的摩擦声及振动增加或轴承回油温度明显升高应紧急停机；7）若轴向位移增大而停机后，必须立即检查推力轴承金属温度及轴承进、回油温度，并手动盘车检查无卡涩，方可投入连续盘车，否则进行定期盘车。
