拉压力传感器和扭矩传感器的区别

拉压力传感器又叫电阻应变式传感器，隶属于称重传感器系列，是一种将物理信号转变为可测量的电信号输出的装置。

下面就由该产品的研发生产销售厂家高灵传感具体介绍一下吧，希望可以帮助到大家。

目前拉压力传感器广泛运用在工业称重系统、平台秤、电子秤、吊钩秤、配料秤等测力场合。

在使用该产品之前，需要对以下几点知识有较清楚的了解。

一、拉压力传感器原理拉压力传感器是以弹性体为中介，通过力作用在帖传感器两边的电阻应片使它的阻值发生变化，再经过相应的电路转换为电的信号，从而实现后面的控制。

它的优点是精度高，测量范围广,寿命长,结构简单，频响特性好。

二、拉压力传感器特点（1）线性度：指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。

定义为在全量程范围内实际特性曲线与拟合直线之间的最大偏差值与满量程输出值之比。

（2）灵敏度：灵敏度是传感器静态特性的一个重要指标。

其定义为输出量的增量与引起该增量的相应输入量增量之比。

用S表示灵敏度。

（3）迟滞：传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象成为迟滞。

对于同一大小的输入信号，传感器的正反行程输出信号大小不相等，这个差值称为迟滞差值。

（4）重复性：重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

（5）漂移：传感器的漂移是指在输入量不变的情况下，传感器输出量随着时间变化，这个现象称为漂移。

产生漂移的原因有两个方面：一是传感器自身结构参数；二是周围环境（如温度、湿度等）。

蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。

公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。

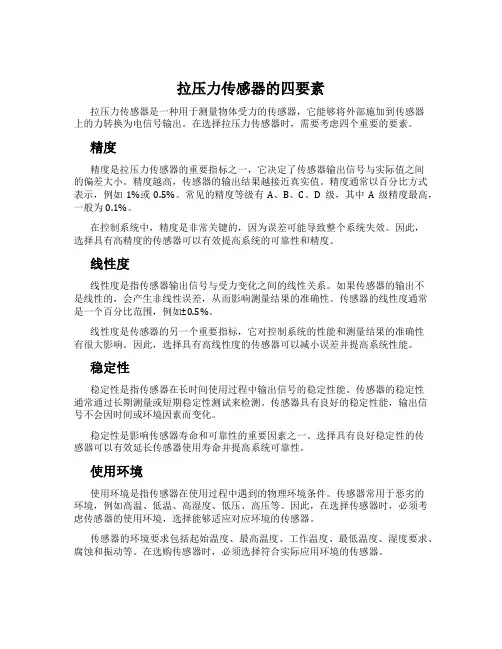

拉压力传感器的四要素拉压力传感器是一种用于测量物体受力的传感器，它能够将外部施加到传感器上的力转换为电信号输出。

在选择拉压力传感器时，需要考虑四个重要的要素。

精度精度是拉压力传感器的重要指标之一，它决定了传感器输出信号与实际值之间的偏差大小。

精度越高，传感器的输出结果越接近真实值。

精度通常以百分比方式表示，例如1%或0.5%。

常见的精度等级有A、B、C、D级，其中A级精度最高，一般为0.1%。

在控制系统中，精度是非常关键的，因为误差可能导致整个系统失效。

因此，选择具有高精度的传感器可以有效提高系统的可靠性和精度。

线性度线性度是指传感器输出信号与受力变化之间的线性关系。

如果传感器的输出不是线性的，会产生非线性误差，从而影响测量结果的准确性。

传感器的线性度通常是一个百分比范围，例如±0.5%。

线性度是传感器的另一个重要指标，它对控制系统的性能和测量结果的准确性有很大影响。

因此，选择具有高线性度的传感器可以减小误差并提高系统性能。

稳定性稳定性是指传感器在长时间使用过程中输出信号的稳定性能。

传感器的稳定性通常通过长期测量或短期稳定性测试来检测。

传感器具有良好的稳定性能，输出信号不会因时间或环境因素而变化。

稳定性是影响传感器寿命和可靠性的重要因素之一。

选择具有良好稳定性的传感器可以有效延长传感器使用寿命并提高系统可靠性。

使用环境使用环境是指传感器在使用过程中遇到的物理环境条件。

传感器常用于恶劣的环境，例如高温、低温、高湿度、低压、高压等。

因此，在选择传感器时，必须考虑传感器的使用环境，选择能够适应对应环境的传感器。

传感器的环境要求包括起始温度、最高温度、工作温度、最低温度、湿度要求、腐蚀和振动等。

在选购传感器时，必须选择符合实际应用环境的传感器。

结论在选择拉压力传感器时，应该关注精度、线性度、稳定性和使用环境等要素。

选择合适的传感器不仅可以提高系统的可靠性和精度，还可以延长传感器使用寿命和提高系统性能。

汽车扭矩传感器原理
汽车扭矩传感器是一种用于测量发动机输出扭矩的装置。

它可以通过测量发动机输出轴上的扭矩来确定引擎的输出能力和负载情况。

汽车扭矩传感器的工作原理是基于应力和应变之间的关系。

它通常由一个弹性元件和一个测量装置组成。

弹性元件，通常是一个扭转弹簧或者柔性传动系统，将扭矩从引擎输出轴传递到测量装置上。

当引擎输出扭矩时，弹性元件会发生扭曲，导致扭矩在测量装置上产生反应。

测量装置，一般是一种敏感的电子传感器，可以将扭矩转化为电信号。

这种传感器通常使用霍尔效应、应变计或者电容变化等原理来进行测量。

当扭矩传递到测量装置上时，它会产生与扭矩大小成正比的电信号。

通过读取测量装置输出的电信号，车辆控制单元可以确定发动机的输出扭矩。

这将有助于控制车辆的动力分配、传动系统的调整以及驱动方式的优化，提高行车安全性和燃油效率。

总而言之，汽车扭矩传感器利用弹性元件和测量装置的协同作用，将发动机输出扭矩转化为电信号，从而实现对车辆性能的监测和控制。

拉压力传感器原理1. 前言随着科技的不断发展，传感器在工业、农业、医疗等领域得到广泛应用。

拉压力传感器作为一种常用的传感器，可以感知物体受到的力，并将其转化为电信号输出，被广泛应用于负荷测量、控制系统、智能家居等领域。

本文将深入探讨拉压力传感器的原理及其应用。

2. 拉压力传感器工作原理2.1 拉压力传感器构造拉压力传感器主要由弹性体、负载膜片、电桥和电路组成。

弹性体用于承受物体施加的力，其特点是具有一定的弹性和变形能力。

负载膜片是弹性体上的一个金属薄膜，当外力作用于弹性体时，负载膜片发生变形。

电桥是将负载膜片的变形转化成电信号输出的重要组成部分。

电路用于对电桥的信号进行放大和处理，最终输出一个与受力大小成正比的电信号。

2.2 拉压力传感器工作原理拉压力传感器的工作原理基于电阻的变化。

当外力作用于传感器时，弹性体产生变形，进而使负载膜片产生变形。

负载膜片上的金属薄膜的变形会导致电阻的变化。

拉压力传感器中常采用的是应变片（Strain Gauge）作为负载膜片，应变片是一种电阻变化率极高的电阻片，在压力作用下可以产生较大的电阻变化。

应变片的工作原理是基于金属或半导体材料在受力下发生变形，从而改变了内部微观结构，进而影响材料的电阻。

当应变片受到拉力时，其电阻值增加；当受到压力时，其电阻值减小。

通过测量电阻的变化，拉压力传感器可以转换成相应的电信号输出。

3. 拉压力传感器的应用3.1 负荷测量拉压力传感器在负荷测量领域有着广泛的应用。

在工业机械领域，拉压力传感器可以用于监测机械设备的负荷变化，实时了解设备的工作状态，从而进行负荷控制和故障诊断。

在物流仓储领域，拉压力传感器可以用于货物称重和跟踪，提高物流效率。

此外，拉压力传感器还可以应用于汽车动力传动系统、建筑起重机械等领域的负荷测量。

3.2 控制系统拉压力传感器也被广泛应用于各种控制系统中。

在机械加工中，拉压力传感器可以用于监测加工过程中受力状态，实现自动控制和优化加工质量。

称重传感器的七种类型及常见作用途
1. 拉力传感器：用于测量物体受到的拉力或张力，常见于吊秤、吊索等应用中。

2. 压力传感器：用于测量物体受到的压力，常见于汽车轮胎压力监测、工业流程控制等应用中。

3. 扭矩传感器：用于测量物体受到的扭矩，常见于机械转动部件的力矩测量、电动工具力矩控制等应用中。

4. 声音传感器：用于测量环境中的声音强度或频率，常见于声音监测、语音识别等应用中。

5. 温度传感器：用于测量物体或环境的温度，常见于温度控制、气象监测等应用中。

6. 湿度传感器：用于测量环境中的湿度水分含量，常见于空气调节、农业测量等应用中。

7. 加速度传感器：用于测量物体的加速度或振动，常见于运动追踪、车辆碰撞检测等应用中。

这些传感器的常见作用途可根据具体应用而有所不同，但总体上可以归纳为以下几种：
- 运动监测和控制：例如汽车安全系统中的碰撞检测、运动追踪设备中的姿势检测等。

- 环境监测和控制：例如温度、湿度传感器在空调系统中的温湿度控制、气象监测中的天气数据采集等。

- 力量和负荷测量：例如拉力传感器在吊索、吊秤等应用中的重量测
量、扭矩传感器在机械设备中的力矩测量等。

- 声音和振动检测：例如声音传感器在音频设备中的声音检测、振动传感器在结构安全检测中的振动测量等。

- 流体压力和液位控制：例如压力传感器在液压系统中的压力控制、液位传感器在液体容器中的液位检测等。

- 生物医学应用：例如体温传感器在医疗设备中的体温监测、心率传感器在健康追踪设备中的心率测量等。

扭矩传感器工作原理扭矩传感器是一种用于测量机械装置扭矩的装置，它能够将机械扭矩转化为电信号输出，从而实现对扭矩的准确测量。

扭矩传感器的工作原理主要包括结构原理和测量原理两个方面。

首先，我们来看一下扭矩传感器的结构原理。

一般来说，扭矩传感器由弹性体、传感器元件、信号处理电路和输出接口等部分组成。

弹性体通常采用弹性材料制成，当受到扭矩作用时，弹性体会产生形变，从而使传感器元件产生应变。

传感器元件一般采用应变片或者应变电阻片，当受到应变时，会产生相应的电信号。

信号处理电路负责对传感器元件输出的电信号进行放大、滤波和线性化处理，最终将处理后的信号输出到外部设备。

输出接口则用于与外部设备进行连接，将处理后的信号传输出去。

其次，我们来看一下扭矩传感器的测量原理。

扭矩传感器的测量原理主要是基于应变原理。

当扭矩作用于传感器时，弹性体会产生形变，导致传感器元件受到应变。

传感器元件的应变会引起电阻值的变化，从而产生电信号输出。

通过测量这一电信号的变化，就可以准确地获取到扭矩的大小。

在实际应用中，通常会采用电桥或者电子式测量电路来对传感器元件输出的电信号进行测量和处理，以获得准确的扭矩数值。

除了结构原理和测量原理之外，扭矩传感器的工作原理还涉及到温度补偿、线性度校正和动态特性等方面。

温度补偿是为了消除温度变化对传感器性能的影响，通常会采用温度传感器对传感器元件的温度进行实时监测，并对输出信号进行相应的补偿处理。

线性度校正则是为了保证传感器输出信号与实际扭矩之间的线性关系，通常会通过专门的校准装置对传感器进行校准，以确保输出信号的准确性和稳定性。

动态特性则是指传感器对扭矩变化的响应速度和稳定性，通常需要通过精密的设计和优化来实现。

总的来说，扭矩传感器的工作原理是基于应变原理的，通过将机械扭矩转化为电信号输出来实现对扭矩的准确测量。

在实际应用中，还需要考虑温度补偿、线性度校正和动态特性等因素，以确保传感器的准确性和稳定性。

什么是扭矩传感器？三河名科帮您解答这个问题。

扭矩传感器是测力传感器主要的一种，大体上分成动态扭矩传感器和静态扭矩传感器，它是对旋转或者静止的机械或者其他零件对扭转力矩由物理信号转化成电信号输出出来，方便我们检测电机等被测机械。

发展至今，应用应变电测技术开发出来的扭矩传感器优点很多。

一般具有精度高，寿命长，可靠性好等等优点。

具体给大家介绍一下扭矩传感器（三河名科传感器有限公司专注扭矩传感器、制动器、试验台）扭矩传感器是—种用于检测扭转力的装置，常见于扭转动力系统中。

传统的检测方法采用改变角相位差式传感器，通过在弹性轴的两头装置着两组齿轮，并利用接近(磁或光)传感器测量脉冲波的前后沿相位差，以计算出弹性轴所接受的扭矩量。

该方法的优点是非接触传递转矩信号，为数字信号，但存在体积较大、不易安装、低速功能不佳等缺陷。

扭矩传感器的原理及其在扭转动力传递系统中的应用。

扭矩传感器通过粘贴在被测弹性轴上的专用测扭应变片构成应变桥，测试该弹性轴受扭时的电信号。

然而，在实践中，扭矩传感器最大的难题在于如何可靠地在扭转局部与静止局部之间传递桥压输入和检测到的应变旌旗灯号。

传统的解决方法是使用导电滑环，但因其接触磨损和发热问题，限制了扭转轴的转速和导电滑环的寿命，并可能导致测量误差甚至失败。

为了克服这—缺陷，提出了采用无线电遥测的方法，即将扭矩应变旌旗灯号在扭转轴上扩大并进行V/F转换成频率信号，通过无线电发射和接收的方法获得扭转轴受扭的信号。

这种方法有望解决现有技术中的问题，提高扭矩传感器的可靠性和使用寿命。

如图所示标准型扭矩传感器安装一端是动力设备，中间用联轴器连接，最中间位置是扭矩传感器。

另外一侧是负载设备和联轴器。

负载设备的选择也是分成了磁滞制动器、磁粉制动器、电涡流制动器三种。

当然要是电机对拖试验的话两头安装的都是电机部分。

标准转矩转速传感器扭矩传感器技术特点:信号及供电均为非接触方式传递，无滑环或电刷;无须调零和换向即可测量正、反力矩;信号采用颍率输出方式，信噪比高，抗干扰性好;响应快，可测启动力矩，更可测量过渡过程力矩;不受转速高低的限制，可精确测量实时力矩和功率;传感器的线性度、重复性好、可靠性高;传感器结构紧密、体积小、重量轻。
