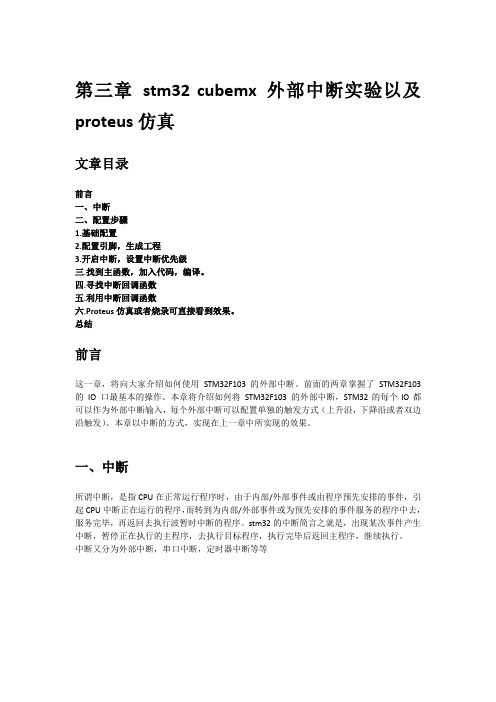

第三章stm32 cubemx 外部中断实验以及proteus仿真文章目录前言一、中断二、配置步骤1.基础配置2.配置引脚，生成工程3.开启中断，设置中断优先级三.找到主函数，加入代码，编译。
四.寻找中断回调函数五.利用中断回调函数六.Proteus仿真或者烧录可直接看到效果。
总结前言这一章，将向大家介绍如何使用STM32F103 的外部中断。
前面的两章掌握了STM32F103 的IO 口最基本的操作。
本章将介绍如何将STM32F103 的外部中断，STM32的每个IO都可以作为外部中断输入，每个外部中断可以配置单独的触发方式（上升沿，下降沿或者双边沿触发）。
本章以中断的方式，实现在上一章中所实现的效果。
一、中断所谓中断，是指CPU在正常运行程序时，由于内部/外部事件或由程序预先安排的事件，引起CPU中断正在运行的程序，而转到为内部/外部事件或为预先安排的事件服务的程序中去，服务完毕，再返回去执行波暂时中断的程序。
stm32的中断简言之就是，出现某次事件产生中断，暂停正在执行的主程序，去执行目标程序，执行完毕后返回主程序，继续执行。
中断又分为外部中断，串口中断，定时器中断等等二、配置步骤1.基础配置步骤详情参考：第一章stm32 cubemx基础配置实验以及proteus 8的使用1）sys中，选好调试方式，DEBUG中选中Serial Wire，实际上板子测试时会占用PA13和PA14两个I/O口，用作下载或者调试。
2）RCC时钟，晶振选择，选择HSE(外部高速时钟)为Crystal/Ceramic Resonator，外部低速时钟（LSE）可有可无。
3）时钟配置，记录系统时钟频率，这里是72M用作仿真时选择芯片的晶振频率。
4）其他配置此工程不用，暂不配置。
2.配置引脚，生成工程点击想要用到的引脚，鼠标左击选择GPIO_EXTI，GPIO_OUTPUT,我用到了PA1、PA4、PA5（自选）三个引脚，PA1作为外部中断的引脚，PA4、PA5两个引脚作为两个LED灯引脚，其他配置为cubemx默认状态即可。
