橡胶的硫化与成型技术17王作龄

户进 行 详 细商 量 ， 以避免 模具 完 成 后双 方 产生
不 必 要 的麻 烦 。
模具设 计 的程序 如下 ：
①在 完成上 述工 作 的基 础上 与模具 定购 单 位 就 有 关 模 具 的规 格 参 数 等 细 节 问题 进 行 商
洽；
该 方 法是在 模具 闭合 的状 态下将 胶料从 注
来采 用 自动流水 线进 行硫 化成 型 的方 法正越 来 越 普遍 。
⑥以图纸 或 数 据 为依 据 ， 用 户 的意 见 与 将 要求 加 以汇 总并 征得用 户确认 ； ⑦绘 出模 具 制作详 图并进 行模 具制造 。 但是 ， 在模具 制造 过程 中反 复 进 行 检 验 是
６ ４ １ 选 定硫 化成 型方法 ．．
①模 压硫 化成 型
该方 法也 叫 作平 板 硫 化 成 型 ， 是单 纯 地 将
胶 料 和预 成 型坯 料 装 人模 具 ， 上 下压 缩 硫 化 经 成型 的方法 。
虽 然模 具简 单 ， 脱模 费时且 硫化 周期 长 。 但
此外 ， 料 易发 生偏差 ， 易产生 气泡 和接头 融 装 容
④模具 制造 预算 。
必须将 上述 工作 内容作 为设计 准备条 件加
以收集 。此外 ， 该 阶段 还 要 和使 用模 具 的用 在
合不 良现象 。但 是 由于模具 价格便 宜且 硫化 成 型简 单 ， 以该 法 对 试 制模 具或 订货 量小 的批 所
量生 产模具 适用 。 ②移植 硫化 成 型
王作 龄 编译
摘 要 ： 该 书 系编 译 自 由 日本 橡 胶 协 会 模 具 分 会 编 写 、 日本 工 业 调 查 会 于 ２０ 年 １ ０４ １月 出 版 的

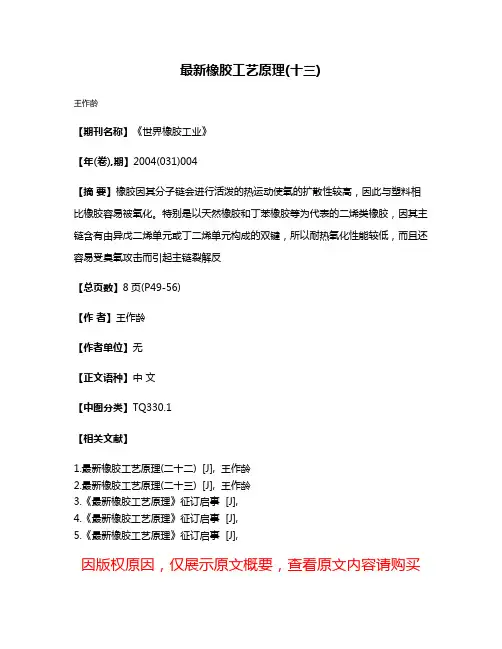

最新橡胶工艺原理(十三)
王作龄
【期刊名称】《世界橡胶工业》
【年(卷),期】2004(031)004
【摘要】橡胶因其分子链会进行活泼的热运动使氧的扩散性较高，因此与塑料相比橡胶容易被氧化。

特别是以天然橡胶和丁苯橡胶等为代表的二烯类橡胶，因其主链含有由异戊二烯单元或丁二烯单元构成的双键，所以耐热氧化性能较低，而且还容易受臭氧攻击而引起主链裂解反
【总页数】8页(P49-56)
【作者】王作龄
【作者单位】无
【正文语种】中文
【中图分类】TQ330.1
【相关文献】
1.最新橡胶工艺原理(二十二) [J], 王作龄
2.最新橡胶工艺原理(二十三) [J], 王作龄
3.《最新橡胶工艺原理》征订启事 [J],
4.《最新橡胶工艺原理》征订启事 [J],
5.《最新橡胶工艺原理》征订启事 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

国外橡胶助剂新品种简介
王作龄
【期刊名称】《橡胶工业》
【年(卷),期】1996(043)003
【摘要】国外橡胶助剂新品种简介王作龄（青岛橡胶工业研究所２６６００２）近年来，硫化剂和硫化促进剂等橡胶助剂因受各国有关法规的制约而发展缓慢，如噻唑类促进剂，其基本结构至今没有改变。

但随着特种橡胶消耗量的不断增加，相应地也开发了一些高性能橡胶助剂。

此外，考虑到...
【总页数】6页(P150-155)
【作者】王作龄
【作者单位】无
【正文语种】中文
【中图分类】TQ330.38
【相关文献】
1.国外橡胶助剂行业进展 [J], 樊云峰;;
2.橡胶助剂新品种和新工艺的开发与应用 [J], 孙志祥;梁诚
3.橡胶助剂新品种与新工艺 [J],
4.橡胶助剂新品种和新工艺的开发与应用 [J], 唐黎标;
5.橡胶助剂新品种和新工艺的开发与应用 [J], 程大军;黄勇
因版权原因，仅展示原文概要，查看原文内容请购买。

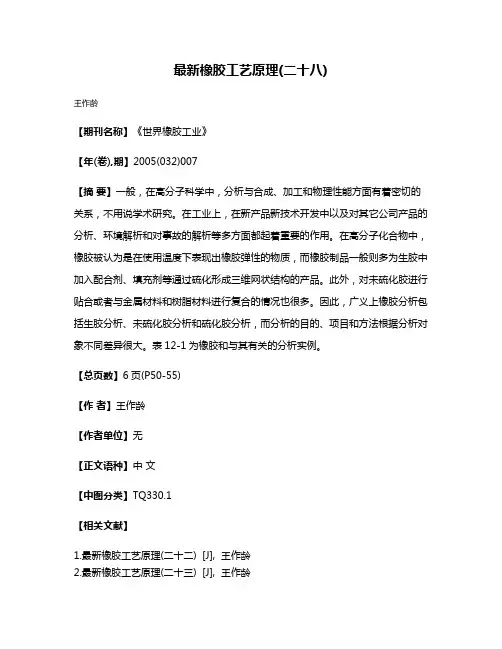

最新橡胶工艺原理(二十八)
王作龄
【期刊名称】《世界橡胶工业》
【年(卷),期】2005(032)007
【摘要】一般，在高分子科学中，分析与合成、加工和物理性能方面有着密切的关系，不用说学术研究。

在工业上，在新产品新技术开发中以及对其它公司产品的分析、环境解析和对事故的解析等多方面都起着重要的作用。

在高分子化合物中，橡胶被认为是在使用温度下表现出橡胶弹性的物质，而橡胶制品一般则多为生胶中加入配合剂、填充剂等通过硫化形成三维网状结构的产品。

此外，对未硫化胶进行贴合或者与金属材料和树脂材料进行复合的情况也很多。

因此，广义上橡胶分析包括生胶分析、未硫化胶分析和硫化胶分析，而分析的目的、项目和方法根据分析对象不同差异很大。

表12-1为橡胶和与其有关的分析实例。

【总页数】6页(P50-55)
【作者】王作龄
【作者单位】无
【正文语种】中文
【中图分类】TQ330.1
【相关文献】
1.最新橡胶工艺原理(二十二) [J], 王作龄
2.最新橡胶工艺原理(二十三) [J], 王作龄
3.《最新橡胶工艺原理》征订启事 [J],
4.《最新橡胶工艺原理》征订启事 [J],
5.《最新橡胶工艺原理》征订启事 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

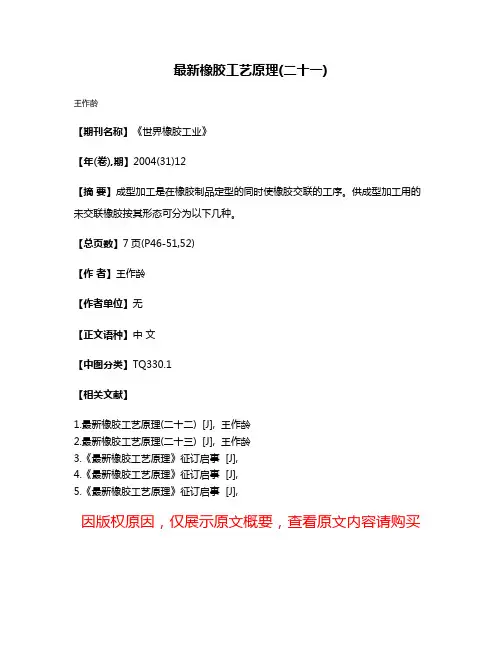

最新橡胶工艺原理(二十一)
王作龄
【期刊名称】《世界橡胶工业》
【年(卷),期】2004(31)12
【摘要】成型加工是在橡胶制品定型的同时使橡胶交联的工序。

供成型加工用的未交联橡胶按其形态可分为以下几种。

【总页数】7页(P46-51,52)
【作者】王作龄
【作者单位】无
【正文语种】中文
【中图分类】TQ330.1
【相关文献】
1.最新橡胶工艺原理(二十二) [J], 王作龄
2.最新橡胶工艺原理(二十三) [J], 王作龄
3.《最新橡胶工艺原理》征订启事 [J],
4.《最新橡胶工艺原理》征订启事 [J],
5.《最新橡胶工艺原理》征订启事 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

液体 NBR 是分子量为 3000 左右的粘稠状 液体 ,一般为 200kg 的桶罐装 ,也有几公斤重 的高分子薄膜袋装 。液体 NBR 作为难抽出型 增塑剂 、软化剂可用于制造低硬度胶辊 、胶管 、 隔膜等橡胶制品 ,有时也用作热塑性树脂的增

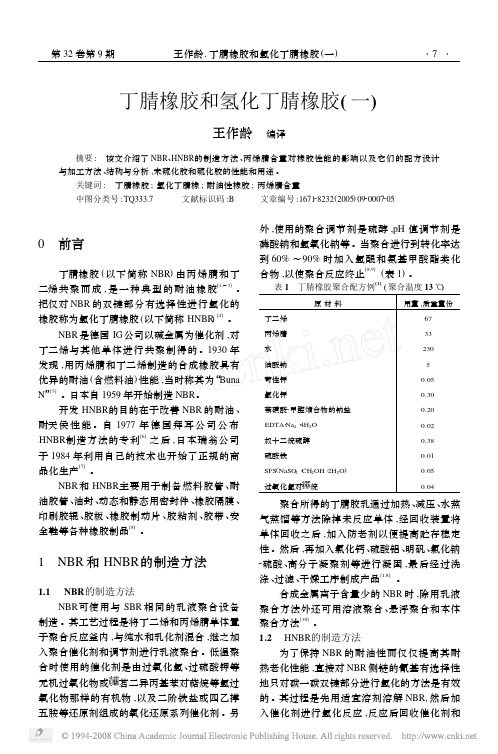

第 32 卷第 9 期
王作龄. 丁腈橡胶和氢化丁腈橡胶 (一) ·7 ·
丁腈橡胶和氢化丁腈橡胶( 一)
王作龄 编译
摘要 : 该文介绍了 NBR、HNBR的制造方法 、丙烯腈含量对橡胶性能的影响以及它们的配方设计 与加工方法 、结构与分析 ,未硫化胶和硫化胶的性能和用途 。
关键词 : 丁腈橡胶 ; 氢化丁腈橡 ; 耐油性橡胶 ; 丙烯腈含量 中图分类号 : TQ333.7 文献标识码 :B 文章编号 :167128232(2005) 0920007205
·8 ·
世 界 橡 胶 工 业
2005
溶剂 ,再经凝固 、干燥制得 HNBR[11] 。
2 丙烯腈类橡胶的种类
在国际合成橡胶制造商协会 ( IISRP) 注册 的 NBR、HNBR制造厂家如表 2 所示[2] 。
表 2 NBR的生产公司 、国别和商品名[12]
生产公司
国名
商品名
1 NBR 和 HNBR的制造方法
1.1 NBR的制造方法 NBR可使用与 SBR 相同的乳液聚合设备
制造 。其工艺过程是将丁二烯和丙烯腈单体置 于聚合反应釜内 ,与纯水和乳化剂混合 ,继之加 入聚合催化剂和调节剂进行乳液聚合 。低温聚 合时使用的催化剂是由过氧化氢 、过硫酸钾等 无机过氧化物或 茗二异丙基苯对萜烷等氢过 氧化物那样的有机物 ,以及二阶铁盐或四乙撑 五胺等还原剂组成的氧化还原系列催化剂 。另
用二乙烯苯和二甲基丙烯酸乙二醇酯等多 官能单体作为第三单体 ,在 NBR 分子内自行交 联的三元共聚 NBR 也已投放市场 。该聚合物 的主要特征是在挤出 、压延和成形等加工过程 中胶料的收缩率小 ,半成品胶片表面光滑 。与 普通 NBR 相比 ,自身交联型 NBR 硫化胶的拉 伸强度和扯断伸长率等物理性能较差 ,因此 ,在 多半情况下它均与普通 NBR 并用[20] 。

王作 龄 ． 橡胶 的硫 化 与成 型技 术 （ 四 ） 十
・４ ・ ９
触 ， 附带斜 坡 的部 分安装 在 主轴 端 头上 ， 将 确定 ｘ、 ｚ轴 的原 点 。特 别 是 在 沿 着 费 时 间 的 ｚ Ｙ、 向（ 垂直 方 向 ） ， 无 反 动 式锤 等 在 四角 上仔 上 用 细 进行 同样 的安装 。
如图 ８ —２的照片 所示 ， 自动换 刀 数控 机 床
一
图８ —１ 模 具 生 产 工 艺 流 程
ｃ Ｄ 计算 机 辅 助 设 计 ；Ａ 一 计算 机 辅 助 制 造 Ａ一 ｃＭ
边加 切 削液一 边进 行 加工 ， 在 此前 由 Ｃ Ｄ 而 Ａ ／
Ｃ Ｍ设定 加 工 程 序 ， 加 工 基 准 的 原 点 伸 出 Ａ 使
作 者 简 介 ： 作 龄 （９ ８） 男 ， 东 青 岛 人 ， 级 工 程 师 ， 期 王 １３ 一， 山 高 长 从事橡胶科技情报研究 ， 日文 科 技 文 献 翻译 及 审 定 工 作 。
图８ —２ 自动 换 刀 数 控 机 床
维普资讯
第３ ４卷第 ７期
家较 少 。无论 如 何 ， 由于材 料 价 格 也依 行 情 变 化 而变 动 ， 因此 在 采 购 材料 和选 择 材 质 时最 好
慎重 些 。 ８ ３ ２ 自动换 刀 数控 机床 加工 ．．
上 进 行叙述 。
高速 多功 能机 床 在增 多 ， 与其 相应 ， 刀具 技
估价单 ＋ 定货单 ＋ 规格商洽 ＋ 模具设计
２ 书连 载 ： 新
－。。。 ｔ 。。。。。
橡 胶 的硫 化 与成 型 技 术 （ 四 ） 十
王 作 龄 编译
摘 要 ： 该 书 系编 译 自 由 日本 橡 胶 协 会 模 具 分 会 编 写 、 日本 工 业 调 查 会 于 ２０ ０４年 １ １月 出 版 的

厂 料 ］ 。
３胶料利用率较差 ， 有采用注压模具 。 ． 也
０
Ｚ 导。 ３ ． 销
Ｉ 广—
— Ｉ
１ 模 的 飞 边 较 少 下
．
这种模具结构虽然也有
，
山
＠
２时从处的。 ．抑Ｐ 出料 合 制／ 胶 模 Ｌ 溢
１ 遣 于 品 形 小 场 ，去 飞 ． 用 制 外 较 的 合但 除 只
合使 用
２ 作 为 改 善 ① 的 脱 模 性 能 和 解 决 气 泡 问 题 ．
的模 具 ＠
１中模 不可对开 ．
２ 模 具 费 用较 高 ．
１将 ① 模 具 的 中心 销 设 置 在上 模 上 。 ． ２ 为 解 决 气 泡 问 题 的 模 具 ， 每 个 模 腔 中 投 ． 向 由 于 上 模 易 浮 动 所 以 合 模 时 要 注 意
维普资讯
・
６ ・ ２
世
界Leabharlann 橡胶工业
续寰 ３
优 良模具结构
一
低劣模具结构
注 意问题
低 于 ＰＬ ／
一 一
１有配合部 凹槽 不能脱模 。 决 ． 解
措施 为 ： 变 更 ＰＬ的 位 置 ； ① ／ ②
删掉或 者降 低 配合 部 凹槽 的 深
方不 同 ， 的也可 以成 型 。 有 （ ）注胶 条 件不 能一 次确 定 。 ７ （ ）模 具 费 用较 高 。 ８
４ ３ 移 模注 压模 具 的结构 ．
（ ）无需 排气 操 作 。 ２
（）适 用 于金 属 嵌 件制 品 、 壁 制 品 和 芯 ３ 厚 模 的成 型。
边困难。
２ 可 以多 模 腔 。 ．

：新书连 载 ：
－・・・ ｔ ・‘・・・ ，
橡 胶 的硫 化 与成 型 技 术 （ 十五 ）
王作龄 编译
摘 要 ： 该 书 系编 译 自 由 日 本 橡 胶 协 会 模 具 分 会 编 写 、 日本 工 业 调 查 会 于 ２ ０ ０ ４年 ｌ １月 出 版 的
《 厶・ 工 灭 ７ 一 用金 型技 术》 书 。 全 书共 分 ｌ ： 具 工 业 动 向 、 胶 与 弹 性 体 、 胶 与 弹 性 体 一 ０章 模 橡 橡
８ ３５ 线切 割加 工 ．． 这是 一 种 以钢 丝 （ ． ｉ 和 ０ ３ ｍ ） ０ ２ｍｌ ｌ ． ｍ 为 放 电电极 的加 工方 法 。该 法 是在要 求加 工如 图 ８ —９那样 的挖 坑形 状 时使 用 ， 者 使用 在 预 先 或
用这 种钻 头 ， 工成 本 就 会 降 低 ， 加 因此 ， 好 能 最
种 。在生 产 厂家 的商 标 明确 时 ， 了要 做 到 不 为 能 出现 仿 造 品 而必 须 按 指定 文 字 的形 状 、 小 大 和 高度进 行雕 刻 。对于 注重 公 司 自身形 象 的橡 胶企业 ， 了其 指定 内容 不被 盗窃 ， 为 也备 有公 司 自行 雕刻 的场 所 。
（ ）精 加工 ２
模具 精 加 工 中 的滑 动配 合是
为 了防止胶 边 等而对 合模 面进 行表 面对合 的作
业 。防止胶 边可通 过 对芯 型部 位等施 以压机压
编译者简介： 王作 龄 （９８） 男 ， 东 青 岛 人 。 级 工 程 师 。 １３－ ， 山 高 长 期 从 事 橡 胶 科 技 情 报研 究 ，３ 科 技 文 献 翻 译 及 审 定 工 作 。 １文
力 ， 用 铅 丹认 证合 模 面周 边 的 配合 状 态 加 以 及 确 认 。一般 采用 实用硫 化机 合模 力一 半 以下 的

要 注意 ｐ 对 Ｈ值 ， 且要 而
充分进 行水 洗 。 被 粘材 料 的表 面 处 理 方 法 主 要 是 氧 化 处 理， 就是 橡 胶 在硫 化 中与 粘合 剂之 间通 过 化学
反 应 将 生 成 主 价 键 样 的 极 性 基 均 匀 地 建 立 在 表
１ ． ．４ 模 具 污 染 ０２ １
表面 的污染 ， 且 会对 硫 化制 品 表 面状 态 产生 而
不 良影 响 。
关 于模具 污 染 的原 因前 面 已经 叙 述 过 ， 希 望在配 方设计 和模 具设 计时进 行研究 。在 此讨 论 生产 工艺 流程 中模 具 污染增 大 的问题 。 根 据对模 具 污染原 因进行 的深 入研究 大致
：新书连载 ：
ｌ ｌ ｌ ｌ ｔ ｌ ｌ ｌ
，
橡 胶 的硫化 与成 型 技 术 （ 十 一 ） 二
王作 龄 编译
摘 要 ： 该 书 系编 译 自 由 日本 橡 胶 协 会 模 具 分 会 编 写 、日本 工 业 调 查 会 于 ２ ０ ０ ４年 ｌ １月 出 版 的
《 厶 ・ 工 灭 Ｉ 一 用金 型技 术 》 书 。 全 书共 分 １ － ７ 一 ０章 ： 具 工 业 动 向 、 胶 与 弹 性 体 、 胶 与 弹 性 体 模 橡 橡 的 硫 化 方 法及 其进 步 、 具 内胶 料 流 动 和硫 化行 为 与模 具 设 计 的 关 系 、 炼 与 配 方设 计 、 具 设 计 、 胶 模 配 模 橡 制 品 模 具 、 具 制 作 、 模 与 防 止 污 染 、 化 事故 与对 策 。 模 脱 硫
的性状 变化而 在所涂 布 的部分 可观察 到 出现混
浊 不清 等变化 。此外 ， 当喷涂 的空气 压力 降低 ，

第四节硫化反应机理
N C SH
S 2-硫醇基苯并噻唑（促进剂M）
N
S
CS SC
S
N
2-硫化基二苯并噻唑（促进剂M）
H3C S
S
CH3
NC S S C N
H3C
CH3
2-硫化四甲基秋兰姆（促进剂TMTD or TT）

一 硫磺硫化
绝大部分不饱和橡胶以及三元乙丙橡胶、乙烯基硅橡胶和不饱和
度大于2%的丁基橡胶均可以用硫磺硫化。
（3） 骨架材料
在有骨架材料（纺织物）的橡胶制品中，当胶料在硫化时 ，纺织物的强度损失将随硫化温度升高而增加（尤其棉织物和人造丝）；
（4） 制品断面的厚度 1 厚橡胶的制品硫化易采用低温长时间硫化， 2高频或微波(超高频)预热
1 橡胶是热的不良导体，热传导性差，断面比较厚时，在硫化过程中， 其断面各部位的温度需要一定时间才能达到一致。

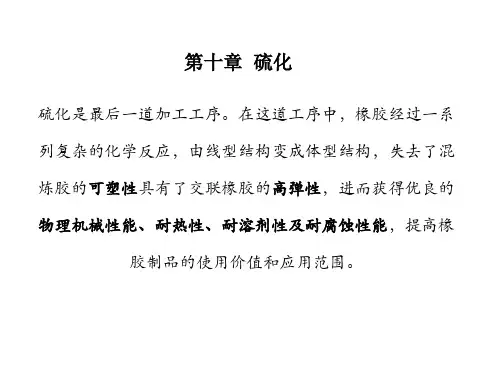

生了化学结构的变化，导致物理性能和化学性能得到显著提高。
第一节 硫化对橡胶性能的影响
1 可塑性、永久变形和伸长率随硫化时 间的增加而逐渐下降； 2回弹性、定神强度和硬度等随硫化时 间的增加而逐渐增高 3 抗撕强度当增高到一定值后便开始下 降 4 抗张强度的变化随不同胶种和硫化体 系而具有不同的规律。
• （二）正硫化时间的测定方法 • 1．物理—化学法 • （1）游离硫测定法（理论正硫化时间） • （2）溶胀法（理论正硫化时间） • 2．物理机械性能测定法 • （1）300%定伸应力法（理论正硫化时间） • （2）拉伸强度法（工艺正硫化时间） • （3）压缩永久变形法（理论正硫化时间） • （4）综合取值法
1中间化合物的生成
胶料加热时的双分子反应： 硫磺与促进剂、促进剂之间、促进剂 与活化剂、生胶与硫磺、生胶与促进剂、硫化迟效剂 与促进剂、

最新橡胶工艺原理(十二)
王作龄
【期刊名称】《世界橡胶工业》
【年(卷),期】2004(031)003
【摘要】橡胶制品是由具有独特功能的多种配合剂组成的复合体。

即，橡胶制品由作为主要原材料的橡胶以及可增加天然橡胶塑性的塑解剂、使配合剂容易混炼的软化剂、可提高胶料流动性的润滑剂、容易使未硫化胶片贴合的增粘剂、可给予橡胶三维网状结构的硫化剂和促进剂、可
【总页数】6页(P50-55)
【作者】王作龄
【作者单位】无
【正文语种】中文
【中图分类】TQ330.1
【相关文献】
1.最新橡胶工艺原理(二十二) [J], 王作龄
2.最新橡胶工艺原理(二十三) [J], 王作龄
3.《最新橡胶工艺原理》征订启事 [J],
4.《最新橡胶工艺原理》征订启事 [J],
5.《最新橡胶工艺原理》征订启事 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

丁基橡胶加工技术（3）
王作龄
【期刊名称】《橡胶译丛》
【年(卷),期】1994(000)004
【摘要】3.1.5 改性剂改性剂是少量添加即可改善特定物性的一种配合剂,它也多用作加工助剂。

a. 特种聚合物 (1)氯磺化聚乙烯(Hypalon 40)并用15～20phr可显著改善彩色制品的耐候性,而且可提高硫化胶硬度以及减少硫化后制品表面的粘着性。

【总页数】13页(P53-64,52)
【作者】王作龄
【作者单位】无
【正文语种】中文
【中图分类】TQ333.6
【相关文献】
1.橡胶配合加工技术讲座：第5讲丁基橡胶（ⅡR） [J], 肖建斌
2.橡胶配合加工技术讲座：第5讲丁基橡胶（IIR）（续二） [J], 肖建斌
3.橡胶配合加工技术讲座——第5进丁基橡胶（IIR）（续完） [J], 肖建斌
4.丁基橡胶加工技术（9） [J], 王作龄
5.丁基橡胶加工技术（11） [J], 长野早男;王作龄
因版权原因，仅展示原文概要，查看原文内容请购买。

根据 硫 化工 序的试 行结 果 使最好 的 硫化 条
ｌ 常见 硫 化 事故 与 对 策 Ｏ
１ ． 前 言 ０１
件 实现 标 准 化 并按 规 定 条 件 生产 ， 有 时 仍会 但
出现 不合 格 品 。硫 化 出现不 合格 品有 时也 无规 律 可循 ， 某 一 时 期集 中 出现 不合 格 品 和 在某 在
时 间 不 出现 不 合 格 品 等 成 久 性 （ 规 定 期 限 内 制 在 不 出毛病 ） 时 也 会 出 问题 ， 时 也 与 工 序 中 有 有
产生不 合格 品 的季 节 相 符 合 。 因此 ， 将 产 生 应 不 合 格 品作 为 硫化 事故 并对 其原 因 和对 策进行
。 。 。 。 。 。 。 。
橡 胶 的硫 化 与成 型技 术 （ 十 ） 二
王 作 龄 编译
摘 要 ： 该 书 系 编 译 自 由 日本 橡 胶 协 会 模 具 分 会 编 写 、 日本 工 业 调 查 会 于 ２ ０ ０ ４年 １ １月 出版 的 《 厶 ・ 工 又 ７ 一 用金 型技 术》 书 。 全 书 共 分 ｌ 一 ０章 ： 具 工 业动 向 、 胶 与 弹 性 体 、 模 橡 橡胶 与 弹 性 体
研究。 １ ． 硫 化 制 品 外 观 质 量 缺 陷 与 状 况 Ｏ２
些橡 胶材 料 和模具 一旦 确定 并作 为部 件 投放 市
场后 ， 要改 变就 非常 困难 。从 使用 方 面看 ， 再 通
过 橡 胶 配 方 中添 加 剂 的 组 合 会 降 低 橡 胶 的 纯
度 ， 进行 所 谓 硫 化 的化 学 反 应 以满 足 性 能 的 在
３ ．模 具 表 面 有 问 题 （ 染 等 ） 污

的污染 性 ， 为污染 、 分 微污染 和无 污染 型胶种 。
（ ）所 用 第 三 单 体 及 其 种 类 ５ 三 单 体 的 ＮＢ 品 种 Ｒ 市 售 品 有
使用 二 乙烯基 苯 、 甲基 丙 烯酸 、 烯酸 作 为第 丙 （ ）聚合 物状态 ６ （ ）井 用 聚台 物 ７ 一般 为块 状 （ 包 ） 也 胶 ， 有 与 氯 乙烯并 用释 为
ＮＢ 的耐 热 性 比天然 橡胶 、 Ｒ 丁苯 橡胶 等
通 用橡胶 和氯 丁橡胶 好 。图 ４为与 特种 橡胶
相 比对于 温度 和油 的使 用 范围 。 但是 ， 一使 这
用范 围因 硫化体 系 和丙 烯腈 含量 的不 同而有
差异 。
使 用 时 间的 关 系 （ ６ ， 图 ） 以作 为 评 价 橡 胶 密
田６ Ｂ Ｎ Ｒ尊 睦压鲭永久壹形保持 ５ 的 ０ 使 用噩崖与使用寿命的关 系
ｌ一 婚 畦膏 糠 腔 ・一 丁 睛 椽 眭 ， ＿丙 ２ ３ 氯 丁椽 胶 ｜－ 氯 鞋 橡胶 一 ４
田 ７ 不 同丙 螺腑含量 Ｎ Ｒ的耐油性 与 Ｂ
耐 寒 性 的 美 系
冲击臆 性温度试 验 、 低温 屈挠试 验 、 低温压 缩 试 验 、 Ｒ 试 验 等 ， 根 据 需 要 选 择符 合 实 Ｔ— 可
方 面 分类 ： （ ）丙 烯 腈 含 量 １ 市 售 ＮＢ 的 丙 烯 腈 Ｒ
定 伸 应 力一 拉 伸 强 度一
硬 一
太 太
耐 磨 耗 性一
永久变形一 耐 性一
好
太 好
耐热性一 与 极性 聚 合 蛔 姻 相 蒋 性一
＾一 日
好 太
含 量 约 在 １ ～ ５ 的 范 围 。 ５ ０

１ ０ ｍｍ ０
４ 制 品不 留下 胶 边 痕 迹 ．
５ 使 下 模 露 出在 上 模 上 是 为 了防 止 厚 度 不 等 的 缺 陷 体 直 接 注 压 ．２
／ ／ ＿ 排气或注胶 口
， ｆ／— 属垫 ２属 在在中置件 销见— ， Ｊ／一 件圈 １件大模上置 固（图 ｊ 三 卜 金（） ． 件上下设上 定参 １ Ｌ ， 带 将 外时的位属 ］ 金 夹下 心金 金径， 属 模
１用 铰 链 连 接 上 下 模 ， 脱 模 操 作 简 单 ， 且 防 止 了 合 ． 使 而
模 错 位
Ｌ 铰链 ２
．
要 注 意 根 据 铰 链 的结 构 和 尺 寸 确 定 模 具 的 厚 度
维普资讯
第３ ３卷 第 ３期
王作 龄 ． 胶模 具 （ ） 橡 二
八八 八 八
．八
一
１用 于 壁 厚 较 薄 的波 纹 管 和 波 纹 防 尘 罩 类 制 品 ． ２ 边 鼓 吹 空 气 边 脱模 ． ３壁 厚 较 厚 的 制 品使 用 模 芯 对 开 模 具 ．
／
模芯凹窝
图 １ ． 模 芯 凹 窝模 具 ７
一 八瓣模 芯
Ａ 广：
芯模
．
适 用 于 埋 入 金 属 嵌 件 的 橡 胶 制 品
Ｉ
１用 于 不 希 望 制 品 外 周 带 胶 边 的 场 合 。 制 品 最 大 长 度 可 达 ．
ｌ墨 Ｌ ［
Ｉ＿ ＿ ＿ 一 ＼
下模
３圈磨成痕形 ．进加无迹密 对 行工飞的封 方 研制边０圈 形
２ 可 用 于 切 割 加 工 和 方 形 密 封 圈 ．
・５ ９・
（ 表 １ 续 ）

橡胶试验方法(五十二)——摘自日本《ゴム試驗法》
王作龄;张卓娅
【期刊名称】《橡塑资源利用》
【年(卷),期】2015(0)2
【摘要】关于胶乳试验用试样，如上所述作为JISK6387-1（胶乳一第1部分：取样），对应ISO123中IDT的标准进行制定。

在橡胶与水的密度差大时，胶乳静置后通过膏化或沉降，存在上下产生浓度差的倾向。

因此取样前必须充分搅拌，制备有再现性的代表试样。

对此的取样方法在标准中详述。

【总页数】15页(P32-46)
【作者】王作龄;张卓娅
【作者单位】
【正文语种】中文
【相关文献】
1.橡胶试验方法(五十七)——摘自日本《ゴム試驗法》 [J], 王作龄;张卓娅
2.橡胶试验方法(五十八)r——摘自日本《ゴム試驗法》 [J], 王作龄;张卓娅
3.橡胶试验方法(五十九)——摘自日本《ゴム試驗法》 [J], 王作龄;张卓娅
4.橡胶试验方法（六十）--摘自日本《ゴム試驗法》 [J], 王作龄;张卓娅
5.橡胶试验方法(六十一)——摘自日本《ゴム試驗法》 [J], 王作龄;张卓娅
因版权原因，仅展示原文概要，查看原文内容请购买。
