无损检测收费标准目收费标准备注射线检测X射线80元/片用X射线检测时，若透照厚度大于20㎜，每增加5㎜，每张片加收10元；缺陷自身高度测定，每处缺陷收费300元。

r射线100元/片超声波检测钢板90元/平方米（1）探测件厚度小于12mm时，加收20%。

（2）双面扫查检测时，加倍收费。

（3）有色金属工件，奥氏体钢锻件高压螺栓加收100%；孔槽较多的锻件，加收50%；角焊缝加收30%。

（4）不锈钢堆焊层，按复合钢板收费标准加收50%。

（5）缺陷自身高度测定，每处缺陷收费300元。

（6）不足1平方米按1平方米计，每条焊缝长度不足1米按1米计。

复合钢板110元/平方米锻件130元/平方米焊缝70元/米磁粉检测焊缝60元/米（1）用油做悬浮剂或用荧光磁粉时加收50%；用其它非黑色磁粉时，加收20%。

（2）管道焊缝加收50%。

（3）螺栓检测加收50%。

（4）不足1平方米按1平方米计，每条焊缝长度不足1米按1米计。

锻件100元/平方米钢板100元/平方米CNG气瓶100元/只杆状件30元/根非索道用钢丝绳磁力探伤2元/米渗透检测焊缝80元/米（1）水洗法减收50%；荧光法加收50%。

（2）不足1平方米按1平方米计，每条焊缝长度不足1米按1米计。

面状检测130元/平方米电磁检测60元/米检测长度不足1m按1m计。

声发射检测500元/三个探头每增加一对探头，加收50%。

续表：项目收费标准备注热像/红外检测500元/米检测长度不足1m按1m计。

内窥镜检测200元/米（1）若需拍片，每片收50元。

（2）检测长度不足1m按1m计。

测厚检测4元/点（1）检测DN800mm 以下管件时，加收50%。

（2）使用高温探头时，检测费加收100%。

硬度检测10元/点机械性能试验收费标准拉伸、弯曲90元/件不含试样加工费冲击常温70元/件时效150元/件低温120元/件压扁、扩口70元/件金属材料元素分析常规常量元素100元/样微量元素200元/样取样100元/样金相分析金相实验室500元/点1、金相分析包括磨样、抛光、侵蚀、两份报告（包括照片）。

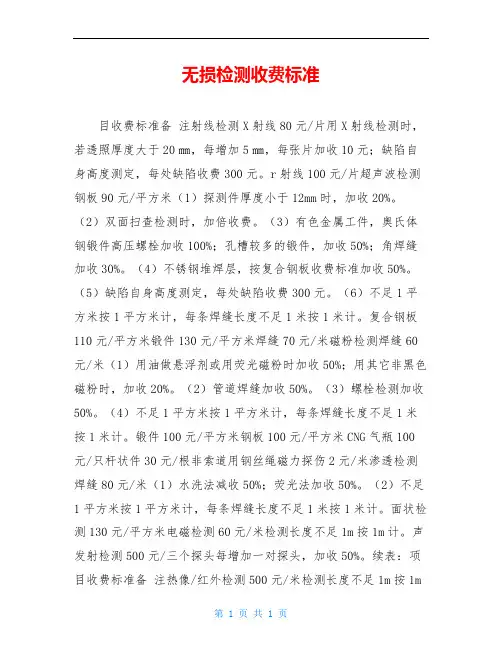

无损检测收费标准Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998无损检测收费标准一、射线检测项目检测费（元/片）X射线 80γ射线 100注：（1）用X射线检测时，若透照厚度大于20mm，每增加5mm，每张片加收10元；（2）γ源全景曝光或X射线周向中心曝光时，每张片减收20%。

二、超声波检测项目检测费钢板（元/米2） 90复合钢板（元/米2） 110锻件（元/米2） 130焊缝（元/米） 70注：（1）探测件厚度小于12mm时，加收20%；（2）双面检测时，双面收费；（3）有色金属工件、奥氏体钢锻件及高压螺栓加收100%；孔槽较多的锻件，加收50%；角焊缝加收30%；（4）不锈钢堆焊层，按复合钢板收费标准加收50%；（5）缺陷自身高度测定，每处缺陷收费300元。

（6）不足1平方米按1平方米计,不足1立方米按1立方米计。

三、磁粉检测项目检测费焊缝（元/米） 60锻件（元/米2） 100钢板（元/米2） 100杆状件（元/根） 30注：（1）用油做悬浮剂或用荧光磁粉时加收50%；用其它非黑色磁粉时，加收20%；（2）管道焊缝加收50%；（3）螺栓检测加收50%。

（4）不足1平方米按1平方米计,不足1立方米按1立方米计。

四、渗透检测项目检测费焊缝（元/米） 80面状检测面（元/米2） 130注：（1）水洗法减收50%；荧光法加收50%；（2）钢管焊缝收费：DN≤100mm的单个焊口，其焊缝长度按0.5m计；DN＞100mm以上的焊口，直径每增加100mm，折合焊缝增加1m。

（3）不足1平方米按1平方米计,不足1立方米按1立方米计。

五、电磁检测项目检测费（元/米）收费标准 60注：检测长度不足1米按1米计。

六、声发射检测项目检测费（元/三个探头）收费标准 500注：每增加一对探头，加收50%。

七、热像 / 红外检测项目检测费（元/米）收费标准 500注：检测长度不足1米按1米计。

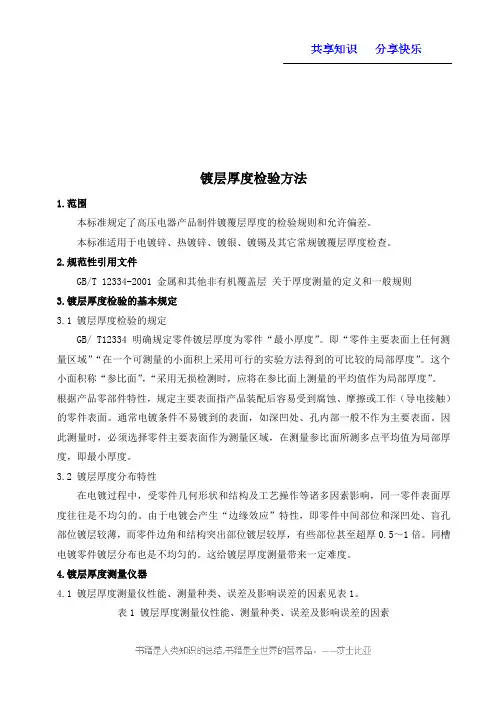

镀层厚度检验方法1.范围本标准规定了高压电器产品制件镀覆层厚度的检验规则和允许偏差。

本标准适用于电镀锌、热镀锌、镀银、镀锡及其它常规镀覆层厚度检查。

2.规范性引用文件GB/T 12334-2001 金属和其他非有机覆盖层关于厚度测量的定义和一般规则3.镀层厚度检验的基本规定3.1 镀层厚度检验的规定GB/ T12334 明确规定零件镀层厚度为零件“最小厚度”。

即“零件主要表面上任何测量区域”“在一个可测量的小面积上采用可行的实验方法得到的可比较的局部厚度”。

这个小面积称“参比面”，“采用无损检测时，应将在参比面上测量的平均值作为局部厚度”。

根据产品零部件特性，规定主要表面指产品装配后容易受到腐蚀、摩擦或工作（导电接触）的零件表面。

通常电镀条件不易镀到的表面，如深凹处、孔内部一般不作为主要表面。

因此测量时，必须选择零件主要表面作为测量区域，在测量参比面所测多点平均值为局部厚度，即最小厚度。

3.2 镀层厚度分布特性在电镀过程中，受零件几何形状和结构及工艺操作等诸多因素影响，同一零件表面厚度往往是不均匀的。

由于电镀会产生“边缘效应”特性，即零件中间部位和深凹处、盲孔部位镀层较薄，而零件边角和结构突出部位镀层较厚，有些部位甚至超厚0.5～1倍。

同槽电镀零件镀层分布也是不均匀的。

这给镀层厚度测量带来一定难度。

4.镀层厚度测量仪器4.1 镀层厚度测量仪性能、测量种类、误差及影响误差的因素见表1。

表1 镀层厚度测量仪性能、测量种类、误差及影响误差的因素4.2 库仑3000通用测厚仪，在测试过程中会对银（锡）层产生一个约1mm2腐蚀漏铜点。

且要求测量面一般为在4mm2以上。

4.3 1100磁性测厚仪和库仑3000测厚仪使用方法和测量要求，按有关操作规程进行。

对于镀银件测量时，表面若涂过防银变色剂，先用百洁布或橡皮轻轻擦除后再测。

5.检验规则5.1 测量点的选定5.1.1 以磁性测厚仪测厚的零件（如镀锌件、热镀锌件）测量点应选在主要表面且远离零件边缘5～10mm任一区域。

目录一、概述 (1)二、产品特点 (1)三、选型指南 (2)四、技术参数 (3)五、操作步骤 (3)六、显示说明 (6)七、维护和维修 (6)八、注意事项和觉见问题 (7)一、概述德国尼克斯QNIX 涂层测厚仪可无损地测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性涂层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等) 及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆层的厚度(如:珐琅、橡胶、油漆、塑料等)。

是控制和保证产品质量必不可少的检测仪器，广泛地应用在制造业、金属加工业、化工业、商检等检测领域。

注：磁性金属元素有铁、钴、镍及镧系元素。

二、产品特点零位稳定：所有涂层测厚仪测量前都要求校准零位，可以在随仪器的校零板或未涂覆的工件上校零。

仪器零位的稳定是保证测量准确的前提。

一台好的测厚仪校零后，可以长时间保持零位不漂移，确保准确测量。

无需校准：多数涂层测厚仪除了校零外，还需要用标准片进行调校。

测量某一范围厚度，要用某一范围的标准片调校。

主要是不能满足全范围内的线性精度。

不仅操作烦琐，而且也会因标准片表面粗糙失效，增大系统误差。

尼克斯涂层测厚仪可以满足全量程范围内数值准确温度补偿：涂覆层厚度的测量受温度影响非常大。

同一工件在不同温度下测量会得出很大的误差。

所以好的测厚仪应该具备理想的温度补偿技术，以保证不同温度下的测量精度。

红宝石探头：探头接触点的耐磨性直接影响测量的精度。

普通金属接触探头，其表面磨损后会带来很大的误差。

独特的直流采样技术：使得测量重复性较传统交流技术有无可比拟的优越和提高。

单探头量程大：0－5mmQ N i x®4200（含Q N i x4200、Q N i x4200/5、Q N i x4200P、QNix4200P5）可测量磁性金属表面非磁性涂镀层厚度。

（Fe）QNix4500（含QNix4500、QNix4500/5、QNix4500P、QNix4500P5 可测量磁性金属表面非磁性涂镀层厚度及非磁性金属表面非导电涂层厚度。
