键控流水灯的程序

51单片机流水灯程序

51单片机是一种广泛使用的微控制器，具有丰富的IO端口和定时器资源。流水灯程序是51单片机入门的基础示例之一，通过多个LED灯按照一定顺序逐个亮起或熄灭，形成流水灯的效果。下面详细介绍51单片机流水灯程序的编写。

一、硬件连接

要实现流水灯效果，需要将多个LED灯连接到51单片机的IO端口上。一般使用P1端口作为输出端口控制LED灯的亮灭，P2端口作为输出口控制LED灯亮起的顺序。具体连接方式如下：

• 将LED灯的阳极通过限流电阻连接到VCC。

• 将每个LED灯的阴极通过限流电阻连接到P1端口。

• 将P2端口的每个引脚依次连接到每个LED灯的阴极。

二、程序实现

#include //包含51单片机头文件

#define LED P1 //定义LED为P1端口

#define ORDER P2 //定义顺序控制为P2端口

void delay(unsigned int t); //延时函数声明

void main()

{

unsigned char i;

while(1) //循环控制流水灯效果

{ for(i=0; i<8; i++) //控制8个LED灯

{

LED = 0x01<

delay(10000); //延时一段时间，使LED灯亮起后延时熄灭

LED = 0x01>>(i+1); //将第i个LED灯置灭

}

}

}

void delay(unsigned int t) //延时函数定义

{

unsigned int i, j;

for(i=0; i

{

for(j=0; j<1275; j++);

}

}

该程序首先定义了LED和ORDER两个变量，分别对应P1和P2端口的输出口。在主函数中，使用一个while循环控制流水灯效果。在循环内部，使用一个for循环控制8个LED灯的状态。在每次循环中，先将第i个LED灯置亮，延时一段时间后将其置灭，然后进入下一个循环。通过ORDER变量的状态控制LED灯亮起的顺序。最后在delay函数中，使用两个for循环实现延时的效果。

实验报告

课程名称: 实验项目: 实验一 键控花样流水灯

实验地点: 指导教师: 日期:

实验类型: （验证性实验 综合性实验 设计性实验）

专业: 班级: 姓名: 学号:

一、实验目的

1、熟悉Proteus和Keil C 软件的使用方法 。

2、熟悉开发板的结构和功能，以及程序下载的方法。

3、掌握单片机I/O口的初步编程方法。

二、实验内容

1. 安装Proteus和Keil C软件。

2. 初步了解开发板的电路原理图。

3. 编写键控花样流水灯程序

三、实验要求

实验报告包括以下内容：电路原理图、软件流程分析、C51源程序、仿真运行截图及实验小结。

四、实验仪器、设备或软件

PC机、单片机开发板、Proteus和Keil C 软件

五、实验原理及仿真运行截图

参考书后实验二[实验原理]部分。

六、软件流程分析（附C51源程序）

七、实验结论（分析讨论）

八、指导教师评语及成绩

备注：

一、实验类型选择：设计性实验

二、实验内容：

1. 花样流水灯（参考书上键控流水灯）

stc8h案例程序

摘要：

一、STC8H案例程序简介

1.STC8H系列单片机简介

2.案例程序的作用和意义

二、STC8H案例程序实例

1.程序实例一：点亮单个LED灯

2.程序实例二：流水灯效果

3.程序实例三：按键控制LED灯闪烁

三、STC8H案例程序实现步骤

1.准备工具和材料

2.编写程序代码

3.下载程序至单片机

4.测试程序效果

四、STC8H案例程序的拓展应用

1.实现更多种控制方式

2.与其他元件连接实现复杂功能

正文：

一、STC8H案例程序简介

STC8H是一款高性能、低功耗的8位单片机，广泛应用于各种嵌入式系统中。为了帮助开发者更好地了解和掌握STC8H单片机的编程，这里提供了一些STC8H案例程序，通过实例演示了如何使用STC8H单片机实现简单的功能。

二、STC8H案例程序实例

1.程序实例一：点亮单个LED灯

此实例通过STC8H单片机控制一个LED灯的点亮和熄灭，以验证单片机的基本功能。

2.程序实例二：流水灯效果

此实例通过STC8H单片机控制多个LED灯的流水灯效果，展示了单片机在并发控制方面的能力。

3.程序实例三：按键控制LED灯闪烁

此实例通过STC8H单片机读取按键输入，控制LED灯的闪烁频率，实现了简单的交互功能。

三、STC8H案例程序实现步骤

1.准备工具和材料

需要准备的工具和材料有：STC8H单片机开发板、LED灯、按键、杜邦线、下载器等。

2.编写程序代码

根据实例要求，编写相应的程序代码。这里需要注意合理地设置单片机的工作模式，以及正确地配置相关寄存器。

3.下载程序至单片机

将编写好的程序通过下载器下载至STC8H单片机中。

4.测试程序效果 将程序下载至单片机后，观察实例功能是否实现。如发现问题，检查程序代码并进行修改。

四、STC8H案例程序的拓展应用

1.实现更多种控制方式

在掌握基本实例的基础上，可以尝试实现更多种控制方式，如通过串口通信、定时器控制等。

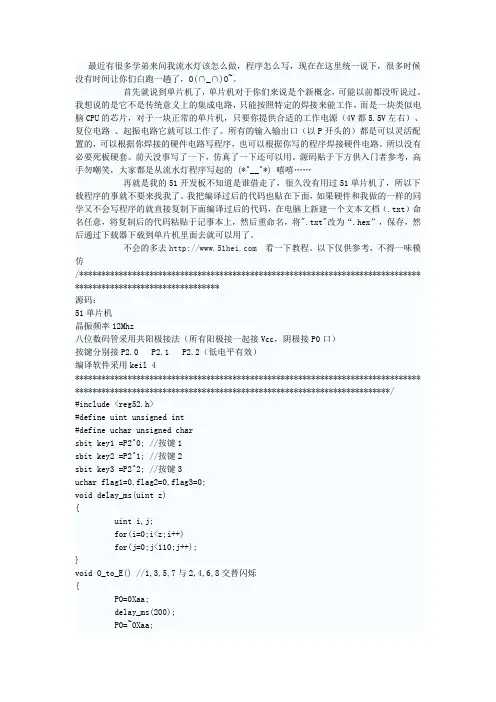

最近有很多学弟来问我流水灯该怎么做，程序怎么写，现在在这里统一说下，很多时候没有时间让你们白跑一趟了，O(∩_∩)O~。

首先就说到单片机了，单片机对于你们来说是个新概念，可能以前都没听说过。我想说的是它不是传统意义上的集成电路，只能按照特定的焊接来能工作，而是一块类似电脑CPU的芯片，对于一块正常的单片机，只要你提供合适的工作电源（4V都5.5V左右）、复位电路 、起振电路它就可以工作了。所有的输入输出口（以P开头的）都是可以灵活配置的，可以根据你焊接的硬件电路写程序，也可以根据你写的程序焊接硬件电路。所以没有必要死板硬套。前天没事写了一下，仿真了一下还可以用。源码贴于下方供入门者参考，高手勿嘲笑，大家都是从流水灯程序写起的 (*^__^*) 嘻嘻……

再就是我的51开发板不知道是谁借走了，很久没有用过51单片机了，所以下载程序的事就不要来找我了。我把编译过后的代码也贴在下面，如果硬件和我做的一样的同学又不会写程序的就直接复制下面编译过后的代码，在电脑上新建一个文本文档（.txt）命名任意，将复制后的代码粘贴于记事本上，然后重命名，将".txt"改为“.hex”，保存，然后通过下载器下载到单片机里面去就可以用了。

不会的多去 看一下教程。以下仅供参考，不得一味模仿

/***************************************************************************************************************

源码：

51单片机

晶振频率12Mhz

八位数码管采用共阳极接法（所有阳极接一起接Vcc，阴极接P0口）

按键分别接P2.0 P2.1 P2.2（低电平有效）

编译软件采用keil 4

*******************************************************************************************************************************************************/
