电厂标识系统KKS

  • 格式：doc
  • 大小：743.50 KB
  • 文档页数：53

企业标准 （通用） KKS关键字索引（功能关键字、设备单元关键字、部件关键字）

•1 •

等同采用VGB技术委员会:

Kraftwerk-Kennzeichensystem,

Identification System for Power Station

KKS Keys

1st Complete,non-project-related edition

Basis VGB 3rd Edition 1988

电厂标识系统KKS

（通用）KKS 关键字索引

1988版

企业标准 （通用） KKS关键字索引（功能关键字、设备单元关键字、部件关键字）

•2 • 目 次

关键字索引：

功能关键字 …………………………………………………………………………………………………1

设备单元关键字……………………………………………………………………………………………45

部件关键字…………………………………………………………………………………………………49

企业标准 （通用） KKS关键字索引（功能关键字、设备单元关键字、部件关键字）

•1 • 功能关键字

主组

A 电网和配电系统

Grid and distribution systems

B 输电和厂用电

Power transmission and auxiliary power

supply

C 热控设备

Instrumentation and control equipment

E 常规燃料供应和残余物处理

Conventional fuel supply and

residues disposal

G 给排水

water supply and disposal

H 常规锅炉

conventional heat generation

L 汽、水、气循环

steam, water ,gas cycles

M 主机组

main machines sets

N 外部用户的能源供应(如区域供热)

Process energy supply for external

users(e.g. district heating)

P 冷却水系统

Cooling water systems

Q 辅助系统

Auxiliary systems

S 附属系统

Ancillary systems

U 建筑物

Structures

X 重型机械(非主机组)

Heavy machinery (not main machine

sets)

A 电网和配电系统

Grid and distribution systems

AB 500KV系统

500KV systems

AD 220kV系统

220kV systems

AE 110(150)kV系统

110(150)kV systems

AF 60(72)kV系统

60(72)kV systems

AG 45(50)kV系统

45(50)kV systems

AH 30(35)kV系统

30(35)kV systems

AJ 20(25)kV系统

20(25)kV systems

AK 10(15)kV系统 10(15)kV systems

AL 6(5)kV系统

6(5)kV systems

AM 1-3 kV系统

1-3 kV systems

AN <1 kV系统

<1 kV systems

ANA 500-1000V低压交流配电装置

Low voltage switchgear 500-1000V,AC

ANB 500-1000V低压交流配电装置

Low voltage switchgear 500-1000V,AC

ANC 500-1000V低压交流配电装置

Low voltage switchgear 500-1000V,AC

ANE 380/220低压交流配电装置

Low voltage switchgear 380/220V,AC

ANF 380/220低压交流配电装置

Low voltage switchgear 380/220V,AC

ANG 380/220低压交流配电装置

Low voltage switchgear 380/220V,AC

ANH 380/220低压交流配电装置

Low voltage switchgear 380/220V,AC

ANK 220/110V直流配电装置

DC switchgear 220/110V

ANL 220/110V直流配电装置

DC switchgear 220/110V

ANM 220/110V直流配电装置

DC switchgear 220/110V

ANN 220/110V直流配电装置

DC switchgear 220/110V

ANQ 60/48V直流配电装置

DC switchgear 60/48V

ANR 60/48V直流配电装置

DC switchgear 60/48V

ANS 60/48V直流配电装置

DC switchgear 60/48V

ANU 24/12V直流配电装置

DC switchgear 24/12V

ANV 24/12V直流配电装置

DC switchgear 24/12V

ANW 24/12V直流配电装置

DC switchgear 24/12V

AP 控制台

Control consoles

AQ 测量与计量设备

Measuring and metering equipment

AR 保护设备

Protection equipment

AS 分散的盘与柜

Decentralized panels and cabinets

ASA 线路断路器附件

Circuit breaker appurtenances

ASB 放大、转换、解耦 企业标准 （通用） KKS关键字索引（功能关键字、设备单元关键字、部件关键字）

•2 • Multiplication, Conversion,

decoupling

ASC 变送器附件

Transducer appurtenances

ASD 压缩空气、液压装置

Compressed air, hydraulics

ASJ 自动控制、闭环控制

Automated controls, closed-looped

control

ASL 电网模拟、电压组别选择

Grid simulation, voltage group

selection

ASM 测量装置

Measuring equipment

ASN 辅助电源

Auxiliary power supply

ASP 记录

Recording

ASQ 测量

Metering

ASR 保护

Protection

ASS 同步

Synchronization

AST 转换

Transformation

ASU 辅助设备的盘和柜

Panels and cabinets for auxiliary

equipment

ASV 组控制接线板,中间焊线板和一般用接线

板

Group, Intermediate and general

terminal blocks

ASW 指示、手动操作、监测

Indication, manual operation,

monitoring

ASX 报警

Alarm annunciation

AT 变压器设备

Transformer equipment

AU 开环控制,反馈和辅助设备

Open-loop control , checkback and

auxiliary equipment

AV 端子架

Marshalling racks

AW 仪表盘

Instrument panels

AX 中央设备

Central equipment

AY 通讯设备

Communication equipment

B 输电和厂用电 Power transmission and auxiliary power

supply

BA 输电

Power transmission

BAA 发电机出线

Generator leads

从不包括：发电机套管，包括电流和变压器，冷却和通风系统

至不包括：主变低压侧套管，厂用变高压侧套管

BAB 基础柜

Foundation cabinets

BAC 发电机断路器,换向极断路器,包括冷却

系统

Generator circuit breaker , also

commutating Pole circuit

breaker ,incl ,cooling system

BAT 发电机变压器,包括冷却系统

Generator transformers ,including

cooling system

BAW 接地与防雷系统

Earthing and lightning protection

systems

BAX 控制用气供应系统

Control air supply system

BAY 控制与保护设备

Control and protection equipment

BB 中压配电盘和变压器,正常系统

Medium-voltage distribution boards

and transformers, normal system

BBA 6.3KV机组配电装置

6.3KV unit switchgear

BBB 6.3KV机组配电装置

6.3KV unit switchgear

BBC 6.3KV机组配电装置

6.3KV unit switchgear

BBD 6.3KV机组配电装置

6.3KV unit switchgear

BBT 中压厂用变压器

MV auxiliary Power transformers

BBX 控制和保护设备用的介质供应系统

Fluid supply system for control and

protection equipment

BBY 控制与保护设备

Control and protection equipment

BC 中压配电盘与变压器,一般目的

Medium-voltage distribution boards

and transformers, general-purpose

BCA-BCS 中压启动配电盘

MV start-up distribution board

BCT 启动变压器

Start-up transformer

合集下载

发电厂设备标识系统KKS总体概念培训

发电厂设备标识系统KKS总体概念培训

发电厂设备标识系统KKS总体概念培训

一、引言

随着科学技术的不断进步和发展，发电行业在保障能源安全和发展中发挥着至关重要的作用。作为发电行业的一部分，发电厂设备的管理和运维工作显得尤为重要。为了规范和系统化管理发电厂设备，提高运维效率和设备可靠性，发电行业引入了发电厂设备标识系统KKS（Kraftwerk-Kennzeichensystem）。

KKS系统作为一种设备标识和组织的统一体系，已经成为发电厂设备管理的国际通行标准。为了让更多的人了解KKS系统的总体概念，本次培训将介绍KKS系统的相关知识，帮助大家更好地掌握KKS系统的运用。

二、KKS系统概述

1. KKS系统的定义

KKS系统是一种将设备、管线和控制系统进行编码，并将其表示在图纸和文档中的设备标识系统。KKS系统旨在帮助发电厂实现设备的统一标识和组织，规范设备管理、运维工作，提高运维效率和设备可靠性。

2. KKS系统的优势

（1）规范性强：KKS系统为设备标识和编码提供了一种标准化的方法，使得设备的标识和组织更加统一和规范。

（2）信息丰富：通过KKS编码，可以直观地了解设备的类型、功能、位置等信息，有利于设备的管理和维护。

（3）便于跟踪：KKS编码可以帮助快速定位设备，实现设备的快速定位和跟踪。

（4）国际通行：KKS系统已成为发电行业设备管理的国际通行标准，有助于推动发电行业设备管理的国际化发展。

三、KKS系统的编码结构

1. KKS编码的组成

KKS编码包括三部分组成：设备标识代码（00）、设备功能标识代码（01）、额外标识代码（02）。

2. 设备标识代码（00）

设备标识代码用来标识设备的种类和类型，通常以字母开头，后接数字组成，如“A1”、“B2”等。 3. 设备功能标识代码（01）

设备功能标识代码用来标识设备的功能和属性，通常以字母开头，后接数字组成，如“X1”、“Y2”等。

4. 额外标识代码（02）

额外标识代码用来标识设备的附加信息和特殊要求，通常以字母开头，后接数字组成，如“Z1”、“S2”等。

火力发电厂KKS标识系统索引表

火力发电厂KKS标识系统索引表

企业标准 （通用） KKS关键字索引（功能关键字、设备单元关键字、部件关键字）

•1 •

等同采用VGB技术委员会:

Kraftwerk-Kennzeichensystem,

Identification System for Power Station

KKS Keys

1st Complete,non-project-related edition

Basis VGB 3rd Edition 1988

电厂标识系统KKS

（通用）KKS 关键字索引

1988版

企业标准 （通用） KKS关键字索引（功能关键字、设备单元关键字、部件关键字）

•2 • 目 次

关键字索引：

功能关键字 …………………………………………………………………………………………………1

设备单元关键字……………………………………………………………………………………………45

部件关键字…………………………………………………………………………………………………49

企业标准 （通用） KKS关键字索引（功能关键字、设备单元关键字、部件关键字）

•1 • 功能关键字

主组

A 电网和配电系统

Grid and distribution systems

B 输电和厂用电

Power transmission and auxiliary power

supply

C 热控设备

Instrumentation and control equipment

E 常规燃料供应和残余物处理

Conventional fuel supply and

residues disposal

G 给排水

water supply and disposal

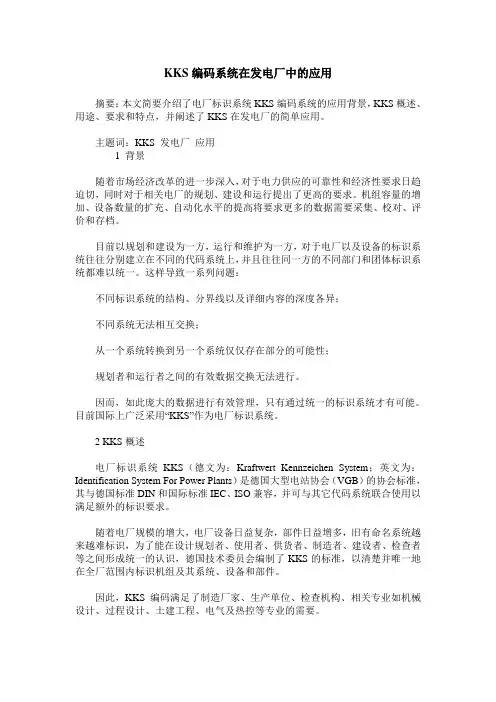

KKS编码系统在发电厂中的应用
