UG设计师（CAD模块）模拟试卷16 (题后含答案及解析)

题型有：1. 单项选择题 2. 多项选择题 3. 判断题请判断下列各题正误。

单项选择题下列各题的备选答案中，只有一个是符合题意的。

1． 在应用UG命令时，按下MB2的作用一般为：

A．取消

B．应用

C．执行缺省操作

D．选择对象

正确答案：C

2． 旋转观察视图的方法有：

A．按下并拖动MB2

B．MB1+MB2

C．MB2+MB3

D．MB1+MB3

正确答案：A

3． 你正在建立一矩形引用阵列.沿XC方向你需要有7个引用阵列.你应在NumberAlongXC域中键入什么值?

A．6

B．7

C．8

D．9

正确答案：B

4． 你正在建立一挖空.你已键入一负的壁厚值并选择了你要移除的面，壁厚将相对于原实体何处建立?

A．内侧

B．外侧

C．内侧和外侧各一半

D．不能输入负的壁厚值

正确答案：B

5． 引用集的主要目的是:

A．连接组件几何体

B．包括或排除在下一级装配中的组件对象

C．观察一个组件的部件历史

D．允许建立部件间表达式

正确答案：B

6． 当发现所建立某些参考特征与已建立实体在其上的同一层上，但要使这个部件符合公司的标准.为了移动参考特征到正确的层，应利用下列那个选项?

A．层移动对话框

B．层复制对话框

C．层设置对话框

D．层组对话框

正确答案：A

7． 在建立自由形状扫描特征（Swept）时,可以定义的引导线串数最多是多少?

A．1

B．2

C．3

D．不限

正确答案：C

8． 在建立自由形状扫描特征（Swept）时,可以定义的引导线串数最多是多少?

A．1

B．2

C．150

D．不限

正确答案：C

9． 如果你需要在一装配中在两个平面对中一个柱面,你可以使用那种类型配对条件?

A．贴合（Mate）

B．对齐（Align）

C．对中（Center）(1to1)

D．对中（Center）(2to1)

正确答案：D

10． 如果需要利用一已存视图去建立部件的正交视图，应该选择那一个视图去确定新视图的正交空间与对准?

A．仅仅TOP视图

B．除另一正交视图外的任一视图

C．除正视图外的任一视图

D．任一视图

正确答案：D

11． 在建立UG新文件tool_1.prt时，在新建文件对话框中需要输入的名称是：

A．tool_1

B．PART\tool_1

C．(tool_1.prt)

D．tool_1.prt

正确答案：A

12． 在拉伸（Extrude）命令中，如果希望结果总是片体（SheetBody），你应该使用哪种功能：

A．建模预设置中设置体类型为片体

B．当截面为封闭时，无论如何都产生实体

C．在拉伸参数中不使用偏置选项

D．建模预设置中设置体类型为片体，并在拉伸中不要使用偏置。

正确答案：D

13． 如果希望在某个特征之前插入特征，则需要

A．使此特征成为当前特征

B．使此特征之前的一个特征成为当前特征

C．使此特征之后的一个特征成为当前特征

D．抑制此特征及其以后的所有特征

正确答案：B

14． 当你在一实体上执行一分割体操作时,该体将被分成：

A．两个有参数等分的体

B．两个体，每一个有一全集参数

C．两个体，仅仅一个保留特征信息

D．两个非参数化的特征

正确答案：D

15． 在草图中，约束作用到曲线上的什么位置?

A．中点

B．端点

C．象限点

D．草图点

正确答案：D

16． 下面哪些特征可以直接进行特征的矩形阵列：

A．边圆角

B．一般腔体

C．一般凸垫

D．拉伸特征

正确答案：D

17． 什么是主模型概念允许的主要好处?

A．可再用的模板

B．并行工程

C．概念建模

D．组件建模

正确答案：B

18． 什么对话框定义圆柱体将被建立的方向？

A．矢量构造器

B．工作坐标系

C．点构造器

D．绝对坐标系

正确答案：A

19． 为了移动一草图到一不同平面或再定义它的水平参考,你应使用那个选项?

A．编辑→特征→移动

B．草图重新附着选项

C．编辑→变换→平移

D．编辑→特征→定位

正确答案：B

20． 从何处可以改变UG资源条的位置

A．可视化显示预设置

B．用户界面预设置

C．建模预设置

D．工作平面预设置

正确答案：B

21． 为最佳实践，在一单个部件中使用多少个体素特征？

A．按需

B．一个

C．三个

D．两个

正确答案：B

22． 下面关于UG提示行的主要作用说法错误的是

A．提示下一步的操作

B．显示当前操作状态

C．提示错误操作

D．只能放在屏幕的最下方

正确答案：A

多项选择题下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。

23． 下面那个命令带有布尔运算功能选项：

A．拉伸

B．旋转体

C．直纹特征

D．过曲线网格特征

正确答案：A,B

24． 如果需要编辑某一特征的参数，你可以进行如下操作：

A．在图形窗口中双击预选的特征。

B．在部件导航器中双击该特征节点。

C．创新执行该特征命令，然后选择该特征。

D．选择”编辑→特征→参数”，然后选择该特征。

正确答案：A,B,D

合集下载

[实用职业技能类试卷]UG设计师(CAD模块)模拟试卷16及答案与解析

[实用职业技能类试卷]UG设计师(CAD模块)模拟试卷16及答案与解析

UG设计师（CAD模块）模拟试卷16及答案与解析

一、单项选择题

下列各题的备选答案中，只有一个是符合题意的。

1 在应用UG命令时，按下MB2的作用一般为：

（A）取消

（B）应用

（C）执行缺省操作

（D）选择对象

2 旋转观察视图的方法有：

（A）按下并拖动MB2

（B）MB1+MB2

（C）MB2+MB3

（D）MB1+MB3

3 你正在建立一矩形引用阵列.沿XC方向你需要有7个引用阵列.你应在NumberAlongXC域中键入什么值?

（A）6

（B）7

（C）8

（D）9

4 你正在建立一挖空.你已键入一负的壁厚值并选择了你要移除的面，壁厚将相对于原实体何处建立?

（A）内侧

（B）外侧

（C）内侧和外侧各一半

（D）不能输入负的壁厚值

5 引用集的主要目的是:

（A）连接组件几何体

（B）包括或排除在下一级装配中的组件对象

（C）观察一个组件的部件历史

（D）允许建立部件间表达式

6 当发现所建立某些参考特征与已建立实体在其上的同一层上，但要使这个部件符合公司的标准.为了移动参考特征到正确的层，应利用下列那个选项?

（A）层移动对话框

（B）层复制对话框

（C）层设置对话框

（D）层组对话框

7 在建立自由形状扫描特征（Swept）时,可以定义的引导线串数最多是多少?

（A）1

（B）2

（C）3

（D）不限

8 在建立自由形状扫描特征（Swept）时,可以定义的引导线串数最多是多少?

（A）1

（B）2

（C）150

（D）不限

9 如果你需要在一装配中在两个平面对中一个柱面,你可以使用那种类型配对条件?

（A）贴合（Mate）

（B）对齐（Align）

（C）对中（Center）(1to1)

（D）对中（Center）(2to1)

10 如果需要利用一已存视图去建立部件的正交视图，应该选择那一个视图去确定新视图的正交空间与对准?

（A）仅仅TOP视图

（B）除另一正交视图外的任一视图

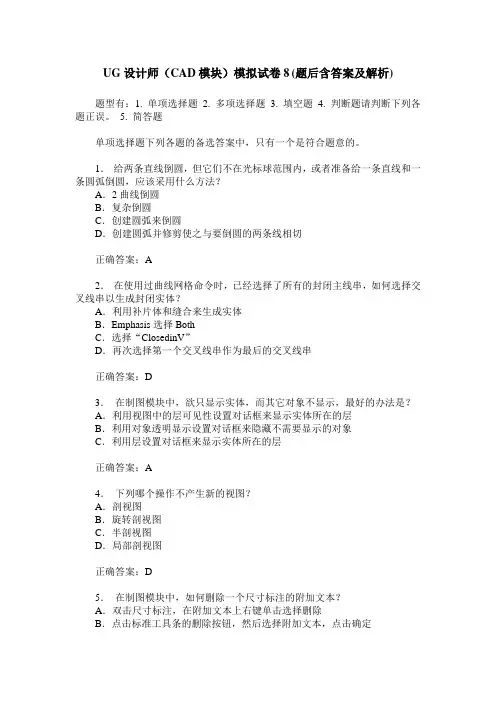

UG设计师(CAD模块)模拟试卷8(题后含答案及解析)

UG设计师(CAD模块)模拟试卷8(题后含答案及解析)

UG设计师（CAD模块）模拟试卷8 (题后含答案及解析)

题型有：1. 单项选择题 2. 多项选择题 3. 填空题 4. 判断题请判断下列各题正误。 5. 简答题

单项选择题下列各题的备选答案中，只有一个是符合题意的。

1． 给两条直线倒圆，但它们不在光标球范围内，或者准备给一条直线和一条圆弧倒圆，应该采用什么方法？

A．2曲线倒圆

B．复杂倒圆

C．创建圆弧来倒圆

D．创建圆弧并修剪使之与要倒圆的两条线相切

正确答案：A

2． 在使用过曲线网格命令时，已经选择了所有的封闭主线串，如何选择交叉线串以生成封闭实体？

A．利用补片体和缝合来生成实体

B．Emphasis选择Both

C．选择“ClosedinV”

D．再次选择第一个交叉线串作为最后的交叉线串

正确答案：D

3． 在制图模块中，欲只显示实体，而其它对象不显示，最好的办法是？

A．利用视图中的层可见性设置对话框来显示实体所在的层

B．利用对象透明显示设置对话框来隐藏不需要显示的对象

C．利用层设置对话框来显示实体所在的层

正确答案：A

4． 下列哪个操作不产生新的视图？

成教复习题-计算机辅助设计UG(含答案)

成教复习题-计算机辅助设计UG(含答案)

选择题：

1、UG NX6.0是（ D ）公司开发的三维设计软件。

A、PTC B、Microsoft C、AUTOCAD D、SIEMENS

2、在NX的用户界面里，哪个区域提示你下一步该做什么？（ B ）

A、信息窗口（Information Window） B、提示栏（Cue Line）

C、状态栏（Status Line） D、部件导航器（Part Navigator）

3、如何用鼠标实现模型的平移 （ B ）

A、左键+中键 B、右键+中键 C、单击右键 D、单击左键

4、UG软件提供了（ B ）个图层供用户使用，用户可以设置图层的名称、分类、属性和状态等，还可以进行有关图层的一些编辑操作。

A、255 B、256 C、257 D、150

5、创建草图时，草图所在的层由下列哪一项决定？（ A ）

A、建立草图时定义的工作层 B、NX预设置中定义

C、在草图中选择 D、系统自动定义

6、下列哪个不是基本体素类型？（ C ）

A、长方体 B、圆锥体 C、凸台 D、圆柱体

7、下列哪个命令不属于“实例特征”操作 （ D ）

A、矩形阵列 B、环形阵列 C、镜像体 D、绕直线旋转

8、草图平面不能是( D )

A、 实体平表面 B、 任一平面 C、 基准面 D、 曲面

9、（ B ）是UG NX系统提供给用户的坐标系统，用户可以根据需要任意移动它的位置。

A、绝对坐标系 B、工作坐标系

C、机构坐标系 D、零件坐标系

10. 当发现所建立某些参考特征与已建立实体在其上的同一层上，但要使这个部件符合公司的标准.为了移动参考特征到正确的层，应利用下列那个选项?

UG NX6.0-CAD软件应用考试题库(常州专业人员继续教育)解析

UG NX6.0-CAD软件应用考试题库(常州专业人员继续教育)解析

UG NX6.0-CAD软件应用考试题库（常州专业人员继续教育）

2015

一. 单选题

选择【文件】︱【新建】选项，将打开【文件新建】对话框，该对话框中包含4个选项卡，下列______选项不属于该对话框的选项卡。

(A) 模型

(B) 图纸

(C) 装配

(D) 仿真

WCS的轴有标识颜色；X 为红色，Y 为______，而 Z 为蓝色。

(A) 黄色

(B) 绿色

(C) 橙色

(D) 灰色

对称基体应采用对称方式拉伸，从【结束】列表中选择______。

(A) 贯通

(B) 对称值

(C) 直至下一个

(D) 等值

水平参考定义特征坐标系的______。

(A) 原点

(B) X轴

(C) Y轴

(D) Z轴

对于圆形特征(如孔、圆台)，定位尺寸为圆心(特征坐标系的原点)到______的垂直距离。

(A) 原点

(B) 目标边

(C) 工具边

(D) 基准边

与几何体相关的基准面是______。

(A) 固定基准

(B) 绝对基准

(C) 相对基准

(D) 依附基准

一个也可用做在高一级装配内的组件对象的装配叫______。

(A) 子装配

(B) 对象组

(C) 零件

(D) 子组件

注释样式对话框中，______类型的文字进行编辑。

(A) 尺寸

(B) 附加文本

(C) 公差

(D) 基准符号

如果想转到所选择的面与视图方向平行的视图，应使用______按键。

(A) Home

(B) End

(C) F7

(D) F8

______对话框决定创建一个圆柱的方向。

(A) ABS 定位

(B) 矢量构造器

(C) WCS定位

(D) 点构造器

______命令可以在部件导航器中选择一个特征，并使其后所有的特征变为不激活状态。

(A) 设为当前特征

(B) 抑制保留的

(C) 隐藏保留的

(D) 不激活特征

______工具可以在两条平行直线中间创建一条与两条直线平行的直线，或在两条不平行直线之间创建一条平分线。
