偏高岭土简介

高活性偏高岭土简介1（混凝土强度代表成份）

一、高活性偏高岭土的概念

高岭土是以高岭石为要紧组分的矿产（化学式是Al2O3·SiO2·H2O）。高岭土资源要紧有两类：一类是煤系地层中比较坚硬的岩石，叫高岭岩或焦宝石；另一类是风化成因的土状岩石，如苏州土。

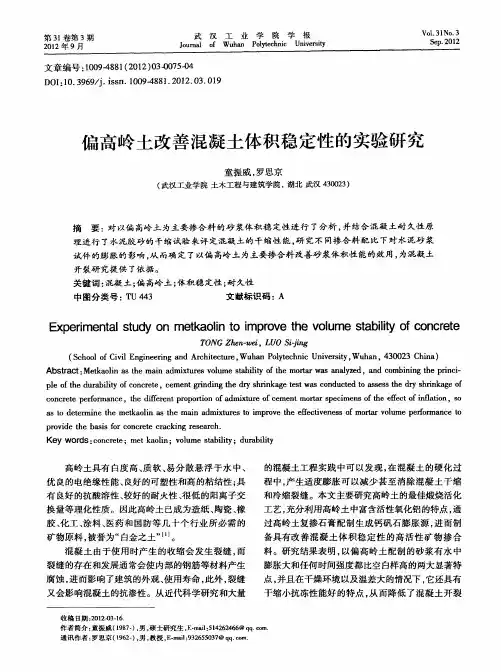

偏高岭土(metakaolin)是用高岭土作原料，通过选矿、配组、煅烧等工序生产的一种具有极高火山灰活性的物质，要紧成份是无定型的Al2O3和SiO2。要紧应用领域在混凝土行业，也叫做高性能混凝土矿物外加剂（High Reactivity Meta-kaolin）。

国内有多个生产偏高岭土的厂家，由于各厂家的生产技术不同，使得偏高岭土质量不同专门大（要紧指火山灰活性），严峻阻碍了偏高岭土下游产品的性能和推行应用，因此，咱们把具有很高火山灰活性（活性指数大于110）的偏高岭土叫做高性能偏高岭土。

阻碍偏高岭土活性的要紧因素有：原料（高岭石含量和结晶程度）、选矿工艺与技术、磨矿条件（细度、颗粒结构和粒度散布）、煅烧条件（温度、时刻、气氛、升温速度、保温时刻和外加剂）。

自然界形成的高岭土原料的质量转变专门大，肉眼又很难分辨其质量的好坏，因此，产品质量快速测试技术成了产品质量操纵的关键。焦作市煜坤矿业拥有现今最快速、最准确的快速测试技术，保障了产品质量的稳固性。

1焦作市煜坤矿业有限公司——偏高岭土专业生产厂家

偏高岭土生产技术——河南省重点攻关项目成果，获河南省科技进步奖成果

焦作市煜坤矿业公司企业标准（QB/YK01-2008）——全国唯一偏高岭土质量标准 二、偏高岭土的用途

凡是利用硅酸盐水泥的产品中，都能用得上偏高岭土，可否真正取得应用，要紧看性能价钱比。依据初步研究和应用实践，以下产品中能够利用偏高岭本地货物。

1.高性能混凝土矿物外加剂，例如预应力混凝土、轻质混凝土、高强度混凝土、修复混凝土等。

2.特种砂浆外加剂，例如保温砂浆、防水砂浆、粘结砂浆、抹面砂浆、外墙防水腻子、单双组份聚合物水泥防水砂浆、修复砂浆、自流平砂浆等。

3.聚合物水泥防水浆料、双组份聚合物改性陶瓷耐磨地坪涂料等。

4.生产地质聚合物的原料，例如地质聚合物涂料、地质聚合物注浆材料、地质聚合物仿瓷砖材料、地质聚合物水泥、地质聚合物人造大理岩等。

5.耐火材料添加剂。

6.聚氨酯防水涂料的填料。

7.合成份子。

8.橡胶填料、塑料填料、电缆填料、油漆填料.

9. 白（彩）色水泥的矿物外加剂等。

三、偏高岭土在水泥基制品中的作用

①偏高岭土能显著提高混凝土、砂浆等水泥基制品的初期强度和28天强度。

②偏高岭土能够拟制混凝土、砂浆等水泥基制品的碱骨料反映。 ③偏高岭土能够抑制混凝土、砂浆等水泥基制品的泛碱偏向。

④偏高岭土能够减小混凝土的自收缩，提高稳固性。

⑤偏高岭土能够提高混凝土、砂浆等水泥基制品的抗渗性、抗氯离子侵蚀性和抗硫酸盐侵蚀性。

⑥偏高岭土能显著提高水泥基浆料的强度、悬浮性、稳固性和结石率。

⑦偏高岭土具有必然的保水性，即防干裂（开裂）的能力。

四、偏高岭土的作用原理

1 增强原理

（1） 改变混凝土矿物组成的增强原理

一般硅酸盐水泥是制备混凝土的要紧材料，它的要紧矿物成份是硅酸三钙（3CaO·SiO2，简写成C3S）、硅酸二钙（2CaO·SiO2，简写成C2S）、铝酸三钙（3CaO·Al2O3，简写成C3A）和铁铝三钙（2CaO·Fe2O3-8CaO·3Al2O3·Fe2O3，简写成C2F-C8A3F）,其中前三个成份是要紧的，他们的水化反映如下：

2(3CaO·SiO2)+6H2O=3CaO·2 SiO2·3H2O + Ca(OH)2

2(2CaO·SiO2)+4H2O =3CaO·2 SiO2·3H2O + Ca(OH)2

3CaO·Al2O3+6H2O = Al2O3·3H2O +3Ca(OH)2

由上述化学反映方程式能够看出，一般混凝土在水泥水化以后，要多出一部份Ca(OH)2，因此，水泥水化产物能够看做是水泥石（水化硅酸钙和水化铝酸钙）和熟石灰的混合物。

高性能喷射混凝土中添加的MK-1高效增强剂的要紧成份是具有很高火山灰活性的Al2O3和SiO2，它们再和Ca(OH)2反映，生成水化硅酸钙和水化铝酸钙，反映方程式如下：

Al2O3+nCaO+mH2O → nCaO﹒Al2O3﹒mH2O（水化铝酸钙）

xCaO+SiO2+yH2O → xCaO﹒SiO2﹒yH2O+(3-x)Ca(OH)2(水化硅酸钙)

也确实是说，MK-1高效增强剂能够是一般混凝土中的Ca(OH)2转变成化硅酸钙和水化铝酸钙等水泥石矿物，从而提高混凝土的强度。

（2）改善混凝土结构的增强原理

在一般混凝土中，专门是在以石灰石为骨料的地域（华北地域多如此），由于石灰石的成份是碳酸钙，它和Ca(OH)2有比较大的表面亲和力，因此，Ca(OH)2要紧赋存在骨料周围，在混凝土中形成一个力学薄弱界面，阻碍混凝土的强度。

在高性能混凝土中的MK-1增强剂消耗了大量的Ca(OH)2，骨料周围的力学薄弱界面减少或消失，从而提高混凝土的强度。

在喷射砂浆和喷射混凝土中，偏高岭土具有降低喷射回弹率的作用，其缘故是一般混凝土由石子、砂和水泥组成，水泥净浆填充砂的间隙，砂浆又填充石子的间隙，如此的填充结果似乎很科学，可是，水泥的细度是250目，颗粒直径为80μm，粘结性也很有限，而偏高岭土的粒径是10μm，结构为片状，粘结性和结合性超级高，因此，它能够把喷射混凝土和喷射砂浆中的各类组分结合成一个整体，使得喷射回弹率明显降低。 3.抗渗原理（提高混凝土或砂浆密实性的原理）

（1）填充密实的抗渗原理

混凝土和砂浆要紧由砂（石子）和水泥组成，从结构上分析，石子的间隙由砂充填，砂的间隙由水泥净浆填充，可是，水泥的细度是250目左右，颗粒直径为80μm，它的间隙相关于水分子而言仍然是专门大的，是水渗透的良好通道；偏高岭土的粒径是10μm，对水泥颗粒形成的间隙进一步充填，从而提高了密实性，减弱了水的渗透作用。

（2）排除次生通道的抗渗原理

在一般混凝土和砂浆中，约含有水泥重量20-30%的Ca(OH)2，它溶于水后形成渗水通道，专门是在以石灰石为骨料的地域（如华北地域），由于石灰石的成份是碳酸钙，它和Ca(OH)2有比较大的表面亲和力，Ca(OH)2要紧赋存在骨料周围，形成一个可溶性薄层，当Ca(OH)2被溶蚀以后，形成一个渗水能力及强的渗水通道，严峻阻碍喷射混凝土的密实性。而添加偏高岭土以后，偏高岭土消耗了Ca(OH)2，也就起到了增加密实性，减少水的渗漏的作用。

在标准养护条件下，偏高岭土具有明显提高砂浆初期强度的作用，其转变规律是环境温度越高，早强作用越显著，环境温度降到大约10℃以下时，偏高岭土早强作用消失，乃至使初期强度有所降低。

偏高岭土具有早强作用的机理是偏高岭土中含比较多的Al2O3，使砂浆中的水化铝酸钙（早强矿物）数量增加；低温下早强作用消失的缘故是偏高岭土本身没有水化热。 5．提高混凝土或砂浆制品耐久性的原理

（1）冻融破坏原理分析

混凝土处于饱和状态，在某一冻结温度下，毛细孔中水结冰，胶凝孔中水处于过冷状态。水结成冰，使混凝土发生膨胀，另外由于胶凝孔中处于过冷状态的水分子向压力毛细孔中冰的界面处渗透，于是在毛细孔中叉产生一种渗透压力。另外胶凝水向毛细孔渗透的结果必然使毛细孔中冰体积进一步膨胀。由此可见，处于饱和状态的混凝土受冻时，其毛细孔壁同时经受膨胀压力和渗透压力两种压力，当这两种压力超过混凝土的抗拉强度时混凝土就会开裂，反复冻融循环后，混凝土中的裂痕会彼此贯通，其强度也会慢慢降低，最后乃至会完全丧失，使混凝士由表及里蒙受破坏。混凝土基体是非匀质材料，其内部存在大量的微裂痕。当经受拉力时，截面上各个质点受力极不均匀，有大量的不规那么的应力集中点，再增大拉力，这些应力集中点第一达到极限应力状态，致使新的微裂痕的产生和原有微裂痕的进展。

在冻融循环进程中，当混凝土基体冻胀开裂以后，掺人混凝土基体的钢纤维开始发挥限裂作用，分担了截面上的一部份拉力，并能缓和混凝土内部缺点处的应力集中现象，从而提高了混凝土的变形能力和韧性，达到阻止裂痕产生和进展的目的。另外，跨越裂痕的钢纤维仍能传递应力，继续抗击外力。由于钢纤维与水泥砂浆的紧密结合，增大了钢纤维对水泥砂浆的阻碍，水灰比越低，界面粘结越强，钢纤维对混凝土的阻碍范围也越大，阻裂能力也相应取得提高。可是钢纤维的体积率是有范围性的。过量的钢纤维体积率，大大增加了钢纤维与水泥砂浆的界面，而这些界面是混凝土内部的薄弱环节，超过必然界限，就可能产生不利阻碍。

（2）氯离子渗透原理分析

当混凝土暴露于海水、除冰盐(氯化钠、氯化钙)、采矿污水等情形都将受到氯化物的侵蚀。在此条件下的高性能混凝土要维持耐久性要求，必需具有相当的抗渗透性。Cl-在浓度低的作用下由环境扩散进入混凝土中，若是渗透到混凝土中的Cl-达到临界浓度时，就会破坏钢筋表面的钝化膜，引发钢筋锈蚀，乃至致使结构破坏。海洋环境中氯化物渗透混凝土的速度决定钢筋去钝化时刻。对长期暴露的混凝土结构而言，氯化物的渗透要紧靠混凝土毛细孔液的氯离子浓度差的扩散作用。混凝土氯离子扩散系数越小对混凝土的破坏作用越小。

（3）硫酸盐侵蚀原理分析

混凝土的硫酸盐侵蚀是一个复杂的物理化学进程，连年以来，国内外许多学者在侵蚀原理方面作了大量的研究，形成了一些结论。

一样而言，硫酸盐侵蚀有以下化学反映：

（1）形成钙矾石。SO2-4与水泥石中的氢氧化钙和水化铝酸钙反映生成三硫型水化硫铝酸钙（钙矾石），固相体积增大94%，引发混凝土的膨胀、开裂、解体，这种破坏一样会在构件表面显现比较粗大的裂痕。另一方面，钙矾石生长进程中的内应力也进一步加重了膨胀。这和液相的碱度紧密相关，碱度低时，形成的钙矾石为大的板条状晶体，此类钙矾石一样不带来有害的膨胀，碱度高时如在纯硅酸盐水泥混凝土中形成的钙矾石为针状或片状，乃至呈凝胶状析出，形成极大的结晶应力，因此合理操纵液相的碱度是减轻钙矾石危害性膨胀的有效途径之一。

（2）形成石膏。若是硫酸盐浓度较高时，那么不仅生成钙矾石，而且还会有石膏结晶析出。一方面石膏的生成使固相体积增大124%，引发混凝土膨胀开裂，另一方面，消耗了CH，而水泥水化生成的CH不仅是C-S-H等水化矿物稳固存在的基础，而且它本身以波特兰石的形态存在于硬化浆体中，对混凝土的力学强度有奉献，因此致使混凝土的强度损失和耐久性下降。依照浓度积规那么，只有当SO42-和Ca2+ 的浓度积大于或等于CaSO4的浓度积时才能有石膏结晶析出。有些专家以为当侵蚀溶液中SO42-的浓度在1000mg/L以下时，只有钙矾石结晶形成，当SO42-浓度慢慢提高时，开始平等地发生钙矾石-石膏复合结晶，在SO2-4浓度超级高时，石膏结晶侵蚀才起主导作用。但事实上，假设混凝土处于干湿交替状态，即便环境溶液中SO2-4浓度不高，也往往会因为水分的蒸发而使侵蚀溶液浓缩，石膏结晶侵蚀有可能成为要紧因素。我国八盘峡水电站和刘家峡水电站等工程的硫酸盐侵蚀破坏都具有此特点。

（3）形成碱金属硫酸盐晶体。混凝土孔隙中的碱金属硫酸盐浓度高时结晶析出，产生极大结晶应力和体积膨胀而使混凝土破坏。专门是当结构物的一部份侵入盐液，另一部份暴露在干燥空气中时，盐液在毛细管作用下升至水线以上部份然后蒸发，盐液浓缩而析晶。
