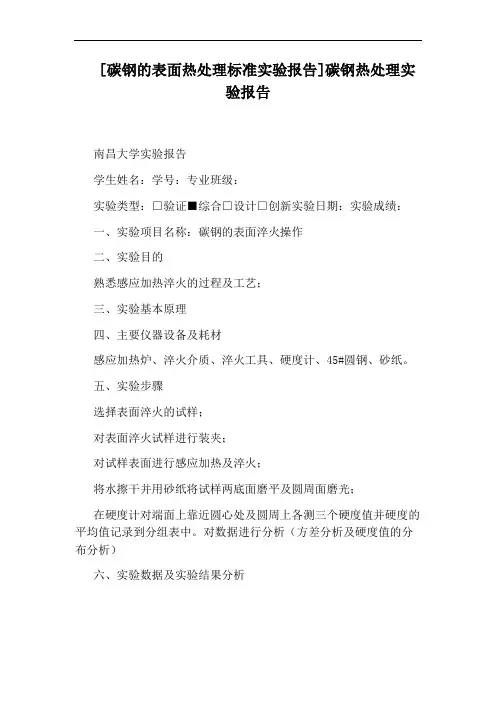

碳钢的热处理实验报告

[碳钢的表面热处理标准实验报告]碳钢热处理实验报告

南昌大学实验报告

学生姓名：学号：专业班级：

实验类型：□验证■综合□设计□创新实验日期：实验成绩：

一、实验项目名称：碳钢的表面淬火操作

二、实验目的

熟悉感应加热淬火的过程及工艺；

三、实验基本原理

四、主要仪器设备及耗材

感应加热炉、淬火介质、淬火工具、硬度计、45#圆钢、砂纸。

五、实验步骤

选择表面淬火的试样；

对表面淬火试样进行装夹；

对试样表面进行感应加热及淬火；

将水擦干并用砂纸将试样两底面磨平及圆周面磨光；

在硬度计对端面上靠近圆心处及圆周上各测三个硬度值并硬度的平均值记录到分组表中。对数据进行分析（方差分析及硬度值的分布分析）

六、实验数据及实验结果分析

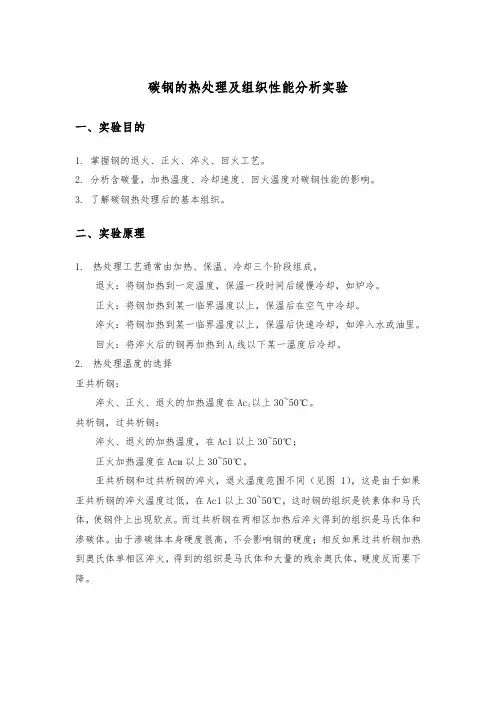

碳钢的热处理及组织性能分析实验

一、实验目的

1. 掌握钢的退火、正火、淬火、回火工艺。

2. 分析含碳量，加热温度、冷却速度、回火温度对碳钢性能的影响。

3. 了解碳钢热处理后的基本组织。

二、实验原理

1. 热处理工艺通常由加热、保温、冷却三个阶段组成。

退火：将钢加热到一定温度，保温一段时间后缓慢冷却，如炉冷。

正火：将钢加热到某一临界温度以上，保温后在空气中冷却。

淬火：将钢加热到某一临界温度以上，保温后快速冷却，如淬入水或油里。

回火：将淬火后的钢再加热到A1线以下某一温度后冷却。

2. 热处理温度的选择

亚共析钢：

淬火、正火、退火的加热温度在Ac3以上30~50℃。

共析钢，过共析钢：

淬火、退火的加热温度，在Ac1以上30~50℃；

正火加热温度在Acm以上30~50℃。

亚共析钢和过共析钢的淬火，退火温度范围不同（见图1），这是由于如果亚共析钢的淬火温度过低，在Ac1以上30~50℃，这时钢的组织是铁素体和马氏体，使钢件上出现软点。而过共析钢在两相区加热后淬火得到的组织是马氏体和渗碳体。由于渗碳体本身硬度很高，不会影响钢的硬度；相反如果过共析钢加热到奥氏体单相区淬火，得到的组织是马氏体和大量的残余奥氏体，硬度反而要下降。

图1淬火加热温度范围

过共析钢在退火时若加热到奥氏体单相区，冷却时将在晶介析出网状渗碳体，使钢的塑性，冲击韧性降低。所以过共析钢退火加热温度不能过高。

过共析钢的正火主要是为了消除已经形成的网状渗碳体，只是加热到Acm线以上才能使网状渗碳体全部溶入奥氏体，由于正火的冷却速度较快，网状渗碳体来不及析出而被消除。

回火温度是根据零件所要求的机械性能确定的，通常将回火分为低温、中温、高温回火：

低温回火：（150~250℃）所得的组织为回火马氏体，硬度约为HRC60，目的是降低淬火后的应力，减少钢的脆性，但保持钢的高硬度，这种回火常用于切削刀具和量具。

中温回火；（350~500℃）所得组织为回火屈氏体，硬度约为HRC40，目的是获得高的弹性极限，同时有较好的韧性，主要用于中高碳钢弹簧的热处理。

工程材料实验报告

碳钢的热处理实验

（炉冷）

班级：机械103

小组：第五组

成员：

一、前言

在金属的再结晶温度以上的塑性变形加工称为热加工，金属热加工是机械制造中的重要过程之一，它是在不改变工件的形状和整体的化学成分前提下，赋予或改善工件的使用性能，优化工件的内在质量的一种处理方法。这是工件质量管理中的重要环节。

二．实验目的

1. 掌握金属热加工的方法和流程，了解相关的知识。

2. 对金属热加工进行初步认识，便于今后课程的理解。

3. 学会使用加工仪器，增强动手能力。

三、实验设备

中、高温热处理炉，金相显微镜，洛氏硬度计，金相砂纸。

四、实验原理（45钢，炉冷）

45钢为亚共析钢，亚共析钢随炉冷却一般用在退火中。本次实验是属于完全退火。在退火中，随炉冷却至A3线温度时，开始析出铁素体，称先共析铁素体。随着温度的降低，析出过程持续进行，温度降至A1时，具有共析成分的奥氏体转变为珠光体，最终得到铁素体和珠光体构成的组织（F+P）。

随炉冷却退火目的：细化晶粒，均匀组织，消除组织缺陷。降低硬度，改善切削加工性，消除内应力，稳定尺寸，减少变形与裂纹倾向。

五、热处理工艺

退火操作是工件金加热（碳钢一般加热至780~900℃）、保温后进行缓慢冷却，所以退火工件一般是在炉中，随炉子降温而冷却。

退火加热温度控制要准确。温度过低达不到退火的目的；温度过高又会造成过热、过烧、氧化、脱碳等缺陷。另外还应注意零件的放置位置。

六、实验结果

试样材料 热处理方法 硬度读数 平均值

工件1 工件2

45钢 退火 原始硬度

处理后硬度 12.2 13.2 11.4 9.9 8.1 9.1 10.65

七、实验数据汇总

试样材料 原始硬度 加热温度 保温时间 冷却方式 处理后硬度

45钢 820℃ 20min 炉冷 10.65

亚共析钢的连续冷却转变图（炉冷）

A3

A1

O P

A F

碳钢的热处理实验报告

一、实验目的。

本实验旨在通过对碳钢进行热处理，探究不同温度下的淬火和回火对碳钢组织和性能的影响，以及了解碳钢的热处理工艺。

二、实验原理。

碳钢是含有碳元素的钢铁材料，通过热处理可以改变其组织和性能。淬火是将加热至临界温度以上的碳钢急冷至室温，使其组织变为马氏体；回火是在淬火后加热至一定温度，然后冷却，使马氏体转变为珠光体。通过这两种热处理方法，可以改变碳钢的硬度、强度和韧性。

三、实验步骤。

1. 将碳钢样品加热至临界温度（约830°C），保温一定时间后进行快速冷却，进行淬火处理。

2. 将淬火后的碳钢样品进行回火处理，加热至不同温度（200°C、400°C、600°C），保温一定时间后冷却至室温。

3. 对不同热处理条件下的碳钢样品进行金相显微镜观察和硬度测试。

四、实验结果与分析。

经过淬火处理后，碳钢的组织变为马氏体，表现出较高的硬度和强度，但韧性较差。随着回火温度的升高，硬度逐渐降低，同时韧性逐渐提高。在200°C回火后，碳钢的硬度有所下降，但韧性明显提高；在400°C回火后，硬度和韧性达到平衡；在600°C回火后，硬度继续降低，但韧性进一步提高。

五、实验结论。 通过本次实验，我们得出了以下结论，淬火处理可以使碳钢的组织变为马氏体，提高其硬度和强度；回火处理可以降低碳钢的硬度，提高其韧性。在实际生产中，可以根据碳钢零件的具体要求，选择合适的热处理工艺，以达到理想的性能要求。

六、实验总结。

本实验通过对碳钢的热处理实验，深入了解了热处理工艺对碳钢组织和性能的影响，为今后的工程实践提供了重要的参考和指导。同时，也加深了我们对金相显微镜观察和硬度测试等实验方法的理解和掌握。

七、参考文献。

1. 钢铁材料热处理技术手册。

2. 材料科学与工程学报，2008，第6卷第3期。

以上就是本次碳钢的热处理实验报告的全部内容。
