水工建筑物岩石基础开挖工程施工技术规范

1 总 则

1.0.1 本规范适用于1、2、3级水工建筑物岩石基础开挖工程。

1.0.2 编制水工建筑物岩石基础开挖施工组织设计，应符合本规范的规定。

1.0.3 施工前，建设或设计、勘测单位必须向施工单位提交与施工有关的设计文件、施工图纸，以及工程地质和水文地质资料，并进行技术交底。

1.0.4 施工中，勘测单位必须按照现行《水利水电工程施工地质规程》的规定，进行施工地质工作。

施工地质工作中，若发现实际地质情况与前期地质资料和结论有较大出入，或发现新的不良地质因素，建设、勘测、设计单位必须及时与施工单位协商，以便采取补救措施或修改设计。设计上的重大修改，必须报经原设计审批单位批准。

1.0.5 施工单位必须按照现行《水利水电工程施工测量规范》的规定，进行施工测量工作。

1.0.6 施工单位必须按照设计文件、施工图纸和本规范施工。

施工单位对设计文件、施工图纸存在异议，可向建设、设计、勘测单位提出意见，但在未接到修改设计通知书或修改图纸时，不得在施工中变更设计。

施工单位应做好施工记录和有关资料、报告等的整理、编制工作。

1.0.7 施工单位应积极采取新技术、新材料、新工艺、新设备施工。

1.0.8 水工建筑物岩石基础开挖，应采用钻孔爆破法施工。

严禁在设计建基面、设计边坡附近采用洞室爆破法或药壶爆破法施工。 其他部位如需采用洞室爆破法或药壶爆破法施工，必须通过专门试验(或安全技术论证)证明可行和制定补充规定，并经上级主管部门批准。

1.0.9 本规范未作规定者，应执行现行国家或行业标准的有关规定，若仍无规定可循，应由建设、设计、勘测单位和施工单位协商制定补充规定，并经上级主管部门批准。

--------------------------------------------------------------------------------

2 开挖、排水和出渣运输

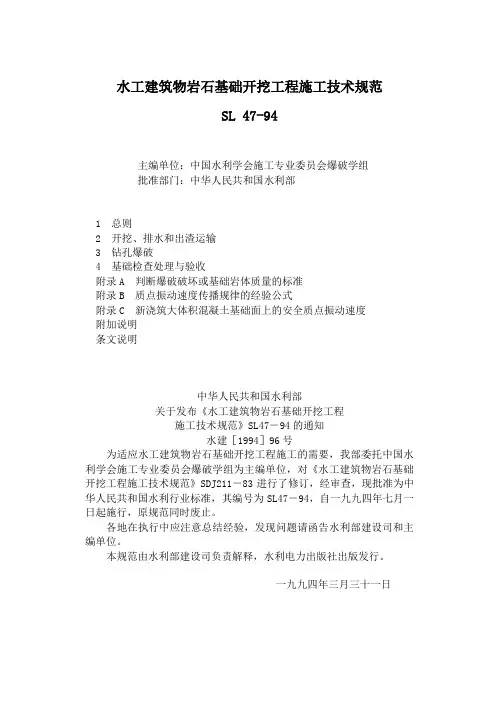

水工建筑物岩石基础开挖工程施工技术规范

SL 47-94

主编单位：中国水利学会施工专业委员会爆破学组

批准部门：中华人民共和国水利部

1 总则

2 开挖、排水和出渣运输

3 钻孔爆破

4 基础检查处理与验收

附录A 判断爆破破坏或基础岩体质量的标准

附录B 质点振动速度传播规律的经验公式

附录C 新浇筑大体积混凝土基础面上的安全质点振动速度

附加说明

条文说明

中华人民共和国水利部

关于发布《水工建筑物岩石基础开挖工程

施工技术规范》SL47－94的通知

水建［1994］96号

为适应水工建筑物岩石基础开挖工程施工的需要，我部委托中国水利学会施工专业委员会爆破学组为主编单位，对《水工建筑物岩石基础开挖工程施工技术规范》SDJ211－83进行了修订，经审查，现批准为中华人民共和国水利行业标准，其编号为SL47－94，自一九九四年七月一日起施行，原规范同时废止。

各地在执行中应注意总结经验，发现问题请函告水利部建设司和主编单位。

本规范由水利部建设司负责解释，水利电力出版社出版发行。

一九九四年三月三十一日 1 总 则

1．0. 1 本规范适用于1、2、3级水工建筑物岩石基础开挖工程。

1．0．2 编制水工建筑物岩石基础开挖施工组织设计，应符合本规范的规定。

1．0. 3 施工前，建设或设计、勘测单位必须向施工单位提交与施工有关的设计文件、施工图纸，以及工程地质和水文地质资料，并进行技术交底。

1．0．4 施工中，勘测单位必须按照现行《水利水电工程施工地质规程》的规定，进行施工地质工作。

施工地质工作中，若发现实际地质情况与前期地质资料和结论有较大出入，或发现新的不良地质因素，建设、勘测、设计单位必须及时与施工单位协商，以便采取补救措施或修改设计。设计上的重大修改，必须报经原设计审批单位批准。

--

--

工程建设标准强制性条文

水利工程部分（ 2016 年版） --

--

第二篇 水利工程施工

7 土石方工程

序号

7-1-1

7-1-2

规范名称及文号

《水工建筑物岩石基础开挖工程施工技术规范》 SL47—94

《水工建筑物地下开挖工程施工规范》

SL378— 2007

7-1 开 挖

条文号 条文内容 检查结果

1.0.8 严禁在设计建基面、 设计边坡附近采用洞室爆破法或药壶爆破法施工。

2.1.2 未经安全技术论证和主管部门批准，严禁采用自下而上的开挖方式。

地下洞室洞口削坡应自上而下分层进行，严禁上下垂直作业。进洞前，应做好开 5.2.2 当特大断面洞室设有拱座， 采用先拱后墙法开挖时， 应注意保护和加固拱座岩体。 拱脚下部的岩体开挖，应符合下列条件： 5.5.5

1 拱脚下部开挖面至拱脚线最低点的距离不应小于 1.5m； 2 顶拱混凝土衬砌强度不应低于设计强度的 75%。

11.2.8 对存在有害气体、高温等作业区，必须做专项通风设计，并设置监测装置。

洞内供电线路的布设应符合下列规定：

12.3.7 电力起爆主线应与照明及动力线分两侧架设。

3

12.4.5 洞内电、气焊作业区，应设有防火设施和消防设备。

当相向开挖的两个工作面相距小于 30m 或 5 倍洞径距离爆破时，双方人员均应

13.2.6

撤离工作面；相距 15m 时，应停止一方工作，单向开挖贯通。 --

--

13.2.7 竖井或斜井单向自下而上开挖，距贯通面 5m 时，应自上而下贯通。

13.2.10 采用电力起爆方法，装炮时距工作面 30m 以内应断开电源，可在 30m 以外用投

光灯或矿灯照明。

深孔预裂爆破计算计算书

计算依据：

《水工建筑物岩石基础开挖工程施工技术规范》（SDJ211-83）

一、计算参数

1.岩土参数

岩土类别 一类土 爆破处自由面系数 0.83

岩石硬度调整系数 0.48 岩石极限抗压强度(MPa) 50

2.普通破碎孔参数

台阶高度(m) 5 台阶坡面角(°) 60

台阶高度影响系数 1 钻机至坡顶线最小安全距离(m)

0.8

钻孔直径(mm) 90 底盘抵抗线(m) 3.687

孔距(m) 3 排距(m) 2.5

超钻深度(m) 1.2

受前排爆岩阻力作用的药量增加系数 1.5

3.周边预裂孔参数

炮孔直径(mm)

85 孔距(m) 1

不偶合系数 3.5

4.炸药相关参数

炸药类型 62％胶质炸药 普通型 堵塞系数 1

深孔预裂爆破单耗(Kg/m3) 0.554 换算系数 0.89

装药密度(g/cm3) 0.95 最佳装药系数 0.6

二、普通破碎孔炸药用量计算

Wd=HDηd/150，且Wd≥Hctgα+B

Wd=[5×0.48×1×90/150，5×ctg60°+0.8]max=3.687m

1.前排炮孔的单孔药量计算

Q前=eumqaWdH=0.89×1×0.83×0.554×3×3.687×5=22.633kg

2.后排炮孔的单孔药量计算

Q后=eumpqabH=0.89×1×0.83×1.5×0.554×3×2.5×5=23.020kg

三、药量平衡计算

炮孔最佳装药量为 Q=1/4πd2τ(h+H)Δ

得Q=1/4×π×0.092×0.6×(1.2+5)×0.95×103=22.482kg≈Q前=22.633kg

结果符合药量平衡理论

四、周边预裂孔炸药用量计算

按《水工建筑物岩石基础开挖工程施工技术规范》（SDJ211-83）推荐的公式：

Q = 0.06[σ]0.5ak(H+h)τ=0.06×500.5×1×(5+1.2)×0.6=1.578kg
