链板式输送机传动装置如图1-1所示 ：

图1-1

设计参数：

表1-1

输送链拉力

F/N 输送链速度V(m/s) 驱动链轮直径

D/mm 工作条件

1500

0.7

100

连续单向运转，载荷平稳，使用期限为20年（每年300天），单件小批量生产，两班制工作，链速允许误差为±第 3 页 共 40 页 5%。

一 电动机的选择

1.电动机的选择及运动参数的计算：

（1）选择电动机的类型和结构形式：

Y系列三相异步电动机

（2）电动机功率的选择：

1）工作机所需要的有效功率为：

P=Fv=1500×0.7W=1.05KW

注：工作机构的有效阻力F，v为工作机构的圆周转速。

2）传动装置与工作机构的总效率，传动装置为串联，总效率等于各级传动效率和轴承、联轴器效率的连乘积，即

23..12345=20.980.9930.99×0.95×0.90=0.79

注：齿轮传动分为2个7级精度的闭式圆柱斜齿轮传动，由资料[1]表3-4查得:齿轮传动（油润滑） 1=0.98,联轴器为弹性联轴器，2=0.99，共1个；滚动轴承（油润滑），3=0.99，共3对; 普通V带传动效率，5=0.95链传动效率，5＝0.90。

3）电动机所需输出的功率为：dP=P/KW=1.051.33kw0.79

（3）电动机转速的确定：

由资料[1]表9-39选电动机的转速为1500r/min和1000r/min的两种。 第 4 页 共 40 页 工作机链轮的转速为wn＝601000vD＝6010000.7100＝134r/min

选取电动机型号为 Y90s。

2.传动比的分配：

减速器高速级的传动比为：

1i=3

2i=3.6

则： 带传动传动比为31230002133.75*3*3.6iiii

3.传动装置的运动和动力参数计算：

（1）各轴的转速计算：

电动机轴转速:0n=mn=3000 r/min

高速轴转速:1n=0n/3i=3000/2=1500r/min

中间轴转速:2n=1n/2i=1500/3=500r/min

低速轴转速:3n=2n/1i=500/3.6=138r/min

链轮轴转速:4n=3n=138r/min

（2）各轴的输入功率计算：

高速轴1输入功率：

1P=P1=1.050.98 KW=1.03KW

合集下载

毕业设计(论文)矿用边双链刮板输送机的机械结构设计

毕业设计(论文)矿用边双链刮板输送机的机械结构设计

届

华北科技学院

专 科 毕 业 设 计（论 文）

设计（论文）题目： 矿用边双链刮板输送机的机械结构设计

专 题 题 目：

姓 名： 学 号：

专业班级： 院（部）： 机电工程学院

指导教师：

年 月 日

目 录

摘 要 .................................................................. Ⅰ

Abstract ................................................................ Ⅱ

1概 述 ................................................................... 1

1.1 刮板输送机的简介 .................................................. 1

1.2 刮板输送机分类 .................................................... 2

1.3 选题研究的目的 .................................................... 2

2 刮板输送机的工作原理及结构 ............................................. 4

2.1 刮板输送机的工作原理 .............................................. 4

链板式输送机的设计计算

链板式输送机的设计计算

链板式输送机的设计计算

吉林大学机械学院 高秀华 于亚平 黄大巍

摘 要:由于国内链板式输送机的计算公式不规范,计算方法不尽相同,给设计者带来了一定困难,文中提供了链板式输送机整套设计计算方法,为设计提供了可靠的依据。

关键词:链板式输送机;链轮;链条;驱动;张紧

随着国内汽车行业的飞速发展,链板式输送机在汽车领域的应用越来越广泛,但其设计计算仍沿用旧方法。针对链板式输送机设计计算资料缺乏的现状,本文进行了详细介绍,为链板式输送机的设计提供了理论依据。

1 链板式输送机的结构和主要技术参数

链板式输送机是连续运输机械的一种,如图1所示。它的结构特点是链板总成3作为运输物料的承载装置,链条带动链板移动时向前输送物料。链条(一般用片式链)在运输机两端绕过驱动链轮和张紧链轮。张紧装置1使输送机在运行时有足够的张紧力,保证牵引机构运转平稳。传动装置5用来传递驱动装置的转动力矩,并传递或改变驱动装置运动的速度与方向。驱动装置6将驱动电机的动力传递到驱动链轮,从而带动牵引构件工作。

图1 链板式输送机

1.张紧装置 2.中间支架 3.链板总成 4.链条润滑装置 5.传动装置 6.驱动装置

7.转动装置支架8.滚子链 9.张紧装置支架

根据目前汽车生产线上常用的链板式输送机设计参数,本次计算选用参数如下:

输送机长度L=51.17 m;链条节距t=200 mm;板宽B=2000 mm;工位节距T=4000 mm;工位数n=10;输送速度v=0.25~1.25 m/min,输送功率P=3kW;输送物体质量m1=1000 kg。

2 计算公式

211 逐点张力的计算

逐点计算法是将链板式输送机各区段的阻力顺序加起来,从而求得输送机的牵引力。首先,把牵引构件所形成的线路分割成若干连续的直线区段和曲线区段,定出这些区段的交接点,进而定出驱动装置、张紧装置、导料装置、卸料装置的位置,确定最小张力点。从最小张力点,按计算规则进行逐点计算,即

链条输送机设计

链条输送机设计

1

摘 要

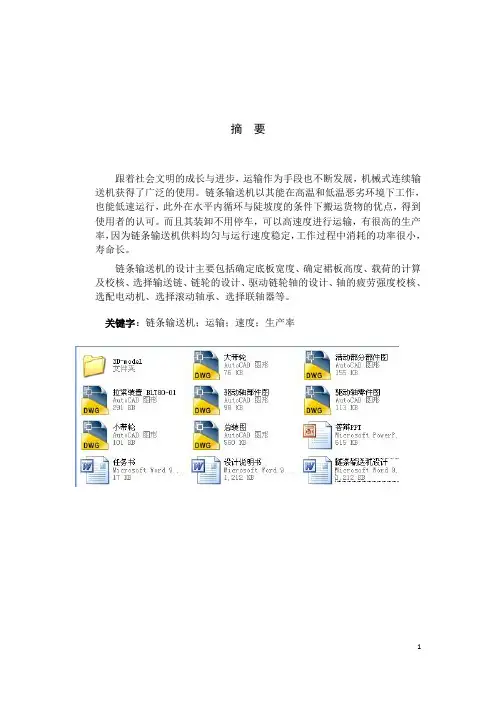

跟着社会文明的成长与进步，运输作为手段也不断发展，机械式连续输送机获得了广泛的使用。链条输送机以其能在高温和低温恶劣环境下工作，也能低速运行，此外在水平内循环与陡坡度的条件下搬运货物的优点，得到使用者的认可。而且其装卸不用停车，可以高速度进行运输，有很高的生产率，因为链条输送机供料均匀与运行速度稳定，工作过程中消耗的功率很小，寿命长。
