输电线路运行故障及措施分析

２０１６（３４）总第１２６９期　汪薜技术协作信息　输电线路运行故障分析及防治措施　技术威果展矛　许乐／国网青海省电力公司海北供电公司　摘要：电力系统中，输电线路将发电厂和各变电站有效的连接起来，是电力系统中不可或缺的重要组成部分，承担着电能输　送和分配的任务，其运行关系到整个电网运行的安全和稳定。因此需要针对输电线路运行故障进行有效防治和处理。确保输电线路　稳定运行。文中从输电线路运行故障及防治技术的重要性入手，分析了输电线路运行故障原因，并进一步对输电线路运行故障的防　治措施进行了具体阐述。　关键词：输电线路；运行故障；原因；防治措施　前言：输电线路不仅点多、面广、线　长，而且路径十分复杂，在运行过程中受　地理和气候条件影响较大，极易发生故　障，从而导致停电事故发生。针对多次停　电事故进行分析表明，由于输电线路故障　导致的停电故障占总停电故障比重较大，　因此需要对输电线路运行故障进行深入　分析，并提出有效的防治措施，全面提高　电网运行的安全性和可靠性。　一、输电线路运行故障及防治技术的　重要性　作为电能输送的重要载体，输电线路　对电能输送质量具有直接的影响。输电线　路运行过程中，任何一段线路运行中出现　故障都会对电力系统的整体运行带来较　大的影响，如导致小范围停电故障、部分　电力设备受损，严重时还会导致全线长时　间停电，从而给人们正常的生产生活带来　严重的影响。因此需要深入对输电线路运　行故障原因进行分析，从而找出有效的防　治措施，提高输电线路运行的安全性，为　电力系统正常的运行奠定良好的基础。　二、输电线路运行故障原因分析　（一）单相接地故障分析　在输电线路运行过程中，单相接地故　障作为最为常见的故障，特别是输电线路　处于野外环境下，受潮湿和雷雨等恶劣天　气影响下更易发生单相接地故障。当输电　线路单相接地故障发生时，则发生故障的　相电压则会降至零，正常运行的相电压则　会上升到线电压的水平，电压跨度提升幅　度较大，从而导致线路中过电压幅值会远　远高于耐压限值，因此导致设备被烧毁。　一旦电力设备或是输电线路发生单相接　地故障得不到及时处理时，输电线路温度　则会急剧上升，造成输电线路短路故障发　生。　（二）断线、损伤及闪络故障分析　输电线路故障多是由于环境因素和　人为因素而导致的，特别是在大风天气　下，输电线路会出现不停振荡，一旦幅度　过大时，各导线之间会发生闪络故障，导　致停电事故发生。同时输电线路周围树木　也容易与线路发生缠绕，再加之鸟粪，都　会导致输电线路闪络及污闪现象频繁发　生。当前建设施工项目较多，部分施工单　位由于电力安全意识缺乏，在施工过程中　对电力设施的安全【生考虑不周，在盲目及　违章施工作业中导致输电线路断线、短和　接地故障发生。　（三）线路电阻故障成因分析　据调查研究分析，在输电线路故障　中，因杆塔接地不良而发生的雷击事故所　占线路故障率的比例较高，由此可见，输　电线路杆塔接地对电力系统运行的安全　稳定『生有着重要影响。输电线路电阻故障　原因主要表现在以下几个方面，在基建施　工过程中，部分杆塔接地电阻并没有达到　预先的设计值，实际电阻值与设计值存在　一定的差距；又如杆塔接地电阻在使用降　阻剂之后，虽然在短时期内与设计值相吻　合，但是在电力系统运行过程中，降阻剂　会逐渐流失，最终导致电阻值达不到设计　值；或者由于基建过程中，施工人员所使　用的施工工艺不正确，而导致接地体的腐　蚀速度加快；接地电阻过高是造成雷电反　击、出现电力运行系统故障的主要原因。　三、输电线路运行故障的防治措施　（一）接地故障的检测与防治　在实际工作中，线路维护人员需要先　向调度部门咨询相关信息，例如线路跳闸　时，微机保护故障测距、相位及保护动作　等；在到达线路故障区域后，结合掌握的　信息资料及当地的实际情况，来对接地故　障原因进行分析判断，直接找出线路接地　故障发生的根本原因，然后再与工作经验　丰富的维护人员协调合作，查看故障线路　两端变电站的值班记录，找出母线至变电　站间的出线设备是否存在故障隐患。　（二）导线断股、损伤及闪络烧伤故障　的防治　电力维护人员在日常巡检过程中，对　于风吹会产生较大摆动的导线要能够及　时作出调整，如果出现线路松弛的现象，　可以通过适当调紧的方式来降低摆动幅　度，还可以在两个杆塔之间加设一根杆　塔，这样能够有效地缓解松弛度，提高线　路的稳定＿芏。维护人员还可以将防震锤或　护线条安装在线夹的附近位置，这样能够　有效避免输电线路出现大幅度振动现象。　护线条必须要与输电线路使用同一种材　料，一般为两头细、中间粗的铝棍。在线夹　位置，使用护线条缠襄输电线路，也能够　增强输电线路的强度，这样当输电线路出　现剧烈振动时，才不会在夹口处出现曲　折。防震锤一般由两个杯状的生铁构成，　一般将生铁固定在同一根钢绞线的两端，　然后用夹子将钢绞线的中间部位固定在　导线中。一旦输电线路出现剧烈振动，在　防震锤的重量及弹性抑制下，输电线路的　振幅将得到大幅度降低。耐张塔中跳线处　于摆动状态时，不得对杆塔、拉线或横担　放电，可以使用绝缘子串进行固定。　（三）线路电阻故障防治技术　为了能够有效的提高输电线路的耐　雷水平，减少输电线路雷击跳闸发生率，　需要有效的降低杆塔接地电阻。当输电线　路杆塔接地电阻增大时，杆塔的耐雷性能　则会下降，线路雷击跳闸发生率则会大幅　提升。在实际工作中，可以通过以下几方　面举措来降低杆塔接地电阻。　第一，有效的发挥输电线路自然接地　作用。　第二，对输电线路上进行外引接地装　置的安装。　第三，可以采用深埋式接地极或填充　电阻率较低的材料。也可以通过加装耦合　地线来有效的避免电阻故障发生。部分线　路雷击事故发生率较高，在已经架设了避　雷线的杆段，当在环境影响下还存在接地　电阻故障时，则可以将耦合地线安装在线　路的下方。　最后，降低电阻事故发生还可以通过　加装杆塔拉线来实现。由于杆塔拉线具有　分流作用，对杆塔等效半径具有较好的扩　大作用，能够降低杆塔波阻抗。由于拉线　在杆塔上的连接位置和接地状况与杆塔　接线的分流效果息息相关，当拉线与塔顶　距离越短时，拉线电阻也会越小，接线分　流效果也会达到最佳水平。因此在实际工　作中，可以针对实际情况有效的缩短拉线　与塔顶之间的距离，这样可以更好的增强　拉线的接地电阻，能够有效的防范线路电　阻故障的发生。　四、结束语　输电线路运行故障具有多样性的特　点，这也增加了防治工作的难度。因此需　要对输电线路运行状态给予充分重视，针　对极发生的常见故障，找出故障产生的原　因，并制定切实可行的防治措施，有效的　提高输电线路运行的安全，确保电能优　质、高效及持续的供应。　参考文献　［１］郭秀慧；李志强；钱冠军．输电线路绕击　防护的新措施【Ｊ１．高电压技术，２０１３（２７）．　［２】王少华；蒋兴良；孙才新．输电线路导线　舞动的国内外研究现状［Ｊ］．高电压技术，　２０１（１０）．　［３】谷定燮；周沛洪；修木洪．交流１０００　ｋＶ　输电系统过电压和绝缘配合研究【Ｊ】．高电　压技术，２０１２（１２）．

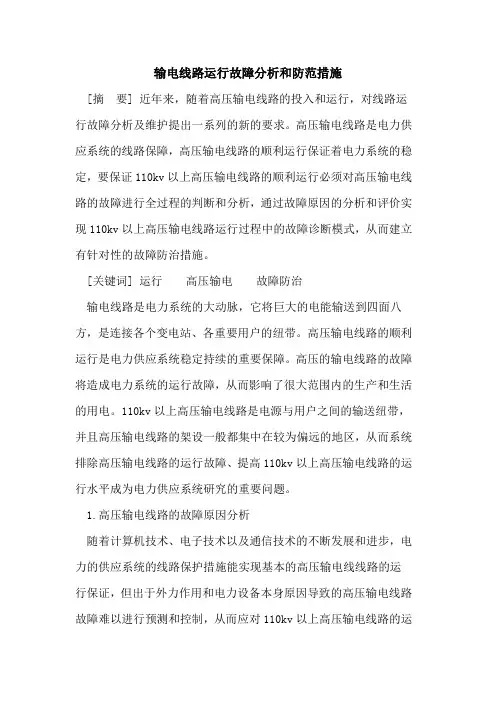

输电线路运行故障分析和防范措施

[摘 要] 近年来，随着高压输电线路的投入和运行，对线路运行故障分析及维护提出一系列的新的要求。高压输电线路是电力供应系统的线路保障，高压输电线路的顺利运行保证着电力系统的稳定，要保证110kv以上高压输电线路的顺利运行必须对高压输电线路的故障进行全过程的判断和分析，通过故障原因的分析和评价实现110kv以上高压输电线路运行过程中的故障诊断模式，从而建立有针对性的故障防治措施。

[关键词] 运行 高压输电 故障防治

输电线路是电力系统的大动脉，它将巨大的电能输送到四面八方，是连接各个变电站、各重要用户的纽带。高压输电线路的顺利运行是电力供应系统稳定持续的重要保障。高压的输电线路的故障将造成电力系统的运行故障，从而影响了很大范围内的生产和生活的用电。110kv以上高压输电线路是电源与用户之间的输送纽带，并且高压输电线路的架设一般都集中在较为偏远的地区，从而系统排除高压输电线路的运行故障、提高110kv以上高压输电线路的运行水平成为电力供应系统研究的重要问题。

1.高压输电线路的故障原因分析

随着计算机技术、电子技术以及通信技术的不断发展和进步，电力的供应系统的线路保护措施能实现基本的高压输电线线路的运行保证，但出于外力作用和电力设备本身原因导致的高压输电线路故障难以进行预测和控制，从而应对110kv以上高压输电线路的运行故障进行有效分析，建立迅速的故障诊断和排除的措施。造成110kv以上高压输电线路故障原因包括环境及人为两个方面，比如自然环境中的大风引起导线周期性的振动，或者由于振幅过大在各导线间形成闪络，从而造成停电事故；还有线路周围的树木过高，树线矛盾，清理时非常困难；人为造成的高压线路的故障常见的是由于机械施工所造成，各类建筑项目在施工过程中，大型机械会对高压输电线路产生一定的影响，如施工操作不当造成的断线、短路和接地等线路故障，而输电线路本身运行环境较差，从而输电线路设备本身也易受到相应的外力作用的损伤。

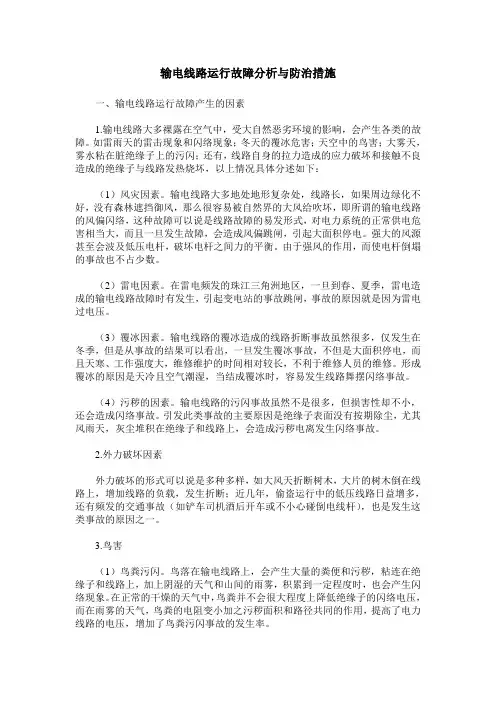

输电线路运行故障分析与防治措施

一、输电线路运行故障产生的因素

1.输电线路大多裸露在空气中，受大自然恶劣环境的影响，会产生各类的故障。如雷雨天的雷击现象和闪络现象；冬天的覆冰危害；天空中的鸟害；大雾天，雾水粘在脏绝缘子上的污闪；还有，线路自身的拉力造成的应力破坏和接触不良造成的绝缘子与线路发热烧坏，以上情况具体分述如下：

（1）风灾因素。输电线路大多地处地形复杂处，线路长，如果周边绿化不好，没有森林遮挡御风，那么很容易被自然界的大风给吹坏，即所谓的输电线路的风偏闪络，这种故障可以说是线路故障的易发形式，对电力系统的正常供电危害相当大，而且一旦发生故障，会造成风偏跳闸，引起大面积停电。强大的风源甚至会波及低压电杆，破坏电杆之间力的平衡。由于强风的作用，而使电杆倒塌的事故也不占少数。

（2）雷电因素。在雷电频发的珠江三角洲地区，一旦到春、夏季，雷电造成的输电线路故障时有发生，引起变电站的事故跳闸，事故的原因就是因为雷电过电压。

（3）覆冰因素。输电线路的覆冰造成的线路折断事故虽然很多，仅发生在冬季，但是从事故的结果可以看出，一旦发生覆冰事故，不但是大面积停电，而且天寒、工作强度大，维修维护的时间相对较长，不利于维修人员的维修。形成覆冰的原因是天冷且空气潮湿，当结成覆冰时，容易发生线路舞摆闪络事故。

（4）污秽的因素。输电线路的污闪事故虽然不是很多，但损害性却不小，还会造成闪络事故。引发此类事故的主要原因是绝缘子表面没有按期除尘，尤其风雨天，灰尘堆积在绝缘子和线路上，会造成污秽电离发生闪络事故。

2.外力破坏因素

外力破坏的形式可以说是多种多样，如大风天折断树木，大片的树木倒在线路上，增加线路的负载，发生折断；近几年，偷盗运行中的低压线路日益增多，还有频发的交通事故（如铲车司机酒后开车或不小心碰倒电线杆），也是发生这类事故的原因之一。

3.鸟害

（1）鸟粪污闪。鸟落在输电线路上，会产生大量的粪便和污秽，粘连在绝缘子和线路上，加上阴湿的天气和山间的雨雾，积累到一定程度时，也会产生闪络现象。在正常的干燥的天气中，鸟粪并不会很大程度上降低绝缘子的闪络电压，而在雨雾的天气，鸟粪的电阻变小加之污秽面积和路径共同的作用，提高了电力线路的电压，增加了鸟粪污闪事故的发生率。

Ｐｏｗｅｒ　Ｔｅｃｈｎｏｌｏｇｙ　

输电线路运行故障与防治措施分析　

陈大祥　

（国网重庆巫溪县供电有限责任公司，重庆４０５８００）　

【摘要】近年来，我国经济得到了快速发展，对于电能的需　

求也与Ｅｌ俱增，因此做好输电线路的安全保护工作成为当前电力部　

门的重要任务。在输电线路运行过程中会有很多原因引起运行故障，　

因此需要我们去进行有效的识别，并采取科学有效的措施进行防治，　同时还要做好日常的维护工作。只有这样才能确保输电线路的安全　

运行，为我国的经济发展做好服务工作。文章中对目前输电线路中　

的常见故障及其原因进行了探讨，并且对如何做好日常的维护工作　

提出了个人建议，对促进我国电力企业的发展具有非常重要的意义。　

【关键词】输电线路；运行故障；防治措施　

随着人们生活质量的不断提高，人们对用电的需求量也在不断　

增加。为了保证输电的可持续性，电力部门不得不引进一些先进的　电力设备，电力系统的复杂化，使输电线路的可靠性受到影响，并　

严重影响了电力的正常输送。因此，能否做好输电线路的维护工作　对促进企业的发展具有重要的意义。　

１输电线路故障分析　

１．１季节性线路故障　

春季常是多风天气，夏秋季节多雷雨天气，冬季多冰雪天气，　

这些都是我们无法改变的自然现象，往往也是造成输电线路故障的　

重要原因之一。春季大风中会造成树枝、漂浮的杂物等落到运行中　

的输电线路上，造成放电不正常；夏季雷雨天气中会造成输电线路　

的损坏，同时避雷设施常暴露在空气中，存在着严重的老化现象，　更加加剧了输电线路遭受雷击的可能性。另外，在大雨天气里还会　

出现线杆倾斜、倒塌的危险；冬季中如果大量积雪、冰棱堆积到线　

路上面，会造成线路承重负荷大大提高，最终导致线路断裂，引发　

事故。　

１．２树障型线路故障　植树造林作为环保事业的重要环节，其发展在一定程度上给线　

路的配电带来了不小的影响。雷雨、大风天气下树枝的刮碰是造成　

导线不正常放电的重要原因。　

１．３外力破坏
