复合材料超声检测技术概述及应用

超声波无损检测技术的发展与应用目录一、内容概览 (1)1. 无损检测的重要性 (1)2. 超声波无损检测技术的定义及作用 (2)3. 本文目的与结构 (3)二、超声波无损检测技术概述 (4)1. 超声波无损检测技术的原理与特点 (5)2. 超声波无损检测技术的发展历程及现状 (6)3. 超声波无损检测技术的应用范围 (7)三、超声波无损检测技术的发展历程 (8)1. 初始阶段 (9)2. 发展阶段 (10)3. 现阶段 (11)四、超声波无损检测技术的分类与特点 (12)1. 脉冲反射法超声波检测技术及其特点 (13)2. 穿透法超声波检测技术及其特点等 (15)3. 各种技术的比较与分析等 (16)一、内容概览超声波无损检测技术概述：简要介绍超声波无损检测技术的定义、原理及特点，为后文的内容做铺垫。

技术发展历程：回顾超声波无损检测技术的发展过程，包括早期探索、技术成熟及广泛应用等阶段。

应用领域：详细介绍超声波无损检测技术在各个领域的具体应用案例，如石油化工、航空航天、建筑结构等。

技术优势与局限性：分析超声波无损检测技术的优势，如非破坏性检测、高灵敏度、实时监测等；同时探讨其局限性，如对某些材料或结构的检测能力有限等。

未来发展趋势：展望超声波无损检测技术在未来可能的发展方向，如智能化、集成化、环保型等。

1. 无损检测的重要性随着科学技术的不断发展，无损检测技术在各个领域的应用越来越广泛。

在众多无损检测技术中，超声波无损检测技术因其具有较高的灵敏度、穿透力和效率等优点而备受关注。

本文将重点介绍超声波无损检测技术的发展与应用，首先我们来探讨无损检测的重要性。

提高产品质量：通过无损检测技术，可以在不破坏产品的情况下，对其内部结构、性能和材质进行检测，从而确保产品质量符合要求。

这不仅提高了产品的可信度，还降低了因质量问题造成的经济损失。

保障安全生产：无损检测技术可以发现潜在的安全隐患，避免生产过程中发生事故。

如何利用无损检测技术识别复合材料的缺陷无损检测技术是一种非破坏性的测试方法，通过不侵入性的检测手段，可以识别和评估复合材料中的缺陷。

复合材料的应用范围越来越广泛，而检测和评估复合材料缺陷的重要性也随之增加。

本文将介绍如何利用无损检测技术来识别复合材料的缺陷。

首先，为了识别复合材料的缺陷，我们需要了解常见的复合材料缺陷类型。

复合材料的常见缺陷包括气泡、夹杂物、裂纹和界面剥离等。

气泡是由于制造过程中的挤出气体或气泡聚集而形成，通常呈现为圆形或椭圆形的孔洞。

夹杂物是材料中不均匀分布的杂质或其他材料。

裂纹是复合材料中的断裂缺陷，可能由于加工或应力引起。

界面剥离是由于粘接不良或外力引起的层间分离。

接下来，我们可以使用一些常见的无损检测技术来识别复合材料的缺陷。

其中，常用的技术包括超声波检测、红外热成像和X射线检测。

超声波检测是一种利用高频声波传播特性来检测材料内部缺陷的方法。

通过发射超声波脉冲并接收回波信号，可以识别复合材料中的裂纹、气泡和界面剥离等缺陷。

超声波检测具有分辨率高、检测速度快的优点，广泛应用于复合材料的缺陷检测。

红外热成像是一种利用热辐射特性来检测材料内部缺陷和异常热分布的方法。

通过记录材料表面的热辐射图像，可以识别复合材料中的缺陷和热梯度。

红外热成像具有非接触测量、高效率和实时性的特点，适用于大面积的复合材料缺陷检测。

X射线检测是一种利用X射线穿透材料并通过接收器接收射线的方法。

通过分析射线的吸收和散射情况，可以识别复合材料中的缺陷和界面剥离。

X射线检测具有穿透深度大、检测精度高的特点，被广泛应用于复合材料的缺陷检测。

除了以上的常见无损检测技术，还有其他技术可以用于复合材料缺陷的识别，如磁粉检测、涡流检测和激光散斑检测等。

不同的技术适用于不同类型的复合材料和缺陷。

在进行无损检测时，我们还需要考虑一些因素，如材料的特性、缺陷的类型和尺寸、检测设备的适应性等。

此外，对于复合材料的缺陷识别，准确的数据采集和分析也至关重要。

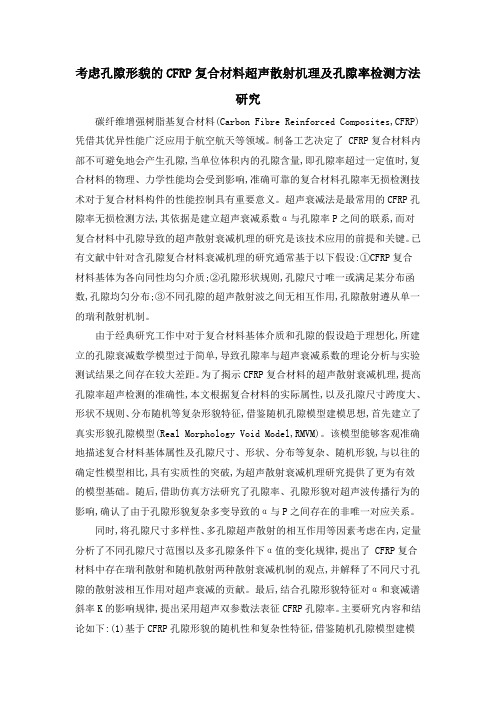

考虑孔隙形貌的CFRP复合材料超声散射机理及孔隙率检测方法研究碳纤维增强树脂基复合材料(Carbon Fibre Reinforced Composites,CFRP)凭借其优异性能广泛应用于航空航天等领域。

制备工艺决定了 CFRP复合材料内部不可避免地会产生孔隙,当单位体积内的孔隙含量,即孔隙率超过一定值时,复合材料的物理、力学性能均会受到影响,准确可靠的复合材料孔隙率无损检测技术对于复合材料构件的性能控制具有重要意义。

超声衰减法是最常用的CFRP孔隙率无损检测方法,其依据是建立超声衰减系数α与孔隙率P之间的联系,而对复合材料中孔隙导致的超声散射衰减机理的研究是该技术应用的前提和关键。

已有文献中针对含孔隙复合材料衰减机理的研究通常基于以下假设:①CFRP复合材料基体为各向同性均匀介质;②孔隙形状规则,孔隙尺寸唯一或满足某分布函数,孔隙均匀分布;③不同孔隙的超声散射波之间无相互作用,孔隙散射遵从单一的瑞利散射机制。

由于经典研究工作中对于复合材料基体介质和孔隙的假设趋于理想化,所建立的孔隙衰减数学模型过于简单,导致孔隙率与超声衰减系数的理论分析与实验测试结果之间存在较大差距。

为了揭示CFRP复合材料的超声散射衰减机理,提高孔隙率超声检测的准确性,本文根据复合材料的实际属性,以及孔隙尺寸跨度大、形状不规则、分布随机等复杂形貌特征,借鉴随机孔隙模型建模思想,首先建立了真实形貌孔隙模型(Real Morphology Void Model,RMVM)。

该模型能够客观准确地描述复合材料基体属性及孔隙尺寸、形状、分布等复杂、随机形貌,与以往的确定性模型相比,具有实质性的突破,为超声散射衰减机理研究提供了更为有效的模型基础。

随后,借助仿真方法研究了孔隙率、孔隙形貌对超声波传播行为的影响,确认了由于孔隙形貌复杂多变导致的α与P之间存在的非唯一对应关系。

同时,将孔隙尺寸多样性、多孔隙超声散射的相互作用等因素考虑在内,定量分析了不同孔隙尺寸范围以及多孔隙条件下α值的变化规律,提出了 CFRP复合材料中存在瑞利散射和随机散射两种散射衰减机制的观点,并解释了不同尺寸孔隙的散射波相互作用对超声衰减的贡献。

复合材料结构件⽆损检测技术分析复合材料结构件⽆损检测技术分析摘要：本⽂通过对复合材料结构件缺陷和损伤特点的分析，介绍可应⽤于复合材料结构缺陷包括⽬视检查法、声阻法、射线检测技术、超声检测技术、声- 超声技术、涡流检测技术、微波检测技术在内的⽆损检测技术。

并对⽆损检测技术的技术关键进⾏剖析，展望了⽆损检测技术的未来发展。

关键词：复合材料⽆损检测缺陷随着航空制造技术的不断发展，复合材料以其⾼的⽐强度、⽐刚度及良好的抗疲劳性和耐腐蚀性获得⼴泛应⽤。

由于纤维增强复合材料具有导电性差、热导率低、声衰减⾼的特点，在物理性能⽅⾯呈显著的各向异性，使得它对波传播所引起的作⽤与普通⾦属材料相⽐具有很⼤的差异，因⽽其⽆损检测技术与⾦属的检测⼤不相同，复合材料检测⽇益成为该领域的重点和难点。

在这种情况下，航空航天检测迫切需要有⼀种更有效的⼿段来提⾼复合材料构件的⽣产质量或修理⽔平。

复合材料构件的成型过程是极其复杂的，其间既有化学反应，⼜有物理变化，影响性能的因素甚多，许多⼯艺参数的微⼩差异会导致其产⽣诸多缺陷，使产品质量呈现明显的离散性，这些缺陷严重影响构件的机械性能和完整性。

由于复合材料结构制造质量的离散性，必须通过⽆损检测来鉴别产品的内部质量状况，以确保产品质量，满⾜设计和使⽤要求。

随着先进复合材料技术研究与应⽤的⾼速增长，复合材料⽆损检测技术也迅速发展起来，已成为新材料结构能否有效和扩⼤应⽤的关键。

⼀、复合材料结构件缺陷的产⽣与特点先进复合材料中的缺陷类型⼀般包括: 孔隙、夹杂、裂纹、疏松、纤维分层与断裂、纤维与基体界⾯开裂、纤维卷曲、富胶或贫胶、纤维体积百分⽐超差、铺层或纤维⽅向误差、缺层、铺层搭接过多、厚度偏离、磨损、划伤等, 其中孔隙、分层与夹杂是最主要的缺陷。

材料中的缺陷可能只是⼀种类型, 也可能是好⼏种类型的缺陷同时存在。

缺陷产⽣的原因是多种多样的, 有环境控制⽅⾯的原因, 有制造⼯艺⽅⾯的原因, 也有运输、操作以及使⽤不当的原因, 如外⼒冲击、与其他物体碰撞和刮擦等。
