（完整版）电子技术基础习题答案三、选择题：（每小题2分，共20分）1、单极型半导体器件是（C）。
A、二极管；B、双极型三极管；C、场效应管；D、稳压管。
2、P型半导体是在本征半导体中加入微量的（A）元素构成的。
A、三价；B、四价；C、五价；D、六价。
3、稳压二极管的正常工作状态是（ C）。
A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。
4、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管（C）。
A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。
5、PN结两端加正向电压时，其正向电流是（A）而成。
A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。
6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，说明此三极管处在（A）。
A、放大区；B、饱和区；C、截止区；D、反向击穿区。
7、绝缘栅型场效应管的输入电流（C）。
A、较大；B、较小；C、为零；D、无法判断。
8、正弦电流经过二极管整流后的波形为（C）。
A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。
9、三极管超过（C）所示极限参数时，必定被损坏。
A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U（BR）CEO；C、集电极最大允许耗散功率P CM；D、管子的电流放大倍数。
10、若使三极管具有电流放大能力，必须满足的外部条件是（C）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。
三、选择题：（每小题2分，共20分）1、基本放大电路中，经过晶体管的信号有（C）。
A、直流成分；B、交流成分；C、交直流成分均有。
2、基本放大电路中的主要放大对象是（B）。
A、直流信号；B、交流信号；C、交直流信号均有。
3、分压式偏置的共发射极放大电路中，若V B点电位过高，电路易出现（B）。
A、截止失真；B、饱和失真；C、晶体管被烧损。

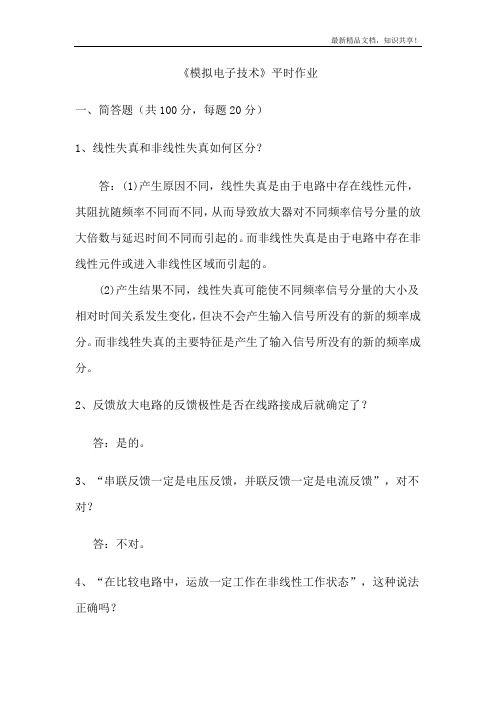

《模拟电子技术》平时作业一、简答题（共100分，每题20分）1、线性失真和非线性失真如何区分？答：(1)产生原因不同，线性失真是由于电路中存在线性元件，其阻抗随频率不同而不同，从而导致放大器对不同频率信号分量的放大倍数与延迟时间不同而引起的。
而非线性失真是由于电路中存在非线性元件或进入非线性区域而引起的。
(2)产生结果不同，线性失真可能使不同频率信号分量的大小及相对时间关系发生变化，但决不会产生输入信号所没有的新的频率成分。
而非线牲失真的主要特征是产生了输入信号所没有的新的频率成分。
2、反馈放大电路的反馈极性是否在线路接成后就确定了？答：是的。
3、“串联反馈一定是电压反馈，并联反馈一定是电流反馈”，对不对？答：不对。
4、“在比较电路中，运放一定工作在非线性工作状态”，这种说法正确吗？答：“在比较电路中，运放一定工作在非线性工作状态”这种说法是不正确的。
5、三极管三个管脚的估测方法？答：（1）用指针式万用表的R×1kΩ电阻挡确定其型号（PNP或NPN）和B极。
（2）用指针式万用表的R×10kΩ电阻挡识别大多数三极管的E 极和C极，并初略检查其耐压值。
（3）用数字式万用表的“→▲”挡测三极管（“→▲”为万用表表盘上用的符号）。
四川大学简介四川大学是教育部直属全国重点大学，由原四川大学、原成都科技大学、原华西医科大学三所全国重点大学于1994年4月和2000年9月两次“强强合并”组建而成。
是国家布局在中国西部的高水平研究型综合大学。
经教育部批准，四川大学被列入国家2000年正式启动的“现代远程教育”首批试点院校，四川大学网络教育学院依托四川大学深厚的文化底蕴，集中组织校内各学科丰富的教学资源和强大的师资力量，对其进行整合，以适应远程教学的需要。
以科学、严谨的态度采用现代远程教学手段和教学模式，经过十二年的建设，形成了较为完整的教学体系和教学保障体系。
第一章：入学与注册1）按四川大学现代远程教育招生规定录取的新生，必须持《四川大学录取通知书》及有效身份证件，在规定的日期内到所属学习中心办理入学手续。
现代电力电子技术第1次作业一、单项选择题(只有一个选项正确，共4道小题)1. 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )(A) 干扰信号(B) 触发电压信号(C) 触发电流信号(D) 干扰信号和触发信号正确答案：A2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )(A) 导通状态(B) 关断状态(C) 饱和状态(D) 不定正确答案：B3. 晶闸管工作过程中，管子本身产生的管耗等于管子两端电压乘以（）(A) 阳极电流(B) 门极电流(C) 阳极电流与门极电流之差(D) 阳极电流与门极电流之和正确答案：A4. 电阻性负载三相半波可控整流电路，相电压的有效值为U2，当控制角α=0°时，整流输出电压平均值等于（）(A) 1.41U2(B) 2.18U2(C) 1.73U2(D) 1.17U2正确答案：D四、主观题(共14道小题)5. 电力电子技术的研究内容？参考答案：主要包括电力电子器件、功率变换主电路和控制电路。
6. 电力电子技术的分支？参考答案：电力学、电子学、材料学和控制理论等。
7. 电力变换的基本类型？参考答案：包括四种变换类型：（１）整流ＡＣ－ＤＣ（２）逆变ＤＣ－ＡＣ（３）斩波ＤＣ－ＤＣ（４）交交电力变换ＡＣ－ＡＣ。
8. 电力电子系统的基本结构及特点？参考答案：电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期望性能指标的输出电能。
9. 电力电子的发展历史及其特点？参考答案：主要包括史前期、晶闸管时代、全控型器件时代和复合型时代进行介绍，并说明电力电子技术的未来发展趋势。
10. 电力电子技术的典型应用领域？参考答案：介绍一般工业、交通运输、电力系统、家用电器和新能源开发几个方面进行介绍，要说明电力电子技术应用的主要特征。
11. 电力电子器件的分类方式？参考答案：电力电子器件的分类如下（１）从门极驱动特性可以分为：电压型和电流型（２）从载流特性可以分为：单极型、双极型和复合型（３）从门极控制特性可以分为：不可控、半控及全控型。
电子技术基础模拟练习题与参考答案一、单选题（共70题，每题1分，共70分）1.字符显示器一般由八段发光二极管构成。
A、×B、✔正确答案：A2.对运算放大器进行调零是由于（）A、存在输入失调电压。
B、存在输入偏置电压。
C、存在输入失调电流。
正确答案：A3.只要引入正反馈电路就会产生正玄波振荡。
A、✔B、×正确答案：B4.为了使放大器带负载能力强，一般引入（）负反馈。
A、电压。
B、串联。
C、电流。
正确答案：A5.集成运放在开环情况下，一定工作在非线性区。
A、✔B、×正确答案：A6.测得在放大状态的三极管的三个管角电位分别是15.5v,6v,6.7v，则该三极管类型是（）A、npn型硅管。
B、PnP型锗管C、npn型锗管正确答案：A7.三端集成稳压器cw7915的输出电压时（）A、+15VB、-15VC、5V正确答案：B8.镜像电流源电路中两只晶体管的特性应完全相同。
A、×B、✔正确答案：B9.射极跟随器具有（）特点。
A、电压放大倍数近似于1，且小于1输入电阻高，输出电阻低。
B、电压放大倍数高。
C、电流放大倍数高。
正确答案：A10.稳压二极管为避免因不可逆机穿而损坏，使用时必须串联一个适当的（）后在接入电源。
A、大电感。
B、耦合电容。
C、限流电阻。
正确答案：C11.本征半导体温度升高后，两种载流子浓度仍然相等。
A、✔B、×正确答案：A12.三端集成稳压器cw7906的输出电压是（）A、-9VB、-6VC、-12V正确答案：B13.测得在放大状态的三极管的三个管脚电位分别是15.5v,6v,6.7v 则6v对应的是（）A、基极。
B、集电极。
C、发射极。
正确答案：C14.RS出发去具有（）种逻辑功能。
A、2B、1C、3正确答案：C15.逻辑表达式是逻辑函数常用的表示方式。
A、✔B、×正确答案：A16.将二进制数11011写成十六进制数应是（）A、33B、1BC、1A正确答案：B17.逻辑图是最接近实际的电路图。
《电子技术基础》课程作业姓名：学号：年级：学习中心：第一篇第1章1.什么叫模拟电子系统？能举例说明一个模拟电子系统吗？答: 处置模拟信号的电子系统。
“模拟”二字主要指电压（或电流）对于真实信号成比例的再现。
如音响播放设备、压力传感器等。
2. 什么叫数字电子系统？能举例说明一个数字电子系统吗？答: 数字电子系统是处置逻辑电平信号的系统，它是用数字信号完成对数字量进行算术运算和逻辑运算的电路系统。
如电话、单片机、PLC等。
3.什么叫智能型电子系统？能举例说明一个智能型电子系统吗？答：是指有必然智能行为的系统。
若对于一个问题的鼓励输入，系统能够产生适合求解问题的相应，这样的系统称之为智能系统。
如计算机、无人驾驶等。
4.为何需要模/数转换？你以为对模拟信号应该怎么处置最方便？答：现代控制系统中都应用计算机进行控制,大量利用单片机,DSP.计算机的应用进程是数字进程,所以必需把模拟量转化成数字量,这样才能适合计算机。
我以为要进行A/D 转换才最为方便。
5.微处置器是怎么处置和保留模拟信号的？答: 把模拟信号转换为数字信号并存储。
6.模拟放大器、滤波器起什么作用？它们各有哪些性能指标？答：模拟放大器：是放大电信号的装置，用小的信号功率去控制电源供给的直流功率，把它转换成负载所需要的大的信号功率。
主要性能指标有输入电阻、输出电阻、放大倍数、通频带、最大输出幅度、输出功率和效率、总谐波失真系数和噪声系数等；滤波器：顾名思义，就是对波进行过滤等器件。
主要性能指标有特征频率、增益与衰耗、阻尼系数与品质因数、灵敏度、群时延函数等。
7. 简述数字化语音录放系统的组成原理。
答：数字化语音录放系统的大体原理是对语音的录音与放音进行数字控制，由数字录音和数字放音两部份组成。
录音：语音→麦克风+放大器→模拟/数字转换器（DAC）→半导体存储器；放音：半导体存储器→数字/模拟转换器（ADC）→音频功率放大器+扬声器→声音。
8. 从语音录放方式的发展历史你学到了什么？对你有什么启发？答：从语音录放方式的发展历史了解到，就是模拟信号处置到数字信号处置转换的发展。
数字电子技术A第1次作业时间：2021.02.04 创作：欧阳育一、单项选择题(只有一个选项正确，共9道小题)1. （）是仓储的基本任务，是仓储产生的根本原因。
(A) 流通调控(B) 存储(C) 质量管理(D) 数量管理正确答案：D2. 在下列逻辑部件中，不属于组合逻辑部件的是(A) 译码器(B) 编码器(C) 全加器(D) 寄存器正确答案：D3.(A)(B)(C)(D)正确答案：C4.逻辑函数F1、F2、F3的卡诺图如图1-2所示，他们之间的逻辑关系是。
(A) F3=F1•F2(B) F3=F1+F(C) F2=F1•F3(D) F2=F1+F3正确答案：B5.八选一数据选择器74151组成的电路如图1-3所示，则输出函数为（）(A)(B)(C)(D)正确答案：C6.某逻辑门的输入端A、B和输出端F的波形图1-7所示，F 与A、B的逻辑关系是：(A) 与非(B) 同或(C) 异或(D) 或正确答案：B7. 十进制数 3.625的二进制数和8421BCD码分别为（）(A) 11.11 和11.001(B) 11.101 和0011.011000100101(C) 11.01 和11.011000100101(D) 11.101 和11.101正确答案：B8. 下列几种说法中错误的是（）(A) 任何逻辑函数都可以用卡诺图表示(B) 逻辑函数的卡诺图是唯一的。
(C) 同一个卡诺图化简结果可能不是唯一的(D) 卡诺图中1的个数和0的个数相同。
正确答案：D9. 和TTL电路相比，CMOS电路最突出的优点在于（）(A) 可靠性高(B) 抗干扰能力强(C) 速度快(D) 功耗低二、主观题(共25道小题)如图3所示，为检测水箱的液位，在A、B、C、三个地方安置了三个水位检测元件，当水面低于检测元件时，检测元件输出低电平，水面高于检测元件时，检测元件输出高电平。
试用与非门设计一个水位状态显示电路，要求：当水面在A、B之间的正常状态时，仅绿灯G亮；水面在B、C 间或A以上的异常状态时，仅黄Y灯亮；水面在C以下的危险状态时，仅红灯R亮。
数字电子技术A第1次作业四、主观题(共15道小题)7.如图3所示，为检测水箱的液位，在A、B、C、三个地方安置了三个水位检测元件，当水面低于检测元件时，检测元件输出低电平，水面高于检测元件时，检测元件输出高电平。
试用与非门设计一个水位状态显示电路，要求：当水面在A、B之间的正常状态时，仅绿灯G亮；水面在B、C 间或A以上的异常状态时，仅黄Y灯亮；水面在C以下的危险状态时，仅红灯R亮。
参考答案：8.电路如图7所示，图中74HC153为4选1数据选择器。
试问当MN为各种不同输入时，电路分别是那几种不同进制的计数器。
参考答案：MN=00 8进制计数器，MN=01 9进制计数器，MN=10 14进制计数器，MN=11 15进制计数器.9.发由全加器FA、2-4线译码器和门电路组成的逻辑电路如图3 a所示。
试在图b中填写输出逻辑函数L的卡诺图（不用化简）。
(a)(b)参考答案：输出逻辑函数L的卡诺图如图A3所示。
10.用逻辑代数证明下列不等式参考答案：11.将下列各式转换成与–或形式参考答案：12.利用与非门实现下列函数L=AB+AC参考答案：13.利用与非门实现下列函数参考答案：14.利用与非门实现下列函数参考答案：15.用卡诺图法化简下列各式参考答案：16.用卡诺图法化简下列各式参考答案：17.用卡诺图法化简下列各式参考答案：18.用卡诺图法化简下列各式参考答案：19.参考答案：20.参考答案：21.参考答案：数字电子技术A第2次作业四、主观题(共12道小题)4.参考答案：各电路输出端的波形如图A1所示。
5.参考答案：6.已知逻辑函数：画出逻辑函数F1、F2和F的卡诺图；用最少的与非门实现逻辑函数F，画出逻辑图。
参考答案：逻辑函数F1、F2和F的卡诺图如图A2所示。
化简并变换逻辑函数F得逻辑图略7.分析图3所示逻辑电路，写出输出端的逻辑函数表达式，列出真值表，说明电路能实现什么逻辑功能.参考答案：8.用数据选择器组成的多功能组合逻辑电路如图4所示。
《电子技术基础》作业一．电路如图所示：1、请计算该电路的静态工作点Q ；112:b B a b R Q V V R R =⋅+ B BE E e V V I R -= c E I I ≈ c B I I β= c B I I β-= 12////b b be Rin R R γ= o c R R =2、 请画出该电路的微变等效电路图；3、请计算该电路的输入电阻Ri;输出电阻Ro;12////b b be Rin R R γ= o c R R =二．电路如图所示，试判断：1.该电路的反馈类型； 答：该反溃为电压串联页反溃2.该反馈稳定什么输出量，该反馈对输入输出电阻有什么影响。
答：该反溃稳定输出电压，该反溃减少输出电阻，增大输入电阻三．电路如图所示：a) 请画出该电路的差模单边等效电路并计算差模输入电阻Rid ，输出电阻Rod ； 22(//)b be Rid R γ= 2c Rod R =b) 请画出该电路的共模单边等效电路并计算共模输入电阻Ric ，输出电阻Roc ；12(//)ic b be R R γ= 2c Rod R =c) 请计算该电路的差模电压放大倍数Aud ， cud beR A βγ=-d) 共模电压放大倍数Auc 。
四．电路如图所示，请分析输入与输出之间的关系。
o12o if V V R R -= 12f o i R V V R =- 1o o V V = 2f o i R V V R =- 五．请分析下列电路，试分析：1.该电路中二极管的作用；该电路中的二极管给12,V V2.计算该电路的最大输出功率。
答：222(182max 8a a a L L LV V V Po R R R ===六．请判断该波形描述何种电路元件。
结型N 沟道场效应管七．请分析下列电路图，试判断：1.该电路的反馈类型；答：A 图为电压串联页反溃 B 图为电流并联页反溃 2.该反馈稳定什么输出量,该反馈对输入输出电阻有什么影响。
东 北 大 学 继 续 教 育 学 院模拟电子技术基础 试 卷（作业考核 线下） A 卷（共 5 页）注：请您单面打印，使用黑色或蓝色笔，手写完成作业。
杜绝打印，抄袭作业。
一、(10分) 单项选择题。
（选一个正确答案填入括号里，每空1分）⒈ N 型半导体是在本征半导体中加入下面物质后形成的。
答（ D ）A 、电子B 、空穴C 、三价元素D 、五价元素2．其它条件不变，若放大器输入端电阻减小应引入 答（ D ）A 、电压负反馈B 、电流负反馈C 、串联负反馈D 、并联负反馈 3．正弦波振荡电路利用正反馈产生振荡的条件是 答（ B ）A 、B 、C 、4．在OCL 功率放大电路中输入信号为正弦电压，输出波形如图1所示，说明电路中出现的是答（ C ）A 、饱和B 、截止C 、交越5．在放大电路中，为了稳定静态工作点，可以引入 答（ A ） A 、直流负反馈 B 、交流负反馈 C 、交流正反馈 D 、直流正反馈 6．当PN 结加正向电压时，其空间电荷区 答（ B ）1-=F A &&1=FA &&1|1|>>+F A &&0A 、变宽B 、变窄C 、基本不变 7．对于基本共射放大电路的特点，其错误的结论是 答（ A ）A 、输出电压与输入电压相位相同B 、输入电阻，输出电阻适中C 、电压放大倍数大于1D 、电流放大倍数大于1 8．在放大电路中测得一只三极管三个电极的电位分别为2.8V 、3.5V 、6V ，则这只三极管属于A 、硅PNP 型B 、硅NPN 型C 、锗PNP 型D 、锗NPN 型 答（ B ）9．场效应管与双极型晶体管相比，具有 答（ A ）A 、更大的输入电阻B 、更小的输入电阻C 、相同的输入电阻 10．二极管电路如图2所示，设二极管均为理想的，则电压U o 为 答（ B ）A 、-10VB 、-5VC 、0VD 、+5V图2o二、(共10分) 填空题（每空2分）1．图3所示反馈电路的反馈是属于（2．功率放大电路如图4所示，输出电阻R L =8Ω，输入u i为正弦波。
地大《数字电子技术》离线作业一、简答题(每小题10分，共20分)1.简述组合电路和时序电路各自的特点是什么？答：组合电路的特点：任何时刻电路的稳定输出，仅取决于该时刻各个输入变量的取值，组合电路是由门电路组合而成，没有输出到输入的反馈连接，也不含记忆性的元件； 时序电路的特点：在数字电路中，凡是任何时刻到来的稳态输出，不仅和该时刻的输入信号有关，还取决于电路原来的状态者，都叫做时序电路；时序电路中一定含有可存储电路状态的触发器；2.什么是竞争冒险，消除它的基本方法有哪些？（至少列举三种方法）答：在组合电路中，当输入信号改变状态时，输出端可能出现虚假信号——过渡干扰脉冲的现象，叫做竞争冒险；消除竞争冒险的基本方法有四种：引入封锁脉冲、引入选通脉冲、接入滤波电容、修改逻辑设计增加冗余项。
二、计算题（共48分）1.写出F1、F2的最简与或表达式。
答：1F AB BC AD =++2()()()F A B C BCABC ABC BCC AB B B AC C AC BC AB=⊕+=++=+++=++2.对下列门电路，要求：写出门电路的名称；写出它们的输出。
例：与门 Y=AB(a) (a)异或门 Y=B A B A += A ⊕B(b) (b) 传输门 0=C 时 传输门断开；1=C 时 i o u u =(c) (c) 三态门 0=EN 时 B A Y •= 1=EN 时输出高阻(d) (d) 漏极开路门 B A Y •=三、论述题（共32分）1. 分析下面电路的逻辑功能，要求：写出时钟方程、驱动方程、状态方程、画出状态转换图。
=1 YB A & YB A & B A Y ENC u O u I TG答：时钟方程：012CP CP CP CP === 驱动方程：012201,,n n n D Q D Q D Q === 状态方程：111021021,,n n n n n n Q Q Q Q Q Q +++===状态转换表：210n n n Q Q Q111210n n n QQ Q +++状态转换图：210n n n Q Q Q 001100010101。
浙江大学远程教育学院《电子技术基础》课程作业姓名：学 号： 年级： 学习中心：————————————————————————————— 模拟电子技术基础部分题1 在图1电路中，设V t v i ωsin 12=，试分析二极管的导电情况（假定D 均为理想二极管）。
图1题2电路如图2所示，分析在下述条件下各二极管的通断情况。
设二极管D的导通压降V D=0.7 V，并求出D导通时电流I D的大小。
（1）V CC1= 6 V，V CC2= 6 V，R1= 2 kΩ，R2= 3 kΩ；（2）V CC1= 6 V，V CC2= 6 V，R1=R2= 3 kΩ；（3）V CC1= 6 V，V CC2= 6 V，R1= 3 kΩ，R2= 2 kΩ。
图2v、题3图3（a）所示电路中，D1、D2为硅管，导通压降V D均为0.7 V，图3（b）为输入AB v 的波形，试画出O v 的波形。
题4 图3电路中，输入端A v 、B v 如按下述各种方法连接时确定相应的输出O v = ？。
（1）A v 接+2V ，B v 接+5V ；（2）A v 接+2V ，B v 接-2V ；（3）A v 悬空，B v 接+5V ；（4）A v 经3K 电阻接地，B v 悬空。
题3题5 图5所示电路中，设()V t v I ωsin 103+=，稳压管1Z D 和2Z D 的稳定电压分别为V V Z 51=、V V Z 72=，正向降压为0.7 V 。
试画出Z i 和O v 的波形（要求时间坐标对齐）。
题5题6 图6所示电路中，稳压管2CW16具有下列特性：稳定电压9 V ，耗散功率允许值250 mW ，稳压管电流小于1 mA 时不能稳压，且动态电阻不大于20Ω。
试按电路中的参数计算：（1）当Ω=k R L 1时，电流R I 、Z I 、L I 的大小；（2）当电源电压I V 变化20±%时，计算O V 的变化量。
题6题7 有甲、乙两个三极管一时辨认不出型号，但可从电路中测出它们的三个未知电极X 、Y 、Z 对地电压分别为：甲管V V X 9=，V V Y 6=，V V Z 7.6=；乙管V V X 9-=，V V Y 6-=，V V Z 2.6-=。
试分析三个电极中，哪个是发射极、基极和集电极？它们分别是NPN 型还是PNP 型，是锗管还是硅管？解： 甲管为NPN 型硅管，其中X 为C 极，Y 为E 极，Z 为B 极；乙管为PNP 型锗管，其中X 为C 极，Y 为E 极，Z 为B 极。
题8 从图8所示各三极管电极上测得的对地电压数据中，分析各管的类型和电路中所处的工作状态。
注：图中的型号3AX31C 等表示的意义为：第1个数字3表示三极管，第2个字母A 、D 、C 等分别表示管子的材料为锗、硅、硅材料，第3个字母G 、K 、X 、D 分别表示高频管、开关管、低频管、大功率管等，后面的数字和字母通常表示序号。
（1）是锗管还是硅管？（2）是NPN 型还是PNP 型？（3）是处于放大、截止或饱和状态中的哪一种？或是已经损坏？（指出哪个结已坏，是烧断还是短路？）[提示：注意在放大区，硅管V V V V E B BE 7.0≈-=，锗管V V BE 3.0≈，且V V V V E C CE 7.0>-=；而处于饱和区时，V V CE 7.0≤。
]题8题10 图10所示电路中，设晶体管的50=β，V V BE 7.0=。
（1）试估算开关S 分别接通A 、B 、C 时的B I 、C I 、CE V ，并说明管子处于什么工作状态。
（2）当开关S 置于B 时，若用内阻为10 k Ω的直流电压表分别测量BE V 和CE V ，能否测得实际的数值？试画出测量时的等效电路，并通过图解分析说明所测得的电压与理论值相比，是偏大还是偏小？（3）在开关置于A 时，为使管子工作在饱和状态（设临界饱和时的V V CE 7.0=），c R 的值不应小于多少？题10题11 图11（a ）~（c ）所示均为基本放大电路，设各三极管的50=β，V V BE 7.0=。
（1）计算各电路的静态工作点；（2）画出交流通路，说明各种放大电路的组态。
解：图(a )：I BQ ≈18.5μA ，I CQ ≈0.93mA ，V CEQ ≈8.2V ；图(b )电路：mA 65.3=β=BQ CQ I I[]V 65.5)23(24-=+--=CQ CEQ I V图(C )电路：V CEQ=15-(R c+R e)I CQ=9.5 V(2) 交流通路如下图所示。
图(a )、图(b )为CE 组态，图(c )为CB 组态。
题12 双极型晶体管组成的基本放大电路如图题12（a ）、（b ）、（c ）所示。
设各BJT 的Ω=200'bb r ，50=β，V V BE 7.0=。
（1）计算各电路的静态工作点；（2）画出各电路的微变等效电路，指出它们的电路组态；（3）求电压放大倍数v A 、输入电阻i R 和输出电阻o R ；（4）当逐步加大输入信号时，求放大电路（a ）将首先出现哪一种失真（截止失真或饱和失真），其最大不失真输出电压幅度为多少？图12解：对图(a )电路：(1) 求静态工作点A 7335117.012)1(7.012μ≈⨯+-=β++-=e s BQ R R I mA 65.3=β=BQ CQ I I[]V 65.5)23(24-=+--=CQ CEQ I V(2) CE 组态，微变等效电路为：(3) 动态指标计算Ω=+=β++=k 56.0073.026200)1('EQ T bb be I V r r 17956.0250-=⨯-=-=be cv r R A β 64)179(56.0156.0-=-+=+=v i s i vs A R R R A R i=r be=0.56 k ΩR o=R c=2 k Ω(4) 当截止失真时，V om1=I CQ ×R c=7.3 V当饱和失真时，V om2=｜V CEQ ｜－｜V CES ｜=5.65-0.7≈5.0 V所以，首先出现饱和失真。
V om=5.0V图(b )电路：(1) 求静态工作点A 181515.47.07.1)1(//7.01521211μ=⨯+-=β++-+⨯=e b b b b b BQ R R R R R R I I CQ=βI BQ=0.9 mAV CEQ=15-(R c+R e)I CQ=9.5 V(2) CB 组态，微变等效电路为：(3) 动态指标计算Ω=+=β++=k 64.1018.026200)1('EQ T bb be I V r r7.7764.1)1.5//1.5(50)//(=⨯=--==be b L c b i o v r I R R I V V A β Ω==+== 315164.1//11//βbe e i i i r R I V R R o ≈R c=5.1 k Ω图(c )电路：(1) 求静态工作点A 5.403512007.015)1(7.015μ=⨯+-=β++-=e b BQ R R I I CQ=β×I BQ=2 mAV CEQ=1.5-I CQ ×R e=15-2×3=9 V(2) CC 组态，微变等效电路为：(3) 动态指标计算Ω=+=β++=k 85.004.026200)1('EQ T bb be I V r r 99.05.15185.05.151)//()1()//()1(=⨯+⨯=+++==L c b be b L c b i o v R R I r I R R I V V A ββ [][]Ω=⨯+=++==k 8.555.15185.0//200)//)(1(//L e be b ii i R R r R I V R β Ω=+=++==∞== 5451200//285.0//31////0''βb s be e R V o o o R R r R I V R L s 96.099.08.5528.55=⨯+=+=v i s i vs A R R R A题13 在图13所示的两级放大电路中，若已知T 1管的1β、1be r 和T 2管的2β、2be r ，且电容C 1、C 2、C e 在交流通路中均可忽略。
（1）分别指出T 1、T 2组成的放大电路的组态；（2）画出整个放大电路简化的微变等效电路（注意标出电压、电流的参考方向）；（3）求出该电路在中频区的电压放大倍数io v V V A =、输入电阻i R 和输出电阻o R 的表达式。
图13解：(1) T 1管组成共射（CE ）组态，T 2管组成共集（CC ）组态。
(2) 整个放大电路的微变等效电路如图所示。
(3) 第一级的电压放大倍数为： )//(122111be i i o v r R R -V V A β== R i2是第二级放大电路的输入电阻，R i2 = r be2+(1+β2)(R 4//R L)。
第二级放大电路为射极跟随器，所以 12≈v A 所以， )]}//)(β1(//[{14222121be L be v v v r R R r R -A A A ++=⋅=β R i= R i1 =R 1∥r be1题14 在图14所示的差动放大电路中，设T 1、T 2管特性对称，β1=β2=100，V BE =0.7V ，且r bb ′=200Ω，其余参数如图中所示。
(1) 计算T 1、T 2管的静态电流I CQ 和静态电压V CEQ ，若将R c1短路，其它参数不变，则T 1、T 2管的静态电流和电压如何变化？A=?；(2) 计算差模输入电阻R id。
当从单端（c2）输出时的差模电压放大倍数d2A和共模抑制比K CMR；(3) 当两输入端加入共模信号时，求共模电压放大倍数2c(4) 当v I1=105 mV，v I2=95 mV时，问v C2相对于静态值变化了多少？e点电位v E变化了多少？图14题15在图15所示电路中，设各晶体管均为硅管，β= 100，r bb′=200 Ω。
(1) 为使电路在静态时输出直流电位V OQ=0，R c2应选多大？A；(2) 求电路的差模电压放大倍数vd(3) 若负电源（-12V）端改接公共地，分析各管工作状态及V O的静态值。
图15题16在图16中，设集成运放为理想器件，求下列情况下v O与v S的的关系式：（1）若S1和S3闭合，S2断开，v O=？（2）若S1和S2闭合，S3断开，v O=？（3）若S2闭合，S1和S3断开，v O=？（4）若S1、S2、S3都闭合，v O=？图16题17用集成运放和普通电压表可组成性能良好的欧姆表，电路如图17所示。
