西安电子科技大学硕士学位论文碳化硅MOSFET的高温模型及关键工艺研究姓名：韩茹申请学位级别：硕士专业：微电子学与固体电子学指导教师：柴常春20060101摘 要作为第三代宽禁带半导体材料代表之一，碳化硅由于具有优越的电学、热学性质，因此在高温、高频及大功率场合下有广泛的应用前景。
本文对SiC MOSFET 器件的高温特性作了详细的研究，着重讨论了影响器件高温条件下输出特性的诸多因素，并就目前的工艺水平对SiC MOSFET 制作的关键工艺—欧姆接触进行了实验研究。
研究了SiC 中载流子“冻析效应”、沟道迁移率及本征载流子浓度等在不同温度下对SiC MOSFET 阈值电压的影响；源漏接触电阻及SiC 二极管反向饱和电流随温度的变化关系。
论文提出了一个带温度补偿的SiC MOSFET 解析模型。
该模型通过将阈值电压，体漏电流，源漏薄层电阻等在高温条件下对输出电流变化的影响等效为与源漏沟道并联的等效电流源。
通过对该模型仿真得到，高温条件下漏电流的变化主要是由阈值电压的变化引起的，同时体内缺陷的存在导致在漏-衬端Poole-Frenkel 效应明显，体漏电流不可忽略，并且随着温度的升高，其所占比例不断增大，逐渐成为Ids 的重要组成部分。
实验研究了SiC 欧姆接触工艺。
通过离子注入4H-SiC 和直接采用高掺杂4H-SiC 外延材料两种方法制备了欧姆接触，运用欧姆接触测试图形TLM 结构欧姆接触进行了测试，得到的比接触电阻分别为～10－5⋅Ωcm 2和～10－6⋅Ωcm 2。
关键词：碳化硅 补偿电流源 体漏电流 普尔-弗兰克效应 欧姆接触AbstractAs one of the so-called third generation semiconductor materials- Silicon Carbide, has very good electrical and thermal properties. These properties make SiC a preferred semiconductor for preparation of devices in the environments of high temperature, high frequency, and high power. In this thesis, our studies concentrated on the high temperature characteristic of SiC MOSFET, and the key process technology—ohmic contact have been investigated under the fabrication ability of our own.The relationship between threshold voltage and temperature are discussed by the study of carrier freeze-out effect, the channel mobility and the intrinsic concentration. And then, the temperature dependency of Source/Drain series resistance and SiC pn diode’s reverse leakage current are presented.An analytical model which accurately reproduces the I-V characteristics of SiC MOSFET in a wide temperature range is reported. The effects of temperature on the threshold voltage, channel mobility, the body leakage current, and the drain/source sheet resistances are studied as several compensating current elements. It includes the Gauss model of interface traps and the Poole-Frenkel effect in the body. The simulation results showed that the large variation of the threshold voltage results in a huge change in the drain currents, and the percent of body leakage current getting bigger with the increase of temperature due to the Poole-Frenkel effct caused by several traps, it gradually plays a major role in the total current.Two different methods have been used to fabricate SiC ohmic contact with Ti/Ni/Au and Ti/Pt/Au respectively. With the testing TLM structures, low specific contact resistances(～10-6⋅Ωcm2)have been achieved and secondary ion mass spectrometry (SIMS) is employed to examine the metal-semiconductor interface reaction.Key Words: Silicon Carbide compensating current elements body leakage current Poole-Frenkel effect ohmic contact创新性声明本人声明所呈交的论文是我个人在导师的指导下进行的研究工作及取得的研究成果。
4H—SiC pn结二极管工作区的研究作者：王炯杰陈洁萌来源：《中国科技纵横》2016年第16期【摘要】基于碳化硅材料的优越性能，进行了4H-SiC pn结二极管正向工作区内电学特性和热学特性的模拟研究。
仿真分析表明4H-SiC pn结二极管具有高温稳定性，在温度达到600K时仍具有稳定的扩散区，压降在1.4V～1.9V区间，电流范围为10-8A～10-3A，理想因子n为1.7～1.8，明显优于Si二极管。
【关键词】 4H型碳化硅二极管扩散区理想因子近年来，以Si技术为基础的材料和器件的性能接近理论极限，因此宽紧带材料及器件逐渐成为半导体领域研究的重点。
例如发光二极管、太阳能电池，几乎都是基于pn结原理[1]。
因此研究SiC二极管，对于进一步研究和制作各种相关器件十分关键。
SiC二极管相比Si二极管的耐高压、耐高温、损耗低等优越性能，一直是研究者们关注的热点。
近年来一系列对SiC二极管的研究，均是从二极管的高温特性和掺杂浓度入手，对正向工作区的状态没有过深入研究。
本文针对4H-SiC pn结二极管不同温度下的工作区进行仿真，对比Si-pn结二极管，得出可供参考的数据，对选取4H-SiC pn结二极管适用扩散区范围达到理想工作状态有重要意义。
1 模型本文运用仿真软件建立了4H-SiC pn结二极管模型，为了反应SiC二极管的电学特性和温度特性，用到以下模型。
1.1 迁移率模型模拟采用了低电场的迁移率模型[2]：1.2 载流子产生-复合模型应用Shockley和Read以及Hall建立起来的效应理论，即SRH模型[2]：2 仿真与分析仿真采用的4H-SiC pn结二极管p+n-n结构。
器件衬底为掺杂n+，衬底上生长n型外延，厚度为3.8μm，浓度为1.0×1016cm-3。
其上再生长浓度为2.0×1019cm-3的p+型外延。
2.1 正向I-V特性二极管正向工作区由三部分组成：小电流区、少子扩散区、复合电流区。

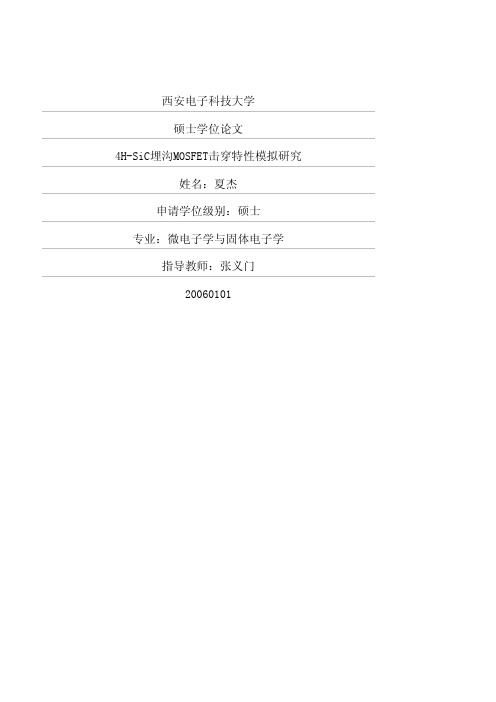

西安电子科技大学硕士学位论文4H-SiC埋沟MOSFET击穿特性模拟研究姓名：夏杰申请学位级别：硕士专业：微电子学与固体电子学指导教师：张义门20060101摘要碳化硅材料有着包括禁带宽、击穿电场大、电子饱和漂移速度快等等物理性质方面的优势，这决定了碳化硅材料在高温、高频、高辐射等这些相对极端的环境下发挥重要的作用。
同时，埋沟MOSFET（在SiO2/SiC界面注入一层N型掺杂层）的出现很好地避免了SiC/SiO2界面对载流子输运的影响。
为了更好地发挥碳化硅埋沟MOSFET在功率性能的优势和潜力，必须对器件的电学击穿特性进行较为深入的模拟研究。
本文的主要工作有：研究了4H-SiC埋沟MOSFET的基本结构模型及其参数，其中主要包括迁移率模型及其参数、不完全电离模型和碰撞离化模型，验证了器件的工作机理，讨论了器件的基本特性，验证了埋沟MOSFET相对传统MOSFET的优势；研究了4H-SiC埋沟MOSFET的高温特性。
为接下来讨论4H-SiC埋沟MOSFET的击穿特性奠定了基础。
为正确地模拟4H-SiC埋沟MOSFET的击穿特性，合理地设置了器件的深度和漏区的宽度。
介绍了4H-SiC埋沟MOSFET的基本击穿机理；比较了埋沟和传统MOSFET的击穿特性，埋沟器件的击穿电压大说明了它在高压器件方面具有一定的优势；讨论了4H-SiC埋沟MOSFET的各个结构参数对器件击穿特性的影响，包括埋沟沟道掺杂浓度、沟道深度、衬底掺杂浓度、氧化层厚度、场板等；最后，介绍了环境温度对器件击穿特性的影响等。
结果表明：4H-SiC埋沟MOSFET击穿电压随着栅压、沟道掺杂浓度、埋沟深度、氧化层厚度增大而增大；随着衬底掺杂浓度增大而减小；随着场板的出现而增大；另外，击穿电压随着温度的升高而增大。
这将对4H-SiC埋沟MOSFET在今后研究中起到指导作用。
介绍了4H-SiC埋沟MOSFET研制的最新实验情况。
实验测试表明所有器件的阈值电压都为正，说明器件都是增强型的；器件I-V特性都具有较好的线性区和饱和区;最高的有效迁移率约为90cm2/Vs。
电子技术Electronic Technology电子技术与软件工程Electronic Technology & Software Engineering 4H-SiC M O SFET交流特性的仿真和研究李国鑫(上海电力大学上海市200090 )摘要：本文通过二维数值模拟，从碳化硅M OSFET的结构中分离出P型和N型结构，同时考虑界面陷阱的影响，研究了 Si02/SiC界 面态密度对C/V曲线的影响。
关键词：4H-SiCM0SFET;态密度；施主陷阱受主陷阱电容1引言碳化硅（SiC)材料作为一种很有前途的材料，在过去的几年里 引起了广泛的关注，它经常用于制造高温和恶劣环境下的动力装置，即在高辐射和高功率的环境中有较为广泛的应用。
~传统半导体相 比，碳化硅有较宽的带隙，这对于陷阱的形成具有更大的电阻性。
由于Si02/SiC存在较高的界面态密度而导致了碳化硅器件的使用存 在一定的可靠性隐患，这极大阻碍了碳化硅功率器件的的广泛应用 m。
当设备运行时，由于陷阱和界面电荷的存在，当碳化硅基设备 处于辐射条件下时，存在被降解的风险。
为了利用碳化硅生产可靠 的功率器件，必须要研究无缺陷材料的可用性。
尽管这种材料的的 物理性质是未知的，但它对精确的器件模拟极为重要。
因此陷阱的 行为及其对设备性能和可靠性的影响依旧处于研宂中m。
此外，在 SiC材料中可以观察到器件物理的一些独特特性与宽禁带特性有关，但这些特性在S i中没有显示出来[31。
本文通过计算机辅助模拟技术，深入研究;了氮掺杂和铝掺杂MOS结构在不同界面态对交流特性的 影响。
最后解释/器件中栅偏置的长期存在的电不稳定性是陷阱与 界面电荷等其他因素导致的。
S o u rc e4H sicD ra in图1:碳化硅M O S结构2 4H-SiC M O S F E T器件结构为了深入理解4H-SiC MOSFET所涉及的基本现象，本文建立 了一个碳化硅功率器件，在此器件的基础上可以将器件分解为两种 不同的结构并且分别研究它们的交流特性，为了验证模型的是否正 确建立，首先仿真了碳化硅功率器件的阈值电压和转移特性，结构的发热功率P =p f i。
