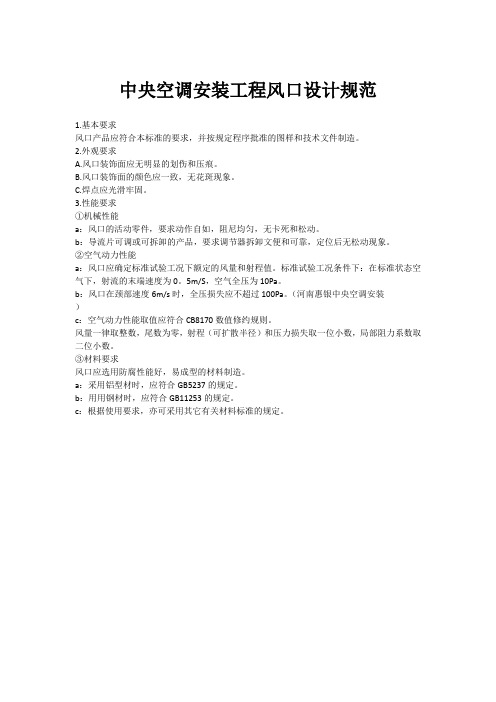

中央空调安装工程风口设计规范
1.基本要求
风口产品应符合本标准的要求，并按规定程序批准的图样和技术文件制造。
2.外观要求
A.风口装饰面应无明显的划伤和压痕。
B.风口装饰面的颜色应一致，无花斑现象。
C.焊点应光滑牢固。
3.性能要求
①机械性能
a：风口的活动零件，要求动作自如，阻尼均匀，无卡死和松动。
b：导流片可调或可拆卸的产品，要求调节器拆卸文便和可靠，定位后无松动现象。
②空气动力性能
a：风口应确定标准试验工况下额定的风量和射程值。
标准试验工况条件下：在标准状态空气下，射流的末端速度为0。
5m/S，空气全压为10Pa。
b：风口在颈部速度6m/s时，全压损失应不超过100Pa。
（河南惠银中央空调安装
）
c：空气动力性能取值应符合CB8170数值修约规则。
风量一律取整数，尾数为零，射程（可扩散半径）和压力损失取一位小数，局部阻力系数取二位小数。
③材料要求
风口应选用防腐性能好，易成型的材料制造。
a：采用铝型材时，应符合GB5237的规定。
b：用用钢材时，应符合GB11253的规定。
c：根据使用要求，亦可采用其它有关材料标准的规定。

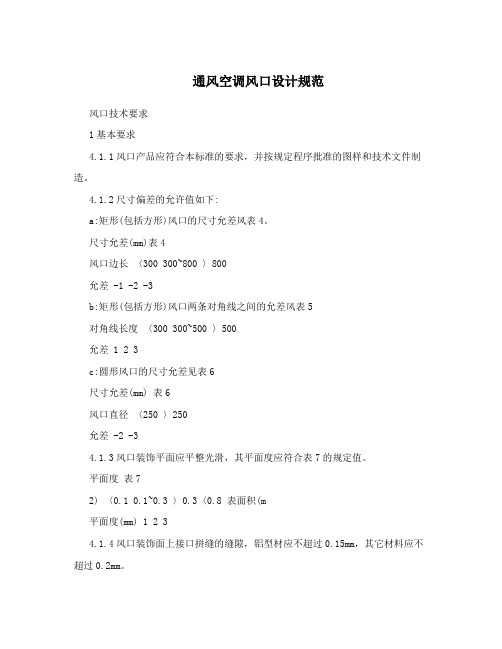

通风空调风口设计规范风口技术要求1基本要求4.1.1风口产品应符合本标准的要求，并按规定程序批准的图样和技术文件制造。
4.1.2尺寸偏差的允许值如下:a:矩形(包括方形)风口的尺寸允差风表4。
尺寸允差(mm)表4风口边长〈300 300~800 〉800允差 -1 -2 -3b:矩形(包括方形)风口两条对角线之间的允差风表5对角线长度〈300 300~500 〉500允差 1 2 3c:圆形风口的尺寸允差见表6尺寸允差(mm) 表6风口直径〈250 〉250允差 -2 -34.1.3风口装饰平面应平整光滑，其平面度应符合表7的规定值。
平面度表72) 〈0.1 0.1~0.3 〉0.3〈0.8 表面积(m平面度(mm) 1 2 34.1.4风口装饰面上接口拼缝的缝隙，铝型材应不超过0.15mm，其它材料应不超过0.2mm。
4.1.5 风口的叶片应符合下列要求:a:叶片间距的尺寸偏差不大于?1mm;b:叶片弯曲度3/1000mm;c:叶片平行度4/1000mm;2 外观要求4.2.1 风口装饰面应无明显的划伤和压痕。
4.2.2 风口装饰面的颜色应一致，无花斑现象。
4.2.3 焊点应光滑牢固。
3 性能要求4.3.1 机械性能a:风口的活动零件，要求动作自如，阻尼均匀，无卡死和松动。
b:导流片可调或可拆卸的产品，要求调节器拆卸文便和可靠，定位后无松动现象。
4.3.2空气动力性能a:风口应确定标准试验工况下额定的风量和射程值。
标准试验工况条件下:在标准状态空气下，射流的末端速度为0。
5m/S，空气全压为10Pa。
b:风口在颈部速度6m/s时，全压损失应不超过100Pa。
c:空气动力性能取值应符合CB8170数值修约规则。
风量一律取整数，尾数为零，射程(可扩散半径)和压力损失取一位小数，局部阻力系数取二位小数。
4材料要求风口应选用防腐性能好，易成型的材料制造。
a:采用铝型材时，应符合GB5237的规定。
b:用用钢材时，应符合GB11253的规定。
分体式空调系统第一节总则1.1.1 说明这一章说明有关分体式空调机组的制造、安装及调试等技术要求。
1.1.2 一般要求A. 有关设备，无论在运送、储存及安装期间，应采取正确的保护设施，以确保有关设备在任何情况下不受破损。
B. 在机组出/入口处，须提供适当保护措施，以防异物进入。
C. 在安装前，有关的机组必须储存在箱内，并提供适当的保护。
D. 为了正确地安装分体式空调室外机，承包单位须供应所有必需的外墙支架。
有关装置必须适合室外使用。
E. 须按照设备表内所示要求提供合适的机组设备以应付夏冬两季的最大制冷及制热量的要求。
F. 所有用作消音及保温的材料不可含有石棉或石棉产品而且必须符合当地消防局的最新要求。
G. 机组在高速运行时所产生的噪音必须低于当地环保部门所订出的限制。
1.1.3 质量保证H. 供应分体式空调机组的制造商须具有五年以上制造同类产品的经验。
I. 每台机组须附有原厂的标志牌，标明厂家的名称、设备的编号、型号及有关的技术数据。
J. 须按要求提供完全匹配的室外及室内机组。
1.1.4 资料呈审K. 提供由厂家提供的技术数据，包括压缩机的耗电量、电气特性、操作步骤、噪音水平等。
L. 提供原厂编印的安装、操作及维修手册，并应注明有关操作程序和维修程序等资料。
M. 提供分体式空调机组的施工图，详细显示室内外机组的安装尺寸、固定螺丝位置、避震弹簧要求、电气及控制线路接线等资料。
N. 在订购设备前，须提供机组的噪音资料及按实际安装条件计算有关室内及室外机组于正常运行时所产生的噪音，不会超越当地环保部门所订出的限制及合约内订定的要求。
O. 提供有关安装及固定的详细资料，包括有关详图、底座尺寸、支撑钢架及所有土建要求。
P. 提供完整的材料清单。
Q. 提交工厂及现场测试报告，报告内容须包括测试运行试验所得的数据和结果。
R. 提供由制造厂建议或要求的后备配件表。
第二节产品1.2.1 概述A. 每一个分体式空调机组应由同一厂家整体装配生产的最新型号，其中包括压缩机、电动机、蒸发器、冷凝器、热力膨胀阀或毛细管，电动机起动器以及有关机组操作及温度控制器/集中控制器等。
空调系统设备选型介绍在建筑领域中，空调系统成为现代环境控制的重要组成部分。
在对空调系统的设计和安装中，根据不同的使用需求，需要进行设备选型，以满足特定的使用要求。
本文将介绍空调系统设备选型的基本原则和重要考虑因素。
空调系统设备选型的基本原则安全性在空调系统设备选型中，安全性是首要考虑的因素之一。
选定的空调设备必须满足当地规定的安全标准和认证要求，避免设备安装和使用时发生事故。
可行性选型的空调设备必须考虑到实际使用场合和环境，避免出现产品设计不合理或使用困难的情况。
同时，在选取空调设备时，应充分考虑维修和后期保养的难易程度。
能效性现代空调系统设备的能效性是评估设备选型的重要指标之一。
还需根据负荷需求、使用环境和实际经济情况等方面，选择最优的能效等级的空调设备。
可靠性和稳定性在选型时，空调设备的可靠性和稳定性是重要因素之一。
不仅要考虑设备性能和质量，还需要对厂家的信誉和售后服务进行评估，以保证设备长期稳定运行。
空调系统设备选型要考虑的因素负荷需求根据实际的使用需求，确定空调系统的负荷需求大小，以此确定所需要的空调设备的容量和数量。
空间大小空间大小对于空调设备选型来说是一个重要考虑因素。
应根据空间大小和布局来选择合适的空调设备型号和安装方式。
使用环境使用环境包括室内和室外环境。
室内环境包括室内面积、室内温度、相对湿度、噪音等要素，而室外环境则包括温度、湿度、气压等外部要素。
能效等级建筑节能是当前的主流趋势。
在空调设备选型时，应选择能够满足能效等级要求的设备，从而降低能耗和运行成本。
质量和品牌空调设备的质量是评估设备选型的重要因素。
品牌也是评价实力和信誉的重要指标。
可以选择知名品牌的空调设备，以保证设备质量和售后服务。
成本和经济效益考虑到经济效益，需要对空调设备的使用寿命、能耗和维修成本等因素进行评估，以实现经济成本和环境效益的平衡。
空调设备选型的注意事项了解国家和地方相关规定在选型前必须了解相关法律法规和标准的要求，确保选择的设备符合当地的法律和环境要求。
通风空调设计中风道系统的设计原则摘要：风道的合理设计，可降低通风空调系统噪声。
合理选择风机，可有效降低运行费用，以达到整个系统运行经济性提高运行效果。
关键词：风道系统；风道阻力；风道设计引言通风空调系统基本上可以满足各使用功能区域噪声标准的要求。
而如何做到经济、有效地降低大型公共建筑通风空调系统所产生的噪声，是当前以至今后一段相当长的时间内值得重视的研究课题，对于完善通风空调工程的设计和施工技术，减少噪声污染，构建和谐社会都具有重要的意义。
1、通风空调技术指标（1）能耗技术指标。
现代建筑的发展趋势是绿色节能。
通风空调工程做为建筑物的重要组成部分，其能源消耗水平是衡量通风空调系统质量优良的重要指标之一，也是空调系统运行中严格要求控制的一个技术指标。
在建筑中，人们利用变风量、自动温控、水量调节以及变频等技术来即时控制空调系统以消耗最少的能源来达到适宜的室内温度要求，并降低能耗水平。
（2）温度技术指标。
适宜的室内温度，是通风空调系统运行后满足建筑物内达到适宜人类居住工作环境的基本要求。
特殊情况下，设定全年固定的室内温度值，适用于少数有特殊要求的工业空调；通常情况下，冬天将空调系统温度设置到相对较高的温度，夏天将温度降低。
设定恒温的室温值方法，不但在舒适度上得不到良好的体验感，还会一定程度上造成能源浪费。
（3）新风量技术指标。
合理有效地调节通风空调系统的新风量，即有利于为室内创造一个舒适的生活工作环境，又可以大大降低空调系统的能耗水平。
新风量的大小通常与能源消耗成正比例关系。
因此，通风空调的新风量要控制在合理范围内。
空调系统的最小新风量是由室内环境的卫生要求、有害物质浓度、房间正压值以及排风量等来设定。
传统空调系统的新风量取值主要根据室内二氧化碳浓度，同时考虑温度、湿度、气味、粉尘等的影响。
现今，室内粉尘以及气味的影响相对较弱，而且还可以安装空气净化设备来达到净化室内空气的目的，这就需要在现阶段能源较为紧缺的情况下，重新确定合理的最小新风量值。
供热空调设计手册
供热空调设计手册是为建筑行业的供暖、通风与空调设计提供详细指导和参考的工具书。
它涵盖了设计的基本原理、计算方法、设备选择、系统布局、控制策略等多个方面。
以下是供热空调设计手册中可能包含的一些关键内容：
1. 设计基本原理：介绍供热空调系统的基本原理，包括热力学、流体力学、传热学等基础知识，为后续的设计计算提供理论基础。
2. 冷热负荷计算：提供详细的冷热负荷计算方法，包括建筑物的传热系数、窗户的遮阳系数、人员密度等因素的考虑，以确定系统所需的供热量和制冷量。
3. 系统设计：介绍不同类型的供热空调系统，如集中供热系统、分散式供热系统、中央空调系统等，包括系统的布局、管道设计、设备选型等内容。
4. 控制策略：提供供热空调系统的控制策略，包括温度控制、湿度控制、空气质量控制等，以确保系统的舒适性和节能性。
5. 设备选择：介绍各种供热空调设备的性能特点、适用范围和选型方法，如锅炉、散热器、空调机组、风机盘管等。
6. 施工与安装：提供供热空调系统的施工与安装要求，包括管道安装、设备调试、系统试运行等内容，以确保系统的质量和安全性。
7. 节能与环保：强调供热空调系统的节能与环保要求，包括采用高效节能设备、优化系统控制策略、降低系统运行能耗等措施。
在设计过程中，设计师需要根据具体的项目需求和相关规范标准，灵活运用手册中的知识和方法，进行科学合理的设计。
同时，还需要与其他专业进行协调配合，确保供热空调系统与建筑的整体性能和舒适度相协调。
GB/T14294-1993 组合式空调机组1 主题内容与适用范围本标准规定了组合式空调机组（简称机组）的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输和贮存等。
本标准适用于不带冷、热源、冷媒为水，热媒为水或蒸汽，以功能段为组合单元,能够完成空气输送、混合、加热、冷却、去湿、加温、过滤、消声等功能中几种处理功能的机组。
冷媒为盐水或乙二醇以及采用电加热器的机组，可参照使用。
本标准不适用于自带冷、热源和直接蒸发盘管的机组。
2 引用标准GB 1236 通用机空气动力性能试验方法GB 1449 玻璃纤维增强塑料弯曲性能试验方法GB 2406 塑料燃烧性能试验方法GB 2576 纤维增强塑料树脂不可溶分含量试验方法.GB 2577 玻璃纤维增强塑料树脂含量试验方法GB 2614 流量测量节流装置第一部分节流件为角接取压、法兰取压标准孔板和角接取压标准喷嘴GB 8070 空气分布器性能试验方法GB 9068 采暖通风与空气调节设备噪声声功率级的测定-工程法GB 10223 空气冷却器与空气加热器性能试验方法GB 10891 空气处理机组安全要求GB 12218 一般通风用空气过滤器性能试验方法。
3 术语3.1 组合式空调机组由各种空气处理功能段组装而成的不带冷、热源的一种空气处理设备,这种机组应能用于风管阻力等于大于100Pa的空调系统。
3。
2 机组功能段具有对空气进行一种或几种处理功能的单元体。
机组功能段可包括：空气混合、均流、粗效过滤、中效过滤、高中效或亚高效过滤、冷却、一资助和二次加热、加湿、送风机、回风机、中间、喷水、消声等。
3。
3 额定风量在标准空气状态下,每小时通过机组的空气体积流量,单位为m3/h。
3.4 机组全压机组克服自身阻力后在出风口处的动压和静压之和，单位为Pa.3。
5 额定供冷量机组在规定试验工况下的总除热量，即显热和潜热除热量之和。
单位为kW。
3.6 额定供热量机组在规定试验工况下供给的总显热量，单位为kW。
1、水泵在系统的设计位置： 一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。
2、冷却塔上的阀门设计： 2、1冷却塔进水管上加电磁阀(不提倡使用手动阀) 2、2管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻) 3、电子水处理仪的安装位置 放置于水泵后面，主机前面。 4、过滤器前后的阀门 过滤器前后放压力表。 5、水泵前后的阀门 5、1水泵进水管依次接:蝶阀-压力表-软接 5、2水泵出水管依次接:软接-压力表-止回阀-蝶阀
6、分\集水器 6、1分\集水器之间加电动压差旁通阀和旁通管(管径一般取DN50) 6、2集水器的回水管上应设温度计. 7、各种仪表的位置：布置温度表，压力表及其他测量仪表应设于便于观察的地方，阀门高度一般离地1.2－1.5m,高于此高度时，应设置工作平台。
8、机组的位置：两台压缩机突出部分之间的距离小于1.0m，制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m, 大中型制冷机组（离心，螺杆，吸收式制冷机）其间距为1.5－2.0m。制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。
（二）、水路设计问题点汇总 问题点一：水管的坡度要合理 1、 水平支、干管，沿水流方向应保持不小于0.002的坡度； 2、 机组水盘的泄水支管坡度不宜小于0.01。 3、 因条件限制时，可无坡度敷设，但管内流速不得小于0.25m/s。 问题点二：冷凝水干管的设计 1、 冷凝水应就近排放，一般排于卫生间地漏 2、 凝水干管的长度设计要考虑因坡降引起的高度，管两端高低落差距离不能大于吊顶高度 问题点三：选择合适的管路阀件 1、立管与水平管连接处装调节阀 3、 水管路的每个最高点设排气装置（当无坡度敷设时，在水平管水流的终点） 3、立管最低处连接关断阀，便于维修立管 4、 水管的热力补偿可以利用弯头自然补偿，不足时也可加设膨胀补偿器 问题点四：水管布置 1、 立管在管道井内不宜乱放，宜靠墙靠角安放(见附图) 2、 管道在水平面内禁止穿越楼梯、剪力墙、配电室等 问题点五：水管保温 1 保温结构一般由保温层和保护层组成 2 保温层厚度要根据热力计算确定，经验值可参考《民用建筑空调设计》P279 3 保温材料可因地制宜，就近取材，应采用非燃或难燃材料，必须符合《建筑设计防火规范》。
问题点六:水力计算 1 空调水系统各并联环路压力损失差额,不应大于15%; 2 水管路比摩阻宜控制在100-300Pa/m， 问题点七:水系统补水 1 空调水系统补水应经软化水处理,仅夏天供冷的系统可采用电子水处理仪;
2 系统补水量取系统水容量的2% 3 补水点宜设在循环水泵的吸入段
1.接风管的风盘的风口设计，见附图。 1）第一个送风口与风盘的出风口的距离要适当； 2）带有两个出风口的风盘送风管要变径； 3）风盘的送风口与回风口距离要适当。（≤5米）
2．风机盘管的进出水管路设计，见附图1-2。 1）进出水管路为"上进下出"； 2）风盘与供回水干管的相对标高不小于200mm； 3）进水管上依次接过滤器、闸阀、和软接； 4）出水管上接软接、闸阀。 3．同型号风盘的出风口数量的确定 同型号风盘的出风口数量可视空调区域的不同而定，见附图1-3。
4．两个小包间共用一个风盘的气流组织 两个小包间共用一个风盘，每个包间可设一个出风口，两个包间的回风口可以通过串联接到风盘的回风口上，见附图1-4。
5．靠近窗口的风盘布置： 为抵挡室外冷负荷渗透，风机盘管应该尽量靠近外墙、外窗布置。见附图1-5。 6．大空间的风机盘管的布置： 在大空间布置风机盘管时，宜以“中间回风，两边送风”的气流组织方式布置风盘，见附图1-6。
7．嵌入机的布置 嵌入机布置时离边墙的距离不得大于3米； 诸如会议室、多功能厅等布置嵌入机时应该选用小冷量的多台机器，均匀布置。 8．内机选型 大空间可选用嵌入机，长方形办公室最好选用卡式机 9．风口选型 高空间不宜选用散流器送风(风不宜送达工作区),最好使用可调双层百叶送风口.
10．回风箱的做法： 空气处理机的回风设计:在回风处做比较大的回风箱,在回风箱一侧开回风口,该做法可调节气流,降低噪音),见附图1-7
11. 根据房间功用和冷负荷设计合适的风盘。 风盘选型要以设计负荷为依据,风盘布置要考虑空调房间的特点尽量布置美观。(见附图1-8) （四）、风系统设计问题注意点： 1． 送、排风口的距离要适当。 排风口与送风口至少保持3米的距离以防气流短路 图示：
图1（效果差）原因：送风口和排风口距离太近
图2（效果好） 2． 选用合适的风阀。 从原则上讲，系统风压平衡的误差在１０％－１５％以内，可以不设调节阀，但实际上仅靠调风管尺寸来调风压是很困难的，所以，要设风量调节阀进行调节。
① 风管分支处应设风量调节阀。在三通分支处可设三通调节阀，或在分支处设调节阀。
② 明显不利的环路可以不设调节阀，以减少阻力损失。 ③ 在需防火阀处可用防火调节阀替代调节阀 ④ 送风口处的百叶风口宜用带调节阀的送风口，要求不高的可采用双层百叶风口，用调节风口角度调节风量。
⑤ 新风进口处宜装设可严密开关的风阀，严寒地区应装设保温风阀，有自动控制时，应采用电动风阀。
3． 风管的布置。 ① 要尽量减少局部阻力，即减少弯管、三通、变径的数量 ② 弯管的中心曲率半径不要小于其风管直径或边长，一般可用1.25倍直径或边长
③ 为便于风管系统的调节，在干管分支点前后，应预留测压孔。测压孔距前面的局部管件的距离应大于5b(b为矩形风管的长边或圆形风管的直径)，距后面的局部管件的距离应不小于2b。通风机出口处气流较稳定的管段上宜应预留测压孔。
4． 新风进口位置 ① 进风口宜设在室外空气比较洁净的地方，保证空气质量 ② 宜设在北墙上，避免设在屋顶和西墙上，并宜设在建筑物的背阴处这样可以使夏季吸入的室外空气温度低一些
③ 进风口底部距室外地面不宜小于两米，当进风口布置在绿化地带时，则不宜小于一米
④ 应尽量布置在排风口的上风侧，且低于排风口，并尽量保持不小于１０米的间距
5． 新风口的要求 ① 宜采用固定百叶窗 ② 多雨地区宜采用防水百叶窗以防雨水进入 ③ 为防止鸟类进入，百叶窗内宜设金属网 ６．排风管的新做法 类似酒店客房的排风系统设计可如下考虑：利用排气扇将室内风排到走廊的吊顶内,在走廊设排风管排风,为有效利用余热,排风机可设置于卫生间.
图示： 7.风口与边墙的距离 风口距墙不应小于1米
8. 风口的选用. ① 新风口，送风口用双层百叶风口 ② 回风口用格栅风口 ③ 排风口用双层百叶 ④ 氟系统由于风量一般比较小，如要求冬季采暖需要，宜采用用双层百叶，不能用散流器。
⑤ 风机盘管带两个风口时宜选用带调节阀的双层百叶 9. 风口的凝露 风口凝露是由于风口小，温度低。可加大风口尺寸防止凝露 图示：
10．静压箱的计算 ① 静压箱控制风速宜不大于1.5m/s ② 出风截面积A=G/V（G为送风量），各方向截面积应一样 ③ 一般的系统可以用风口变径加消音器代替静压箱 11．防排烟换气次数的确定。 ① 消防水泵间不小于4次 ② 变电室5-8次 ③ 变电室5-8次 12．排烟口的布置。 ④ 走廊超过60米，做排烟口 ⑤ 电梯前室用常开型多叶送风口，每层设一个 ⑥ 楼梯间用自垂百叶风口，2-3层设一个 13．房间的空气压力状态。 ①建筑物内的空气调节房间应维持正压。 ②建筑物内的厕所、盥洗间、各种设备用房应维持负压负压 ③旅馆客房内应维持正压，盥洗间应维持负压 ④餐厅的前厅应维持正压，厨房应维持负压。餐厅内的空气压力应处于前厅和厨房之间。
1４．吊顶内的风管布置原则 从上到下依次为：排烟风管，排风管，送风管，水管 1５．送、排风口的相对位置 空调房间并行送排风管时,送排风口尽量不要并列布置,最好交错布置 图１（效果差）
图２（效果好） 1６．送风管的设计 尽量使风在送风管内不倒走,确保良好的管内气流流动和出风效果 17．三通与风管的搭接
和三通相接的管径要于三通的口径保持一致,不要变径,避免局部损失过大. 关于通风，排烟和防烟 1．排除余热余湿的通风换气次数的确定。 ① 消防水泵间不小于8次/h ② 变电室10次/h 2．排烟主要是对地下车库、面积超过100m2且无外窗的房间、内走道、中庭及面积超过50m2的地下室
。 ①排烟量计算详见《高层民用建筑设计防火规范》 3．防烟 主要是对防烟楼梯间及消防电梯前室（合用前室）进行加压送风。 ①风量计算参见《高层民用建筑设计防火规范》。 ②风口设置消防电梯前室（合用前室）必须每层设置多叶送风口，防烟楼梯间可以隔层设置自垂式百叶送风口。
另外也可以采用自然排烟，即在有外窗并且外窗的可开启面积满足一定的要求，可以不用机械防烟。
