2012中考科学八(上)电学汇编

某某省科学2012年中考八（上）汇编1．一块长为L，质量分布均匀的木板A放在水平桌面上，板A右端与桌边相齐（如下图所示）。

在板的右端施一水平力F使板A右端缓慢地离开桌边L/3，在板A移动过程中，下列说法正确的是A．A对桌面的压强不变B．A对桌面的压力不变C．A对桌面的压力不断变小的压力不变D．A对桌面的压强不断变小2.如右图所示，用水平力推静止在水平地面上的大木箱，没有推动。

这时，木箱受到的A．推力小于摩擦力B．推力和摩擦力大小一定相等C．推力一定小于重力 D．推力和摩擦力方向相同3．某档案馆的某某室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入某某室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入某某室。

下列电路中符合上述要求的是C4．小吴同学为探究力之间的关系做了如右图所示的实验。

将弹簧测力计下端吊着的铝块逐渐浸入台秤上盛有水的烧杯中，直至刚没入水中（不接触容器，无水溢出）。

在该过程中，下列有关弹簧测力计和台秤示数的说法正确的是A．弹簧测力计的示数减小，台秤示数不变B．弹簧测力计的示数不变，台秤示数也不变C．弹簧测力计的示数减小，台秤示数增大D．弹簧测力计的示数不变，台秤示数增大第20题图5．体育课中，被推出的铅球落地后沿水平地面向前滚动（如图），图中能正确表示铅球所受重力的方向的是( C )C7．如图所示，光滑的地面上有一足够长的木板，在木板的右端固定着一个滑轮（不计绳与滑轮间的摩擦），木板上面放置一个小木块，小木块一端连接着弹簧测力计。

当拉力F 为5牛时，木板向右做匀速直线运动，然后把拉力增大到10牛时，下列分析正确的是（D ）A ．弹簧测力计的示数为20牛B ．弹簧测力计的示数为0牛C ．木板仍向右做匀速直线运动D ．小木块将保持静止C9．冬泳运动被誉为是“勇敢者的运动”。

冬泳时运动员生理上可能出现的变化是（B）A．机体耗氧量下降 B．骨骼肌战栗C．甲状腺激素分泌减少 D．皮肤血管舒X10．下列仪器为电流表的是( A )11. 2011年11月9日，我国第一个火星探测器“萤火一号”与俄罗斯“火卫一”探测器捆绑发射。

中考科学：电学部分（难题、易错题）汇编试卷Ⅰ一、选择题（本大题有15小题，每小题4分，共60分。

请选出一个符合题意的正确选项。

）1．四个悬挂着的带电通草球，相互作用情况如图所示，那么D球（）A．带与A球不同种的电荷B．带与B球不同种的电荷C．带与C球不同种的电荷D．一定带正电荷第1题图第2题图2．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。

发生这一现象的原因，不可能的是（）A．电源电压较低B．L2发生了断路C．L2发生了短路D．L2的实际功率很小3．如图所示，小磁针指向标画正确的是（）A．B．C．D．4．有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。

如图所示电路图中，符合上述要求的是（）A．B．C．D．5．如图所示，是关于电磁现象的实验装置图，下列分析正确的是（）A．图甲装置是研究磁场对磁针的作用B．图乙装置是研究电磁感应现象C．图丙装置是研究磁体具有指南北性D．图丁装置现象是制成发电机的原理6．如图所示的电路，下列判断正确的是（）A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S l、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路第6题图第7题图第8题图7．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b 端滑动过程中，会出现的现象是（）A．电流表示数变小，弹簧长度变短B．电流表示数变小，弹簧长度变长C．电流表示数变大，弹簧长度变长D．电流表示数变大，弹簧长度变短8．如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流，当人以5km/h的速度行走时，其发电的功率约为。

八年级电学专题（一）欧姆定律【同步练习-解析】一、单选题1．（2023·湖北襄阳模拟）如图所示的电路中，电源电压U保持不变，当开关S1、S2都闭合时，电流表的示数为0.6A，电压表的示数为12V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.4A。

则下列结论正确的是（）A．U＝12V R1＝10ΩB．U＝12V R2＝20ΩC．R1＝10ΩR2＝20ΩD．R1＝20ΩR2＝10Ω【答案】D【解析】ABCD．当开关S1、S2都闭合，两电阻并联，电压表测量电源电压，即U＝12V，电流表测量通过R1的电流；由UIR=得R1的阻值1112V200.6AURI===Ω阻12V300.4AURI===Ω因串联电路的总电阻等于各电阻之和，所以R2的阻值R2＝R﹣R1＝30Ω﹣20Ω＝10Ω故ABC错误，D正确。

2.韩华同学在探究通过导体的电流与其两端电压的关系时，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，根据测量数据绘制出如图所示的I-U图像。

下列判断正确的是（）A ．通过L 的电流与它两端所加电压成正比B ．通过R 的电流与它两端所加电压不成正比C ．将它们串联接到同一电路中时，通过R 的电流较大D ．将它们并联接到电源电压为2V 的电路中，通过干路的电流是0.7A【答案】D【解析】AB ．电阻R 的I -U 图像是一条过原点的直线，所以通过R 的电流与它两端所加电压成正比；灯泡L 的I -U 图像是一条曲线，所以通过灯泡的电流与它两端所加电压不成正比，故AB 错误；C ．若将它们串联接到同一电路中，因串联电路中电流处处相等，所以通过L 和R 的电流相等，故C 错误；D ．将它们并联接到电源电压为2V 的电路中时，因该并联电路中各支路两端的电压相等，等于电源电压，所以它们两端的电压均为2V ，由图像可知，通过L 和R 的电流分别为0.5A 、0.2A ，因并联电路中干路电流等于各支路电流之和，所以，干路电流为 I =0.5A+0.2A=0.7A 故D 正确。

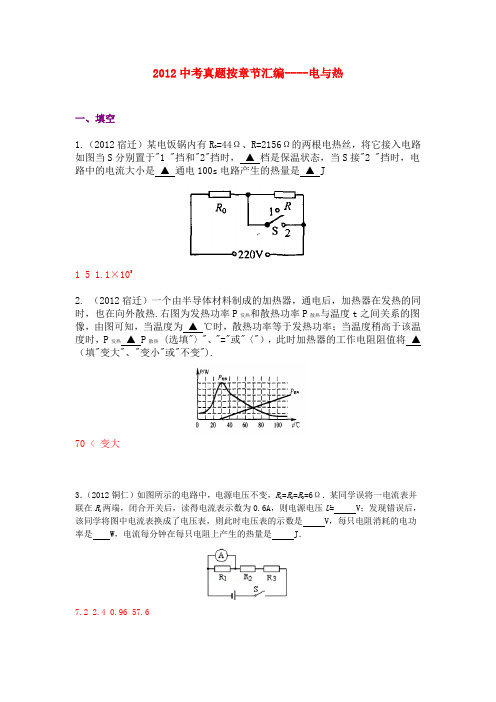

2012中考真题按章节汇编----电与热一、填空1.（2012宿迁）某电饭锅内有R=44Ω、R=2156Ω的两根电热丝，将它接入电路如图当S分别置于"1 "挡和"2"挡时，▲档是保温状态，当S接"2 "挡时，电路中的电流大小是▲通电100s电路产生的热量是▲ J1 5 1.1×1052. （2012宿迁）一个由半导体材料制成的加热器，通电后，加热器在发热的同时，也在向外散热.右图为发热功率P发热和散热功率P散热与温度t之间关系的图像，由图可知，当温度为▲℃时，散热功率等于发热功率；当温度稍高于该温度时，P发热▲ P散热(选填"〉"、"="或"〈"），此时加热器的工作电阻阻值将▲（填"变大"、"变小"或"不变").70 < 变大3．（2012铜仁）如图所示的电路中，电源电压不变，R1=R2=R3=6Ω．某同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.6A，则电源电压U= V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是V，每只电阻消耗的电功率是W，电流每分钟在每只电阻上产生的热量是J．7.2 2.4 0.96 57.64．（2012安顺）某课外小组的同学自制了一只电烙铁，额定电压是220V，在额定电压下工作时的电阻是1210Ω。

它的额定功率为_______W，在额定电压下通电10min产生__________J热量。

40 1.2×1045．（2012北京）阻值为50Ω的定值电阻R接在电源两端，通过电阻R的电流为0.2A，10s内电流产生的热量是 J。

206.（2012内江）如图所示，是“探究电流的热效应跟电阻大小的关系”的实验装置图。

A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内的金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍铬合金丝，电阻较大。

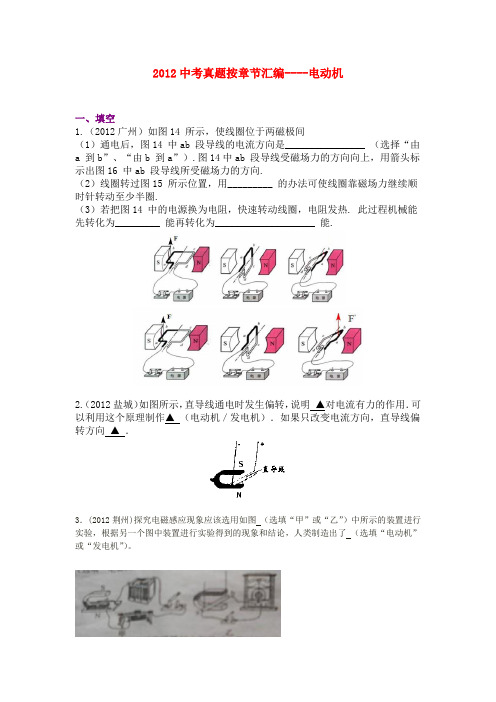

2012中考真题按章节汇编----电动机一、填空1.（2012广州）如图14 所示，使线圈位于两磁极间（1）通电后，图14 中ab 段导线的电流方向是________________ （选择“由a 到b”、“由b 到a”）.图14中ab 段导线受磁场力的方向向上，用箭头标示出图16 中ab 段导线所受磁场力的方向.（2）线圈转过图15 所示位置，用_________ 的办法可使线圈靠磁场力继续顺时针转动至少半圈.（3）若把图14 中的电源换为电阻，快速转动线圈，电阻发热. 此过程机械能先转化为_________ 能再转化为____________________ 能.2.（2012盐城）如图所示，直导线通电时发生偏转，说明▲对电流有力的作用．可以利用这个原理制作▲（电动机／发电机）．如果只改变电流方向，直导线偏转方向▲．3．(2012荆州)探究电磁感应现象应该选用如图（选填“甲”或“乙”）中所示的装置进行实验，根据另一个图中装置进行实验得到的现象和结论，人类制造出了（选填“电动机”或“发电机”）。

二、选择1．(2012黄冈)奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代。

下列有关电磁现象的说法正确的是A．通电导体周围一定存在磁场 B．导体在磁场中运动一定产生感应电流C．电磁波在真空中无法传播 D．通电导体受到磁场的作用力与磁场方向无关2.（2012兰州）下列家用电器中，将电能转化为机械能的是A.电视机B.电灯C.电风扇D.电熨斗3.（2012茂名）如图1 所示是直流电动机的模型，闭合开关后线圈顺时针转动。

现要线圈逆时针转动，下列方法中可行的是A．只改变电流方向 B．只改变电流大小C．换用磁性更强的磁铁 D．对换磁极同时改变电流方向4. （2012南京）如图所示的四个实验中，能说明电动机工作原理的是5．（2012桂林）电动机是一种高效率、低污染的动力设备，广泛地应用在各种家用电器中。

2012年中考电学精选精析一．选择题1．从欧姆定律可以导出公式R=，下列说法正确的是 （ ）A.当电压U 增大为原来的2倍时，电阻R 也增大为原来的2倍B.当电流I 增大为原来的2倍时，电阻R 减小为原来的二分之一C. 通过导体的电流若为零，电阻也为零D. 即使导体两端的电压为零，电阻也不为零2．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）A ．当导体两端的电压为0时，电阻为0B ．该导体的电阻随电压的增大而减小C ．当导体两端的电压为0时，电流为0D ．当导体两端的电压为2V 时，电流为0.6A3．如图2所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车．其中电源电压保持不变，R 为定值电阻，R ′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试表的示数变化情况是（ ）A ．增大、增大B ．增大、减小C ．减小、增大D ．减小、减小5．如图4所示电路，电源两端电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是（ ）A. 电压表V 1示数变小，电压表V 2示数变大，电流表示数变小B. 电压表V 1示数变大，电压表V 2示数变小，电流表示数变小C. 电压表V 1示数变小，电压表V 2示数变小，电流表示数变小D. 电压表V 1示数变大，电压表V 2示数变大，电流表示数变大 6．如图5所示的电路，电源电压不变，当开关S 1、S 2都闭合，电流表的示数为0.5A ，电压表的示数12V ；断开电路后，将电压表、电流表的位置互换，S 1断开、S 2闭合，电流表的0.3A ．则（ ）A ．R1=16ΩB ．R1=40ΩC ．R2=16ΩD ．R2=24Ω二．填空题7．如图6所示的电路中，R 2的阻值为3Ω，闭合开关之后，电压表的示数为6V ，电流表的示数为1A ，则R 1= _________ Ω，电源电压为 _________ V ；如果断开开关，电压表的示数是 _________ V ．8．交警在检查酒驾过程中，首先通过嗅觉感知其是否饮酒，进而通过酒精检测仪进行定量检测．该仪器原理可以简化成如图7所示电路，其中R 0为定值电阻，R 为气敏电阻，其阻值与酒精气体密度成反比．交警能闻到酒精味是因为 _________ ．若驾驶员饮酒，检测时酒精检测仪上电压表的示数将 _________ （选填“变大”或“变小”）．9．在图8所示的电路中，电源电压为3V ．闭合开关S ，电流表①的示数为1.2A ，电流表②的示数为0.3A ，则通过R 1的电流是 _________ A ，R 2的阻值是 _________ Ω．图6 三．实验 图2图4 图3 图5 图7 图810．用“伏安法”测电阻，小华实验时的电路如图甲所示．（1）请用笔画线代替导线，将实物电路连接完整．（2）正确连接电路后．闭合开关前滑片p 应置于滑动变阻器的 _________ 端（选填“左”或“右”）．（3）测量时，当电压表的示数为2.4V 时，电流表的示数如图乙所示，则I= _________ A ，根据实验数据可得R x = _________ Ω．（4）如果身边只有一只电流表或电压表，利用一已知阻值为R 0的定值电阻、开关、导线、电源等器材也可 （（（=11．小理要测量一个定值电阻R 的大小，但他只有一个电压表，一个电源和一个阻值已知的定值电阻R 0，开关和导线若干．请你帮他设计测量的电路图，简要说明测量方法及需测的物理量（并用相应的符号表示）写出计算待测电阻R 的表达式．12．某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图．小灯泡上标有“2.5V 0.3A ”字样，电源电压为3V ．请完成下列回答．（1） 根据电路图，在图乙中用笔画线代替导线连接实物图．（2）某次测量，电流表与电压表的示数如图所示，计算此时小灯泡灯丝的电阻值为 _________ ．13．小明想利用一块电流表和阻值已知的电阻R 0测量未知电阻R X 的阻值．小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示．（1）为了测出电阻R X 的阻值，请你只添加两根导线 完成图所示的实验电路的连接．（2）只闭合开关S 1，电流表的示数用I 1表示；开关S 1、S 2都闭合时，电流表的示数用I 2表示．请你用I 1、I 2和R 0表示R X ．R X = _________ ．四．计算14．要使“6V 3W”的灯泡接在8V的电源上能正常发光，应串联一个多大的电阻？15．从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V．求：（1）电压表的示数为8V时，电流表的示数为多少？（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少？16．（2011•北京）如图所示，电源两端电压U保持不变．当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为R A时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1，电阻R A的电功率为P A；当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为R B时，电压表的示数U2为2V，电流表的示数为I2，电阻R B的电功率为P B；当开关S1闭合、S2断开，滑动变阻器滑片P位于最右端时，电阻R2的电功率为8W．已知：R1：R2=2：1，P1：P B=1：10，U1：U2=3：2．求：（1）电源两端的电压U；（2）电阻R2的阻值；（3）电阻R A的电功率P A．参考答案与试题解析一．选择题1、D2、C3、A4、A5、A6、C二．7、 6 9 9 8、扩散（分子运动）变大9、0.9 10三．实验10．用“伏安法”测电阻，小华实验时的电路如图甲所示．（1）请用笔画线代替导线，将实物电路连接完整．（2）正确连接电路后．闭合开关前滑片p应置于滑动变阻器的左端（选填“左”或“右”）．（3）测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I=0.5A，根据实验数据可得R x= 4.8Ω．（4）如果身边只有一只电流表或电压表，利用一已知阻值为R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻R x．请仿照表中示例，设计测量R x阻值的其他方法．（（（=11．小理要测量一个定值电阻R的大小，但他只有一个电压表，一个电源和一个阻值已知的定值电阻R0，开关和导线若干．请你帮他设计测量的电路图，简要说明测量方法及需测的物理量（并用相应的符号表示）测量方法及需侧的物理量：②将电压表并联在R两端，测出=R==I==0.5A R====0.1A==10解得：R 由图乙得：=）由图丙得：===2=4.5W。

2012年各地中考真题按章节汇编--欧姆定律及其应用一、填空1.（2012益阳）在图7电路中，电源电压为6V ，R 1＝4Ω，闭合开关S 后，电压表读数为2V ，则电流表的示数为 A ，电阻R 2的阻值为 Ω。

0.5 82.（2012恩施）如图所示的电路中，电源电压为12V ，闭合开关S 后，电流表、电压表的示数分别为0.6A 和9V 。

（1）通过R 1的电流I 1是________A.（2）小翔同学在求R 1的电阻值时，解题过程如下： 根据欧姆定律：R 1=U 1/I 1=9V/0.6A=15Ω。

小翔的解题过程是否正确？请作出判断并说明理由：____________________。

（1）0.6A （2）错误，R 1的电压取值错误 3．（2012北京）定值电阻1R 和2R 串联后，接在电压可调的电源两端，电路中的电流I 随电源电压U变化关系的图像如图14所示。

已知12R =Ω，则2R = Ω。

44、（2012安徽）图示的电路中，电阻R 1和R 2串联接在AB 两端，电压表并联接在R 1两端。

已知R 1=10Ω，R 2=20Ω，电压表示数为2.5V ，则AB 两端的电压U= V 。

图77.55．（2012河南）在图3 所示的电路中，电源电压为12V。

闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是⎽⎽⎽⎽⎽⎽⎽⎽Ω。

将滑动变阻器R1的滑片向右移动，电压表的示数将变⎽⎽⎽⎽⎽⎽。

10 小6.（2012聊城）张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U-I图象，则a的电阻值为________Ω，将a、b串联接在电压为3V的电源上，电路中的电流为________A。

10 0.27、（2012达州）如图12所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2= ，I1：I2= 。

专题六电路一、电路的组成：①把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。

说明：一个正确的电路，无论多么复杂，也无论多么简单，都是由这几部分组成的，缺少其中的任一部分，电路都不会处于正常工作的状态。

②各部分元件在电路中的作用电源的作用：维持电路中有持续电流，为电路提供电能。

电流从电源的正极出发，回到电源的负极。

导线的作用：连接各电路元件的导体，是电流的通道。

用电器的作用：利用电流来工作的设备。

在用电器工作时，将电能转化成其他形式的能。

开关的作用：控制电路通、断。

【拓展】从能量的角度看，在电路中，电源的作用是提供持续电能的；用电器的作用是消耗电能；导线的作用是输送电能；开关的作用是控制电能有无的。

二、电路的通路、开路和短路继续刚才实验1的演示，重做图4-3的实验，合上开关，小灯泡发光。

这种处处连通的电路叫通路，也叫闭合电路。

断开开关，或将电路中的某一部分断开，小灯泡都不会发光，说明电路中没有电流。

这种因某一处断开而使电路中没有电流的电路叫开路。

将小灯泡取下，即用导线直接把电源的正、负极连接起来，过一会儿手摸导线会感觉到导线发热。

这种电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。

短路是非常危险的，可能把电源绕坏，是不允许的。

必须防止电源短路。

【思考】通路、开路、短路三种状态下电流的大小比较：【小结】持续电流存在的条件是：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。

发生短路时，电路中会有很大电流，轻则损坏电源，重则发生事故。

*短路分析：若有一根导线（闭合的开关、电流表、金属杆两端接线柱连入电路的滑动变阻器）接在电源两端，则电源短路（同时也是所有用电器短路）；若有一个导线接在某个或者某几个用电器两端，则用电器短路（局部短路）。

用电器短路不一定是电源短路；但电源短路一定是用电器短路。

局部短路只针对串联电路而言，同时局部短路不一定会引起电流过大。

三、电路元件和符号电路图电路中各元件的符号在设计、安装、修理各种实际电路的时候，常常需要画出表示电路连接情况的图。

1．有一种亮度可以调节的小台灯，其电路如图8甲。

电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图8乙。

当灯泡正常发光时，灯丝的电阻为Ω。

调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连人电路的阻值是Ω。

60 12 402.如图1所示是电阻甲和乙的U—I图像，若将甲、乙串联在某一电路中，当电流为0.1A时，电源电压为 V；若将甲、乙并联在电源电压为1.5V的电路中，电路消耗的总功率为 W。

2 0.63.在空调、洗衣机、电视机和电冰箱四种家电中，额定功率最接近1kw的是。

空调4.将电阻R1接到电压为U的电路上，它消耗的电功率为49W，若将R1与另一个电阻R2串联后仍然接在原来的电路上，电阻R1消耗的电功率为36W，则电阻R2消耗的电功率为 W。

若将R1和R2并联接入原电路中，则R1和R2在相同的时间内消耗的电能之比为。

6 1：65.如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了。

1.6W6、为了节约用电、延长用电器的使用寿命，小红将两盏标有“220V 100W”的灯泡串联接在家庭电路中使用，此时若只有这两盏灯工作，则电路消耗的总功率为 W。

为了安全用电，控制用电器的开关应接在上。

50 火（或相）7.如图9所示，电源电压为9V保持不变，S1始终保持闭合状态。

当断开S2时，电压表示数为5.4V，电流表示数为0.6A,则R1= Ω；闭合S2时电路总功率为 W。

6 98.节能型日光灯很省电，一支功率为11W的这种日光灯的亮度相当于60W的白炽灯，11W的节能型日光灯接在家庭电路中正常工作时的电流是A；某同学将5盏60W的白炽灯换成5盏11W的这种日光灯，等每天工作2h，一个月（30天）可以节约 kw.h的电能。

0.0 5 14.79．）右图所示是太阳能路灯，灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，供夜晚路灯照明。
