电路故障分析习题及答案

电路故障分析填空题专练（共22题，有答案）1．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．经过一段时间，电流表突然无示数．若电路中只有一处故障，且只发生在电阻1R或2R上．(1)该电路中存在的故障可能是______________________________________；(2)为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻1R，闭合电键S，观察灯的亮暗情况．若灯L亮，说明故障是___________________；若灯L不亮，说明故障是_________________________．2．在图所示的电路中，电源电压保持不变，闭合电键S 电路正常工作．一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好①用一个完好的小灯替换 R2后，小灯___（选填“一定发光”或“可能发光”）②在原路故障电路中，将电流表A 与R1位置互换后，电压表V 的示数不发生变化，电路中可能存在的故障是___．3．如图所示电路，电源电压及灯L的额定电压均为6V，闭合开关S，灯L发光一段时间后突然熄灭，且只有一只电表示数变大，分析故障原因可能是灯L断路或_____（故障发生在变阻器R或灯泡L处）．为检查故障原因，将滑动变阻器换成电动机，闭合开关S后电动机恰好正常工作，由此可以判定故障原因为_____。

若此时电流表示数为0.3A，电动机线圈电阻为2Ω，则1min内电动机消耗的电能为_____J。

4．小华用如图所示的电路探究“电流与电阻的关系”，闭合开关S时，发现电压表有示数，但电流表无示数，请你帮他分析电路，故障可能是_____；排出故障后，他发现在移动滑动变阻器滑片的过程中，电压表示数从2V变到4V，电流表的示数变化了0.2A，则电阻R1为_____Ω；R1变化的功率为_____W。

5．在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V 1W “）都不亮，用电压表测得U ac=U bd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为．6．如图所示的电路中,当开关闭合时,灯不发光,电压表示数为0;当开关断开时,灯仍不发光。

一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。

电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。

【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。

故选B。

【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。

用测零线电笔检测a点氖管不发光，检测b点氖管发光。

发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。

故选A。

2．家庭电路用电时要注意安全。

(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。

这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。

(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。

(以上两格均选填“正常”或“短路”)。

【答案】电阻正常短路【解析】【详解】[1]从焦耳定律2得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引Q I Rt起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。

3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。

①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。

九年级物理电路分析经典题型(含答案)1. 对于如图所示电路，下列分析正确的是（）A. 断开S1，闭合S2、S3时，电路总电阻最大B. 断开S3，闭合S1、S2时，电路总电阻最小C. 闭合S3，断开S1、S2，L1、L2并联2. 如图所示，对如图电路分析正确的是（）A. 要使L1，L2，L3串联，应使S1，S2断开，S3闭合B. 如果S1，S2，S3都闭合，则L1，L2，L3是并联C. 如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3，3. （2012•眉山）对如图所示电路的分析，错误的是（）A. 当断开S1、S2，闭合S3时，R1与R2为串联B. 当断开S3，闭合S1、S2时，R1与R2为并联C. 当断开S1，闭合S2、S3时，R1与R2为串联4. 如图所示电路，下列分析正确的是（）A. 闭合S1、S2、S3时三盏灯并联B. 闭合S1、S2时三盏灯串联C. 闭合S1、S3时L3短路5. （2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A. 把电流表看成是一个大电阻B. 把电压表看成是一根导线C. 把电流表看成是断开的6. 下列是对如图所示电路的一些分析，其中正确的是（）A. 灯L1、L2串联，电压表V测L2两端的电压B. 灯L1、L2并联，电流表A1测干路的电流C. 灯L1、L2并联，电压表V测电源电压7. 如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A. 电灯L1短路B. 电灯L1断路C. 电灯L2短路8. （2010•宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A. 若电流表无示数，电压表有示数，则R1断路B. 若电流表无示数，电压表无示数，则R2短路1. 正确答案为B。

解析：当S3断开，S1、S2闭合时，电路为并联电路，总电阻最小。

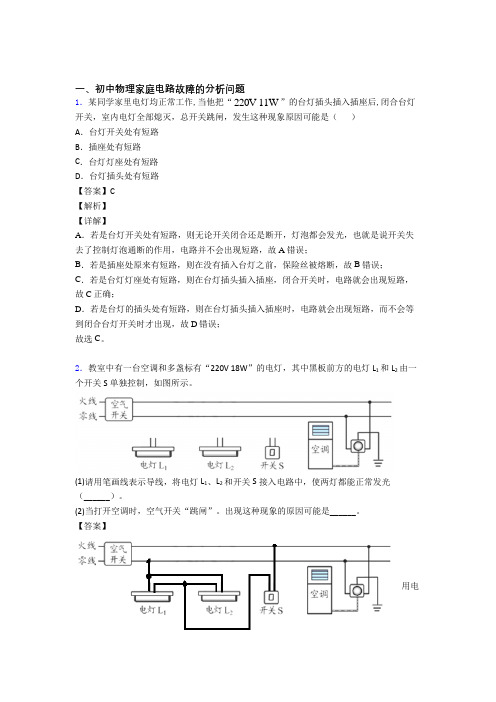

一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。

2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。

3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

一、初中物理家庭电路故障的分析问题1．“注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法错误的是（）A．家庭电路中空气开关跳闸一定是发生了短路B．使用验电笔时，手必须接触笔尾金属部分C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中D．如果发生触电事故，应立即切断电源，然后施救【答案】A【解析】【分析】(1)家庭电路中电流过大的原因是总功率过大和短路；(2)使用测电笔时，手必须接笔尾金属体；(3)雷电容易击中地面上尖端的突起物；(4)发现有人触电或电引起的火灾，首先切断电源。

【详解】A．家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器的总功率过大，故A 错误，符合题意；B．使用验电笔时，手必须接触笔尾金属部分，不能接触其笔尖部分，故B正确，不符合题意；C．雷雨天打伞是很危险的，可能会被雷击，故C正确，不符合题意；D．发生触电事故，切断电源是首先要做的，然后施救，故D正确，不符合题意。

故选A。

2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

初中物理电路故障分析题讲解（含答案）现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。

（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。

现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。

（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。

（2）故障原因：①电流表短路；②和电压表并联的用电器断路。

现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：①两表同时短路；②干路断路导致无电流.练一练1.在探究串联电路电流规律的实验中，错将开关接在L1两端，电路图如图所示，其中电源电压保持不变. 由于其中一个灯泡可能出现了故障，当开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是：第1题图A. 若灯L2都不发光，则只有L1短路B. 若灯L2都不发光，则只有L1断路C. 若灯L2都发光，则只有L1短路D. 若灯L2都发光，则只有L1断路2. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮. 出现这一现象的原因可能是（）第2题图A. 灯泡L2短路了B. 滑动变阻器短路了C. 灯泡L2灯丝断了D. 滑动变阻器接触不良3. 如图所示的电路，电源电压恒定不变，闭合开关S后，电流表、电压表均有一定的示数. 现在由于其中一个电阻突然发生了故障，导致电流表示数变小了些，电压表示数变大了些. 那么，这个故障可能是（）第3题图A. R1短路B. R2断路C. R3断路D. R3短路4. 小雨在做测定小灯泡额定功率的实验中，将正常的电流表、电压表接入电路，如图所示．当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）第4题图Ａ. 开关接触不良Ｂ. 小灯泡短路Ｃ. 小灯泡的钨丝断了Ｄ. 滑动变阻器接触不良5. 实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光. 此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了. 这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路.第5题图（1）根据_____（选填“串联”或“并联”）电路的特点. 可知猜想一是不正确的。

电路故障分析一、单选题（共30题；共60分）1.如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是A. 灯L短路B. 灯L断路C. 变阻器R短路D. 变阻器R断路2.如图所示电路，电源电压保持不变，三只电表均完好。

开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是( )A. 电压表V1示数为零，灯L1断路B. 电压表V1示数为零，灯L1短路C. 电流表A示数为零，灯L2断路D. 电流表A示数为零，灯L2短路3. 如图所示的串联电路，当闭合开关后两灯都不亮，为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A. 灯L1短路B. 灯L2断路C. 电流表烧坏D. 灯L1断路4.如图所示，小应错把电流表当作电压表使用，此时若闭合开关，一定会发生( )A. 电流表损坏B. 电源短路C. L1不亮D. L2的灯丝烧断5.如图是学生设计的模拟调光台灯电路。

闭合开关灯泡发光后,无论如何移动回形针,发现灯泡亮度几乎不变,产生这一现象的原因可能是( )A. 灯泡被短路B. 铅笔芯的总阻值太小C. 灯泡灯丝的阻值太小D. 电源被断路6.如图所示，小乐同学正在做“用滑动变阻器控制灯亮暗”的实验。

闭合开关后发现小灯泡不亮，而电压表的示数接近于电源电压值，则电路中出现的故障可能是( )A. 开关处接线柱未拧紧。

造成接触不良B. 灯丝断了C. 滑动变阻器有断路D. 小灯泡发生短路7. 如图所示的电路图，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或等L只有一个出现故障，则可能是（）A. 电流表A示数为零，灯L短路B. 电流表A示数为零，灯L断路C. 电流表A1示数为零，电阻R短路D. 电流表A1示数为零，电阻R断路8.如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（）A. 灯泡被铅笔芯短路B. 电源被铅笔芯断路C. 灯泡的阻值比铅笔芯总阻值大得多D. 铅笔芯的总阻值比灯泡的阻值大得多9.如图所示的电路中，小灯泡L1和L2都标有“3V0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是（）A. S闭合后，L1、L2并联且都能发光B. S闭合后，电路将发生短路C. 要使L1、L2串联，可去掉导线aD. 若将导线M从接线柱B改接到接线柱A上，则电路发生短路10.在如图所示的电路中，闭合开关S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A. 灯L短路B. 灯L断路C. 电阻R断路D. 电阻R短路11. 小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（）A. 灯L2断路B. 灯L2短路C. 电流表烧坏了D. 灯L1断路12. 在如图所示的电路中，电源电压保持不变．闭合开关S后，灯L不发光，电压表指针有明显偏转．若此电路中只有一处故障，则对于电路故障的判断，下列说法不正确的是（）A. 灯L短路B. 灯L断路C. 滑动变阻器R2断路D. 定值电阻R1断路13.小宇同学用电流表测两只电灯串联后的电流（如图），他发现开关S闭合后，两只电灯都发光，但电流表却纹丝不动，则可能的故障原因是（）A. 电流表的一个接线柱没接上B. 电流表的正负接线柱接反了C. 电流表内部线圈断裂，使电流无法通过D. 电流表两接线柱的接线相碰，使电流表被短路14. 如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是A. 灯L1断路B. 灯L2短路C. 电流表断路D. 灯L2断路15. 如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A. 电流表开路，并且L1、L2灯丝断了B. L1灯丝断了C. 灯泡L2开路D. 灯泡L1短路16.小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )A. 开关处出现短路B. 小灯泡灯丝断了C. 小灯泡接触不良D. 电池两端电压过低17.如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A．B．C．A. L2断路B. L2短路C. L1断路D. L1短路18. 小明用如图所示的电路图研究并联电路电流的规律，当闭合开关S试触时，发现3只小灯泡均发光，电流表的指针正向偏转并超过最大刻度．产生这种现象的原因可能是（）A. 小灯泡L1发生断路B. 小灯泡L2发生短路C. 电流表使用的量程太小D. 电流表的接线柱接反了19. 如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A. 灯泡L1处短路B. 灯泡L2处短路C. 灯泡L1处断路D. 灯泡L2处断路20. 如图所示的电路、闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A. 灯泡短路B. 灯泡断路C. 滑动变阻器短路D. 滑动变阻器断路21.小明同学按照下图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是（）A. L1断路B. L1短路C. L2断路D. L2短路22.如图所示，当开关S闭合后，灯泡L1、L2均正常发光，但过一会儿，两灯均突然熄灭．某同学利用电压表探究电路故障，他用电压表分别接到灯L1、灯L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零，由此可判断电路的故障是（）A. 灯L1断路B. 灯L2短路C. 灯L2断路D. 开关S接触不良23. 如图所示的电路中，电源电压保持不变．当开关S闭合后，只有一个电表的示数发生变化；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（）A. 电流表A的示数发生变化，电阻R断路B. 电压表V的示数发生变化，小灯泡L短路C. 电压表V的示数发生变化，小灯泡L断路D. 电流表A的示数发生变化，电阻R短路24.如图所示，闭合开关，两灯都不亮．为检查故障，某同学先用电压表与灯L1并联，观察到电压表无示数，再将电压表与灯L2并联，观察到电压表有示数，那么电路中出现的故障是（）A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路25.小明按如图甲所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象原因是（）A. 可能L1开路B. 可能L2短路C. 可能V1和V2所选量程不相同，L1短路D. 可能V1和V2所选量程不相同，电路各处完好26.如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A. 金属丝的总阻值太小B. 灯泡被短路C. 灯泡灯丝的阻值太小D. 电源被断路27. 如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数．则电路故障可能是（）A. L1被短路B. L1断路C. L2被短路D. L2断路28. 如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是（）A. 电压表短路B. 电流表断路C. L1断路D. L1短路29. 如图所示，电源电压4.0V（保持不变）当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（）A. 灯L1断路B. 灯L1被短路C. 灯L2被短路D. 灯L2断路30.如图，电源电压不变，L1、L2正常发光，过一会儿，电压表示数比灯泡正常发光时电压表示数明显变大，则电路可能发生的故障是（）A. L1断路B. L2断路C. L1短路D. 都有可能答案解析部分一、单选题1.【答案】D【考点】电流表、电压表在判断电路故障中的应用【解析】【解答】解：A、灯泡L短路，灯不亮，电压表示数为0，电流表有示数，不符合题意，故A错B、灯泡L发生断路，灯不亮，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表的示数为0，不符合题意，故B错；C、变阻器短路，灯亮，电压表和电流表都有示数，不符合题意，故C错；D、变阻器断路，灯不亮，电流表和电压表都无示数，符合题意，故D正确．故选D【分析】灯泡不亮说明电路某处断路或灯短路；若电压表无示数，说明电压表被短路或与电源不能相通；电流表无示数说明是某处断路或电流表短路；综合分析进行判断2.【答案】B【考点】电流表、电压表在判断电路故障中的应用【解析】【分析】由图知，两个灯泡串联，只有一个灯泡出现了故障，由于其中两表有示数，可知此故障不是断路，如果是断路，则整个电路中没有电流，电表都不会有示数，则该灯泡短路。

授课主题电路故障分析教学内容一、直击中考二、考点解读一、简单电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。

注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。

2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。

3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。

二、双故障判断近三年中考考题分布2011 2012 2013选择题第8题考查串联电路双故障填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避免电源短路在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。

所以题型中均以可能存在的形式出现选项。

题干中会以顿号连接说明，如“电阻R、灯L 可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。

1.串联电路双故障2.并联电路双故障两个灯泡一起断路，只有电压表有示数，电流表均无示数。

3.电表判断电路故障1、用电压表判断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路2、用电流表判断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，故障原因电流表A 电压表V 灯LR断路、L短路无示数（变小）有示数（变大）不亮R断路、L断路无示数（变小）无示数（变小）不亮R短路、L断路无示数（变小）无示数（变小）不亮R短路、L短路烧坏无示数不亮两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是（）A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2014年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。
