OptiX OSN7500设备级保护

OptiX OSN7500SST1PIU单板简介一.功能介绍电源接入板SST1PIU是电源分配单元到子架各单板之间的电源接口转接单元。

OptiX OSN7500系统中包括两块SST1PIU单板，采取1+1备份供电方式。

主要功能是：1、提供直流电源端口的二级防雷，使整机的防雷指标达到产品防护要求；2、提供电源滤波，使系统配备该板后能够达到系统规格书规定的各项EMC指标；3、提供在位信号；4、提供防雷失效检测功能，可以上报告警；5、提供2路外置单元（如TDA、COA和HUB等）供电接口，每路最大50W。

二. 应用场合SST1PIU板为电源接入板，不涉及业务特性，为系统必配单板。

SST1PIU板位于OptiX OSN7500系统子架的32、33槽位，如下图。

后面简称为PIU板。

图1.OSN7500子架正面图三.对外接口特性1、SST1PIU板面板示意图PIUPWSNEG(-)PWRRTN(+)PIU图2.SST1PIU单板面板示意图2、SST1PIU板接口特性PIU板对外接口包括－48V电源输入接口以及辅助电源输出接口，接口特性如下：1)电源输入接口特性（PWR）电源输入接口采用DB3电缆连接器。

电源电压范围：-38.4V～-72V。

可承受最大电流：25A。

2)辅助电源输出接口特性（PWS）提供外置TDA、COA和HUB等单元供电，共两路，每路最大50W，最大电流为1.3A。

电源电压范围：-38.4V～-72V。

3、SST1PIU板接口定义1）DB3电缆连接器（PWR）接口定义：1 HPGND2 -48V_IN3 NA4 BGND_IN5 HPGND备注：OSN7500产品统一发货该外部连接电缆，接头具有防反接功能。

2）辅助电源输出（PWS）接口定义：1 -48V_OF12 -48V_OF23 BGND_OF4 BGND_OF备注：OSN7500产品统一发货该外部连接电缆，接头具有防反接功能。

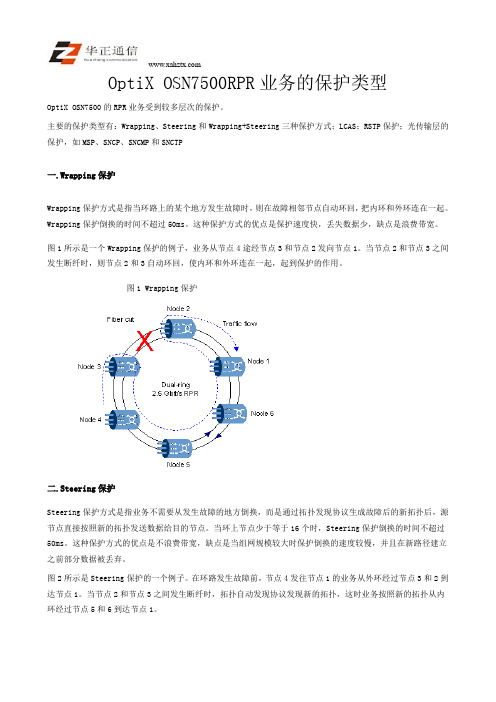

OptiX OSN7500RPR业务的保护类型OptiX OSN7500的RPR业务受到较多层次的保护。

主要的保护类型有：Wrapping、Steering和Wrapping+Steering三种保护方式；LCAS；RSTP保护；光传输层的保护，如MSP、SNCP、SNCMP和SNCTP一.Wrapping保护Wrapping保护方式是指当环路上的某个地方发生故障时，则在故障相邻节点自动环回，把内环和外环连在一起。

Wrapping保护倒换的时间不超过50ms。

这种保护方式的优点是保护速度快，丢失数据少，缺点是浪费带宽。

图1所示是一个Wrapping保护的例子，业务从节点4途经节点3和节点2发向节点1。

当节点2和节点3之间发生断纤时，则节点2和3自动环回，使内环和外环连在一起，起到保护的作用。

图1 Wrapping保护二.Steering保护Steering保护方式是指业务不需要从发生故障的地方倒换，而是通过拓扑发现协议生成故障后的新拓扑后，源节点直接按照新的拓扑发送数据给目的节点。

当环上节点少于等于16个时，Steering保护倒换的时间不超过50ms。

这种保护方式的优点是不浪费带宽，缺点是当组网规模较大时保护倒换的速度较慢，并且在新路径建立之前部分数据被丢弃。

图2所示是Steering保护的一个例子。

在环路发生故障前，节点4发往节点1的业务从外环经过节点3和2到达节点1。

当节点2和节点3之间发生断纤时，拓扑自动发现协议发现新的拓扑，这时业务按照新的拓扑从内环经过节点5和6到达节点1。

图2 Steering保护三.Wrapping+Steering保护Wrapping+Steering的保护方式就是环路发生故障时，环网先采用wrapping的方式进行倒换，保证环网的倒换速度，减少丢包；通过拓扑发现协议生成故障后的新环路拓扑后，再采用steering的保护方式，使业务按照新拓扑的最优路径直接发送给目的节点，减小带宽的浪费。

华为OSN7500单板功能与特性SL1单板的功能和特性功能和特性描述基本功能接收和发送1路STM-1光信号。

光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。

Ve-1.2的光接口为华为自定义标准。

光模块规格支持光模块信息检测和查询。

支持SFP可插拔光模块的使用和监测，便于光模块的维护。

光接口提供激光器打开、关闭设置和激光器自动关断功能。

业务处理支持VC-12/VC-3/VC-4业务。

开销处理支持STM-1信号的段开销的处理。

支持通道开销的处理（透明传输和终结）。

支持对J0/J1/C2字节的设置和查询。

告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。

保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）保护方式。

维护特性支持光口级别的内环回、外环回功能。

支持软复位和硬复位，软复位不影响业务。

支持单板制造信息的查询功能。

支持FPGA的在线加载功能。

支持单板软件的平滑升级。

功能和特性描述基本功能接收和发送4路STM-1光信号。

光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。

Ve-1.2的光接口为华为自定义标准。

光模块规格支持光模块信息检测和查询。

光接口提供激光器打开、关闭设置和激光器自动关断功能。

支持SFP可插拔光模块的使用和监测，便于光模块的维护。

业务处理支持VC-12/VC-3/VC-4业务。

OptiX OSN7500各单板所属单元及相应的功能介绍OptiX OSN7500各个单元所包括的单板及功能如表1所示。

表1 单板所属单元及相应的功能系统单元所包括的单板单元功能SDH业务处理单元处理板T2SL64、T2SL64A、N1SF64、N1SLD64、N1SL64、N1SF16、N1SL16、N2SL16、N3SL16、N2SLQ16、N1SL16A、N2SL16A、N3SL16A、N1SLQ4、N2SLQ4、N1SLD4、N2SLD4、N1SL4、N2SL4、N1SLH1、N1SLT1、N2SLO1、N1SLQ1、N2SLQ1、N1SL1、N2SL1、N1SEP1、N1SEP接入并处理STM-1/STM-4/STM-16/STM-64速率及VC-4-4c/VC-4-16c/VC-4-64c级联的光信号。

接入和处理带FEC的STM-16、STM-64速率的光信号。

实现对STM-1（电）速率的信号的TPS保护。

出线板N1EU08、N1OU08、N2OU08保护倒换板N1ETS8、N1TSB8PDH业务处理单元处理板N2SPQ4、N1PD3、N1PL3、N1PL3A、N2PQ3、N2PD3、N2PL3、N2PL3A、N1PQ1、N1PQM、N2PQ1接入并处理E1、E1/T1、E3/T3、E4速率的PDH电信号和STM-1的SDH电信号。

实现TPS保护。

出线板N1MU04、N1D34S、N1C34S、N1D75S、N1D12S、N1D12B保护倒换板N1TSB8DDN业务处理单元处理板N1DX1、N1DXA 接入并处理N×64kbit/s（N＝1～31）信号、Frame E1信号。

提供系统侧N×64kbit/s信号交叉。

实现对接入信号的TPS保护。

出线板N1DM12以太网业务处理单元处理板N2EGS2、N1EGT2、N1EFT8、N1EFT8A、N2EFS0、N4EFS0、N1EFS4、N1EMS4、N1EGS4、N3EGS4接入并处理1000BASE-SX/LX/ZX、100BASE-FX、10/100BASE-TX以太网信号。

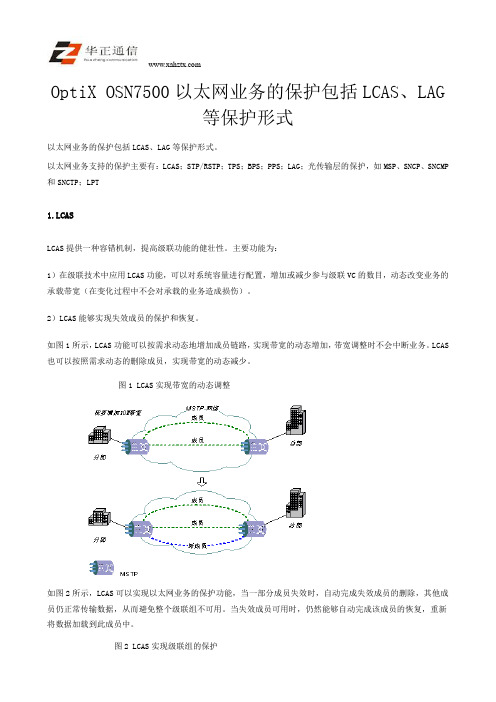

OptiX OSN7500以太网业务的保护包括LCAS、LAG等保护形式以太网业务的保护包括LCAS、LAG等保护形式。

以太网业务支持的保护主要有：LCAS；STP/RSTP；TPS；BPS；PPS；LAG；光传输层的保护，如MSP、SNCP、SNCMP 和SNCTP；LPT1.LCASLCAS提供一种容错机制，提高级联功能的健壮性。

主要功能为：1）在级联技术中应用LCAS功能，可以对系统容量进行配置，增加或减少参与级联VC的数目，动态改变业务的承载带宽（在变化过程中不会对承载的业务造成损伤）。

2）LCAS能够实现失效成员的保护和恢复。

如图1所示，LCAS功能可以按需求动态地增加成员链路，实现带宽的动态增加，带宽调整时不会中断业务。

LCAS 也可以按照需求动态的删除成员，实现带宽的动态减少。

图1 LCAS实现带宽的动态调整如图2所示，LCAS可以实现以太网业务的保护功能，当一部分成员失效时，自动完成失效成员的删除，其他成员仍正常传输数据，从而避免整个级联组不可用。

当失效成员可用时，仍然能够自动完成该成员的恢复，重新将数据加载到此成员中。

图2 LCAS实现级联组的保护2.STP/RSTP以太网单板支持生成树协议STP（Spanning Tree Protocol）和快速生成树协议RSTP（Rapid Spanning Tree Protocol）。

STP和RSTP启动后在逻辑上修改网络拓扑结构以避免广播风暴。

另外STP和RSTP可以通过拓扑重组实现链路保护。

3.TPSTPS即支路保护倒换，是对支路业务进行设备级别的保护。

当被保护板发生故障不能正常工作或不在位的情况下，业务将倒换到保护板，从而保证设备运行的可靠性。

OSN7500支持一组N2EFS0或N4EFS0的1:1 TPS保护。

4.BPSBPS是一种基于单板的保护方式，使用主用和备用两块单板。

当主用单板检测到任一端口链路故障（Link Down）或单板硬件故障时，设备的交叉单板会将主用单板上的所有业务全部切换到备用单板，实现业务保护。

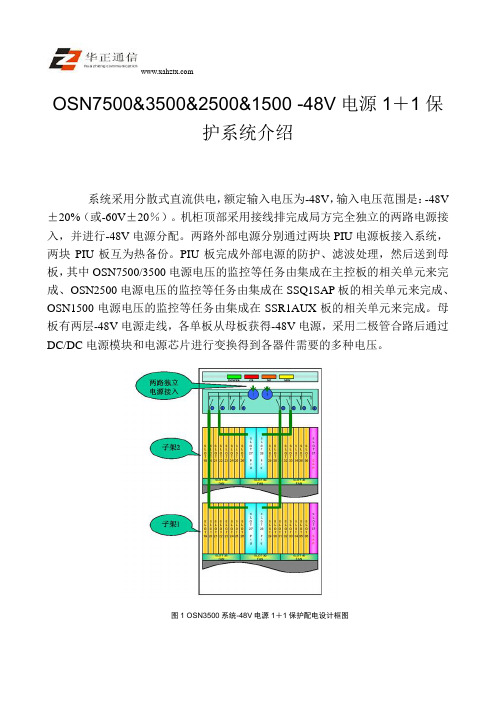

OSN7500&3500&2500&1500 -48V电源1＋1保
护系统介绍
系统采用分散式直流供电，额定输入电压为-48V，输入电压范围是：-48V ±20%（或-60V±20％）。

机柜顶部采用接线排完成局方完全独立的两路电源接入，并进行-48V电源分配。

两路外部电源分别通过两块PIU电源板接入系统，两块PIU板互为热备份。

PIU板完成外部电源的防护、滤波处理，然后送到母板，其中OSN7500/3500电源电压的监控等任务由集成在主控板的相关单元来完成、OSN2500电源电压的监控等任务由集成在SSQ1SAP板的相关单元来完成、OSN1500电源电压的监控等任务由集成在SSR1AUX板的相关单元来完成。

母板有两层-48V电源走线，各单板从母板获得-48V电源，采用二极管合路后通过DC/DC电源模块和电源芯片进行变换得到各器件需要的多种电压。

图1 OSN3500系统-48V电源1＋1保护配电设计框图
OSN3500的－48V电源1＋1保护配电设计框图如图1所示（OSN7500/2500/1500类似）。

OptiX OSN7500复用段保护环的参数和最大支持力介绍设备支持的复用段保护环包括四纤环形复用段保护和二纤环形复用段保护。

OptiX OSN7500支持二纤复用段共享保护环和四纤复用段共享保护环的组网应用，并且保护倒换时间不超过50ms。

其中STM-64、STM-16级别复用段环的最大支持能力如表1所示。

表1 OptiX OSN7500复用段环的最大支持能力保护方式最大支持能力STM-64四纤环形复用段保护最大支持5个STM-64二纤环形复用段保护最大支持11个STM-16四纤环形复用段保护最大支持11个STM-16二纤环形复用段保护最大支持40个复用段保护环的参数如表2所示。

表2 复用段保护环参数保护类型恢复类型倒换模式倒换时间默认等待恢复时间倒换条件（满足一个条件即可倒换）二纤双向保护可恢复强制倒换人工倒换练习倒换≤50ms 600s R_LOSR_LOFMS_AISB2_EXCB2_SD（可选）强制倒换人工倒换练习倒换二纤单向保护可恢复强制倒换人工倒换练习倒换≤50ms 600s四纤双向保护可恢复强制环倒换人工环倒换≤50ms 600s表2 复用段保护环参数保护类型恢复类型倒换模式倒换时间默认等待恢倒换条件（满足一个条件即可倒换）复时间练习环倒换强制区段倒换人工区段倒换练习区段倒换OptiX OSN7500支持的复用段保护功能特性如下。

1.复用段带宽可调复用段带宽指复用段保护环或者复用段保护链的VC-4的数目。

对于复用段保护，OptiX OSN7500支持以VC-4为单位的带宽可调，不会中断业务。

即对于一个STM-64级别的双向复用段环而言，其带宽可在1-32 VC-4间变化。

2.复用段带宽升级OptiX OSN7500支持不中断业务的情况下，在线升级复用段带宽。

比如，从STM-4的复用段保护环升级到STM-16的复用段保护环。

3.两套复用段K字节对于STM-16和STM-64的光接口，提供两套复用段K字节的处理能力，支持单光口内组建最多2个复用段环。

OptiX OSN7500SST1IXCSA简介一. 功能介绍SST1IXCSA单板是OptiX OSN7500 系统的交叉连接与时钟处理板，在系统中完成业务调度和系统定时两大功能。

SST1IXCSA单板提供280G的接入容量，高阶交叉能力为360G，低阶（VC12/VC3）交叉能力为80G。

SST1IXCSA单板具备灵活的业务调度能力，可以实现各业务板间业务的交叉、广播、组播、环回等功能，并且可实现SNCP、MSP等保护功能。

SST1IXCSA单板实现系统定时功能。

单板具有处理同步信息状态字节的功能。

交叉时钟板在系统中采用1+1热备份保护，大大提高了系统的可靠性。

SST1IXCSA单板均不支持扩展子架。

SST1IXCSA单板的主要功能和特点有：实现设备类型配置、网络形式配置、保护方式配置；实现业务的灵活调度，包括环回、交叉、组播、广播；为系统其它业务板提供系统同步时钟，系统帧同步信号；处理同步信息状态字节的功能；提供对外部定时源的选择功能，并能向系统外输出2MHz或2Mbit/s的定时信号；同时支持75欧姆和120欧姆的接口双板热备份工作，在工作板发生故障时自动倒换到备板工作，对发生故障的业务进行恢复；通过RS485总线和LAN SWITCH总线与其它单板通讯。

配置了SST1IXCSA交叉时钟板的OSN7500系统具有大容量的接入及业务调度能力，可用于接入大容量节点和多系统交叉节点。

各种典型组网方式和网络保护方式都能够实现。

二. 应用场合SST1IXCSA单板应用于OptiX OSN7500子架系统，单板可插在子架第9、10槽位，其中9槽位默认为主板，10槽位默认为备板。

单板在系统中的位置如图1所示：图1. OptiX OSN7500系统单板板位图（正面）当OSN7500系统的交叉板位插入SST1IXCSA 单板时，设备的总的接入容量为280G ，其中7、8、11、12、30、31槽位的接入容量最大为20G ，其余线路槽位的容量最大为10G 。
