齿轮滚刀刀具简介（一）齿轮滚刀的形成齿轮滚刀是依照螺旋齿轮副啮合原理，用展成法切削齿轮的刀具，齿轮滚刀相当于小齿轮，被切齿轮相当于一个大齿轮，如图9－24所示。
齿轮滚刀是一个螺旋角β0很大而螺纹头数很少（1～3个齿），齿很长，并能绕滚刀分度圆柱很多圈的螺旋齿轮，这样就象螺旋升角γz很小的蜗杆了。
为了形成刀刃，在蜗杆端面沿着轴线铣出几条容屑槽，以形成前面及前角；经铲齿和铲磨，形成后刀面及后角，如图9－25所示。
（二）齿轮滚刀的基本蜗杆齿轮滚刀的两侧刀刃是前面与侧铲表面的交线，它应当分布在蜗杆螺旋表面上，这个蜗杆称为滚刀的基本蜗杆。
基本蜗杆有以下三种:1．渐开线蜗杆渐开线蜗杆的螺纹齿侧面是渐开螺旋面，在与基圆柱相切的任意平面和渐开螺旋面的交线是一条直线，其端剖面是渐开线。
渐开线蜗杆轴向剖面与渐开螺旋面的交线是曲线。
用这种基本螺杆制造的滚刀，没有齿形设计误差，切削的齿轮精度高。
然而制造滚刀困难。
2．阿基米德蜗杆阿基米德蜗杆的螺旋齿侧面是阿基米德螺旋面。
通过蜗杆轴线剖面与阿基米德蜗螺旋面的交线是直线，其它剖面都是曲线，其端剖面是阿基米德螺旋线。
用这种基本蜗杆制成的滚刀，制造与检验滚刀齿形均比渐开线蜗杆简单和方便。
但有微量的齿形误差。
不过这种误差是在允许的范围之内，为此，生产中大多数精加工滚刀的基本蜗杆均用阿基米德蜗杆代替渐开线蜗杆。
3．法向直廓蜗杆法向直廓蜗杆法剖面内的齿形是直线，端剖面为延长渐开线。
用这种基本蜗杆代替渐开线基本蜗杆作滚刀，其齿形设计误差大，故一般作为大模数、多头和粗加工滚刀用。
（三）滚刀的齿形误差用阿基米德蜗杆代替渐开线基本蜗杆作滚刀，切制的齿轮齿形存在着一定误差，这种误差称为齿形误差。
由基本蜗杆的性质可知，渐开线基本蜗杆轴向剖面是曲线齿形，而阿基米德基本蜗杆轴向剖面是直线齿形。
为了减少造型误差，应使基本蜗杆的轴向剖面直线齿形与渐开线基本蜗杆轴向剖面的理论齿形在分度圆处相切。
阿基米德滚刀基本蜗杆轴向剖面齿形角αx0，应等于渐开线蜗杆轴向剖面齿形的分度圆压力角，如图9－26所示。
青岛农业大学海都学院本科生毕业论文（设计）题目：Y3150E滚齿机传动设计及机床的调整姓名：xxxx系别：工程系专业：机械设计制造及其自动化班级： xxx级x班学号：*********指导教师：***2013年6月18日目录摘要 (Ⅰ)Abstract (Ⅱ)前言 (5)第1章滚齿机概述 (7)1.1滚齿机机床简介及滚齿机分类 (7)1.1.2 Y3150E滚齿机的主要用途及工作方式 (8)1.1.3滚齿机分类 (8)第2章滚齿机传动设计 (9)2.1滚齿机主传动 (9)2.2传动系统的设计 (10)2.2.1设计分析 (10)2.3 齿轮的设计 (11)2.3.1齿轮传动的设计与强度校核 (11)2.3.2低速级大小齿轮的设计： (12)2.4传动轴及轴承的设计与校核 (14)2.4.1从动轴和轴承的设计与校核 (14)第3章Y3150E滚齿机机床的调整 (18)3.1 加工直齿圆柱齿轮时机床的调整 (18)3.1.1工件安装 (18)3.1.2滚刀的安装 (18)3.1.3 主轴转速的选择及调整 (19)3.1.4轴向进给量的调整 (19)3.1.5刀架工作行程挡块位置的调整 (20)3.1.6滚刀精加工的调整 (20)3.2 加工斜齿圆柱齿轮时机床的调整 (21)3.2.1工件的安装 (15)3.2.2滚刀的安装 (15)3.2.3 主轴转速的选择及调整 (16)3.2.4轴向进给量的调整 (16)3.2.5差动挂轮的计算和调整 (16)3.3加工质数直齿圆柱齿轮时机床的调整 (22)3.4加工大于100的质数及其整倍数的斜齿圆柱齿轮时机床的调整 (23)3.5径向进给滚切蜗轮时机床调整 (24)结论 (25)谢辞 (26)参考文献 (27)附件清单 ............................................................. 错误!未定义书签。
南华大学课程设计说明书题目：工程机械齿轮滚刀、马格插齿刀设计及其加工工艺学生姓名：专业班级：机卓1001班指导教师：李必文教授学院：机械工程学院起止时间：2013年12月4日至2013年12月25日一、课程设计内容及要求：1．齿轮滚刀、插齿刀的设计，包括参数计算、结构设计、刀具加工工艺的设计以及成形车铲刀的设计。
2．插齿刀零件图（2#图一张）3．滚刀零件图（2#图一张）4、成形车铲刀零件图（2#图一张）5．插齿刀、滚刀加工工艺6．课程设计说明书：应阐述整个课程设计内容，要突出重点和特色，图文并茂，文字通畅。
应有目录、摘要及关键词、正文、参考文献等内容，字数一般不少于6000字。
二、主要参考资料有关刀具参数计算及结构设计、机械制造工艺与设备的手册与图册。
三、课程设计进度安排指导教师（签名）：时间：教研室主任(签名)：时间：院长（签名）：时间：专业课程设计刀具方向第四组任 务 书（1）设计公称分圆φ125的外啮合A 级碗形直齿插齿刀，前角γ=5°，齿顶后角e α=6°，齿数g z =21，齿顶高系数eg f =1.15，g ξ=0。
（2）编制该刀具加工工艺要求：（1）设计AA 级Ⅰ型单头右旋齿轮滚刀，eg D =200，前角γ=0°，顶刃后角e α=10°～12°，侧刃后角c α不小于3°，有第二铲背量K 2，滚刀螺旋角f λ≤5°。
( 2 ) 编制该刀具加工工艺。
目录前言 (1)一、工程机械齿轮滚刀设计 (2)2.1设计原理 (2)2.2设计计算 (3)2.3设计图 (7)三、马格插齿刀设计 (9)3.1设计原理 (9)3.2 设计计算 (13)3.2设计图 (17)四、齿轮刀具加工工艺设计及成形刀具设计 (19)4.1工程机械齿轮滚刀加工工艺设计 (19)4.2马格插齿刀加工工艺设计 (21)4.3 成形车铲刀设计 (24)五、设计总结 (28)5.1 设计心得 (28)5.2 现状及展望 (29)主要参考文献 (31)前 言本次课程设计主要包括有工程机械齿轮滚刀和马格插齿刀两部分的设计及其加工工艺。
《机械制造技术》课程设计题目：齿轮轴的机械加工工艺规程及齿轮的专用夹具学校：专业：班级：学号：学生姓名：指导老师：二零一零年十二月二十五目录一、序言二、设计任务一、序言机械制造工艺课程设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2 提高结构设计的能力。
通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。
3 学会使用手册及图表资料。
掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。
就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。
并学会了使用和查阅各种设计资料、手册、和国家标准等。
最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。
并在设计过程中，学到了很多课堂上没有学到的东西。
能够顺利的完成这次课程设计，首先得助于于老师的悉心指导，还有就是我们小组成员间合理的分工和小组成员们的努力。
在设计过程中，由于对零件加工所用到的设备的基本性能和加工范围缺乏全面的了解，缺乏实际的生产经验，导致在设计中碰到了许多的问题。
但在我们小组成员的共同努力下，我们通过请教老师和咨询同学，翻阅资料、查工具书，解决设计过程中的一个又一个的问题。
在这个过程中，使我对所学的知识有了进一步的了解，也了解了一些设计工具书的用途，同时，也锻炼了相互之间的协同工作能力。
在此，十分感谢老师的细心指导，感谢同学们的互相帮助。
齿轮滚刀基本型式和尺寸1 范围本标准规定了模数0.5mm～40mm带端键或轴键的单头和多头整体齿轮滚刀的基本型式和尺寸。
本标准适用于加工模数按GB/T 1357、基本齿廓按GB/T 1356，20°压力角齿轮的滚刀。
2 型式和尺寸2.1 齿轮滚刀的基本型式和尺寸按图1和表1、表2的规定，附录A给出了多头滚刀的尺寸。
2.2 滚刀做成右旋（按用户要求可做成左旋）。
2.3 键槽的尺寸和偏差按GB/T 6132的规定，刀座的尺寸和偏差按GB/T 20329的规定。
2.4 滚刀可以做成锥形，此时的外径尺寸为大端尺寸。
a）带轴键的滚刀b)带端键的滚刀 图1 齿轮滚刀的尺寸类型b模数m轴台直径D 1mm外 径D amm孔 径d bmm参 考系列总长L a mm总长L 0a mm最小轴台长度cmm常用容屑槽数量Ⅰ Ⅱ 10.5 — 由制造商自行定制24810—112— 0.55 0.6— — 0.7 — 0.75 120.8 — — 0.9 1.0 — 20.5 — 32102030— 0.55 0.6 — —0.7 — 0.75 0.8 — — 0.9 1.0 — —1.125表 2 单头齿轮滚刀的尺寸3 标记示例模数m=2的小孔径齿轮滚刀标记为小孔径齿轮滚刀 m2 GB/T 6083—xxxx 模数m=2的带端键齿轮滚刀标记为端键齿轮滚刀 m2 GB/T 6083—xxxx 模数m=2的带轴键齿轮滚刀标记为轴键齿轮滚刀 m2 GB/T 6083—xxxx 对于附录A中的多头滚刀，制造商自行作标记。
附录A（资料性附录）多头齿轮滚刀A.1 小孔径多头齿轮滚刀见表A1。
A.2多头齿轮滚刀见表A2。
任务书设计题目：齿轮滚刀的设计与加工工艺1．设计的主要任务及目标（1）了解齿轮滚刀的工作原理。
（2）掌握齿轮滚刀的齿形设计。
（3）了解滚齿切削过程及其特点。
（4）了解齿轮滚刀结构参数的确定。
（5）了解齿轮滚刀的公差与技术要求。
（6）掌握齿轮滚刀的设计步骤。
（7）掌握齿轮滚刀加工工艺并编制加工工艺过程卡。
2．设计的基本要求和内容（1）要求了解齿轮滚刀的工作原理。
（2）要求基本掌握齿轮滚刀的齿形设计及结构设计，并能出产品图纸。
（3）要求了解齿轮滚刀加工工艺。
（4）根据设计的产品图，编制加工工艺过程卡。
3．主要参考文献[1]袁哲俊编《齿轮刀具设计》上、下册，新时代出版社，1983年[2]四川省机械工业局编《复杂刀具设计手册》上下册，机械工业出版社，1979年[3]太原工具厂齿轮刀具工艺资料4．进度安排齿轮滚刀的设计与加工工艺摘要：齿轮滚刀相当于一个齿数很少，螺旋角很大的斜齿轮其外貌呈蜗杆状。
按照加工性质分为：精切滚刀，粗切滚刀，剃前滚刀，刮前滚刀，挤前滚刀，磨前滚刀，留磨滚刀，倒角修圆滚刀，渐开线滚刀，凹凸圆弧滚刀，同步带轮滚刀，花键滚刀，摆线滚刀，和双圆弧滚刀等；按结构分为：整体滚刀，焊接式滚刀，装配式滚刀，和端面键槽试滚刀等；齿轮滚刀是依照螺旋齿轮副啮合原理，用展成法切削齿轮的刀具，齿轮滚刀相当于小齿轮，被切齿轮相当于一个大齿轮。
齿轮滚刀是一个螺旋角β0很大而螺纹头数很少（1～3个齿），齿很长，并能绕滚刀分度圆柱很多圈的螺旋齿轮，这样就象螺旋升角γz很小的蜗杆了。
为了形成刀刃，在蜗杆端面沿着轴线铣出几条容屑槽，以形成前面及前角；经铲齿和铲磨，形成后刀面及后角。
齿轮滚刀的两侧刀刃是前面与侧铲表面的交线，它应当分布在蜗杆螺旋表面上，这个蜗杆称为滚刀的基本蜗杆。
基本蜗杆有以下三种: 1．渐开线蜗杆，2．阿基米德蜗杆3．法向直廓蜗杆。
关键词：滚刀 ,齿轮 ,蜗杆The design and processing technology of the gear hobAbstract：the gear hob is equivalent to a few teeth, spiral Angle large helical gear worm shaped its appearance. According to the nature of the processing can be divided into: fine cutting hob, rough cutting hob, hob before shaving, hob before scraping, crowded before hob, hob before grinding, grinding hob, chamfering round hob, involute gear hob, concave and convex circular arc gear hob, synchronous belt wheel gear hob, spline hob, cycloid gear hob, and double circular gear hob, etc.; According to the structure is divided into: overall hob, welded hob, prefabricated hob, try and end face keyway hob, etc.; Gear hob is in accordance with the helical gears meshing principle, with the generating method of gear cutting tool, the gear hob is equal to the pinion, cut gear wheel is equivalent to a big gear. Gear hob is a spiral Angle beta 0 big and thread very few (1 ~ 3) teeth, tooth is very long, and can hob dividing cylindrical many laps around the helical gear, such as worm helix Angle between the z is very small. In order to form the blade, in the end along the axis of the worm milling a few crumbs slot, in order to form the front and the anterior horn; By relieving and shovel grinding, knife after the formation of surface and back Angle. Gear hob blade on both sides of the front and side is intersecting lines on the surface of the shovel, it should be distributed on worm spiral surface, the worm is called hob basic worm. Basic worm has the following three: 1. The involute worm, 2. Archimedes worm 3. Normal straight profile worm.Key words: gear ,worm ,gear hob目录1前言 (1)2齿轮滚刀的结构和齿形设计 (3)2.1滚刀的结构参数 (3)2.1.1 滚刀的外径 (3)2.1.2 滚刀的长度 (3)2.1.3 滚刀的容屑槽 (4)2.1.4 滚刀的前角 (4)2.1.5 滚刀的分度圆直径与螺纹升角 (5)2.1.6 阿基米德滚刀的齿形角 (6)2.1.7 法向直廓滚刀的齿形角 (7)2.1.8 齿轮滚刀的齿厚和齿高 (7)2.1.9 齿轮滚刀的滚刀设计步骤和计算过程 (9)3齿轮滚刀的公差与技术要求 (16)3.1 齿轮滚刀的技术条件 (16)3.2 滚刀的制造与刀磨公差 (17)4齿轮滚刀的工艺 (19)4.1 零件分析 (19)4.2 齿轮滚刀的具体工艺设计见工艺流程卡和机械设计加工工艺卡片 (19)4.3 刀具材料W18Gr4V高速钢的应用 (19)总结 (23)参考文献 (24)致谢 (25)1前言齿轮刀具无论从设计计算还是从加工制造上来看都是所有刀具中最为复杂的一种。

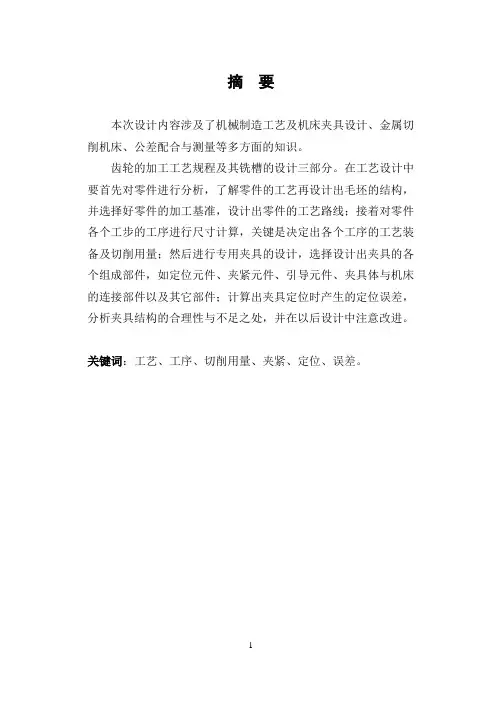

摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
