太阳光光纤导入系统介绍沈阳中凯科技有限公司一、产品概述➢太阳光光纤导入器(系统),源自日本、德国技术,就是一种通过太阳自动精密跟踪、高科技透镜集光、光纤传导、以及安全照具等将纯粹的阳光任意传送到缺少阳光的生活空间的高科技产品。
➢让您突破建筑格局、朝向以及时间的限制,尽享阳光生活！无论您就是在朝北的房间,建筑内部,还就是在地下室,或者其她太阳照不到的地方。
➢导入系统过滤掉阳光中部分有害成份如X、Y、Φ、β、γ、α及长波紫外线等,给人类提供了安全阳光新概念,不用担心在阳光下皮肤会变黑、缺钙、皮肤癌等等,也不用为夏天强烈的紫外线辐射而惧怕。
四个特点:1、更加低碳节能;2、安全阳光,不惧灼伤;3、大幅延长光照时间,拥有更多健康;4、告别常阴湿寒之地,把太阳的光辉带到每个角落;二、产品使用示意图三、使用功能将太阳光光纤导入系统安装在室外房顶、阳台、地面、墙壁等能一年四季均照得到太阳光的地方,通过光缆接入室内,这样每天从太阳升起到落下,室内都有阳光的直射,每天9个多小时享受太阳光无微不至的呵护。
人们可以在室内阳光下休息、在阳光下工作、在阳光下瞧书学习、在阳光下用餐……在您的卧室、厨房、客厅、书房、办公室等,处处拥有健康舒适的太阳光。
四、产品构造太阳光导入系统包括三大部分:室外采光机、传导光纤、室内照具。
1、采光机(室外):超高精度主动跟踪太阳采集阳光,精度达到0、02度;2、光缆(传导):特种超低损耗光纤,将阳光任意转向传到室内需要阳光的空间,30米可使用塑料光纤,超过30米建议使用石英光纤;3、灯具(室内):美观、安全的室内阳光投射装置。
五、产品参数说明型号镜面(只) 光缆(束)灯具(只)直径(mm)高度(mm)重量(kg)光纤材质光纤直径(mm)电源/功率光通量(lm)光纤最长(m)建议使用面积(m2)P24 24 6 3 830 750 27PMMA塑料2、5AC220V/5W8715 30 20P16 16 4 2 670 570 16PMMA塑料2、5AC220V/5W4890 30 15S24 24 4 4 830 1100 37SILICA石英1AC220V/5W7978 3000 25S12 12 2 2 670 800 17SILICA石英1AC220V/5W3989 3000 15六、照射面积与照度七、有关建筑物照明的国家标准:场所建议亮度(lux)设计室、书房、电脑室、厨房、300-750教室、洗手间、厕所、洗衣房、楼梯、走廊、餐厅150-300仓库、地下车库75-30八、质量保证质量保证期为设备验收合格后2年。

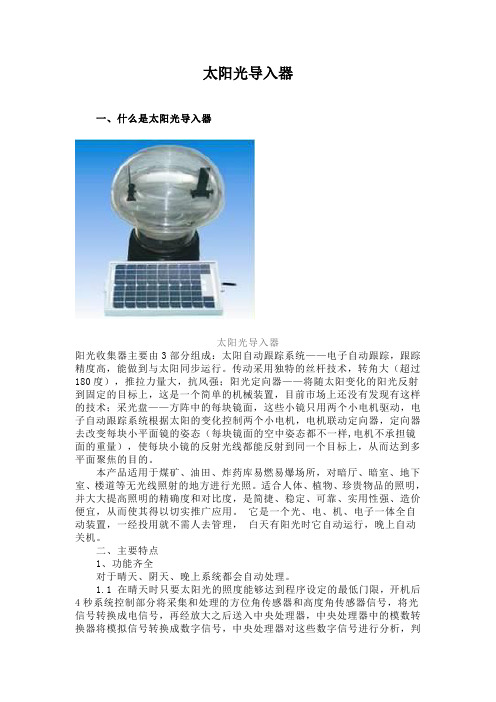

太阳光导入器一、什么是太阳光导入器太阳光导入器阳光收集器主要由3部分组成：太阳自动跟踪系统——电子自动跟踪，跟踪精度高，能做到与太阳同步运行。
传动采用独特的丝杆技术，转角大（超过180度），推拉力量大，抗风强；阳光定向器——将随太阳变化的阳光反射到固定的目标上，这是一个简单的机械装置，目前市场上还没有发现有这样的技术；采光盘——方阵中的每块镜面，这些小镜只用两个小电机驱动，电子自动跟踪系统根据太阳的变化控制两个小电机，电机联动定向器，定向器去改变每块小平面镜的姿态（每块镜面的空中姿态都不一样,电机不承担镜面的重量），使每块小镜的反射光线都能反射到同一个目标上，从而达到多平面聚焦的目的。
本产品适用于煤矿、油田、炸药库易燃易爆场所，对暗厅、暗室、地下室、楼道等无光线照射的地方进行光照。
适合人体、植物、珍贵物品的照明，并大大提高照明的精确度和对比度，是简捷、稳定、可靠、实用性强、造价便宜，从而使其得以切实推广应用。
它是一个光、电、机、电子一体全自动装置，一经投用就不需人去管理，白天有阳光时它自动运行，晚上自动关机。
二、主要特点1、功能齐全对于晴天、阴天、晚上系统都会自动处理。
1.1 在晴天时只要太阳光的照度能够达到程序设定的最低门限，开机后4秒系统控制部分将采集和处理的方位角传感器和高度角传感器信号，将光信号转换成电信号，再经放大之后送入中央处理器，中央处理器中的模数转换器将模拟信号转换成数字信号，中央处理器对这些数字信号进行分析，判断此时经聚光器汇聚的光斑是否包围光纤入口，包围则系统不动作，如果光斑偏离光纤入口，则输出相应的控制代码，控制电动机，电磁离合器动作，从而控制聚光器转动和摆动调节使光纤入口处始终在光斑之内，这样采光面始终正对太阳，吸收的光能最大，且跟踪精度较高。
1.2 在阴天或晚上如果用户需要光时，可以手动打开开灯按钮，则控制部分将会驱动电机将光源转到光纤的入口。
不需要光纤照明时可关闭开灯按钮，控制部分将驱动电机将光移走。
1、阳光自动导入系统阳光自动导入系统用于将太阳光导入到无法受阳光直接照射的阴面、地下室和建筑物内的任意部位。
该系统的应用将改善人们的办公和居住环境，有益于身心健康和节约能源。
该系统的最小基本单元所提供的阳光与一扇阳面窗户相当，对太阳的跟踪精度高于0.03弧度。
本系统的创新之处在于将地球和太阳的运动规律和自动跟踪技术相结合实现了对太阳的高精度跟踪；利用锥体石英棒耦合光纤和光导管系统实现了太阳光的高效传输。
本系统的研究已完成样品，正准备进行小批量生产。
本系统的使用将为建筑设计师具有有效的新手段将住宅的布局设计的更为合理，其应用可提升新开发楼盘的性能，也可用于旧楼的改造，使楼房阴面居住者摆脱阴冷潮湿的烦恼，具有广阔的应用前景。
本系统每台的成本预计低于1.5万元，投资规模约为一千万元左右。
2、大豆蛋白纤维纺织染整技术及针织产品开发专利：ZL 200510030992.3等2007年国家科技进步二等奖应用领域：本项目研究成果可应用于印染、棉纺、毛纺、丝绸、绢纺、针织等纺织印染行业。
技术创新：着重解决大豆纤维纺织印染加工和服用过程存在的主要问题。
设计采用专用梳理元件和梳理技术显著提高了纱线条干，采用集聚纺、喷气纺等新型纺纱技术、多组分纤维混纺技术、织物剪毛、抗起毛起球化学整理等使织物的抗起毛起球等级达到3.5级；采用氧漂/还原漂双漂法、双氧水/四乙酰乙二胺漂白法、在精漂液中添加甲醛捕捉剂进行练漂，使漂白产品白度超过了80，使残留游离甲醛含量达到了国际生态纺织品标准中婴幼儿纺织品限定的要求；采用中性染料和低盐高固色率活性染料染色等技术达到了理想的染色深度、大于 3.5级的湿牢度，并解决了因大豆蛋白和聚乙烯醇组分着色力差异而引起的外观质量问题。
同时，研发了大豆纤维与绢丝、羊毛/羊绒、天丝、棉、锦纶等混纺交织物的同色短流程染色技术以及大豆纤维、大豆纤维混纺品定量定性鉴别技术。
主要技术指标：游离甲醛含量：≤20mg/kg；亨特白度：≥80；染色牢度：耐洗、耐汗渍、耐摩擦≥3-4级；尺寸变化率：经向小于7%，纬向小于5%；抗起毛起球性≥3-4级。
日本羡慕！中国的这项发明将阳光搬入地下室，还可通过发电赚钱！晒太阳对人有许多好处。
在寒冷季节的晴朗之日晒晒太阳，不仅给人温暖，促进血液循环和新陈代谢，还能增强人体对钙和磷的吸收，对佝偻病、类风湿性关节炎、贫血患者恢复健康有一定的益处，尤其对婴儿软骨病有预防作用。
晒太阳对人有好处阳光中的紫外线有很强的杀菌能力，一般细菌和某些病毒在阳光下晒半小时或数小时，就会被杀死。
例如，结核杆菌在阴暗潮湿的环境中能生存几个月，但在阳光照射下只能存活几小时。
此外，紫外线还能使人体内的脱氢胆固醇变成维生素D，促进了骨钙化和生长，所以阳光还直接影响人的身高。
光纤导入系统太阳光能光纤导入器（系统），是一种通过太阳自动精密跟踪、高科技透镜集光、光纤传导、以及安全照具等将纯粹的阳光任意传送到缺少阳光的生活空间的高科技产品。
太阳光能光纤导入系统安装可以在室外房顶、阳台、地面、墙壁等能一年四季均照得到太阳光的地方，通过光缆接入室内，这样每天从太阳升起到落下，室内都有阳光的直射，每天9多个小时享受太阳光无微不至的呵护。
传统光导系统人们可以在室内阳光下休息、在阳光下工作、在阳光下看书学习、在阳光下用餐，并且在卧室、厨房、客厅、书房、办公室等，处处拥有健康舒适的太阳光。
并且这种系统安装也特别方便，只要安装在有光照的地方即可。
并且系统控制部分达到了完全智能化，用户在安装调试结束后，系统将自动处理、判断各种天气信息，自动作出相应的处理。
太阳光能光纤导入器并且此系统还有以下几个特点：1、更加低碳节能。
2、安全阳光，不惧灼伤。
3、大幅延长光照时间，拥有更多健康。
当然，它的亮度也是可以随意调节的。
只要将光纤安装好，在地下室的床底下种花也是没有问题的。
最厉害的就是它不受限于长度和复杂的建筑，几十楼的屋顶安装了，楼下也能够用。
传统光导装细节图上海虹桥高铁站就利用了光纤阳光导入系统，它的光纤设置路径甚至达到了240米，让地下几十米的地铁站也能够照射进阳光。
智能阳光导入系统原理嘿，你有没有想过，在一些大楼或者住宅里，即使没有窗户朝着阳光的方向，也能有明亮又温暖的阳光照进来呢？这就多亏了智能阳光导入系统啦。
现在我就来给你讲讲它的原理，一点都不难懂哦。
你可以把这个智能阳光导入系统想象成一个超级智能的阳光小助手。
首先呢，在屋顶或者能直接接触到阳光的地方，有一个收集阳光的装置，这个装置就像是一个超级大的阳光漏斗。
这个漏斗可不是普通的漏斗哦，它是用特殊的材料制成的，可以最大限度地捕捉阳光。
比如说，就像我们小时候用放大镜在太阳下聚焦光线一样，这个收集装置能够把大面积的阳光聚集起来。
而且啊，这个装置对阳光的捕捉能力可强了，它能够捕捉到不同时间段、不同角度的阳光。
据我了解呢，有些先进的收集装置，在清晨阳光比较弱的时候，也能捕捉到足够多的光线，捕捉效率能达到百分之八九十呢。
然后呢，收集到的阳光要被送到需要阳光的地方呀，这中间就像是有一个阳光小管道。
这个管道也很特别，它能够像光纤一样把阳光传导过去。
你知道光纤是怎么传导光信号的吗？就有点像水在水管里流动一样，阳光就在这个特殊的管道里一路“奔跑”，而且在这个过程中，它还能保持住阳光的能量，不会让阳光在路上就“累垮”了。
当阳光到达目的地的时候，还不能就这么直接放出来，因为可能光线太强烈或者方向不对。
这时候呢，就有一个像指挥官一样的调节装置。
这个调节装置可以根据房间的大小、人们的需求来调整阳光的强度和照射方向。
比如说，如果是一个小房间，它就会把阳光分散得更均匀一些，不会让某个角落太亮，某个角落又太暗，就像一个很贴心的小管家。
如果是大房间呢，它就会合理地分配阳光，让整个房间都能享受到阳光的温暖。
我有一次去一个朋友家，他家就有类似的系统，在客厅里，不管是坐在沙发上还是在餐桌旁，都能感受到恰到好处的阳光，特别舒服。
最后啊，这个系统还有一个智能控制系统，就像一个聪明的大脑。
这个大脑会根据天气的变化来调整整个系统的运行。
比如说，如果是阴天，阳光比较少，它就会想办法把收集到的微弱阳光合理分配；如果是大晴天，阳光很充足，它又会防止太多阳光一下子涌进来。
科技亮点与创新之五:GPS卫星定位本产品安装必须进行GPS卫星定位。
高科技在人类进步史上推波助澜，功不可没！高精度GPS卫星定位使自动跟踪太阳的人造向日葵成为可能。
1、主要工作原理（1）由于太阳自转及地球围绕太阳自公转的运行轨迹，两者的相对位置在一年四季中每天都不同，所形成地球面对太阳光直射的角度每天都在变化。
（2）在地球的不同城市、不同地点，建筑物每一时刻面对太阳的角度及照射投影都不一样。
（3）本“向日葵”产品要对太阳进行自动跟踪，像向日葵紧紧面对太阳一样，才能采集到当时当地最强烈的太阳光，保证本产品聚焦和高度压缩提升太阳光，使光源充足而有力。
因此，本产品内编制了阳光太空行走运行轨道图，并进行计算机程序运算和控制。
（4）产品因安装放置在不同地点，为保证搜索、跟踪太阳运行轨道的计算机系统程序与不同地点“向日葵”产品对太阳运行照射角度的准确对应，必须对所有安装地点的产品进行GPS卫星定位，只有精确确定安装地点的GPS卫星定位码，经过产品编译系统将编码输入产品后，计算机系统才能精确计算出“向日葵”产品每天跟踪太阳的运行数据，控制“向日葵”每天精确跟踪太阳。
2、定位的形式（1）采用GPS卫星专用定位仪定位；（2）采用手机GPS卫星定位系统。
即在安装地用手机向我司技术部打一个电话，由我司技术部通过租用的大型GPS手机卫星定位电脑设备，查出手机发射地点的GPS卫星定位码。
以上两种方式均符合安装定位要求。
3、根据精确的GPS卫星定位码，我司输入产品编译系统，生成安装产品运行密码，密码一经输入产品后，即可在实地安装，方可进行太阳光自动快速跟踪。
4、如果用户因搬迁地点，需要移动本产品，我司或当地经销商可再进行GPS卫星定位，并重新编制密码，由专业人员输入设备后，在新的地点就能继续进行太阳光自动快速跟踪。
5、本产品GPS定位及运行密码输入的控制，为各地的区域特许经销商进行区域销售和管理、防止和限制跨地区串货销售创造了条件。
亮点五：阳光导入，使用范围广泛人类的生活与阳光息息相关，有阳光的生活才称得上真正高品质的生活，因此太阳光采光导入系统有着非常广泛的用途。
主要归纳为以下八个方面：1. 商业用途：宾馆、饭店、商场、休闲、会馆、展厅等，大幅提升档次和品位，提高竞争力。
2.家庭应用：别墅、排屋、朝北房、室内各房间、地下室等，享受沐浴在阳光下的全新生活。
3.单位应用：办公、会议、接待室，科技、图书、水族、展览馆等公共场所，提高城市形象。
4.医疗健康：医院、健身、美容、浴室、日光浴、养老院、幼儿园等等，让阳光与健康同在5. 科学研究：紫红外线分离可控、保温光照、动植物改良、老化试验、宇宙海底和地下开发6.教学应用：高等院校、中小学提供光学、光导、光能综合教具，扩大学生视野和创新能力7.水产养殖：室内外海、淡水养殖，品种杂交，培育改良，提高水产品产量、质量、成活率。
8.珍贵礼物：是孝敬父母长辈健康长寿的特殊礼物，是馈赠亲朋好友上等、绝佳的珍贵礼品。
绿色、环保、健康、品质是本世纪人类生活的追求。
新的产品和市场给了我们新的商机。
全国有3.74亿户家庭和近千万个企事业单位，数以千亿计的销售市场等着您。
当企业经营者为寻找新的增长点而费心和苦恼，这是一个绝佳商机，领先一步，创造财富。
浙江五矿将提供设计安装、维修保养、技术培训、经销广告等全套支持，让投资者参与更便捷。
经营房地产、建筑、家装、空调（照明）等及有销售能力的企业最宜迅速起动亮点六：阳光导入，科学研究更进一步一、太阳光的研究成果人类从来没有停止过对于认识世界和改变世界的努力。
太阳光从古到今都被人们作为神圣的力量而崇拜。
从很早开始，就有人开始研究太阳光对人类和动植物的作用和影响。
早在1960年代，因为发现维他命C而得到诺贝尔医学奖的Szent-Gyorgyi教授研究证明：我们人体所有的能量都源自太阳的光线。
他的理论之一是因为植物生长来自阳光、空气及水，而阳光供应植物生长所需的所有能量，植物经由这些能量合成了生存及生长必需的物质并且贮存了来自太阳能量。
亮点二：阳光革命，照射效果出众万物生长靠太阳。
太阳孕育了绚丽的自然,带来了四季的变化，哺育了人类文明。
有一种光可以与太阳光相媲美。
它的亮度，它的纯度，它的品格、气质和身份。
它是大地之母，是一切生命的源泉，是最完美最富生命力和创造力的光。
一、又亮又纯，清澈如水阳光的亮度让人惊讶，是任何人造光远远达不到的，其品质独一无二。
本系统采集导入的阳光把纯自然阳光再经过高科技透镜聚焦，压缩提升后通过低损耗光缆任意传输，在出光端亮度最高，可以达到3000—5000勒克斯（亮度单位），而普通家庭灯光只能达到几十勒克斯，设计室、绘图室这样对灯光要求较高得场所也只能达到300勒克斯左右。
您一定能体会昔日煤油灯和蜡烛下的生活和现代豪华灯光下的生活的巨大差别。
可是如今在阳光下的生活跟灯光下的生活相比，差别何止千万倍。
一切来自顶级的“向日葵”牌太阳光。
“向日葵”太阳光采光导入系统导入的阳光显得倍加纯正和透明。
自然界的太阳光清新而淳朴。
太阳光通过透镜集光、筛选和光缆传输，把多余的紫、红外线和有害射线排除，在室内得到的光不但亮度上丝毫没有减弱之感，而且纯度上更进一层。
充满居室犹如水一般宁静清澈，“波光”潋滟挥洒在现代居室的空气里，充满了幸福温馨的难得氛围。
只要室外的太阳正常照射，装有我们的“向日葵”的房子的室内就一片明亮，整个房间里没有一点瑕眦，通透着温馨、迷人、令人欢快和喜爱的节奏。
二、至刚至柔，自然玄妙我们在电灯下看书总觉得灯会闪烁，时间一长就会感到眼睛酸痛，这主要是因为普通灯光都以50－60赫兹的频率闪烁，虽然人眼只能略为感知，但还是会影响视觉。
这些反应通过视觉神经传送到大脑，不断刺激，妨碍视觉的连贯性，会使人感到很不舒服。
一方面无法集中注意力，另一方面情绪也会受到很大影响，变得焦躁不安和心情低落。
同时，视力也会在不知不觉下慢慢下降。
而自然阳光是没有频率的，不闪烁，所以在“向日葵”采集导入的太阳光下看书写字工作和休闲，人的视觉非常舒服，神经可以得到充分放松，接受能力和思考能力也会相应增强，能够事半功倍，达到既减少疲劳又提高工作效率的效果，这是高纯度自然光的突出效应。
沈阳中凯科技有限公司产品概要•太阳光能光纤导入器（系统），源自日本、德国技术，是一种通过太阳自动精密跟踪、高科技透镜集光、光纤传导、以及安全照具等将纯粹的阳光任意传送到缺少阳光的生活空间的高科技产品。
•让您突破建筑格局、朝向以及时间的限制，尽享阳光生活！无论您是在朝北的房间，建筑内部，还是在地下室，或者其他太阳照不到的地方。
产品使用示意图使用功能将太阳光能光纤导入系统安装在室外房顶、阳台、地面、墙壁等能一年四季均照得到太阳光的地方，通过光缆接入室内，这样每天从太阳升起到落下，室内都有阳光的直射，每天9多个小时享受太阳光无微不至的呵护。
人们可以在室内阳光下休息、在阳光下工作、在阳光下看书学习、在阳光下用餐……在您的卧室、厨房、客厅、书房、办公室等，处处拥有健康舒适的太阳光。
产品示意图会转弯的太阳光，太阳光通过光纤传输，就像自来水在管道里流淌一样，可以任意转向，让他传到需要的地方！产品构造1、采光机（室外）：超高精度主动跟踪太阳采集阳光，精度达太阳光导入系统包括三大部分：2、光缆（传导）：特种超低损耗光纤，将阳光任意转向传到室内需要阳光的空间；3、灯具（室内）：美观、安全的室内阳光投射装置。
到0.02度；产品参数说明型号透镜数透镜直径受光面积园罩直径高度（只）（mm ）（cm2）（mm ）（mm ）RY-S121296869670800RY-S24249614888501100注RY-S12型合计12根光纤，每6根光纤集成一束光缆，共2束光缆，可接2个终端灯具。
基本配置中含光纤长度10米。
重量光纤直径光纤根数电源/功率光缆长度建议使用面积（kg ）(mm)(根）（m ）（m 2)17112AC220V/5W 1010-1537124AC220V/6W1020-25照射面积与照度国家照明标准有关建筑物照明的国家标准：场所建议亮度（lux勒克斯）设计室、书房、电脑室、厨房、300-750教室、洗手间、厕所、洗衣房、楼梯、走150-300廊、餐厅仓库、地下车库75-30质量保证•整机质保两年，质保期间因产品质量问题（不含人为或不可抗力）造成的损坏予以免费维修。
