冗余电源原理浅谈

冗余电源是高可用系统中关键的部分。

在最简单的解决方案中，两只电源可以利用二极管来通过或门输出以驱动负载。

这样，这两只电源既可以共同工作，也可以一只工作，一只备用。

场效应晶体管(FET)ORing控制器是一款更实用的解决方案，因为它避免了二极管电压降、功率损耗以及热损耗。

因此我们可以用低电压损失MOSFET来配置新颖经济的系统。

在这里我们将讨论几个服务器冗余电源配置的示例。

服务器的冗余电源技术高可用系统的电源总线可能采用OR或者N+1配置，或者两者同时采用。

通常来说，因为存在正向压降及其带来的热损耗，所以在低电压、高电流的应用中我们不采用二极管。

因此人们更倾向于采用FETORing技术。

然而，采用高度集成和分立式设计的MOSFSET控制器本身也存在很多不足之处。

在图1中，MOSFET两端的差分电压VAC是由控制器监控的，控制器是根据VAC来设置MOSFET的闸极电压的。

在MOSFET开启和关闭时的实际开关点电压以及控制的方法和速度决定了控制器成功地模拟二极管的性能和稳定性。

TPS2410控制器是专门为服务器应用而设计的。

服务器的负载通常是低电压、相对稳定的高电流，不允许出现流向失效电源 (failedpowersupply)的反向电流。

下面我们将讨论一些有关冗余电源配置的示例。

示例中采用了图1中带方框的二级管符号来表示N通道 MOSFET和控制器的简图。

图 1、“带框的二级管”表示控制器和MOSFET的简图OR配置图2显示了一款简单的ORing电源控制器。

通常，在刀片服务器上的主电源总线为正12伏。

其他电源轨上的OR布线也是如此，甚至包括CPU的内核电压，它们通常是0.8到1.8伏。

计算机内核电压太低，无法使用二极管。

图 2、简单电源的OR这个例子当中的组件位置没有标出。

设计人员可以把系统分区然后在电源或者刀片服务器上找到ORing电路。

并联的MOSFET控制器的栅极关断电流足以驱动MOSFET栅极。

冗余电源是什么意思
冗余电源（Redundant Power ）是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。

冗余电源是为了实现服务器系统的高可用性。

除了服务器之外，磁盘阵列系统应用也非常广泛。

电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。

容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。

冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。

这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。

并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通。

国产电源冗余方案引言在现代电子设备中，电源的稳定供应对于设备的正常运行至关重要。

为了保证设备在电源故障或异常情况下仍能继续工作，冗余电源方案应运而生。

本文将介绍一种国产电源冗余方案，以保障设备的稳定供电。

1. 冗余电源的概念冗余电源是指在电力系统中，通过增加备用电源来提高设备的可用性。

当主电源出现故障时，备用电源会立即接管供电，保证设备的可靠运行。

冗余电源方案在各种关键设备中广泛应用，包括服务器、网络交换机、工控系统等。

2. 国产电源冗余方案2.1. 冗余电源模块国产电源冗余方案采用模块化设计，主要包括主电源模块和备用电源模块。

主电源模块负责主要供电功能，备用电源模块作为互换备份电源。

2.2. 智能切换功能国产电源冗余方案还带有智能切换功能，能够检测主电源的状态并在发生故障时切换至备用电源。

切换过程一般在几毫秒级完成，保证设备的连续供电。

2.3. 多路输出为了满足不同设备的供电需求，国产电源冗余方案通常配备多个输出接口。

这些接口可以根据需要配置为直流输出或交流输出，以适应不同设备的供电要求。

2.4. 故障报警功能国产电源冗余方案的备用电源模块通常带有故障报警功能。

一旦备用电源出现异常，如电流过载、电压过高或过低等，系统会立即发出警报，以提醒用户处理故障。

2.5. 热插拔设计为了方便维护和升级，国产电源冗余方案采用了热插拔设计。

用户可以在设备运行的情况下更换备用电源模块，无需停机维护，提高了系统的可靠性和可用性。

3. 应用案例3.1. 服务器冗余电源服务器通常需要保证高可用性，因此冗余电源方案在服务器中得到广泛应用。

国产电源冗余方案可以提供双电源输入，以保证服务器在一台电源故障时仍能正常工作。

3.2. 工控系统冗余电源工控系统对电源供应的稳定性要求较高。

国产电源冗余方案在工控系统中可以提供备用电源的持续供电，以确保工控设备在主电源故障时继续正常运行。

3.3. 网络交换机冗余电源网络交换机的稳定供电对于网络的正常运行至关重要。

大功率二极管电源冗余
大功率二极管是一种用于电源电路中的电子元件，它可以在高电压和大电流下工作，具有单向导电性，能够防止电流反向流动，保护其他电子设备不受反向电压的损害。

在一些高可靠性的应用场合，如服务器、通讯设备、工业控制等，电源冗余是非常重要的。

电源冗余是指采用多个电源模块为系统供电，当其中一个电源模块出现故障时，其他电源模块可以继续为系统供电，从而保证系统的不间断运行。

在电源冗余系统中，大功率二极管可以用于实现电源模块之间的切换。

当一个电源模块出现故障时，大功率二极管可以快速地将故障电源模块从电路中隔离出来，同时将其他电源模块接入电路，以保证系统的正常运行。

此外，大功率二极管还可以用于电源的并联。

在电源并联系统中，多个电源模块可以同时为系统供电，以提高系统的供电能力和可靠性。

在这种情况下，大功率二极管可以用于防止电流回流，保证各个电源模块之间的电流平衡。

总之，大功率二极管在电源冗余系统中具有重要的作用，可以提高系统的可靠性和稳定性，保证系统的不间断运行。

DCS冗余电源系统使用说明一．概述1.1．供电电源与配电电源的工作原理DCS电源系统包括供电电源与配电电源两个部分，供电电源（EDPF-NT PS）需要交流220V为之供电，首先需要在配电电源（EDPF-NT PD）电路板上形成回路为供电电源供电（交流220V 接至配电电源电路板上的“AC IN”端子，同时板上的“POWER”端子接至供电电源，形成了电流回路），然后经过供电电源转化成直流24V，48V，就可以为配电电源供电了。

配电电源由两个供电电源来供电，它可以扩展24V与48V各12路，从而为模块组，风扇等提供直流24V，48V电源。

1.2．供电电源的面板图11.2.1供电电源面板指示灯和按钮面板上指示灯的指示和功能见下表：指示灯指示功能正常状态故障状态24V指示灯24V电源亮灭48V指示灯48V电源亮灭表1面板上按钮的功能：‘1’即供电电源有24 V电源输出，同时供电电源的面板上24V指示灯亮，‘0’表示没有24 V电源输出。

48V 的按钮功能同24V的一样。

面板上测试孔的功能：用万用表可测量此电源的输出是否为24V,48V。

1.3．配电电源的面板图2配电电源（EDPF-NT PD）的面板上有12个指示灯，其指示和功能见下表：指示灯指示功能正常状态故障状态1 接至模块A1的24V 电源亮灭表21.4配置两个供电电源（EDPF-NT PS）（有三个端子头，白色五芯的是48V输入端子头，白色四芯的是24V输入端子头，绿色端子头是交流220V输出端子头）。

两根电源线（为供电电源提供交流220V），（线的一端接三芯端子头，用于交流220V输出，另一端接电源插座）。

配电电源（EDPF-NT PD）。

交流220V接线板。

二．供电电源与配电电源的使用方法如下（具体接法见图3，4与表3，4）：2.1 供电电源与配电电源电路的连接2.1.1 交流220V为供电电源供电(1)．将配电电源的上盖打开。

(2)．将其中一根220V交流电源线接有三芯端子头(交流220V 输入)的一端插入配电电源电路板上“AC1 IN”端子座上。

浅析UPS的冗余连接技术（3）2.UPS的并联连接增加UPS供电系统可靠性的另一个方法就是并联连接，但是UPS 的并联连接并不象热备份连接那么容易。

因为所有UPS的输出阻抗不可能一样，加之各逆变器的输出电压和市电电压锁相都具有正负误差，则各个UPS的电压即有相位差又有幅值差，因此用普通UPS直接并联是危险的，只有具备并联功能的UPS才能并联。

从一般原理上讲，普通在线式UPS都可直接并联，但应说明的一点是，这些UPS必须由同一路电网供电，在这种情况下，因为UPS的逆变器永远在跟踪旁路市电，由于这些UPS都在跟踪同一路市电，也就相当于互相在相位上跟踪。

这些UPS在频率和相位上都是一致的，因此可以并联。

但这种并联是不保险的，因为：在相位上；虽然它们都在频率和相位上跟踪旁路，但在相位上有超前和落后之分，一般大容量UPS的相位跟踪在±3°，如果这两台并联的UPS一个是＋3°，一个是－3°那么两个并联后就有可能在相位上差了6°,这就有可能使输出电压相差30V，这将会在UPS输出端造成很大的环流，使逆变器因过载而烧毁。

在电压上；虽然是同型号、规格的UPS逆变器，但由于逆变参数和变压器参数的微小差异会导致输出电压不一样，比如一个为218V，一个为220V等，也将会在UPS输出端造成很大的环流，使逆变器因过载而烧毁。

以上两方面的差异都会导致输出电压的不一致，一方面形成环流，另一方面各相负载输送的电流也不一样，很可能出现1台过载的情况。

以上两项指标虽然可以通过一次调整而达到基本一致，但随着UPS的工作温度和时间的变化，这种平衡很快就会失去。

可以这样说，不加任何措施的几台UPS并联，其可靠性不一定比单台UPS高，甚至还要低。

UPS并联连接的优点在于它不但可以提高可靠性，而且过载、动态性能比热备份方式好得多，并且可以增容。

并联连接的方式有下述几种：①主从式并联系统；这种方式是并联系统中有一台UPS为主机，其它为从机。

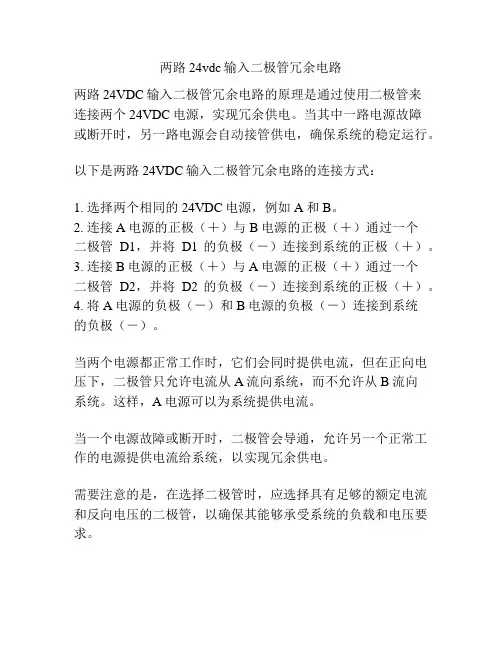

两路24vdc输入二极管冗余电路
两路24VDC输入二极管冗余电路的原理是通过使用二极管来
连接两个24VDC电源，实现冗余供电。

当其中一路电源故障
或断开时，另一路电源会自动接管供电，确保系统的稳定运行。

以下是两路24VDC输入二极管冗余电路的连接方式：
1. 选择两个相同的24VDC电源，例如A和B。

2. 连接A电源的正极（＋）与B电源的正极（＋）通过一个
二极管D1，并将D1的负极（－）连接到系统的正极（＋）。

3. 连接B电源的正极（＋）与A电源的正极（＋）通过一个
二极管D2，并将D2的负极（－）连接到系统的正极（＋）。

4. 将A电源的负极（－）和B电源的负极（－）连接到系统
的负极（－）。

当两个电源都正常工作时，它们会同时提供电流，但在正向电压下，二极管只允许电流从A流向系统，而不允许从B流向
系统。

这样，A电源可以为系统提供电流。

当一个电源故障或断开时，二极管会导通，允许另一个正常工作的电源提供电流给系统，以实现冗余供电。

需要注意的是，在选择二极管时，应选择具有足够的额定电流和反向电压的二极管，以确保其能够承受系统的负载和电压要求。

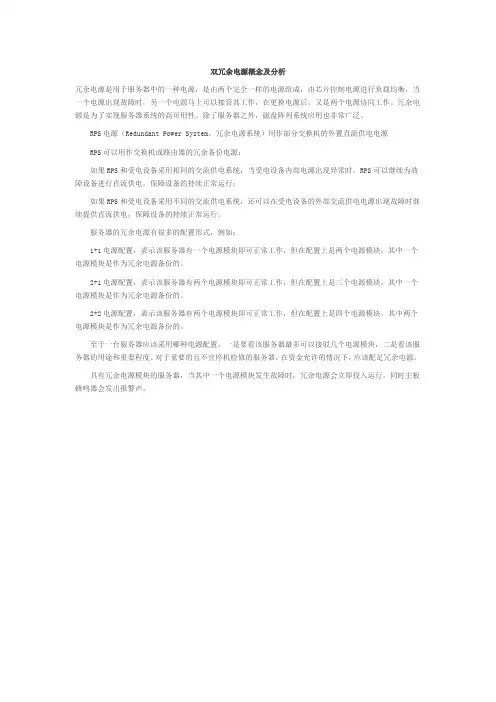

双冗余电源概念及分析
冗余电源是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。

冗余电源是为了实现服务器系统的高可用性。

除了服务器之外，磁盘阵列系统应用也非常广泛。

RPS电源（Redundant Power System，冗余电源系统）用作部分交换机的外置直流供电电源
RPS可以用作交换机或路由器的冗余备份电源：
如果RPS和受电设备采用相同的交流供电系统，当受电设备内部电源出现异常时，RPS可以继续为故障设备进行直流供电，保障设备的持续正常运行；
如果RPS和受电设备采用不同的交流供电系统，还可以在受电设备的外部交流供电电源出现故障时继续提供直流供电，保障设备的持续正常运行。

服务器的冗余电源有很多的配置形式，例如：
1+1电源配置，表示该服务器有一个电源模块即可正常工作，但在配置上是两个电源模块，其中一个电源模块是作为冗余电源备份的。

2+1电源配置，表示该服务器有两个电源模块即可正常工作，但在配置上是三个电源模块，其中一个电源模块是作为冗余电源备份的。

2+2电源配置，表示该服务器有两个电源模块即可正常工作，但在配置上是四个电源模块，其中两个电源模块是作为冗余电源备份的。

至于一台服务器应该采用哪种电源配置，一是要看该服务器最多可以接驳几个电源模块，二是看该服务器的用途和重要程度。

对于重要的且不宜停机检修的服务器，在资金允许的情况下，应该配足冗余电源。

具有冗余电源模块的服务器，当其中一个电源模块发生故障时，冗余电源会立即投入运行，同时主板蜂鸣器会发出报警声。

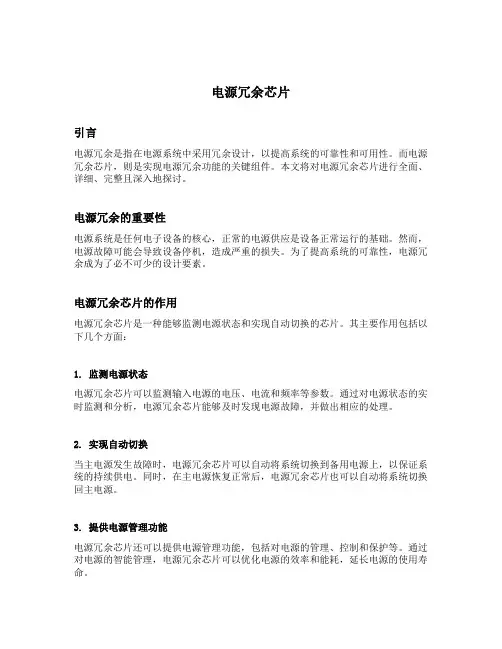

电源冗余芯片引言电源冗余是指在电源系统中采用冗余设计，以提高系统的可靠性和可用性。

而电源冗余芯片，则是实现电源冗余功能的关键组件。

本文将对电源冗余芯片进行全面、详细、完整且深入地探讨。

电源冗余的重要性电源系统是任何电子设备的核心，正常的电源供应是设备正常运行的基础。

然而，电源故障可能会导致设备停机，造成严重的损失。

为了提高系统的可靠性，电源冗余成为了必不可少的设计要素。

电源冗余芯片的作用电源冗余芯片是一种能够监测电源状态和实现自动切换的芯片。

其主要作用包括以下几个方面：1. 监测电源状态电源冗余芯片可以监测输入电源的电压、电流和频率等参数。

通过对电源状态的实时监测和分析，电源冗余芯片能够及时发现电源故障，并做出相应的处理。

2. 实现自动切换当主电源发生故障时，电源冗余芯片可以自动将系统切换到备用电源上，以保证系统的持续供电。

同时，在主电源恢复正常后，电源冗余芯片也可以自动将系统切换回主电源。

3. 提供电源管理功能电源冗余芯片还可以提供电源管理功能，包括对电源的管理、控制和保护等。

通过对电源的智能管理，电源冗余芯片可以优化电源的效率和能耗，延长电源的使用寿命。

电源冗余芯片的工作原理电源冗余芯片通常由以下几个关键组成部分构成：1. 电源监测电路电源监测电路负责监测输入电源的状态，并将监测到的电压、电流和频率等参数转换为数字信号。

通过将这些数字信号传递给下一级的控制电路，电源冗余芯片可以实现对电源状态的实时监测和分析。

2. 控制电路控制电路是电源冗余芯片的核心部分，负责对电源状态进行判断和决策，并控制电源的切换。

当主电源发生故障时，控制电路会通过自动切换装置将系统切换到备用电源上；当主电源恢复正常时，控制电路会通过同样的方式将系统切换回主电源。

3. 电源管理电路电源管理电路负责对电源进行管理、控制和保护。

它可以监测电源的负载情况，以及电源的温度和过流等异常情况，并根据需要进行相应的控制和保护。

电源冗余芯片的应用领域电源冗余芯片广泛应用于各种电子设备和系统中，包括但不限于以下领域：1. 服务器在服务器领域，电源冗余芯片是确保服务器高可用性的重要组成部分。

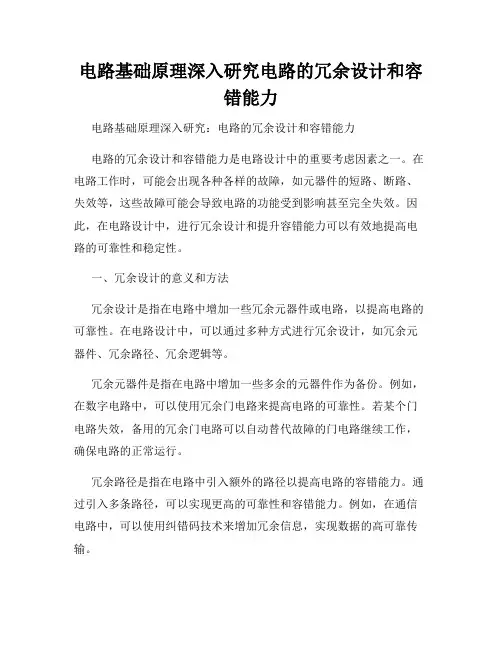

电路基础原理深入研究电路的冗余设计和容错能力电路基础原理深入研究：电路的冗余设计和容错能力电路的冗余设计和容错能力是电路设计中的重要考虑因素之一。

在电路工作时，可能会出现各种各样的故障，如元器件的短路、断路、失效等，这些故障可能会导致电路的功能受到影响甚至完全失效。

因此，在电路设计中，进行冗余设计和提升容错能力可以有效地提高电路的可靠性和稳定性。

一、冗余设计的意义和方法冗余设计是指在电路中增加一些冗余元器件或电路，以提高电路的可靠性。

在电路设计中，可以通过多种方式进行冗余设计，如冗余元器件、冗余路径、冗余逻辑等。

冗余元器件是指在电路中增加一些多余的元器件作为备份。

例如，在数字电路中，可以使用冗余门电路来提高电路的可靠性。

若某个门电路失效，备用的冗余门电路可以自动替代故障的门电路继续工作，确保电路的正常运行。

冗余路径是指在电路中引入额外的路径以提高电路的容错能力。

通过引入多条路径，可以实现更高的可靠性和容错能力。

例如，在通信电路中，可以使用纠错码技术来增加冗余信息，实现数据的高可靠传输。

冗余逻辑是指在电路中增加额外的逻辑电路以实现容错能力。

例如，可以在逻辑电路中增加冗余比较电路，用于检测和处理电路中的错误。

二、容错能力的提升方法容错能力是指电路在面对故障时能够继续工作的能力。

提升容错能力可以增强电路的鲁棒性和可靠性。

在电路设计中，可以采取一些措施来提升容错能力。

首先，可以采用冗余设计的方法来提升容错能力。

通过增加冗余元器件和冗余电路，可以在发生故障时实现自动的切换和替代，确保电路的正常工作。

其次，可以使用容错算法和纠错码技术来提高容错能力。

容错算法可以用于检测和修复电路中的故障，在出现错误时及时进行处理。

纠错码技术通过添加冗余信息和校验位来实现数据的纠错和恢复功能，提高了数据传输的可靠性。

此外，还可以通过合理的布线和良好的隔离设计来提升电路的容错能力。

合理的布线可以避免不必要的电磁干扰和干涉，减少电路故障的发生。

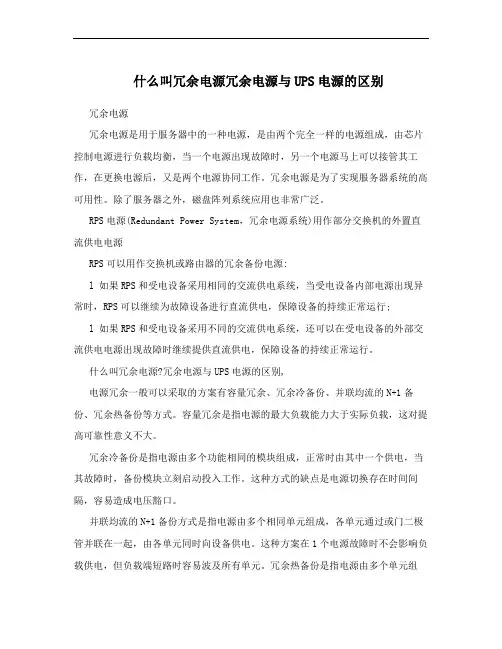

什么叫冗余电源冗余电源与UPS电源的区别冗余电源冗余电源是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。

冗余电源是为了实现服务器系统的高可用性。

除了服务器之外，磁盘阵列系统应用也非常广泛。

RPS电源(Redundant Power System，冗余电源系统)用作部分交换机的外置直流供电电源RPS可以用作交换机或路由器的冗余备份电源:l 如果RPS和受电设备采用相同的交流供电系统，当受电设备内部电源出现异常时，RPS可以继续为故障设备进行直流供电，保障设备的持续正常运行;l 如果RPS和受电设备采用不同的交流供电系统，还可以在受电设备的外部交流供电电源出现故障时继续提供直流供电，保障设备的持续正常运行。

什么叫冗余电源?冗余电源与UPS电源的区别,电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。

容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。

冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。

这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。

并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。

这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元。

冗余热备份是指电源由多个单元组成，并且同时工作，但只由其中一个向设备供电，其他空载。

主电源故障时备份电源可以立即投入，输出电压波动很小。

对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、*设备、服务器等，往往需要高可靠的电源供应。

冗余电源设计是其中的关键部分，在高可用系统中起着重要作用。

冗余电源一般配置2个以上电源。

当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行。

冗余电源与UPS电源区别在哪里？冗余电源功能介绍导读:冗余电源与UPS电源的区别在哪里？冗余电源是一种用在服务器上的电源，TA是由两个完全一样电源组成，当其中一个出现故障，另一个电源就可以像应急灯一样，及时接管其工作，而UPS电源则做不到这点。

什么是冗余电源冗余电源（Redundant Power ）是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。

冗余电源是为了实现服务器系统的高可用性。

除了服务器之外，磁盘阵列系统应用也非常广泛。

冗余电源就是一种由完全一致的两个电源组成，多应用在服务器上。

冗余电源中含有一个芯片，芯片的作用就是控制电源来实现电量的负载均衡，如果其中的一个电源出现故障，不能工作了，另外一个电源就能马上接替它继续工作，更换新的冗余电源之后，就又回到两个电源协同工作的状态。

冗余电源在服务器上的应用提高了服务器的可用性。

冗余电源功能和作用RPS电源（Redundant Power System，冗余电源系统）用作部分交换机的外置直流供电电源。

RPS可以用作交换机或路由器的冗余备份电源：△如果RPS和受电设备采用相同的交流供电系统，当受电设备内部电源出现异常时，RPS可以继续为故障设备进行直流供电，保障设备的持续正常运行；△如果RPS和受电设备采用不同的交流供电系统，还可以在受电设备的外部交流供电电源出现故障时继续提供直流供电，保障设备的持续正常运行。

冗余电源与UPS电源的区别电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。

容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。

冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。

这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
