RC电路充放电过程仿真及时间常数的测定

rc电路实验报告实验目的：通过实验，掌握RC电路的基本原理和特性，了解RC电路的充放电过程，以及改变电阻、电容等电路参数对电路响应的影响。

实验器材：1.信号发生器2.双踪示波器3.电容4.电阻5.万用表6.电源实验原理：在RC电路中，电容器与电阻并联，当电阻连接到电源时，电容器开始充电；当电阻断开时，电容器开始放电。

电容充放电的过程可以用RC时间常数τ表征，τ的大小决定了电容充放电的速度。

τ = RC，其中R为电阻的阻值，C为电容的电容量。

实验步骤：1.连接电路：将信号发生器的正负极分别与电容的两端相连，电容的另一端与电阻相连，再将电阻与地线连接。

2.设置信号发生器：将信号发生器的输出频率、幅度和波形设置为所需的值。

3.调整示波器：将示波器的时间基准和垂直灵敏度调整到合适的位置。

4.观察波形：将示波器的一个通道连接到电容的一端，另一个通道连接到电阻的两端，观察并记录波形。

5.更改电路参数：改变电阻或电容的数值，观察电路响应的变化，并记录实验数据。

6.结束实验：关闭电源和仪器，整理实验现场。

实验结果与分析：根据观察到的波形，可以判断电容充放电的过程。

在充电过程中，波形从0开始上升，最终趋于稳定；在放电过程中，波形从峰值开始下降，最终趋于0。

根据RC时间常数，可以计算出电容充放电的时间。

当改变电阻或电容的数值时，可以观察到电路响应的变化。

当电阻增大时，充电时间会增加，放电时间会减小；当电容增大时，充电时间和放电时间都会增加。

这是因为电容的充放电速度取决于RC时间常数，而RC时间常数是电阻和电容乘积的结果。

实验结论：通过实验观察，验证了RC电路的充放电过程和RC时间常数的影响。

实验结果与理论分析基本一致。

大学物理实验RC电路时间常数的Multisim仿真测试腾香【摘要】基于探索大学物理电学实验仿真技术的目的。

采用Multisiml0仿真软件对RC电路时间常数参数进行了仿真实验测试。

从RC电路电容充、放电时电容电压uc的表达式出发，分析了Mc与时间常数之间的关系，给出了几种Muhisim 仿真测试时间常数的实验方案。

仿真实验可直观形象地描述RC电路的工作过程及有关参数测试。

将电路的硬件实验方式向多元化方式转移，利于培养知识综合、知识应用、知识迁移的能力，使电路分析更加灵活和直观。

%A simulation experiment test for RC circuit time constant is designed by using Multisim 10 in order to investigate the purpose of simulation technology in college physical experiment. The relationship between uc and the time constant is analyzed and a lot of experimental scheme are proposed which are base on uc expression of capacitor voltage of RC circuit＇s capacitor charging and discharging. The representation of RC circuit working process and related parameters test is more direct and visual described. It＇s good for the ability of knowledge integration, knowledge application, and knowledge transference and makes the circuit analysis more flexible and intuitive according to diversification transferring of circuit＇s hardware experiment mode.【期刊名称】《电子设计工程》【年(卷),期】2012(020)005【总页数】3页(P100-102)【关键词】电学实验;RC电路;时间常数;Muhisim;电路仿真【作者】腾香【作者单位】渤海大学数理学院,辽宁锦州121000【正文语种】中文【中图分类】TP391.9大学物理是高校理工科专业的理论与实践结合密切的课程，在教学过程中引入演示实验将增强知识内容的直观性，对提高学生的物理基础、培养创新能力有重要的作用[1-2]。

RC 电路时间常数的测量一、实验目的1、进一步熟悉LabVIEW 程序设计的一般方法2、进一步掌握通过DAQ Assistant 进行数据采集卡配置的方法3、了解RC 电路在阶跃激励下响应的基本规律和特点4、掌握测定一阶RC 电路时间常数τ的方法二、实验仪器1、微型电子计算机2、数据采集卡3、LabVIEW 软件4、Elvis 实验平台三、实验原理含有储能元件的电路，其响应可以由微分方程求解。

凡是可用一阶微分方程描述的电路，称为一阶电路，它通常由一个储能元件和若干个电阻元件组成。

对于一阶电路，可用一种简单的方法——三要素法直接求出电压及电流的响应：1()()[(0)()]f t f f f e τ-+=∞+-∞，其中，f (t )是电路中任一元件的电压和电流；()f ∞是稳态值；(0)f +是初始值；τ是时间常数，对于RC 电路有τ=RC 。

RC 电路充放电的时间常数τ可以从示波器观察的响应波形中估算出来。

设时间坐标单位t 确定，对于充电曲线来说，幅值上升到终值的63.2%所需的时间即为一个τ，如图1所示。

图1 RC 电路充电曲线及时间常数的确定四、实验内容本实验基于虚拟仪器技术测定一阶RC 电路充电过程中的时间常数τ。

利用数据采集卡的输出通道DAC0对RC 电路产生从0V 到5V 的阶跃激励信号，然后使用多通道数据采集卡的模拟电压输入通道对电容两端的电压进行采集，并将采集结果显示在屏幕上，从而观察和分析RC 电路的充电过程，测得时间常数，并可以和理论计算值进行比较。

由于时间常数的测量相对精确，在电阻值确定的情况下亦可进行电容值的测算。

测量电路连接示意图如图2所示。

激励电压通过DAC0输出接入RC电路，采集电容两端电压时使用差分连接方式接入模拟通道ACH3。

为了保证在产生阶跃激励信号的同时启动电压测量，可将输出激励信号同时连接到PFI1触发输入通道。

图2 测量电路连接示意图考虑到数据采集卡的DA输出能力，充电电流不可过大，应采用合适的电阻电容构建RC电路。

RC电路充放电过程仿真及时间常数的测定RC电路是由电阻R和电容C组成的电路，具有充电和放电的过程。

RC电路的充放电过程是电容器通过电阻器充电或放电的过程。

在此过程中，时间常数(t)被定义为RC，表示电容器充放电至初始电压63.2%（1-1/e）所需的时间。

在进行RC电路的充放电过程仿真和时间常数的测定时，我们可以使用电路仿真软件进行模拟实验，如Multisim、Proteus等。

以下是进行RC电路充放电过程仿真及时间常数的测定的步骤：1.准备工作:a.确定所需的电阻R和电容C的数值，可以选择合适的数值，如电阻值选择几百欧姆，电容值选择几微法。

b.根据所需仿真的电路，连接电阻和电容，形成RC电路。

2.仿真设置:a.打开所选的仿真软件，创建一个新的仿真项目。

b.在仿真软件中，选择合适的电阻器和电容器元件，并将它们拖放到工作区。

c.连接电阻器和电容器，形成RC电路。

3.设定仿真参数:a.设定电源电压，作为RC电路的输入电压。

可以选择一个合适的直流电压源，在仿真软件中调整电源的电压值。

b.设定电阻R和电容C的数值，在仿真软件中设置它们的参数。

4.定义仿真时长:a.在仿真软件中，定义仿真时长。

充电过程通常需要几个时间常数来完成，可以选择适当的时长，如10倍或更多的时间常数。

5.运行仿真:a.在仿真软件中，运行仿真。

仿真软件将模拟RC电路的充电或放电过程，显示电容器的电压随时间的变化曲线。

6.测定时间常数:a.在仿真软件中观察电容器电压随时间的变化曲线。

找到电容器电压达到初始电压63.2%的时刻，记录下此时刻的时间值。

b.使用公式t=RC计算出时间常数，其中R是电阻值，C是电容值。

通过以上步骤，我们可以进行RC电路充放电过程的仿真，并计算出时间常数。

这样可以更好地理解RC电路的工作原理，并对RC电路的性能进行评估。

同时，这些虚拟实验也有助于设计和优化RC电路的性能，以满足特定的应用需求。

总结一下，进行RC电路充放电过程仿真及时间常数的测定，主要包括准备工作、仿真设置、设定仿真参数、定义仿真时长、运行仿真和测定时间常数等步骤。

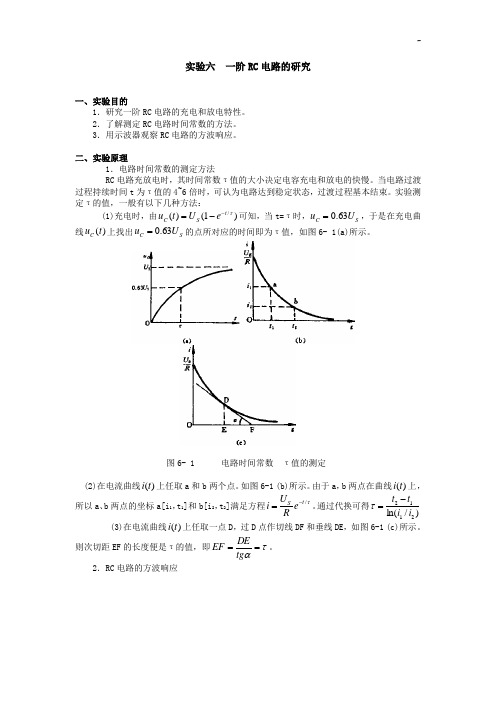

实验六 一阶RC 电路的研究一、实验目的1．研究一阶RC 电路的充电和放电特性。

2．了解测定RC 电路时间常数的方法。

3．用示波器观察RC 电路的方波响应。

二、实验原理1．电路时间常数的测定方法RC 电路充放电时，其时间常数τ值的大小决定电容充电和放电的快慢。

当电路过渡过程持续时间t 为τ值的4~6倍时，可认为电路达到稳定状态，过渡过程基本结束。

实验测定τ的值，一般有以下几种方法： (1)充电时，由)1()(/τt S C eU t u --=可知，当t=τ时，S C U u 63.0=，于是在充电曲线)(t u C 上找出S C U u 63.0=的点所对应的时间即为τ值，如图6- 1(a)所示。

图6- 1 电路时间常数 τ值的测定(2)在电流曲线)(t i 上任取a 和b 两个点。

如图6-1 (b)所示。

由于a ，b 两点在曲线)(t i 上，所以a 、b 两点的坐标a[i 1，t 1]和b[i 2，t 2]满足方程τ/t S e RU i -=。

通过代换可得)/ln(2112i i t t -=τ (3)在电流曲线)(t i 上任取一点D ，过D 点作切线DF 和垂线DE ，如图6-1 (c)所示。

则次切距EF 的长度便是τ的值，即τα==tg DEEF 。

2．RC 电路的方波响应(a) (b)图6-2 微分电路（a ） (b) 图6-3 积分电路(1) 图6-2(a)是微分电路，输入电压u i 为图6-2(b)所示的矩形脉冲电压，T 为脉冲电压的周期，τ>>T 。

由于τ=RC 与T 相比小得多，电容的充放电在远小于T 的时间内即可完成。

图6-2(b)画出了电压u C 和u 0的波形，其中过渡过程的时间宽度是放大画出的。

在大多数时间内，i C u u ≈，而dtduRC R dt du Cu i C ≈⋅=0，即输入电压i u 和输出电压0u 近似成微分关系。

(2) 图6-3(a)是积分电路，输入电压i u 是周期为T 的矩形脉冲电压，τ<<T 。

rc电路时间常数的测量和电容的计算文章标题：深度探讨RC电路时间常数的测量和电容的计算一、引言在电子学和电路理论中，RC电路是一种基本的电路类型，它由电阻和电容器组成。

在实际应用中，我们经常需要测量RC电路的时间常数，并计算电容的数值。

本文将从简到繁地探讨RC电路时间常数的测量和电容的计算，以帮助读者更深入地理解这一主题。

二、RC电路时间常数的测量1. 什么是RC电路的时间常数？在一个简单的串联RC电路中，电压由电源通过电阻R充电到电容C 上。

当电容器充电时，电压的增加速度随时间的推移而减小，时间常数τ定义为电压上升到初始值的63.2%所需的时间。

时间常数τ是RC 电路的一个重要参数，它决定了电路的响应速度和性能。

2. 如何测量RC电路的时间常数？为了测量RC电路的时间常数，我们可以通过实验方法来进行。

我们需要连接一个恒定电压源和串联的电阻R和电容C，然后在电容上接一个示波器。

通过改变电容充电和放电的时间，我们可以通过示波器读取电容器上电压的变化曲线，并计算出时间常数τ。

三、电容的计算1. 什么是电容？电容是电路中的一种基本元件，它用于储存电荷和电能。

在RC电路中，电容器起到了储存电荷和调节电路响应速度的作用。

2. 如何计算电容的数值？在实际应用中，我们经常需要计算电容的数值。

对于平行板电容器而言，电容C与电场强度E、介电常数ε和板间距d有关，可以通过公式C=εA/d来计算。

在实际电路中，我们也可以通过测量RC电路的时间常数τ来间接地计算电容器的数值，通过公式C=τ/R来推导计算。

四、总结与回顾通过本文的深度探讨，我们更全面地了解了RC电路时间常数的测量和电容的计算。

时间常数τ是一个关键参数，它反映了电路的响应速度和性能；而电容C则是电路中储存电荷和调节响应速度的关键元件。

通过实验方法和公式推导，我们可以准确地测量时间常数和计算电容的数值。

五、个人观点与理解作为一名电子工程师，我对RC电路时间常数的测量和电容的计算有着丰富的实践经验。

rc电路时间常数的测量实验报告实验目的：通过实验测量RC电路的时间常数，了解RC电路的充电和放电过程，并熟悉使用示波器测量电路的时间常数。

实验器材：1.电源、电阻、电容器2.示波器3.多用电表4.电线、电阻和电容连接线实验原理：RC电路是由电阻R和电容C串联或并联而成的电路。

在充电过程中，电容器通过电阻器充电，充电电流逐渐减小，电容电压逐渐增大，最终趋于电源电压。

在放电过程中，电容器通过电阻器放电，放电电流逐渐减小，电容电压逐渐减小，最终趋于0。

根据充电过程中电容电压变化的表达式可以得出，当电容电压达到电源电压的63.2%时，时间t=RC即为RC电路的时间常数。

在实验中，我们可以通过测量电容电压的变化来间接测量RC电路的时间常数。

实验步骤：1.搭建RC电路，将电阻R和电容C串联或并联，并通过电源提供电压。

2.将示波器连接到电容的两端，设置示波器的扫描方式为自动扫描。

3.打开电源，记录电容电压随时间的变化，直到电容电压达到电源电压的63.2%。

4.使用示波器测量充电过程中电容电压的时间t1。

5.换一个电阻或电容，重复步骤2-4，记录数据。

6.根据测得的电容电压变化值和时间值，计算RC电路的时间常数。

实验结果：根据示波器测量得到的电容电压随时间变化的曲线，确定电容电压达到电源电压的63.2%所对应的时间值t1，则t1即为RC电路的时间常数。

实验讨论与误差分析：1.在实际实验中，会存在电源电压波动、电阻和电容的内部电阻等因素，会对实际测量值产生偏差。

2.为减小误差，可以多次重复测量，取平均值作为最终结果。

3.如果电容电压的变化不明显，可以适当调节电源电压、电阻和电容的数值，使得测量结果更加准确。

实验总结：通过本次实验，我们成功测量了RC电路的时间常数，并通过测量电容电压的变化，了解了RC电路的充电和放电过程。

实验中我们还学会了使用示波器测量电路的时间常数，提高了我们的实验操作能力。

然而，在实际实验中，我们仍然需要注意各种误差因素，以提高实验的准确性。

RC充、放电实验
实验目的：1、加深RC电路充、放电过程中电压和电流的变化
2、测量RC充、放电路的时间常数
掌握：1、RC电流的测量方法
2、数字式万用表的使用
3、电路数据图的绘制
4、时间常数的测量
实验设备：直流稳压电源、电路实验板、秒表、数字式万用表
实验原理：
1、RC充电过程
Uc=Us(1-e-t/τ)
τ＝R×C
2、RC放电过程
Uc=Use-t/τ
τ＝R×C
e－1＝0.36788 1－e－1＝0.632
实验内容：
（选用20K电阻进行测量）
A 从直流稳压电源输出10V电压连接电路，
将开关置于放电回路（右边），（将电源加入电路）做好测量准备。

B 校对秒表（将秒表清零，准备计时）
C 搬动开关至充电回路（左边），同时秒表计时
D 计时同时记录实验数据Uc
E 完成充电数据记录Uc
F 校对秒表（清零）
G 搬动开关至放电回路（右边），同时计时
H 计时同时记录实验数据
I 完成放电数据记录
（选用30K电阻重新完成A－I）测量时间常数
20K：30K：
时间单位：秒记录电压单位：V
在平面直角坐标系绘制充、放电曲线（横轴：时间；纵轴：电压）
20K 30K 充电过程绘制于同一坐标轴
20K、30K放电过程绘制于同一坐标轴
30K。

xxxx大学信控学院实验报告课程名称：电工技术与电子技术实验成绩：实验名称：基本电路的仿真实验班级： 3 姓名：学号：实验日期：教师签字：实验二十九基本电路的仿真实验——仿真实验一一、实验目的1.熟悉EWB仿真软件的使用2.学会用EWB仿真软件分析交流电路，并利用仿真仪器观察RLC电路的频率特性3.通过EWB仿真，观察RC电路的暂态过程及微分电路和积分电路的工作波形二、实验内容与步骤1．RC暂态电路观察并记录电路的充电、放电波形，测量充电时间常数和放电时间常数(1)Timebase=0.5s/div, ChannelA=5V/Div, ChannelB=5V/Div放电常数=200ms,充电常数=1.17s改变电路参数，观察时间常数对电容充放电波形的影响。

（2）Timebase=1.00s/ds, ChannelA=5V/Div, ChannelB=5V/Div（增大Timebase）放电常数=200ms，充电常数=1.15s（3）Timebase=0.2s/dv, ChannelA=5V/Div, ChannelB=5V/Div（减小Timebase）放电常数=205ms,充电常数=1.27s（4）Timebase=0.5s/dv, ChannelA=10V/Div, ChannelB=5V/Div（增大ChannelA）放电常数=220ms,充电常数=1.27s（5）Timebase=0.5s/dv, ChannelA=2V/Div, ChannelB=5V/Div（减小ChannelA）放电常数=220ms,充电常数=1.27s2. 微分电路观察并记录微分电路的输入、输出电压波形，标出输出脉冲的周期和幅值。

输出脉冲的周期=1.0000.ms幅值V1=10.0000V,V2=7.0765V3.积分电路观察并记录积分电路的输入、输出电压波形，标出输出波形的最大值和最小值。

波形VB最大值=6.1940V，周期1.0000ms4.单相交流RLC串联电路电路截图：（输出频率3kHz—6kHz）(1)在谐振曲线上读出谐振频率f0，下限截止频率f L和上限截止频率f H，并计算谐振电路的通频带F0=4.260kHz fl=4.116kHz f2=4.391kHz通频带f=0.131kHz谐振曲线：(2) 改变电阻R=100 ，观察幅频特性的变化，再读出谐振频率f0、下限截止频率f L和上限截止频率f H，计算通频带。

rc电路实验报告RC电路实验报告引言：RC电路是由电阻（R）和电容（C）组成的一种电路。

在本次实验中，我们将探索RC电路的基本特性，并研究电容充电和放电的过程。

通过实验，我们可以更好地理解电容的工作原理和RC电路的应用。

实验目的：1. 理解RC电路的基本原理和特性；2. 研究电容充电和放电的过程；3. 掌握测量电容充电和放电时间常数的方法。

实验器材和仪器：1. 电阻箱；2. 电容器；3. 万用表；4. 直流电源；5. 开关；6. 电线；7. 示波器（可选）。

实验步骤：1. 搭建RC电路：将电阻和电容连接在一起，形成一个串联电路。

将电容器的正极与电源正极相连，负极与电阻相连，电阻的另一端与电源负极相连。

2. 充电过程：将电源打开，观察电容充电的过程。

可以使用示波器监测电容电压的变化，或使用万用表测量电容器两端的电压。

3. 记录数据：记录电容充电的时间和电压变化的曲线。

4. 放电过程：关闭电源，观察电容放电的过程。

同样可以使用示波器或万用表记录电压变化的数据。

5. 测量时间常数：根据电容充电和放电的曲线，测量时间常数τ。

可以使用示波器的测量功能或利用万用表测量电容器两端电压的变化。

实验结果与分析：通过实验测量得到的数据，我们可以绘制电容充电和放电的曲线。

根据这些曲线可以得到电容充电和放电的时间常数τ。

实验结果表明，电容充电和放电的过程遵循指数衰减的规律，即电容电压随时间的变化呈指数函数。

根据电容充电和放电的特性，我们可以推导出RC电路的一些重要公式。

例如，电容充电过程中的电压变化可以用以下公式表示：V(t) = V0 * (1 - e^(-t/τ))其中，V(t)表示时间t时刻电容器两端的电压，V0表示初始电压，τ表示时间常数。

结论：通过本次实验，我们深入了解了RC电路的基本原理和特性。

我们通过测量电容充电和放电的过程，得到了电容充电和放电的时间常数。

实验结果表明，电容充电和放电的过程符合指数衰减的规律。
