沥青混合料的类型及结构组成

级配主要由粗集料组成，细集料较少，矿料相互拨 开，压实后剩余空隙率大于15%。
半开级配沥青混合料
由适当比例的粗集料、细集料及少量填料（或不加填料） 与沥青拌和而成，压实后剩余空隙率在10%～15%之间
按矿质集料
连续级配沥青混合料
沥青混合料合料。
用于沥青混凝土的石料（碎石）其形状应近似立方体、表面粗糙、并带 棱角，要求清洁、干燥、无风化、不含杂质，沥青面层用粗集料质量要求按 GB 50092—1996执行。
4 特殊路面对粗集料的要求
对于有抗滑性要求的路面的粗集料（石料）应选用坚硬、耐磨、抗冲击 性能好的碎石或破碎砾石，不得使用筛选砾石、矿渣及软质集料，具体要求 参照教材表12-3。

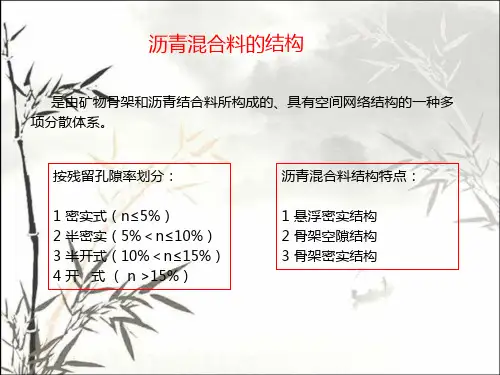

一、沥青混合料的结构类型 1 悬浮密实结构
优点：密实度与强度较高，水稳定性、低温抗裂性、 耐久性都比较好，是最普遍使用的沥青混合料。
缺点：高温稳定性较差
2 骨架空隙结构
优点：高温稳定性较好 缺点：透水性、耐老化性、低温抗裂性、耐久性较差
3 骨架密实结构
这种结构兼备上述两种结构的优点，是一种较为理想 的结构类型。现在国际上得到普遍重视是沥青玛蹄脂碎石 混合料（SMA）是典型的骨架密实结构。
二、高温稳定性
定义：指其在夏季高温条件下，经车辆荷载反复作用后不产生车辙和波 浪等病害的性能。
1 温度对沥青混合料的影响
沥青混合料是一种黏弹性材料，其强度随温度升高而急剧下降。
2 提高高温稳定性的措施
① 使用温度稳定性好的沥青（主要措施） ② 在条件允许的情况下，增加碎石用量 ③ 使用碱性岩石 ④ 使用碱性岩石（石灰岩、冶金矿渣）磨成矿粉
（2）粉煤灰作为填料使用时，烧失量应小于12%，塑性指数应小 于4%，其余质量要求与矿粉相同，其用量不宜超过填料总量的50%。

同时对温度特别敏感(即温度稳定性差)。
土木工程材料
第7章 沥青及沥青混合料
（2）石油沥青的胶体结构 石油沥青的结构是以地沥青质为核心，周围吸
附部分树脂和油分，构成胶团，无数胶团分散在油
分中而形成胶体结构。在这个分散体系中，分散相 为吸附部分树脂的地沥青质，分散介质为溶有树脂 的油分。在胶体结构中，从地沥青质到油分是均匀 地逐步递变的，并无明显界面。
以大气稳定性即为沥青抵抗老化的性能。
土木工程材料
第7章 沥青及沥青混合料
石油沥青的大气稳定性常以蒸发损失率和蒸发 后针入度比来评定。其测定方法是：先测定沥青试
样的重量及其针入度，然后将其置于烘箱中，在160
下蒸发5h，待冷却后再测定其重量及针入度。计算 蒸发损失率及蒸发后针入度比。蒸发损失率愈小及 蒸发后针入度比愈大，则表示大气稳定性愈高，老 化愈慢。
的延度和粘结力等性能愈好。另外，树脂中还含有
少量酸性树脂。它改善了石油沥青对矿物材料的浸 润性。在石油沥青中，树脂的含量为15％一30％， 它使石油沥青具有良好的塑性和粘结性。
土木工程材料
第7章 沥青及沥青混合料
3) 地沥青质地沥青质为深褐色至黑色固态无 定形的超细颗粒固体粉末，分子量比树脂更大。地
沥青质是决定石油沥青温度敏感性和粘性的重要组
分。沥青中地沥青质含量在10％一30％。其含量愈 多，则软化点愈高，粘性愈大，也愈硬脆。 此外，石油沥青中还含2％一3％的沥青碳和似 碳物，为无定形的黑色固体粉末，是石油沥青中分
子量最大者。它会降低石油沥青的粘结力。石油沥
青中还含有蜡，它会降低石油沥青的粘结性和塑性。
缝时，也可能由于特有的粘塑性而自行愈合，故塑
性也反映了沥青开裂后的自愈能力。沥青的塑性对

• 1.1 普通原纸胎基油毡和油纸
• 采用低软化点沥青浸渍原纸所制成的无涂盖层的 纸胎防水卷材叫油纸，当再用高软化点沥青涂盖 油纸的两面，并撒布隔离材料后，则称为油毡。 按原纸1m2的质量克数，油毡分为200、350和500 三种标号，油纸分为200. 和350两种标号。 45
• 1.2 新型有胎沥青防水卷材
.
26
6.2 煤沥青的主要技术性质及应用
• 煤沥青是炼焦或生产煤气的副产品。 烟煤干馏时所挥发的物质冷凝为煤焦油， 煤焦油经分馏加工，提取出各种油质后的 产品即为煤沥青。
.
27
6.2.1 分类
• 煤沥青可分为硬煤沥青与软煤沥青两 种。
• 硬煤沥青是从煤焦油中蒸馏出轻油、 中油、重油及蒽油之后的残留物，常温下 一般呈硬的固体；软煤沥青是从煤焦油中 蒸馏出水分、轻油及部分中油后得到的产 品。
低温时又有较好的形变能力。 • C.凝胶结构——具有温度稳定性较好，但低温变
形能力较差。
.
8
.
9
• 6.1.2沥青的主要性质及其测试方法
• 1.沥青的主要性质及测试方法
• （1）粘滞性
• 石油沥青的粘滞性是反映沥青材料内部阻碍其相 对流动的一种特性。也可以说，它反映了沥青软 硬、稀稠的程度。是划分沥青牌号的主要技术指 标。
• 由于沥青中含有水分，施工前要进行 加热熬制。在加热过程中，应加快搅拌， 促使水分蒸发，并降低加热温度，而且锅 内沥青不能装得过多。
.
21
6.1.3 沥青的技术质量标准
• 沥青的主要技术标准以针入度、延伸 度、软化点等指标表示，见表6.1
.
22
表6.1 石油沥青的质量指标
.
23
6.1.4 石油沥青的简易鉴别

ATB-25 ATB-35 AM-25 AM40
—
表5.5.14-2 常用沥青混合料20°C条件下回弹模量取值范围（MPa）（ 新规 ）
沥青混合料类型
沥青种类
70号
90号
110号
道路石油沥 道路石油沥 道路石油沥
青
青
青
SMA10/SMA13/SM A16
-
-
AC10/ AC13 8000~12000 7500~11500
沥青混合料回 弹模量（MPa）
试验温度
试验 频率
60 ºC、10rad/s下沥青 剪切模量（kPa）
沥青混合料
lg Ea 5.23 0.032T 0.02 f 2.58G * 0.14Pa 的油石比（%）
0.041V 0.03VCADRC 3.06T 0.0480.033lg f G * f 0.06
按级配类型分： 连续级配（密级配如AC、Superpave）、 开级配(如OGFC)、半开级配（如SMA）；
按粗细分： C型（粗型）、F型（细型）
按混合料组成结构分： 悬浮密实型、骨架密实型、骨架孔隙型；
按拌合及摊铺温度分：热拌沥青混凝土、温拌沥青混凝土、冷拌沥青混凝 土。

e
低应力下，表现为粘弹性
确定加载级别，按3.2的方法测试抗压强度 平均值P，大体均匀地分成10级荷载，分别取 0.1P，0.2P，0.3P……0.7P七级（可取成） 接近的整数作为试验荷载。
qi

4Pi
d 2
E q5 h L5
（T 0713 - 2） （T 0713 - 3）
式中：
qi——相应于各级实验荷载 Pi作用下的压强（MPa）； Pi——施加于试件的各级荷载值（N）； E ——抗压回弹模量（MPa）； q5——相应于第5级荷载（0.5P）时的荷载压强（MPa）； h——试件轴心高度（mm）； △L5 ——相应于第5级荷载（0.5P）时经原点修正后的回弹变形（mm）
