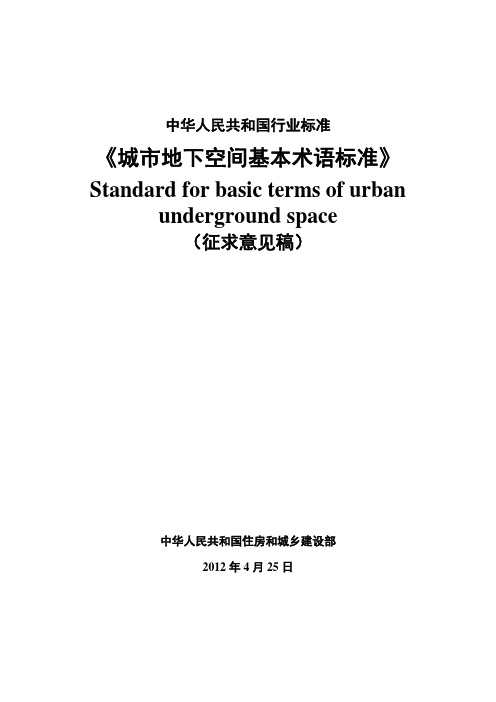

中华人民共和国行业标准《城市地下空间基本术语标准》Standard for basic terms of urban underground space（征求意见稿）中华人民共和国住房和城乡建设部2012年4月25日前言根据住房和城乡建设部《2010年工程建设标准规范制订、修订计划（第一批）》（建标[2010]45号）的要求，标准编制组对我国城市地下空间基本术语进行广泛调查研究，认真总结实践经验，参考有关国际和国外先进标准，并在广泛征求意见的基础上制订本标准。

本标准制订相关术语308条。

标准章节为：1 总则；2 基础术语；3 地下空间功能与设施；4 地下空间规划与设计；5 地下空间工程与技术；6 地下空间管理；7 地下空间环境与安全；8 其它。

本标准由住房和城乡建设部负责管理，XXXX负责日常管理，由上海市政工程设计研究总院（集团）有限公司负责具体技术内容的解释。

本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：上海市政工程设计研究总院（集团）有限公司参编单位：同济大学解放军理工大学清华大学广东省建筑设计研究院中铁二院工程集团有限责任公司主要起草人：主要审查人：目次1．总则 (1)2. 基础术语 (1)3．地下空间功能与设施 (4)3.1地下交通设施 (4)3.2地下市政公用设施 (8)3.3地下公共服务类设施 (12)3.4地下仓储设施 (14)3.5地下物流设施 (15)3.6地下防灾设施 (16)4. 地下空间规划与设计 (18)4.2地下建筑设计 (21)5. 地下空间工程与技术 (25)5.1地下工程 (25)5.2勘察与测量 (26)5.3施工工法 (28)5.4地下空间节能减排 (30)6. 地下空间管理 (32)6.1地下空间权属管理 (32)6.2地下空间规划管理 (33)6.3地下空间建设与使用管理 (35)6.4地下空间信息管理 (36)7. 地下空间环境与安全 (37)7.1地下空间内环境保护 (37)7.2不良地质(作用)和地质灾害 (39)7.3地下空间防灾 (40)8. 其它 (44)索引 (45)中文索引 (55)英文索引 (65)1．总则1.0.1为统一和规范城市地下空间开发利用术语，特制定本标准。

第５卷增刊２２００９年１２月地下空间与工程学报ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＵｎｄｅｒｇｒｏｕｎｄＳｐａｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇＶ０１．５Ｄｅｃ．２００９广州地下空问开发利用的环境岩土工程问题。

李于辉，张季超，丁晓敏，龚健（广州大学土木工程学院，广东广州，５１０００６）摘要：开发利用城市地下空间有利于完善城市功能，充分发挥城市的社会效益、环境效益和经济效益。

本文介绍环境岩土的定义，认为城市地下空间开发中所遇到的环境问题属于小环境的环境岩土问题，通过对广州市地质环境的简述，提出应注重基坑工程施工、隧道施工、工程土方与污泥和地震所引起的环境岩土工程问题，并探讨可行的解决方法。

关键词：环境岩土工程；地下空间；扰动理论；工程环境中图分类号：ＴＵ３７；Ｇ４文献标识码：Ａ文章编号：１６７３—０８３６（２００９）增２—１４５５—０４ＤｉｓｃｕｓｓｉｏｎｏｎｔｈｅＥｎｖｉｒｏｎｍｅｎｔａｌＧｅｏｔｅｃｈｎｉｃａｌＥｎｇｉｎｅｅｒｉｎｇＰｒｏｂｌｅｍｓａｂｏｕｔｔｈｅＤｅｖｅｌｏｐｍｅｎｔａｎｄＵｔｉｌｉｚａｔｉｏｎｏｆｔｈｅＵｎｄｅｒｇｒｏｕｎｄＳｐａｃｅｉｎＧｕａｎｇｚｈｏｕＬＩＹｕ—ｈｕｉ，ＺＨＡＮＧＪｉ—ｃｈａｏ，ＤＩＮＧＸｉａｏ—ｍｉｎ．ＧＯＮＧＪｉａｎ（Ｃｏ／／孵ｇｅｏｆＣｉｖｉｌＥｎｇｉｎｅｅｒｉｎｇ．Ｇｕａｎｇｚｈｏｕ‰沁砧酊．Ｃ．ｕａｎｇｚｈｏｕ５１０００６。

Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｄｅｖｅｌｏｐｍｅｎｔａｎｄｕｔｉｌｉｚａｔｉｏｎｏｆｕｒｂａｎｕｎｄｅｒｇｒｏｕｎｄ８ｐａＰＡ：ａｒｅｉｎｆａｖｏｒｏｆｐｅｒｆｅｃｔｉｎｇｔｈｅｕｒｂａｎｆｕｎｃ－ｔｉｏｎｓａｎｄｍａｋｅｆｕｌｌｏｆｔｈｅｃｉｔｙ§ｓｏｃｉａｌｂｅｎｅｆｉｍ－ｅｎｖｉｒｏｎｍｅｎｔａｌａｎｄｅｃｏｎｏｍｉｃｂｅｎｅｆｉｍ．Ｔｈｅｄｅｆｉｎｉｔｉｏｎｏｆｔｈｅｅｎｖｉ·ｒｏｎｍｅｎｔａｌｇｅｏｔｅｃｈｎｏｌｏｇｙｉｓｄｅｓｃｒｉｂｅｄｉｎｔｈｉｓｐａｐｅｒ－ａｎｄｔｈｅｅｎｖｉｒｏｎｍｅｎｔａｌｐｒｏｂｌｅｍｓｆａｃｅｄｉｎｔｈｅｄｅｖｅｌｏｐｍｅｎｔｏｆｔｈｅｕｒｂａｎｕｎｄｅｒｇｒｏｕｎｄｓｐａｃｅｂｅｌｏｎｇｔｏｔｈｅｅｎｖｉｒｏｎｍｅｎｔａｌｇｅｏｔｅｃｈｎｉｃａｌｐｒｏｂｌｅｍｓｉｎｍｉｃｒｏｅｎｖｉｍｎｍｅｎｔ．Ｔｈｒｏｕｇｈｂｒｉｅｆｄｅ－ｓｃｆｉｐｆｉｏｎｏｆｔｈｅｇｅｏｌｏｇｉｃａｌｅｎｖｉｒｏｎｍｅｎｔｉｎＧｕａｎｇｚｈｏｕ－ｔｈｅｅｎｖｉｒｏｎｍｅｎｔａｌｇｅｏｔｅｅｈｎｉｃａｌｐｒｏｂｌｅｍｓｗｈｉｃｈｄｕｅｔｏｔｈｅｆｏｕｎ－ｄａｆｉｏｎｐｉｔｃｏｎｓｔｒｕｃｔｉｏｎ－ｔｕｎｎｅｌｃｏｎｓｔｒｕｃｔｉｏｎ．ｅａｒｔｈｗｏｒｋａｎｄｓｉｌｔ－且８ｗｅｌｌｔｈｅｅａｒｔｈｑｕａｋｅｐｕｔｆｏｒｗａｒｄ．ｉｎａｃｌｄｉ—ｔｉｏｎ－ｔｈｅｆｅａｓｉｂｌｅｓｏｌｕｔｉｏｎｍｅｔｈｏｄｉｓａｌｓｏｄｉｓｃｕｓｓｅｄ．Ｋｅｙｗｏｒｄｓ：ｅｎｖｉｒｏｎｍｅｎｔａｌｇｅｏｔｅｃｈｎｉｅａｌｅｎｇｉｎｅｅｒｉｎｇ；ｕｎｄｅｒｇｒｏｕｎｄｓｐａｃｅ；ｐｅｒｔｕｒｂａｔｉｏｎｔｈｅｏｒｙ；ｅｎｇｉｎｅｅｒｉｎｇｅｎｖｉｒｏｎ－ｍｅｒｉｔ１前言开发利用城市地下空间有利于完善城市功能，充分发挥城市的社会效益、环境效益和经济效益，实现城市经济发展与人口、资源、环境相协调的可持续发展的重要途径¨寸Ｊ。

简述国内、外地下空间开发利用的现状一．国外城市地下空间开发利用的现状特点国外城市地下空间大规模开发利用起步早，已经历了大约150多年的发展历程，经验成熟。

（一）欧美等国城市大规模开发地下空间始于建设地铁并大力发展城市地铁（二）第二世界大战中，战略轰炸成为战争的重要样式，巨大的平民伤亡和财产损失，使各交战国充分认识加强民防建设，修建地下防护设施的重要地位和作用。

（三）城市注重立体开发，充分利用地下空间，建设多功能四通八达的地下城从地铁交通工程、大型建筑物向地下的自然延伸发展到复杂的地下综合体，再到地下城，形成与地下快速轨道交通系统相结合的地下街人流疏散休闲购物工程。

市政设施从地下供、排水管网发展到地下大型供水系统，地下大型能源供应系统，地下大型排水及污水处理系统，地下生活垃圾的清除、处理和回收系统，以及地下综合管线廊道（共同沟）。

公共建筑转向地下发展：如公共图书馆和大学图书馆、会议中心、展览中心以及体育馆、音乐厅、大型实验室等文化体育教育设施。

地下建筑的内部空间环境质量，防灾措施以及运营管理都达到了较高的水平。

（四）值得参考借鉴的国家事例各个国家的地下空间开发利用在其发展过程中形成了各自独有的特色。

了解其特色和经验，对我们具有重要的参考价值。

日本的经验作法、特点国土狭小，城市用地紧张，地下空间的综合利用虽比北欧等国起步晚，但是地下街道、地下车站、地下铁道、地下商场、地下共同沟的建设规模，成熟程度已居世界领先地位。

地下街建设规模大，抗灾能力强。

日本的地下共同沟建设经验成熟，建设数量居于世界前列的国家之一。

瑞典的经验作法、特点地质条件良好，是地下空间开发利用的先进地区，地下空间的利用与民防工程的结合，实现平战兼容是其突出特点。

在地下空间利用方面，除了住宅的地下室及城市设施外，利用坚固的岩石洞穴建设城市构筑物，地下商城、地下街道、地铁隧道、公用设施沟、停车场、空调设施及地下的污水处理场，地下工厂、地下核电站、石油储罐、食品仓库及地下避难所等。

渝规发〔2008〕22号重庆市规划局关于发布《重庆市城乡规划地下空间利用规划导则（试行）》的通知各处室、分局，局属各事业单位，各区县建委（规划局），各规划设计单位：《重庆市城乡规划地下空间利用规划导则（试行）》已经审查通过，现予以发布，请参照执行，并请将执行应用中发现的问题及时反馈到市局总规处。

（注：本导则已同时在局内网和外网上发布，请自行下载。

）特此通知附件1：《重庆市城乡规划地下空间利用规划导则（试行）》二OO八年一月二十八日主题词：城乡规划规划导则通知重庆市规划局办公室 2008年1月31日印发（共印100份）重庆市城乡规划地下空间利用规划导则（试行）重庆市规划局二〇〇七年十二月前言为进一步加强城乡规划编制与管理的科学化、规范化、法制化，根据《重庆市城乡规划事业“十一五”规划行动方案》的统一部署，《重庆市地下空间利用规划导则》编制组分别与重庆市公安消防局、重庆市轨道公司等相关部门进行了座谈，并收集到相关的基础资料。

通过分析研究，认真总结实践经验，并参照借鉴了日本、香港、上海、深圳等经济发达地区的同类技术标准，通过组织专家论证，在广泛征求各有关管理部门、规划设计院所等意见的基础上，编制本导则。

本导则的主要内容有：1、总则；2、地下空间利用的一般规定；3、地下街；4、地下交通设施；5、地下管线综合管沟；6、人防平战结合工程；7、地下空间防灾；8、地下空间的环境建设；9、地下空间的地面附属设施；10、名词解释。

根据建设部建标[2000]87号文《关于印发〈工程建设标准强制性条文〉管理工作的暂行规定》的要求，正文中用黑体字注明了本导则中涉及相关国家标准强制性条款内容。

本导则在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给重庆市规划设计研究院（单位地址：渝北区新牌坊新南路9号；邮编：401147），以便在今后修改时参考和吸纳。

本导则主编单位：重庆市规划设计研究院本导则主要起草人：罗江帆、蒋航、于林金、谢宗阳目录1.总则 (1)2.地下空间利用的一般规定 (2)3.地下街 (4)3.1地下街的定义 (4)3.2地下街的选址原则 (4)3.3地下街类型与组合方式 (4)3.4地下街的建设标准 (6)4.地下交通设施 (8)4.1地下轨道交通 (8)4.2换乘枢纽（地下部分） (9)4.3人行地道 (9)4.4地下停车场（库） (10)5.地下管线综合管沟 (12)5.1适用范围 (12)5.2一般规定 (12)6.人防平战结合工程 (14)6.1一般原则 (14)6.2规划要求 (14)7.地下空间防灾 (15)7.1防火 (15)7.2防水 (15)7.3防震 (17)7.4防战争灾害 (17)8.地下空间的环境建设 (18)8.1地下空间的通风 (18)8.2地下空间的人性化建设 (19)9.地下空间的地面附属设施 (20)10.名词解释 (21)本导则用词说明 (22)附：补充说明与参考文献 (23)1.总则1.0.1 为了加强对重庆市地下空间利用的规划管理和技术指导，合理开发城乡地下空间资源，根据国家和重庆市有关法律、法规、技术标准和规范，并结合重庆市发展的实际，编制本导则。

谈地下空间利用规划评估的方法
地下空间利用规划评估是指对地下空间利用项目进行全面评估，包括项目的可行性、技术、经济、社会和环境等方面的评估。

下面将介绍一些常用的地下空间利用规划评估的方法：
1. 可行性评估：可行性评估是对地下空间利用项目进行技术可行性、经济可行性和社会可行性的评估。

技术可行性评估主要包括基础设施的条件、工程技术标准和施工技术等方面的评估；经济可行性评估主要包括项目的投资回收期、财务评估和社会效益评估等方面的评估；社会可行性评估主要包括项目对周边环境的影响、社会稳定性和安全性等方面的评估。

2. 地质情况评估：地质情况评估是对地下空间利用项目所处地质条件的评估。

地质情况评估主要包括地下水位、地下水质、地质构造、地下岩体稳定性等方面的评估。

这些评估结果对于地下空间设计和施工具有重要意义。

3. 环境评估：环境评估是对地下空间利用项目对自然环境和人类环境的影响进行评估。

环境评估主要包括噪音、振动、空气污染、水污染等方面的评估。

评估结果将为项目设计和施工提供环境保护措施和管理建议。

4. 风险评估：风险评估是对地下空间利用项目存在的各种风险进行评估。

风险评估主要包括地质灾害风险、地下水渗漏风险、火灾风险、爆炸风险等方面的评估。

评估结果将为项目设计和施工提供风险预警和应急预案。

地下空间利用规划评估的方法主要包括可行性评估、地质情况评估、环境评估、风险评估、社会影响评估和可持续性评估。

这些评估方法将为地下空间利用项目的设计和施工提供重要的参考和决策依据。

城市地下空间测绘技术方法介绍随着城市化的加速发展和人口的不断增长，城市地下空间的利用变得越来越重要。

地下空间包括地下管线、地下交通、地下设施等各种复杂的结构。

因此，精确地绘制城市地下空间的地图成为了一项紧迫的任务。

下面将介绍几种常用的城市地下空间测绘技术方法。

一、地面测量仪器第一种常用的测绘技术是使用地面测量仪器。

这种方法通过使用全站仪、测距仪和全自动水平仪等工具，可以获取地下空间的高程和坐标信息。

这些工具能够快速而准确地得出地下空间的三维数据。

然而，这种方法依赖于人力和设备，测量工作需要大量的时间和资源。

二、地球物理勘探技术地球物理勘探技术是另一种常用的测绘方法。

通过利用地下空间的物理特性，比如电磁性、声波反射和重力场变化等，可以推断出地下空间的结构和特征。

这种方法有助于了解地下管线和地下设施的分布状况。

然而，地球物理勘探技术的缺点是需要专业知识和仪器，以及较长的数据分析时间。

三、地下雷达技术地下雷达技术是一种非侵入性的测绘方法，可以快速而准确地获取地下空间的信息。

这种技术利用雷达波束穿过地下，并测量反射回来的信号，从而得出地下结构的图像。

地下雷达技术尤其适用于寻找地下管线和地下设施。

然而，在复杂地质环境中，地下雷达的数据解释会受到一定的限制。

四、地下摄影技术近年来，地下摄影技术得到了快速发展。

通过使用无人机和特殊的摄影设备，可以获取高清晰度的地下图像。

这种技术可以直观地显示出地下空间的细节和结构，为城市规划和管理提供了重要的参考。

然而，地下摄影技术需要专业的知识和设备，并且在复杂地下结构的测绘中存在一些挑战。

总结起来，城市地下空间的测绘技术方法多种多样，各有优劣。

选择合适的方法需要根据具体的情况和需求来决定。

随着技术的不断进步和创新，我们可以期待未来出现更加先进和高效的地下空间测绘方法。

这将为城市规划和管理提供更加准确和详细的地下空间信息，为人们的生活带来更大的便利和安全。

地下建筑设计规范1. 引言本文档旨在为地下建筑的设计提供规范和指导，以确保地下建筑的安全、耐久性和可持续性。

地下建筑设计应符合以下要求。

2. 地下空间规划2.1. 地下空间的利用应符合城市规划和土地利用规划的要求。

2.2. 地下空间的设计应考虑功能的合理布局和人员流动的便捷性。

3. 结构设计3.1. 地下结构应具备足够的承载力和抗震能力，遵循建筑结构设计规范。

3.2. 地下建筑的结构设计应考虑地质条件、地下水位等因素，确保稳定性和安全性。

4. 空气质量和通风4.1. 地下空间应具备良好的通风系统，以确保空气质量和人员健康。

4.2. 地下空间应适当考虑防潮、防水、防霉等问题，确保室内环境的舒适性。

5. 消防安全5.1. 地下建筑应配备适当的消防设施和系统，确保火灾安全。

5.2. 地下空间的消防通道和应急出口应设置合理，并符合相关的消防规范。

6. 照明设计6.1. 地下空间应考虑合理的照明设计，以确保良好的视觉环境和人员安全。

6.2. 照明系统的选用应符合照明设计规范，具备节能和环保的特点。

7. 电气系统设计7.1. 地下建筑的电气系统应符合相关的电气设计规范，保证供电安全和可靠性。

7.2. 地下空间的电气设备和线路应合理布局，避免电磁干扰和故障风险。

8. 其他要求8.1. 地下建筑的设计和施工应符合国家和地方的法律法规要求。

8.2. 设计过程中应充分考虑可持续发展的原则和环保要求。

9. 结论地下建筑设计规范的制定和遵守，对于地下建筑的安全和可持续发展具有重要意义。

本文档提供了一些基本要求和指导，以帮助设计师在地下建筑设计过程中考虑各个方面的因素，提高设计的质量和可靠性。

注：本文档所述内容仅供参考，具体设计应根据实际情况进行调整和完善。

地下⼯程复习题参考地下⼯程复习题：1.地下⼯程按使⽤功能分类主要有哪些？地下交通⼯程：地下铁道，公路（隧道）；市政管道⼯程：地下给（排）⽔管道，通讯；地下⼯业建筑：地下核电站，⽔电站⼚房；地下民⽤建筑：地下商业街，地下医院；地下军事⼯程：⼈防掩蔽部，地下军⽤品仓库；地下仓储⼯程：地下粮，油，⽔，药物等物资仓库，地下车库；地下娱乐⽂化设施：图书馆，博物馆；地下体育设施：篮球场，乒乓球场；2.地下⼯程按施⼯⽅法分有哪些？浅埋明挖法地下⼯程，盖挖逆作法地下⼯程，矿⼭法隧道，盾构法隧道，顶管法隧道，沉管法隧道，沉井（箱）基础⼯程等3.地下空间的环境特点有哪些？⾼防护性，热稳定性，易封闭性，内部环境易控性，低能耗性，其它还要不利的⽅⾯，如：恒湿型，⽓密性，不易开拓性等。

4.地下空间功能规划的内容？（1）基础与重点层次：城市地下空间开发利⽤的动因，在于城市化引起的城市⼈⼝激增和城市基础实施相对落后之间的⽭盾，城市地下空间开发利⽤的⽬的，⾸先应在于加强和完善城市基础设施的功能，并由此⽽构成城市地下空间开发利⽤功能上的基础与重点层次，主要体现的建设，如：地下交通设施，能源系统，城市防灾设施等；（2）中间层次：城市地下空间的功能应与城市总体职能或城市特定功能区的职能相协调，并由此⽽构成了城市地下空间开发利⽤的中间层次，这⼀层次，城市地下空间资源往往被作为城市上部空间资源的补充⽽加以开发利⽤，如：风景游览和休闲疗养城市的⼈流集中，第三产业所占⽐重较⼤，通常表现为地下娱乐设施，商业设施等；（3）发展层次：是与未来建设⽣态型，节能型城市的发展趋势相⼀致，与城市的可持续发展相协调的地下空间开发利⽤。

如：地下医院，地下学校等。

5.城市地下空间形态的构成要素有哪些？点状地下空间设施，线状地下空间设施，由点状与线状地下空间设施所构成的较⼤⾯积的⾯状地下空间设施以及地下空间发展轴。

6.试述荷载结构法、地层结构法的基本含义。

荷载结构法：地层对于地下结构作⽤只是产⽣作⽤在结构上的荷载（包括主动的地层⼟压⼒和被动弹性地层抗⼒），⽤结构⼒学⽅法计算衬砌在荷载作⽤下产⽣的内⼒和变形，⼜称为结构⼒学法。

土木工程中的地下空间利用地下空间利用已经成为现代土木工程中重要的一部分。

随着城市化的推进和土地资源的有限，利用地下空间已经成为解决人口增长和城市发展的有效手段之一。

本文将介绍土木工程中地下空间的利用方式及其优点。

一、地下车库地下车库是地下空间利用的一个典型案例。

它们通常位于建筑物或地下商场的底部，用于存放汽车，解决城市停车难的问题。

地下车库利用地下空间，不仅能够节省地面空间，还可提高城市的整体美观度。

此外，地下车库具有防止车辆被盗、防止恶劣天气影响以及提高交通流畅度的优点。

二、地下商城地下商城是地下空间利用的另一个重要方面。

与传统的地面商场相比，地下商城在城市土地有限的情况下提供了更多的商业机会。

地下商城通常位于地铁站或办公楼周围，为城市居民提供了便利的购物场所。

地下商城还能够利用地下空间来设置绿化带和休闲区，提供舒适的购物环境。

三、地下通道地下通道是城市交通规划中常见的组成部分。

它们可以连接不同的建筑物，使人们在不受天气影响的情况下方便地移动。

地下通道还可以提供避难所，在紧急情况下为人们提供安全的逃生通道。

与地面道路相比，地下通道减少了交通拥堵和事故风险，提高了城市的交通效率。

四、地下储存地下储存是土木工程中常见的地下空间利用方式之一。

它可以用于储存水资源、石油、天然气等。

地下储存不仅能够避免对地面空间的占用，还可以保护储存物品，减少对环境的污染。

地下储存还可以有效地利用地下空间，满足不同行业的需求，提高资源利用效率。

五、地下设施除了以上提到的应用，地下空间还可以用于建设各种地下设施，如地下矿井、地下污水处理厂等。

这些设施既可以满足城市发展的需求，又可以避免对地面环境的干扰。

地下设施的建设还可以优化城市规划，提高资源利用效率。

总结：地下空间利用在土木工程中发挥着重要的作用。

通过地下车库、地下商城、地下通道、地下储存和地下设施的建设，可以有效地解决城市化进程中面临的土地有限和资源短缺的问题。

利用地下空间不仅提高了土地利用效率，还提升了城市的整体品质。
