伺服电机的发展前景

伺服系统的发展伺服系统在机电设备中具有重要的地位，下面简单谈谈其发展历程：（1）直流伺服系统伺服系统的发展经历了由液压到电气的过程。

电气伺服系统根据所驱动的电机类型分为直流（DC）伺服系统和交流（AC）伺服系统。

50年代，无刷电机和直流电机实现了产品化，并在计算机外围设备和机械设备上获得了广泛的应用。

70年代则是直流伺服电机的应用最为广泛的时代。

（2）交流伺服系统从70年代后期到80年代初期，随着微处理器技术、大功率高性能半导体功率器件技术和电机永磁材料制造工艺的发展及其性能价格比的日益提高，交流伺服技术—交流伺服电机和交流伺服控制系统逐渐成为主导产品。

交流伺服驱动技术已经成为工业领域实现自动化的基础技术之一，并将逐渐取代直流伺服系统。

交流伺服系统按其采用的驱动电动机的类型来分，主要有两大类:永磁同步（SM型）电动机交流伺服系统和感应式异步（IM型）电动机交流伺服系统。

其中，永磁同步电动机交流伺服系统在技术上已趋于完全成熟，具备了十分优良的低速性能，并可实现弱磁高速控制，拓宽了系统的调速范围，适应了高性能伺服驱动的要求。

并且随着永磁材料性能的大幅度提高和价格的降低，其在工业生产自动化领域中的应用将越来越广泛，目前已成为交流伺服系统的主流。

感应式异步电动机交流伺服系统由于感应式异步电动机结构坚固，制造容易，价格低廉，因而具有很好的发展前景，代表了将来伺服技术的方向。

但由于该系统采用矢量变换控制，相对永磁同步电动机伺服系统来说控制比较复杂，而且电机低速运行时还存在着效率低，发热严重等有待克服的技术问题，目前并未得到普遍应用。

系统的执行元件一般为普通三相鼠笼型异步电动机，功率变换器件通常采用智能功率模块IPM。

为进一步提高系统的动态和静态性能，可采用位置和速度闭环控制。

三相交流电流的跟随控制能有效地提高逆变器的电流响应速度，并且能限制暂态电流，从而有利于IPM的安全工作。

速度环和位置环可使用单片机控制，以使控制策略获得更高的控制性能。

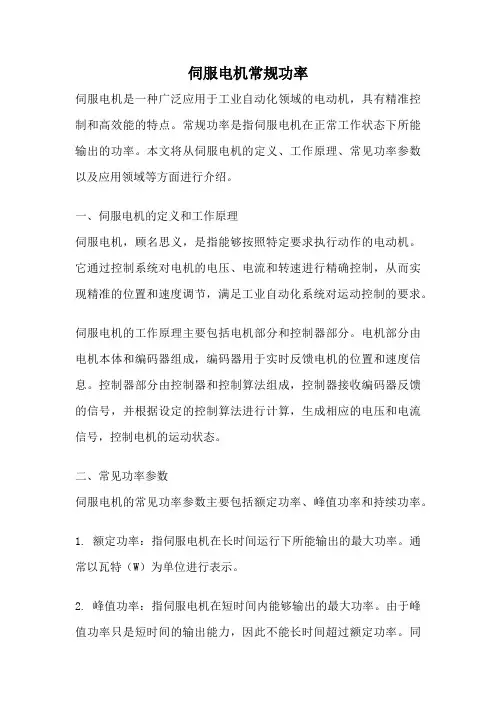

伺服电机常规功率伺服电机是一种广泛应用于工业自动化领域的电动机，具有精准控制和高效能的特点。

常规功率是指伺服电机在正常工作状态下所能输出的功率。

本文将从伺服电机的定义、工作原理、常见功率参数以及应用领域等方面进行介绍。

一、伺服电机的定义和工作原理伺服电机，顾名思义，是指能够按照特定要求执行动作的电动机。

它通过控制系统对电机的电压、电流和转速进行精确控制，从而实现精准的位置和速度调节，满足工业自动化系统对运动控制的要求。

伺服电机的工作原理主要包括电机部分和控制器部分。

电机部分由电机本体和编码器组成，编码器用于实时反馈电机的位置和速度信息。

控制器部分由控制器和控制算法组成，控制器接收编码器反馈的信号，并根据设定的控制算法进行计算，生成相应的电压和电流信号，控制电机的运动状态。

二、常见功率参数伺服电机的常见功率参数主要包括额定功率、峰值功率和持续功率。

1. 额定功率：指伺服电机在长时间运行下所能输出的最大功率。

通常以瓦特（W）为单位进行表示。

2. 峰值功率：指伺服电机在短时间内能够输出的最大功率。

由于峰值功率只是短时间的输出能力，因此不能长时间超过额定功率。

同样以瓦特（W）为单位进行表示。

3. 持续功率：指伺服电机在长时间运行下能够持续输出的功率。

持续功率一般要低于额定功率，以保证电机的长时间稳定运行。

三、伺服电机的应用领域伺服电机广泛应用于工业自动化领域，其精准的位置和速度控制能力使其适用于各种需要高精度运动控制的场合。

以下是伺服电机的一些常见应用领域。

1. 机床行业：伺服电机在机床行业中被广泛应用于数控机床、加工中心等设备中，能够实现工件的高精度加工和复杂轮廓的切削加工。

2. 自动化生产线：伺服电机在自动化生产线中用于控制输送装置、机械手臂等设备的运动，能够实现产品的高速稳定生产。

3. 机器人领域：伺服电机是机器人关节驱动的重要组成部分，能够实现机器人的高速、高精度运动，提高机器人的工作效率和灵活性。

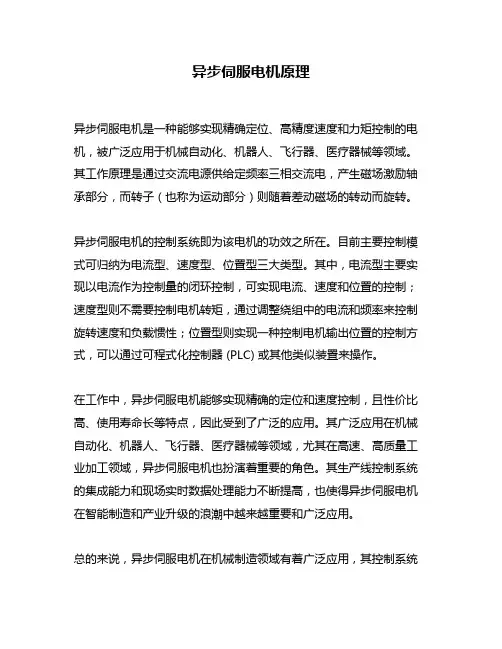

异步伺服电机原理
异步伺服电机是一种能够实现精确定位、高精度速度和力矩控制的电机，被广泛应用于机械自动化、机器人、飞行器、医疗器械等领域。

其工作原理是通过交流电源供给定频率三相交流电，产生磁场激励轴承部分，而转子（也称为运动部分）则随着差动磁场的转动而旋转。

异步伺服电机的控制系统即为该电机的功效之所在。

目前主要控制模式可归纳为电流型、速度型、位置型三大类型。

其中，电流型主要实现以电流作为控制量的闭环控制，可实现电流、速度和位置的控制；速度型则不需要控制电机转矩，通过调整绕组中的电流和频率来控制旋转速度和负载惯性；位置型则实现一种控制电机输出位置的控制方式，可以通过可程式化控制器 (PLC) 或其他类似装置来操作。

在工作中，异步伺服电机能够实现精确的定位和速度控制，且性价比高、使用寿命长等特点，因此受到了广泛的应用。

其广泛应用在机械自动化、机器人、飞行器、医疗器械等领域，尤其在高速、高质量工业加工领域，异步伺服电机也扮演着重要的角色。

其生产线控制系统的集成能力和现场实时数据处理能力不断提高，也使得异步伺服电机在智能制造和产业升级的浪潮中越来越重要和广泛应用。

总的来说，异步伺服电机在机械制造领域有着广泛应用，其控制系统
的功效不断提高，应用也不断扩大，为高速、高精度、高质量的现代机械制造提供了有力支持。

未来，随着智能制造和产业升级的进一步推进，异步伺服电机的应用前景将更加广阔。

基于伺服电机的机器人轨迹规划与控制伺服电机是一种将电信号转化为机械运动的装置，广泛应用于机器人领域。

基于伺服电机的机器人轨迹规划与控制是一个重要的研究方向。

本文将探讨伺服电机在机器人轨迹规划和控制中的应用，并介绍其中的关键技术和挑战。

一、轨迹规划1.1 机器人轨迹规划的概念机器人轨迹规划是指确定机器人在给定任务下的运动路径。

通过合理规划机器人的轨迹，可以实现高效、精确的运动控制，在各种任务中发挥重要作用。

伺服电机作为机器人的驱动装置，能够提供高精度高速的运动控制，因此在轨迹规划中起到关键作用。

1.2 常用的轨迹规划算法目前，常用的机器人轨迹规划算法包括插值法、最优化方法、规划器法等。

其中，插值法是最基本的方法，通过在给定的路径点之间进行插值，生成平滑的轨迹。

最优化方法利用优化理论，通过最小化运动代价函数，得到最优的轨迹。

规划器法则是利用特定的规划器，根据给定的任务，生成合适的轨迹。

二、控制方法2.1 伺服电机的控制原理伺服电机的控制原理是通过对电机的电流、速度或位置进行控制，实现对机器人的精确运动控制。

为了准确控制伺服电机，通常需要采用闭环控制方法，即通过传感器反馈信息对电机进行控制。

常用的控制方法包括比例积分控制（PID控制）和模糊控制等。

2.2 伺服电机控制在机器人轨迹规划中的应用伺服电机控制在机器人轨迹规划中起到了重要作用。

通过精确控制伺服电机的位置或速度，可以保证机器人在轨迹规划过程中的准确运动。

同时，伺服电机的高响应速度和精度也为轨迹规划提供了更大的灵活性和可行性。

三、挑战与展望3.1 挑战伺服电机在机器人轨迹规划与控制中面临一些挑战。

首先，伺服电机的精确控制需要高性能的控制算法和硬件设备支持。

其次，机器人运动的不确定性和非线性使得轨迹规划和控制更加困难。

此外，多自由度机器人轨迹规划与控制的复杂性也是一个挑战。

3.2 展望随着机器人技术的不断发展，伺服电机的应用前景也愈发广阔。

未来，我们可以期待更高性能、更智能的伺服电机和相关控制算法的出现。

伺服电机工作原理伺服电机是一种能够从外部输入控制信号来控制运动和位置的电动机，通常用于需要高精度和高性能的工业设备和机械上。

它通过内部的反馈系统，能够实现精准的位置控制，因此在自动化生产线、机器人、CNC机床等方面得到广泛应用。

本文将介绍伺服电机的工作原理及其主要特点。

一、伺服电机的工作原理1. 伺服电机的组成伺服电机主要由电机、编码器、控制器和驱动器组成。

电机作为动力源，由编码器返回转动信息，控制器根据设定的位置信息与实际位置信息进行比较并产生控制信号，驱动器将控制信号转换成电流输出给电机，从而控制电机的转动。

2. 控制原理伺服电机的控制原理是通过控制器根据输入的命令信号和反馈的位置信息，来调整电机的转速和位置，使之与指令位置保持一致。

当指令位置发生变化时，控制器将根据编码器的反馈信息来调整电机的转速和方向，直至达到设定的位置要求。

3. 反馈系统伺服电机的关键在于其内部的反馈系统，通过编码器等装置实时地获取电机的角度信息，反馈给控制器，从而使控制系统能够实时调整电机的转速和位置，以达到预定的要求。

这种闭环控制系统能够帮助伺服电机实现非常精准的位置控制。

二、伺服电机的特点1. 高精度伺服电机能够实现非常高的位置控制精度，通常在微米级别，因此在需要精密定位的领域得到广泛应用，例如在半导体生产设备、医疗器械、光学设备等方面都能见到其身影。

2. 高性能伺服电机能够实现快速响应和高速度输出，通常具有较大的功率密度，能够在较短的时间内完成对位置的控制，因此在需要高效率和高性能的设备上得到广泛应用。

3. 灵活性伺服电机可以通过控制器对其运动规律进行灵活的调整和设定，能够适应各种复杂的运动轨迹和工作要求，因此在很多需要多功能和自适应性的设备中被广泛应用。

4. 自动化伺服电机能够与控制系统紧密结合，实现自动化控制，例如在自动化生产线上，通过与PLC等控制系统的配合，能够实现复杂的生产过程的自动化控制。

以上是关于伺服电机工作原理的简要介绍，伺服电机的应用领域非常广泛，随着工业自动化的发展，伺服电机将会在更多的领域得到应用，相信随着技术的不断创新，伺服电机在未来将会有更加广阔的发展前景。

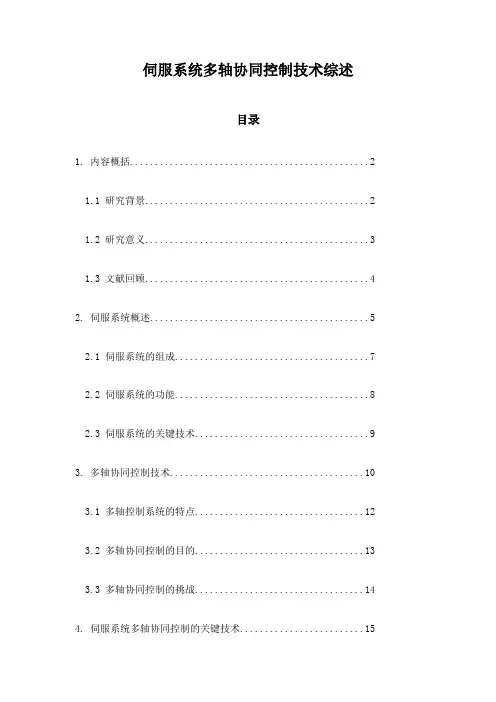

伺服系统多轴协同控制技术综述目录1. 内容概括 (2)1.1 研究背景 (2)1.2 研究意义 (3)1.3 文献回顾 (4)2. 伺服系统概述 (5)2.1 伺服系统的组成 (7)2.2 伺服系统的功能 (8)2.3 伺服系统的关键技术 (9)3. 多轴协同控制技术 (10)3.1 多轴控制系统的特点 (12)3.2 多轴协同控制的目的 (13)3.3 多轴协同控制的挑战 (14)4. 伺服系统多轴协同控制的关键技术 (15)4.1 控制策略 (17)4.1.1 传统控制策略 (19)4.1.2 先进控制策略 (20)4.2 动态模型与仿真 (21)4.3 参量辨识与估计 (23)4.4 实时控制算法 (24)4.5 通信与同步技术 (26)4.6 故障检测与容错控制 (27)5. 伺服系统多轴协同控制的应用 (29)5.1 机械自动化领域 (30)5.2 航空航天领域 (31)5.3 机器人技术 (32)5.4 其他领域 (33)6. 伺服系统多轴协同控制的发展趋势 (35)7. 总结与展望 (36)1. 内容概括本文档旨在对伺服系统多轴协同控制技术进行全方位的综述，伺服系统是现代自动化技术和工业控制的核心组成部分，它涉及到电机驱动、控制系统、反馈机制等多个领域，对于提高生产效率、提升产品质量具有重要作用。

多轴协同控制技术则是伺服系统中的一个高级应用，它要求系统能够同时控制多个伺服轴，以实现高精度、高效率、高可靠性的运动控制，这在航空航天、机器人技术、精密机床等领域具有重要应用价值。

1.1 研究背景随着工业自动化水平的不断提升，对机器人、自动化生产线等领域的多轴协同控制需求日益增长。

伺服系统作为精确运动控制的关键部件，在多轴协同控制中扮演着至关重要的角色。

多轴伺服系统面临着复杂性的挑战，包括协调各轴的运动路径、控制精度、响应速度、实时性以及鲁棒性等多个方面。

控制精度和响应速度不足:尤其在高速、高精度运动的情况下，多轴系统的控制精度和响应速度难于满足更复杂的应用需求。

5KW的交流伺服电机简介交流伺服电机是一种常见的动力装置，广泛应用于工业自动化和机械运动控制领域。

本文将介绍一款5KW的交流伺服电机的基本原理、工作方式和应用场景。

一、原理交流伺服电机是通过将交流电转化为机械能来实现运动控制的装置。

其工作原理基于电磁感应和控制电路的配合。

交流伺服电机由三相交流电源驱动，其中的感应器将电源提供的交流电转化为旋转磁场。

控制电路中的编码器检测电机的转速和位置，并通过反馈信号控制交流电的频率和相位，从而实现精确的运动控制。

二、工作方式5KW的交流伺服电机可通过编程进行控制，实现多种工作方式。

以下是常见的几种工作方式：1.位置控制：通过设定目标位置，电机将根据编码器反馈的信息精确地控制自身的位置。

这种方式适用于需要精确定位的场景，比如数控机床、印刷设备等。

2.转速控制：通过设定目标转速，电机将根据编码器反馈的信息精确地控制自身的转速。

这种方式适用于需要特定转速的场景，比如风扇、泵等。

3.力矩控制：通过设定目标力矩，电机将根据编码器反馈的信息精确地控制自身的输出力矩。

这种方式适用于需要特定力矩的场景，比如机械臂、输送带等。

三、应用场景5KW的交流伺服电机广泛应用于以下领域：1.工业机械：在机械加工、自动化生产线等领域，交流伺服电机被用于驱动各种机械部件，比如滚筒、输送带、夹具等。

2.机器人技术：交流伺服电机是机器人运动控制的重要组成部分。

在机器人工程中，它们被用于驱动机器人的关节，实现精确的运动和姿态调整。

3.医疗设备：在医疗设备中，交流伺服电机被用于驱动高精度控制的机械部件，比如手术机械臂、CT扫描仪等。

4.纺织工业：交流伺服电机被用于驱动纺织机械中的纺锤、纺织机等部件，实现精确的纺织运动。

结论5KW的交流伺服电机是一种高精度的运动控制装置，具有广泛的应用前景。

通过控制电路和编码器的配合，它可以实现位置控制、转速控制和力矩控制等多种工作方式。

在工业自动化、机器人技术、医疗设备和纺织工业等领域都有着重要的应用。

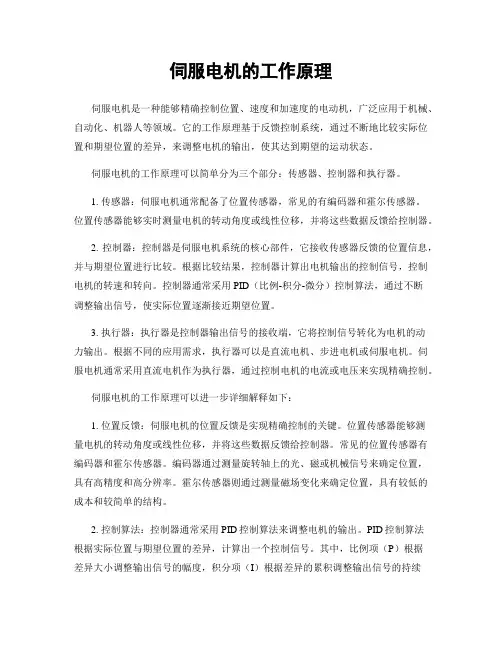

伺服电机的工作原理伺服电机是一种能够精确控制位置、速度和加速度的电动机，广泛应用于机械、自动化、机器人等领域。

它的工作原理基于反馈控制系统，通过不断地比较实际位置和期望位置的差异，来调整电机的输出，使其达到期望的运动状态。

伺服电机的工作原理可以简单分为三个部分：传感器、控制器和执行器。

1. 传感器：伺服电机通常配备了位置传感器，常见的有编码器和霍尔传感器。

位置传感器能够实时测量电机的转动角度或线性位移，并将这些数据反馈给控制器。

2. 控制器：控制器是伺服电机系统的核心部件，它接收传感器反馈的位置信息，并与期望位置进行比较。

根据比较结果，控制器计算出电机输出的控制信号，控制电机的转速和转向。

控制器通常采用PID（比例-积分-微分）控制算法，通过不断调整输出信号，使实际位置逐渐接近期望位置。

3. 执行器：执行器是控制器输出信号的接收端，它将控制信号转化为电机的动力输出。

根据不同的应用需求，执行器可以是直流电机、步进电机或伺服电机。

伺服电机通常采用直流电机作为执行器，通过控制电机的电流或电压来实现精确控制。

伺服电机的工作原理可以进一步详细解释如下：1. 位置反馈：伺服电机的位置反馈是实现精确控制的关键。

位置传感器能够测量电机的转动角度或线性位移，并将这些数据反馈给控制器。

常见的位置传感器有编码器和霍尔传感器。

编码器通过测量旋转轴上的光、磁或机械信号来确定位置，具有高精度和高分辨率。

霍尔传感器则通过测量磁场变化来确定位置，具有较低的成本和较简单的结构。

2. 控制算法：控制器通常采用PID控制算法来调整电机的输出。

PID控制算法根据实际位置与期望位置的差异，计算出一个控制信号。

其中，比例项（P）根据差异大小调整输出信号的幅度，积分项（I）根据差异的累积调整输出信号的持续时间，微分项（D）根据差异的变化率调整输出信号的变化速度。

通过不断调整PID控制器的参数，可以实现快速而稳定的位置控制。

3. 电机驱动：执行器将控制信号转化为电机的动力输出。

伺服驱动系统概述伺服驱动系统是一种用于控制机械运动的系统，其中伺服动力装置控制着执行运动的设备，如伺服电机、伺服阀、伺服活塞等。

该系统通过传感器检测和反馈设备位置、速度和力量，并通过与外部控制器通信来控制设备的运动。

伺服驱动系统在工业生产中被广泛应用，能够实现高精度、高速和高可靠性的运动控制。

它被应用于自动化机械领域，如机床、印刷机、纺织机械、自动包装机、搬运机器人等。

此外，伺服驱动系统也广泛应用于航空航天、汽车、电子设备等领域。

伺服驱动系统一般由三个基本部分组成：伺服动力装置、传感器和控制器。

伺服动力装置负责执行运动，传感器用于检测设备的位置、速度和力量，控制器用于接收传感器反馈信号，并根据预定的要求来调整伺服动力装置的运动。

伺服动力装置通常是一个伺服电机，它通过驱动机械传输部件，将电能转换为机械能，从而实现设备的运动。

伺服电机具有高精度、高功率密度和高响应速度的特点，能够满足各种工作环境和负载要求。

常见的伺服电机类型包括直流伺服电机、交流伺服电机和步进伺服电机。

传感器用于检测设备的位置、速度和力量，并将测量结果转换为电信号进行反馈。

这些传感器包括编码器、位置传感器、速度传感器和力传感器等。

编码器通过检测转子位置来确定伺服电机的位置，并将这些位置信息反馈给控制器。

位置传感器和速度传感器用于检测设备的位置和速度，并将结果反馈给控制器。

力传感器用于测量设备施加的力，并将结果反馈给控制器，以实现负载控制和力控制。

控制器是伺服驱动系统的核心部分，它接收传感器的反馈信号，并根据预定的要求来调整伺服动力装置的运动。

控制器通常由一个数字信号处理器和一个运动控制器组成。

数字信号处理器用于接收传感器的信号，并进行数学运算和控制算法的实现。

运动控制器负责控制伺服电机的速度和位置，以及其他相关参数的调整。

总之，伺服驱动系统是一种用于控制机械运动的系统，包括伺服动力装置、传感器和控制器。

它通过实时检测和反馈设备的位置、速度和力量来控制设备的运动，并实现高精度、高速和高可靠性的运动控制。

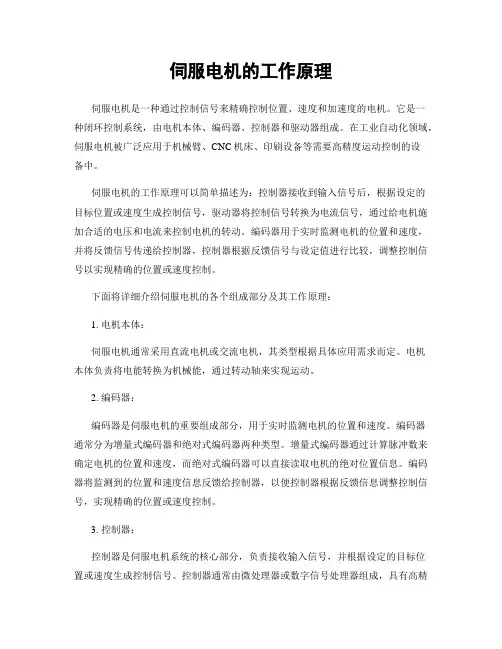

伺服电机的工作原理伺服电机是一种通过控制信号来精确控制位置、速度和加速度的电机。

它是一种闭环控制系统，由电机本体、编码器、控制器和驱动器组成。

在工业自动化领域，伺服电机被广泛应用于机械臂、CNC机床、印刷设备等需要高精度运动控制的设备中。

伺服电机的工作原理可以简单描述为：控制器接收到输入信号后，根据设定的目标位置或速度生成控制信号，驱动器将控制信号转换为电流信号，通过给电机施加合适的电压和电流来控制电机的转动。

编码器用于实时监测电机的位置和速度，并将反馈信号传递给控制器，控制器根据反馈信号与设定值进行比较，调整控制信号以实现精确的位置或速度控制。

下面将详细介绍伺服电机的各个组成部分及其工作原理：1. 电机本体：伺服电机通常采用直流电机或交流电机，其类型根据具体应用需求而定。

电机本体负责将电能转换为机械能，通过转动轴来实现运动。

2. 编码器：编码器是伺服电机的重要组成部分，用于实时监测电机的位置和速度。

编码器通常分为增量式编码器和绝对式编码器两种类型。

增量式编码器通过计算脉冲数来确定电机的位置和速度，而绝对式编码器可以直接读取电机的绝对位置信息。

编码器将监测到的位置和速度信息反馈给控制器，以便控制器根据反馈信息调整控制信号，实现精确的位置或速度控制。

3. 控制器：控制器是伺服电机系统的核心部分，负责接收输入信号，并根据设定的目标位置或速度生成控制信号。

控制器通常由微处理器或数字信号处理器组成，具有高精度的计算和控制能力。

控制器还负责接收编码器的反馈信号，并与设定值进行比较，通过调整控制信号来实现闭环控制。

4. 驱动器：驱动器将控制信号转换为电流信号，并通过给电机施加合适的电压和电流来控制电机的转动。

驱动器通常由功率放大器和电流控制器组成。

功率放大器负责放大控制信号，将其转换为足够大的电压和电流信号，而电流控制器则根据控制信号和反馈信号来调整输出电流，以实现精确的电机控制。

综上所述，伺服电机是一种通过控制信号来精确控制位置、速度和加速度的电机。

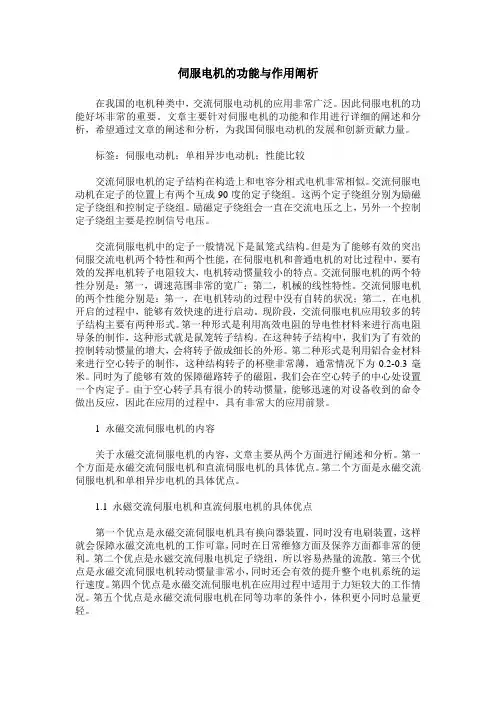

伺服电机的功能与作用阐析在我国的电机种类中，交流伺服电动机的应用非常广泛。

因此伺服电机的功能好坏非常的重要。

文章主要针对伺服电机的功能和作用进行详细的阐述和分析，希望通过文章的阐述和分析，为我国伺服电动机的发展和创新贡献力量。

标签：伺服电动机；单相异步电动机；性能比较交流伺服电机的定子结构在构造上和电容分相式电机非常相似。

交流伺服电动机在定子的位置上有两个互成90度的定子绕组。

这两个定子绕组分别为励磁定子绕组和控制定子绕组。

励磁定子绕组会一直在交流电压之上，另外一个控制定子绕组主要是控制信号电压。

交流伺服电机中的定子一般情况下是鼠笼式结构。

但是为了能够有效的突出伺服交流电机两个特性和两个性能，在伺服电机和普通电机的对比过程中，要有效的发挥电机转子电阻较大，电机转动惯量较小的特点。

交流伺服电机的两个特性分别是：第一，调速范围非常的宽广；第二，机械的线性特性。

交流伺服电机的两个性能分别是：第一，在电机转动的过程中没有自转的状况；第二，在电机开启的过程中，能够有效快速的进行启动。

现阶段，交流伺服电机应用较多的转子结构主要有两种形式。

第一种形式是利用高效电阻的导电性材料来进行高电阻导条的制作，这种形式就是鼠笼转子结构。

在这种转子结构中，我们为了有效的控制转动惯量的增大，会将转子做成细长的外形。

第二种形式是利用铝合金材料来进行空心转子的制作，这种结构转子的杯壁非常薄，通常情况下为0.2-0.3毫米。

同时为了能够有效的保障磁路转子的磁阻，我们会在空心转子的中心处设置一个内定子。

由于空心转子具有很小的转动惯量，能够迅速的对设备收到的命令做出反应，因此在应用的过程中，具有非常大的应用前景。

1 永磁交流伺服电机的内容关于永磁交流伺服电机的内容，文章主要从两个方面进行阐述和分析。

第一个方面是永磁交流伺服电机和直流伺服电机的具体优点。

第二个方面是永磁交流伺服电机和单相异步电机的具体优点。

1.1 永磁交流伺服电机和直流伺服电机的具体优点第一个优点是永磁交流伺服电机具有换向器装置，同时没有电刷装置，这样就会保障永磁交流电机的工作可靠，同时在日常维修方面及保养方面都非常的便利。

伺服电机说明书伺服电机是一种高精度、高可靠性的电机，具有精准的位置控制、速度控制和力控制能力，广泛应用于机器人、工业自动化、航空航天、医疗等领域，是现代工业自动化的重要组成部分。

本说明书旨在介绍伺服电机的基本原理、特点、安装和维护等方面，帮助用户更好地了解和应用伺服电机。

一、原理伺服电机采用反馈控制系统，通过测量输出轴位置、速度或力矩的反馈信号与控制器发出的控制信号相比较，控制输出轴的运动，使之达到所需的位置、速度或力矩。

伺服电机的控制系统包括控制器、编码器、电机驱动器等部分，其中编码器是实现位置、速度反馈的关键部件。

控制器可以根据要求输出各种控制信号，如脉冲信号、模拟信号、数字信号等，通过驱动器将信号转化为适合电机的电源信号，从而实现电机的运动控制。

二、特点1、高精度：伺服电机具有高精度的位置、速度和力控制能力，其控制精度可以达到0.001mm、0.01rpm或0.1N·m等级。

2、高可靠性：伺服电机采用闭环反馈控制，具有抗负载扰动、抗干扰、稳定性强、可靠性高等特点。

3、高动态响应：伺服电机具有快速响应、高加速度、高速度等特点，可以满足高速、高精度的运动控制需求。

4、多控制方式：伺服电机可以采用位置控制、速度控制、力矩控制等多种控制方式，可以满足不同的应用需求。

5、广泛应用：伺服电机广泛应用于机器人、工业自动化、航空航天、医疗等领域，是现代工业自动化的重要组成部分。

三、安装1、安装位置：伺服电机的安装位置应避免受到震动、热源、电磁干扰等影响，应尽量放置在平稳、通风、温度适宜的环境中。

2、接线方式：伺服电机的接线应按照驱动器的接线图连接，注意接线的正确性和接触的可靠性，以免影响电机的性能和寿命。

3、机械安装：伺服电机的机械安装应符合电机的机械参数要求，如轴向间隙、同轴度、端面平行度、轴向跳动等要求，以免影响电机的位置控制精度和运动稳定性。

四、维护1、保养注意事项：伺服电机应定期进行保养，包括清洁电机和驱动器的内部和外部，检查接线的可靠性和紧固度，防止灰尘、潮气等对电机的影响。

第1篇一、引言伺服电机作为一种高精度、高性能的电动机，广泛应用于工业自动化、机器人、数控机床等领域。

力矩控制是伺服电机应用中的关键技术之一，通过对伺服电机力矩的精确控制，可以实现各种复杂运动控制。

本文以某数控机床为例，介绍伺服电机力矩控制的应用案例。

二、案例背景某数控机床厂是一家专业生产数控机床的企业，其产品广泛应用于机械加工、汽车制造、航空航天等领域。

在产品研发过程中，客户对数控机床的加工精度、速度和稳定性提出了更高的要求。

为了满足客户需求，该厂决定采用伺服电机力矩控制技术来提升数控机床的性能。

三、伺服电机力矩控制方案1. 系统组成该数控机床伺服电机力矩控制系统主要由以下部分组成：（1）伺服电机：选用高性能伺服电机，具有高精度、高响应速度和宽调速范围等特点。

（2）伺服驱动器：选用高性能伺服驱动器，实现对伺服电机的精确控制。

（3）运动控制器：采用高性能运动控制器，实现对伺服电机的力矩控制。

（4）传感器：选用高精度力矩传感器，实时监测伺服电机力矩。

（5）上位机：采用工业控制计算机作为上位机，实现对整个系统的监控和调试。

2. 力矩控制策略（1）闭环控制：采用闭环控制策略，通过力矩传感器实时监测伺服电机力矩，并与设定值进行比较，根据误差值调整伺服电机输出力矩。

（2）PID控制：采用PID控制算法对伺服电机力矩进行调节，实现对力矩的精确控制。

（3）自适应控制：根据机床加工过程和负载变化，实时调整PID参数，提高系统鲁棒性。

四、应用效果1. 提高加工精度：通过伺服电机力矩控制，实现了对加工过程中切削力的精确控制，有效降低了加工误差，提高了加工精度。

2. 提高加工速度：伺服电机力矩控制使机床在加工过程中始终保持稳定的切削力，提高了加工速度。

3. 提高稳定性：伺服电机力矩控制使机床在加工过程中具有更好的稳定性，降低了机床振动和噪音。

4. 降低能耗：通过精确控制伺服电机力矩，实现了机床的节能降耗。

五、总结伺服电机力矩控制技术在数控机床中的应用，提高了机床的加工精度、速度和稳定性，降低了能耗，具有显著的经济效益和社会效益。

伺服驱动器的工作原理伺服驱动器是现代自动化系统中常见的一种设备，它能够控制和驱动伺服电机的运动。

伺服驱动器在许多领域都起到至关重要的作用，例如机械制造、自动化生产线、机器人技术等等。

本文将深入探讨伺服驱动器的工作原理，帮助读者更好地理解这项技术。

一、什么是伺服驱动器？伺服驱动器是一种电子设备，它通过接收输入信号，控制伺服电机的运动。

伺服电机是一种精密的电动机，通过伺服驱动器的控制，可以实现高精度、高速度和高稳定性的运动。

二、伺服驱动器的工作原理伺服驱动器的工作原理可以简单归纳为以下几个步骤：1. 接收输入信号伺服驱动器通过接收输入信号来确定所需的运动。

输入信号可以来自于用户通过各种方式发送的指令，例如按钮、键盘、计算机软件等等。

这些输入信号可以是数字信号，也可以是模拟信号。

2. 反馈系统伺服驱动器配备了反馈系统，用于实时监测伺服电机的运动状态。

反馈系统可以采用编码器或传感器等设备来获取电机的位置、速度和加速度等参数。

通过与输入信号进行比较，伺服驱动器可以调整输出电信号，以实现精确控制。

3. 控制电路伺服驱动器内部有一个控制电路，用于处理输入信号和反馈信号，并生成输出电信号。

控制电路通常采用微处理器或数字信号处理器等芯片，能够实现复杂的算法和控制策略。

根据具体的应用需求，控制电路可以有不同的设计和配置。

4. 功率放大器控制电路生成的输出信号通常是低功率信号，无法直接驱动伺服电机。

伺服驱动器还配备了功率放大器，将低功率信号转换为足够的功率，以供应给伺服电机使用。

功率放大器一般采用功率晶体管或功率集成电路等器件。

5. 输出控制信号经过功率放大器的放大，控制电路生成的输出信号变成了足够强大的电流或电压信号，可以驱动伺服电机的运动。

输出信号的形式取决于伺服电机的类型，例如直流电机、交流电机、步进电机等。

伺服驱动器的工作原理可以简单归纳为通过接收输入信号，并结合反馈信号进行控制，最终通过功率放大器输出驱动信号，以驱动伺服电机实现精密控制。
