AWG线规对照表

什么是AWG？在与众多客户洽商的时候，很多朋友都提到这个

题目。为此，特别整理了该信息以方便更多朋友们的查阅！
AWG(American Wire Gauge)实在是美制电线标准的简称，
AWG 值是导线厚度（以英寸计）的函数。

AWG
Diameter Area
Copper resistance Fusing Current
(copper)

(inch) (mm) (kcmil) (mm2)
(Ω/km) (mΩ/m) (Ω/kFT) (mΩ/ft) Preece (~10s) Onderdonk (1s) Onderdonk
(32ms)
(4/0) 0.4600 11.684 212 107 0.1608 0.04901 31 kA 173 kA

(3/0) 0.4096 10.404 168 85.0 0.2028 0.06180 24.5 kA 137 kA
(2/0) 0.3648 9.266 133 67.4 0.2557 0.07793 19.5 kA 109 kA
(1/0) 0.3249 8.252 106 53.5 0.3224 0.09827 1.9 kA 15.5 kA 87 kA
1 0.2893 7.348 83.7 42.4 0.4066 0.1239 1.6 kA 12 kA 68 kA
2 0.2576 6.544 66.4 33.6 0.5127 0.1563 1.3 kA 9.7 kA 54 kA
3 0.2294 5.827 52.6 26.7 0.6465 0.1970 1.1 kA 7.7 kA 43 kA
4 0.2043 5.189 41.7 21.2 0.8152 0.2485 946 A 6.1 kA 34 kA
5 0.1819 4.621 33.1 16.8 1.028 0.3133 795 A 4.8 kA 27 kA
6 0.1620 4.115 26.3 13.3 1.296 0.3951 668 A 3.8 kA 21 kA
7 0.1443 3.665 20.8 10.5 1.634 0.4982 561 A 3 kA 17 kA
8 0.1285 3.264 16.5 8.37 2.061 0.6282 472 A 2.4 kA 13.5 kA
9 0.1144 2.906 13.1 6.63 2.599 0.7921 396 A 1.9 kA 10.7 kA
10 0.1019 2.588 10.4 5.26 3.277 0.9989 333 A 1.5 kA 8.5 kA
11 0.0907 2.305 8.23 4.17 4.132 1.260 280 A 1.2 kA 6.7 kA
12 0.0808 2.053 6.53 3.31 5.211 1.588 235A 955 A 5.3 kA
13 0.0720 1.828 5.18 2.62 6.571 2.003 198 A 758 A 4.2 kA
14 0.0641 1.628 4.11 2.08 8.286 2.525 166 A 601 A 3.3 kA
15 0.0571 1.450 3.26 1.65 10.45 3.184 140 A 477 A 2.7 kA
16 0.0508 1.291 2.58 1.31 13.17 4.016 117 A 377 A 2.1 kA
17 0.0453 1.150 2.05 1.04 16.61 5.064 99 A 300 A 1.7 kA
18 0.0403 1.024 1.62 0.823 20.95 6.385 83 A 23 7A 1.3 kA
19 0.0359 0.912 1.29 0.653 26.42 8.051 70 A 189 A 1 kA
20 0.0320 0.812 1.02 0.518 33.31 10.15 58.5 A 149 A 834 A
21 0.0285 0.723 0.810 0.410 42.00 12.80 49 A 119 A 662 A
22 0.0253 0.644 0.642 0.326 52.96 16.14 41 A 94 A 525 A
23 0.0226 0.573 0.509 0.258 66.79 20.36 35 A 74 A 416 A
24 0.0201 0.511 0.404 0.205 84.22 25.67 29 A 59 A 330 A
25 0.0179 0.455 0.320 0.162 106.2 32.37 24 A 47 A 262 A
26 0.0159 0.405 0.254 0.129 133.9 40.81 20 A 37 A 208 A
27 0.0142 0.361 0.202 0.102 168.9 51.47


28 0.0126 0.321 0.160 0.0810 212.9 64.90
29 0.0113 0.286 0.127 0.0642 268.5 81.84
30 0.0100 0.255 0.101 0.0509 338.6 103.2
31 0.00893 0.227 0.0797 0.0404 426.9 130.1
32 0.00795 0.202 0.0632 0.0320 538.3 164.1
33 0.00708 0.180 0.0501 0.0254 678.8 206.9
34 0.00630 0.160 0.0398 0.0201 856.0 260.9
35 0.00561 0.143 0.0315 0.0160 1079 329.0
36 0.00500 0.127 0.0250 0.0127 1361 414.8
37 0.00445 0.113 0.0198 0.0100 1716 523.1
38 0.00397 0.101 0.0157 0.00797 2164 659.6
39 0.00353 0.0897 0.0125 0.00632 2729 831.8
40 0.00314 0.0799 0.00989 0.00501 3441 1049

计算公式：
千圆密耳与平方毫米 近似换算： 1 kcmil=0.507 m㎡

合集下载

AWG电缆标准

AWG电缆标准

AWG1。

英文缩写：AWG (American Wire Gauge)中文译名：美国线规分类：电信管理解释：美国区分导线直径的标准，又称B&S线程（即Brown & Sharps线程）铜线直径通常以AWG（美国导线规格）作为单位进行测量。

AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。

粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这回导致电缆更沉、更难以安装、价格也更贵。

电缆设计的挑战在于使用尽可能小直径的导线（减小成本和安装复杂性），而同时保证在必要电压和频率之下实现导线的最大容量。

不同AWG数值的导线的直径、面积和重量AWG 直径（英寸）直径（毫米）面积（密尔）面积（平方毫米）重量（千克/千米）22 0.0253 0.643 640.4 0.3256 2.89523 0.0226 0.574 511.5 0.2581 2.29524 0.0201 0.511 404.0 0.2047 1.82026 0.0159 0.404 253.0 0.1288 1.145上表的尺寸是一百多年前确定的，而随着技术发展，现在导线性能不断提高。

对于导线，更重要的是它的性能，特别是以欧姆作为单位的阻抗。

所以导线的实际尺寸可以比规格实际稍大或者稍小一些（通常是稍小一些）。

2。

AWG阵列波导光栅AWG是作成DWDM中的另一种方式。

一组特定长度排列的光波导形成的光栅，使用具有分波的能力。

主要用在高密度波长多工／解多工器（DWDM）的制作上。

其原理为：先将光源（含多种波长之光调变讯号）经由分波元件分成数个至数十个振幅大致相等的子光源，再将这些子光源依序导入事先设计好长度的阵列波导中，使其各自拥有特定的输出相位，再经由多重输出耦合元件后，对于特定波长的光源将会在特定的位置形成建设性干涉而输出。

AWG-标准线径对照表

AWG-标准线径对照表

AWG 标准线径对照表
线径的粗细是以号数(xxAWG)来表示的，数目越小表示线径愈粗，所能承载的电流就越大，反之则线径越细，耐电流量越小。

例如说：12号的耐电流量是20安培，最大承受功率是2200瓦，而18号线的耐电流量则是7安培，最大承受功率是770瓦。

为什么AWG号数越小直径反而越大？如这么解释你就会明白，固定的截面积下能塞相同的AWG线的数量，如11#AWG号数可塞11根而15#AWG号数可塞15根，自然的15#AWG的单位线径就较小。

美规线径值单一导体或群导体【各正值或负值】的线径值(Gauge)是以圆或平方厘米(mm2) 量测而得，平方厘米不常用在量测线径值，由于牵涉到不正确，因一般大部份的导体形体，包含长方形及其他怪异形状。

因此我们拿全部的量测以圆平方厘米(c/m)为参考值
群导体计算的方法或公式：
加上单一导体的线径值总和，并比较上表求得。

如果值落入两者之间，取比较少的值。

40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)
快速求得线径值的方法：
两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG
三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG
四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG 请记得“快速求得线径值的方法”一些案例也许边际会不正确，只采用此方式为大原则
AWG 标准线径规格对照表。

什么是AWG

什么是AWG

什么是 AWG‐美国线规（AWG)与公制、英制单位的对应表格
什么是 AWG？在与众多客户洽商的时候，很多朋友都提到这个题目。为此，特别整理了该信 息以方便更多朋友们的查阅！
AWG(American Wire Gauge)实在是美制电线标准的简称，AWG 值是导线厚度（以英寸计）的 函数。
外径
截面积 电阻值
15 1.45 0.0571 1.646 10.6 40 0.079 0.0031 0.0049 4,080
16 1.29 0.0508 1.318 13.5 41 0.071 0.0028 0.0040 3,685
17 1.15 0.0453 1.026 16.3 42 0.064 0.0025 0.0032 6,300
30 0.254 0.0100 0.0507 361
6
4.11 0.1620 13.30 1.33
31 0.226 0.0089 0.0401 321
7
3.67 0.1443 10.55 1.68
32 0.203 0.0080 0.0316 583
8
3.26 0.1285 8.37 2.11
33 0.18 0.0071 0.0255 944
13
1.60
14
1.40
15
1.25
16
1.12
17
1.00
18
1.828 1.628
1.450 1.291 1.150 1.024
0.14
35
0.125
36
0.112
37
38
39 40
0.143 0.127 0.113 0.102
0.089 0.079
参考文献：《智能建筑综合布线标准集（2003 年修订版）》、《BELDEN 产品手册》
AWG圆铜线线径对照表

AWG圆铜线线径对照表

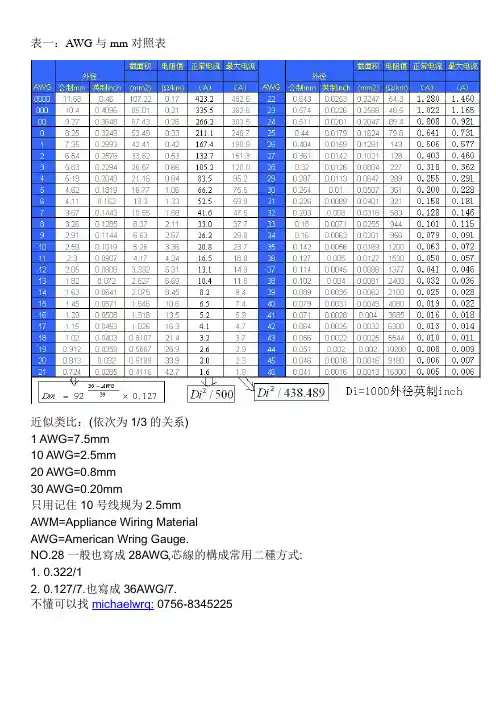

表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.不懂可以找michaelwrq:************美制电线标准AWG与公制、英制单位对照在以太网和xDSL接入网设计中，经常会碰到诸如24AWG、26AWG等等表示电缆直径的方法。

其实AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。

下表是AWG与公制、英制单位的对照表。

其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。

例如，常用的电话线直径为26AWG，约为0.4mm。

AWG外径截面积(mm2)电阻值(Ω/km)AWG外径截面积(mm2)电阻值(Ω/km)公制mm英制inch公制mm英制inch4/011.680.46107.220.17220.6430.02530.324754.3 3/010.400.409685.010.21230.5740.02260.258848.5 2/09.270.364867.430.26240.5110.02010.204789.4 1/08.250.324953.490.33250.440.01790.162479.6 17.350.289342.410.42260.4040.01590.12811432 6.540.257633.62 0.53270.3610.01420.10211283 5.830.229426.670.66280.320.01260.08042274 5.190.204321.150.84290.2870.01130.06472895 4.620.181916.77 1.06300.2540.01000.05073616 4.110.162013.30 1.33310.2260.00890.04013217 3.670.144310.55 1.68320.2030.00800.03165838 3.260.12858.37 2.11330.180.00710.02559449 2.910.1144 6.63 2.67340.160.00630.020195610 2.590.1019 5.26 3.36350.1420.00560.01691,20011 2.300.0907 4.17 4.24360.1270.00500.01271,53012 2.050.0808 3.332 5.31370.1140.00450.00981,37713 1.820.0720 2.627 6.69380.1020.00400.00812,40014 1.630.0641 2.0758.45390.0890.00350.00622,10015 1.450.0571 1.64610.6400.0790.00310.00494,08016 1.290.0508 1.31813.5410.0710.00280.00403,68517 1.150.0453 1.02616.3420.0640.00250.00326,30018 1.020.04030.810721.4430.0560.00220.00255,544 190.9120.03590.566726.9440.0510.00200.002010,200 200.8130.03200.518933.9450.0460.00180.00169,180 210.7240.02850.411642.7460.0410.00160.001316,300由表中归纳出的AWG与英寸的关系如下：AWG = A lg inch - B其中，A＝-19.93156857，B＝9.73724。
