常见的焊接缺陷
（一）焊接外部缺陷：焊缝尺寸不符合要求、咬边、弧坑、焊瘤 焊接外部缺陷主要位于焊缝外表面，焊接的熔渣清理以后，用肉眼或
低倍的放大镜可以发现。
影响：焊缝尺寸不符合时，将影响焊接接头的质量，尺寸过小，使接头承载能力降低；尺寸过大，不仅浪费焊接材料，还会增加焊件的变
形；过高的焊缝会造成应力集中，咬边不但较少了基本金属截面工作
面，降低了承载能力，还会产生应力集中。弧坑内常产生气孔，夹渣和裂纹。焊瘤还会使未焊透存在。
（二）焊缝的内部缺陷:气孔、裂纹、夹渣、未焊透未熔合。这些缺
陷还要用射线检测、超声波检测、磁粉检测及渗透检测等来检查。 影响：气孔存在不仅是焊缝有效面积减少，降低了强度和致密度性，
还会使焊缝塑性，冲击韧性降低；裂纹存在降低了接头处的抗拉强度；
夹渣是强度，冲击韧性及冷弯性能下降，未焊透削弱了焊缝的有效面积，降低了焊缝的承载能力，使机械强度下降；未熔合间隙较小，类
似于裂纹存在，易造成应力集中，危害性较大。

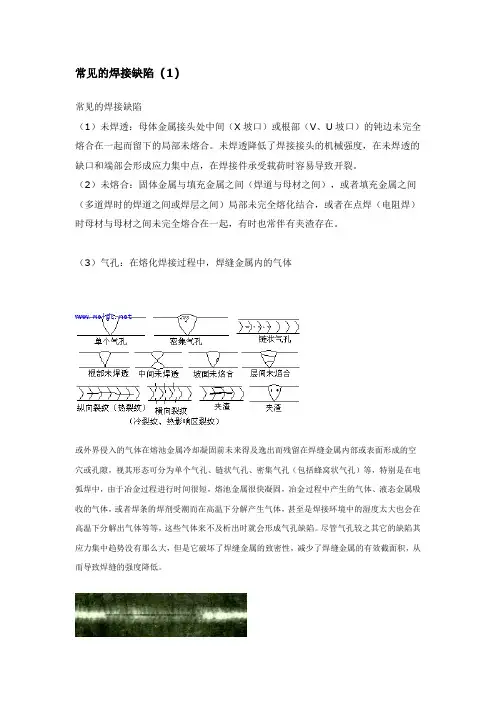

常见的焊接缺陷 (1)
常见的焊接缺陷
（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内的气体
或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片
V型坡口，手工电弧焊，未焊透
某钢板对接焊缝X射线照相底片
V型坡口，手工电弧焊，密集气孔
（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒
对接电阻焊缝中的夹渣断口照片
钢板对接焊缝X射线照相底片
6.1裂纹 定位焊开裂
熔合线开裂
端部拐角开裂
弧坑开裂
6.2气孔 母材或焊丝未去氧化膜引起的气孔
气体杂质或流量不当造成的气孔
其他原因 导电嘴偏芯
焊丝干伸长过长
导电嘴内部有飞溅
环境温湿度、穿堂风超标
6.3缩孔 正面缩孔
背面缩孔
6.4未熔合、未焊透 侧壁未熔合
根部未熔合
6.4咬边 角焊缝咬边
对接焊缝咬边
6.6余高过大 对接焊缝余高过大 接头余高过大
6.7下榻过大 6.8焊瘤
6.9盖面不足
6.10焊角不对称
6.11焊角过小
正常焊角 6.12焊角过大
6.13错边 6.14角焊缝根部间隙不良

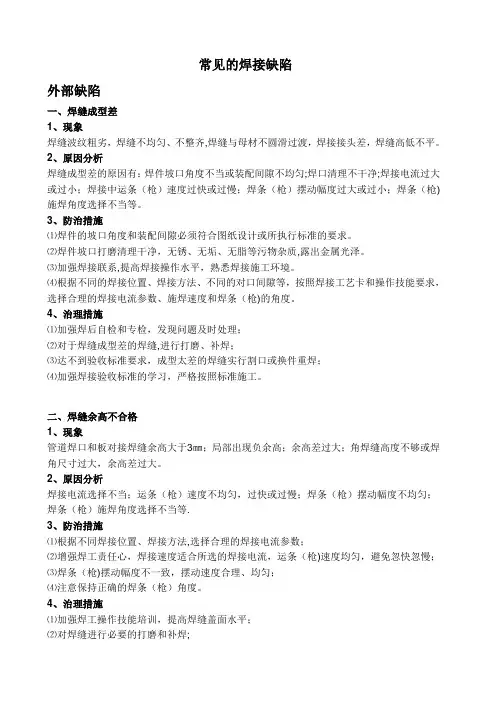

常见的焊接缺陷
外部缺陷
一、焊缝成型差
1、现象
焊缝波纹粗劣，焊缝不均匀、不整齐,焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。
2、原因分析
焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀;焊口清理不干净;焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪)施焊角度选择不当等。
3、防治措施
⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。
⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质,露出金属光泽。
⑶加强焊接联系,提高焊接操作水平，熟悉焊接施工环境。
⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪)的角度。
4、治理措施
⑴加强焊后自检和专检，发现问题及时处理；
⑵对于焊缝成型差的焊缝,进行打磨、补焊；
⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；
⑷加强焊接验收标准的学习，严格按照标准施工。
二、焊缝余高不合格
1、现象
管道焊口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。
2、原因分析
焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等.
3、防治措施
⑴根据不同焊接位置、焊接方法,选择合理的焊接电流参数；
⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪)速度均匀，避免忽快忽慢；
⑶焊条（枪)摆动幅度不一致，摆动速度合理、均匀；
⑷注意保持正确的焊条（枪）角度。
4、治理措施
⑴加强焊工操作技能培训，提高焊缝盖面水平；
⑵对焊缝进行必要的打磨和补焊; ⑶加强焊后检查，发现问题及时处理；
⑷技术员的交底中，对焊角角度要求做详细说明。
三、焊缝宽窄差不合格
1、现象
焊缝边缘不匀直，焊缝宽窄差大于3㎜。
常见的焊接缺陷 (1)
常见的焊接缺陷
（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内的气体
或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片
V型坡口，手工电弧焊，未焊透
某钢板对接焊缝X射线照相底片
V型坡口，手工电弧焊，密集气孔
（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒
对接电阻焊缝中的夹渣断口照片
钢板对接焊缝X射线照相底片
