工业铂热电阻分度表分度号Pt 100 R

pt100电阻与温度对应表
设计原理：
pt100是铂热电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。

应用范围：
医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

PT100分度表
-50度80.31欧姆
-40度84.27欧姆
-30度88.22欧姆
-20度92.16欧姆
-10度96.09欧姆
0度100.00欧姆
10度103.90欧姆
20度107.79欧姆
30度111.67欧姆
40度115.54欧姆
50度119.40欧姆
60度123.24欧姆
70度127.08欧姆
80度130.90欧姆
90度134.71欧姆
100度138.51欧姆
110度142.29欧姆
120度146.07欧姆
130度149.83欧姆
140度153.58欧姆
150度157.33欧姆
160度161.05欧姆
170度164.77欧姆
180度168.48欧姆
190度172.17欧姆
200度175.86欧姆
组成的部分
常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成
薄膜铂电阻
薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。

工业铂热电阻技术条件及分度表
工业铂热电阻的技术条件：
1. 铂热电阻电阻值随温度的变化率应符合ASTM E1137标准；
2. 铂热电阻的元件应具有高精度、高稳定性和高质量的特点；
3. 铂热电阻应具有防水、防尘、防震、抗干扰等特性，以适应各种工业环境；
4. 铂热电阻应具有合理的结构设计和易于安装的特点，方便使用和维护。

铂热电阻分度表：
铂热电阻分为三级，分别为J、K和T类型。

铂热电阻的分度表可参考以下表格：
级别温度范围（℃）铂电阻质量（Ω）温度系数（Ω/℃）
- - -
J -200 ~ 750 375.390 ~ 1385.86 0.00123 ~ 0.00209
K -200 ~ 1372 40.058 ~ 1263.66 0.00094 ~ 0.0017
T -200 ~ 350 193.400 ~ 441.864 0.00214 ~ 0.00418
其中，J型铂热电阻分度表适用于测量低温范围内的温度（-200 ~ 750℃）；K 型铂热电阻分度表适用于中高温范围内的温度（-200 ~ 1372℃）；T型铂热电阻分度表适用于较低温度范围内的测量（-200 ~ 350℃）。

pt100 铂热电阻设计原理：pt100是铂热电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。

应用范围：医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。

=================================================================================Pt100 温度传感器为正温度系数热敏电阻传感器，主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。

另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度。

应用领域宽范围、高精度温度测量领域。

如：轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。

汽车空调、冰箱、冷柜、饮水机、咖啡机，烘干机以及中低温干燥箱、恒温箱等。

供热/制冷管道热量计量，中央空调分户热能计量和工业领域测温和控制常用电路图R2、R3、R4 和Pt100 组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL431 稳至2.5V。

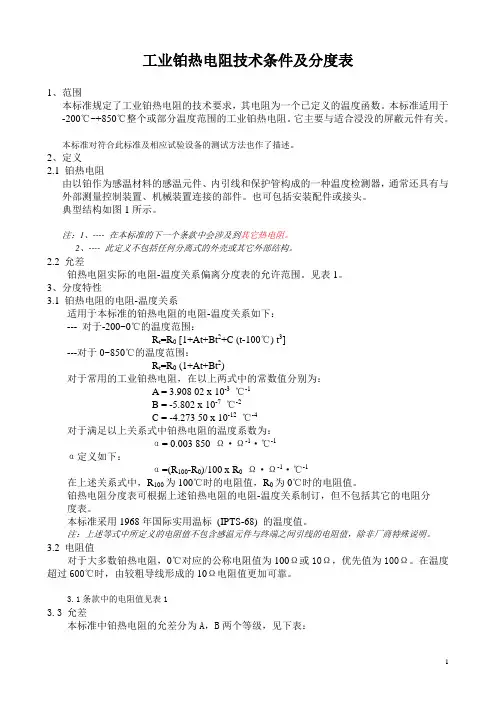

工业铂热电阻技术条件及分度表1、范围本标准规定了工业铂热电阻的技术要求，其电阻为一个已定义的温度函数。

本标准适用于-200℃~+850℃整个或部分温度范围的工业铂热电阻。

它主要与适合浸没的屏蔽元件有关。

本标准对符合此标准及相应试验设备的测试方法也作了描述。

2、定义2.1 铂热电阻由以铂作为感温材料的感温元件、内引线和保护管构成的一种温度检测器，通常还具有与外部测量控制装置、机械装置连接的部件。

也可包括安装配件或接头。

典型结构如图1所示。

注：1、---- 在本标准的下一个条款中会涉及到其它热电阻。

2、---- 此定义不包括任何分离式的外壳或其它外部结构。

2.2 允差铂热电阻实际的电阻-温度关系偏离分度表的允许范围。

见表1。

3、分度特性3.1 铂热电阻的电阻-温度关系适用于本标准的铂热电阻的电阻-温度关系如下：--- 对于-200~0℃的温度范围：R t=R0 [1+At+Bt2+C (t-100℃) t3]---对于0~850℃的温度范围：R t=R0 (1+At+Bt2)对于常用的工业铂热电阻，在以上两式中的常数值分别为：A = 3.908 02 x 10-3℃-1B = -5.802 x 10-7℃-2C = -4.273 50 x 10-12℃-4对于满足以上关系式中铂热电阻的温度系数为：α= 0.003 850 Ω·Ω-1·℃-1α定义如下：α=(R100-R0)/100 x R0Ω·Ω-1·℃-1在上述关系式中，R100为100℃时的电阻值，R0为0℃时的电阻值。

铂热电阻分度表可根据上述铂热电阻的电阻-温度关系制订，但不包括其它的电阻分度表。

本标准采用1968年国际实用温标(IPTS-68) 的温度值。

注：上述等式中所定义的电阻值不包含感温元件与终端之间引线的电阻值，除非厂商特殊说明。

3.2 电阻值对于大多数铂热电阻，0℃对应的公称电阻值为100Ω或10Ω，优先值为100Ω。
