监理灌浆实施细则

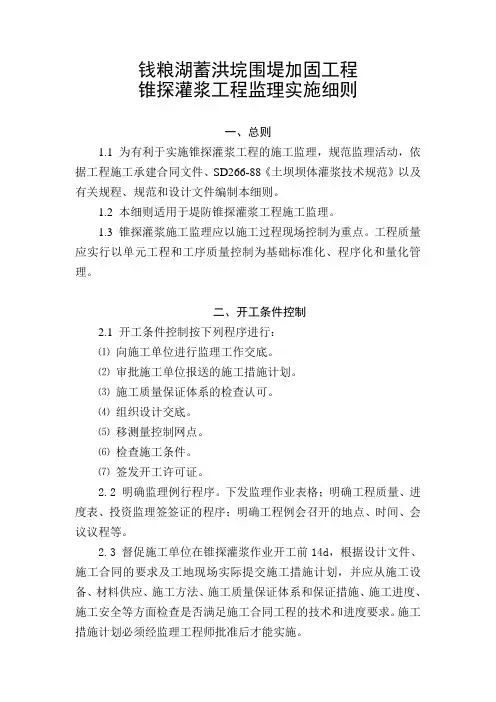

钱粮湖蓄洪垸围堤加固工程

锥探灌浆工程监理实施细则

一、总则

1.1 为有利于实施锥探灌浆工程的施工监理，规范监理活动，依据工程施工承建合同文件、SD266-88《土坝坝体灌浆技术规范》以及有关规程、规范和设计文件编制本细则。

1.2 本细则适用于堤防锥探灌浆工程施工监理。

1.3 锥探灌浆施工监理应以施工过程现场控制为重点。工程质量应实行以单元工程和工序质量控制为基础标准化、程序化和量化管理。

二、开工条件控制

2.1 开工条件控制按下列程序进行：

⑴ 向施工单位进行监理工作交底。

⑵ 审批施工单位报送的施工措施计划。

⑶ 施工质量保证体系的检查认可。

⑷ 组织设计交底。

⑸ 移测量控制网点。

⑹ 检查施工条件。

⑺ 签发开工许可证。

2.2 明确监理例行程序。下发监理作业表格；明确工程质量、进度表、投资监理签签证的程序；明确工程例会召开的地点、时间、会议议程等。

2.3 督促施工单位在锥探灌浆作业开工前14d，根据设计文件、施工合同的要求及工地现场实际提交施工措施计划，并应从施工设备、材料供应、施工方法、施工质量保证体系和保证措施、施工进度、施工安全等方面检查是否满足施工合同工程的技术和进度要求。施工措施计划必须经监理工程师批准后才能实施。 施工措施计划应包括以下内容：

⑴ 工程概况（包括荣誉奖工程部位、施工布置等）。

⑵ 施工工序、工艺。

⑶ 灌浆材料及配比。

⑷ 组织管理机械、劳动力组织与机械设备配置(包括规格、型号、数量、台时生产率及使用说明书等)。

⑸ 施工进度计划。

⑹ 质量控制措施。

⑺ 安全、质量事故处理办法。

⑻ 环境保护措施。

⑼ 作业原始记录资料记录与整理。

2.4 施工质量保证体系的检查认可。施工单位应建立以项目经理、项目总工、质检负责人、专职质检员组成的工程质量管理组织、配备质量检验和测量工程量，建立满足工程质量检测的现场试验室或委托有相应资质、资格的检测单位进行检测，建立班组自检、专职质检员复检和质检负责人终检的“三检”制，完成质量保证体系文件的编制，建立健全施工质量保证体系，并报送监理检查认可。

工程概况

、工程基本情况

、本工程海淀北部地区永丰产业基地（新）C4公租房项目，位于北京市海淀区友谊路（辛店东路）东侧，辛店东一路西侧,西北旺镇小牛坊村，涉及套筒灌浆工程包括1#、2#、3#、4#、5#、6#、7#、8#、9#、10#住宅楼为装配整体式混凝土剪力墙结构，装配式起始楼层：

A1、3、4、6、9#楼地上一层开始采用预制外墙板；

A2、5、7、8、10#楼地上三层开始采用预制外墙板；

A1—10#楼地上一层顶板开始采用部分顶板现浇加预制叠合板、预制楼梯、预制阳台、预制空调板。

、预制现浇构件分部

预制构件：外墙、叠合楼板、叠合阳台板、全预制空调板、全预制楼梯、外挂阳台装饰板。

现浇构件：内墙承重墙体、外墙边缘节点、公用部位顶板、地面有防水要求的顶板。

、连接方式：本工程预制墙体及楼梯的连接形式为套筒灌浆连接，叠合板、预制阳台板、空调板采用甩筋的方式，用现浇混凝土进行连接，PCF板使用高强螺栓锚固在PCF板和预制外墙的预埋件上。

、主要参建单位情况

单位名称

建设单位： 北京实创高科技发展有限公司

设计单位： 中国建筑标准设计研究院院有限公司

监理单位： 北京华建项目管理有限公司 施工单位： 北京第三建筑工程有限公司

构件单位： 远大住宅工业（天津）有限公司

检测单位： 北京信远博恒检测科技有限责任公司

2.监理依据

序号 名称 编号

1 《水泥基灌浆材料应用技术规程》 GB/T 50448-2008

2 《混凝土强度检验评定标准》 GB/T50107-2010

3 《混凝土结构工程施工质量验收规范》 GB50204-2011

4 《混凝土结构设计规范》 GB50010-2010

5 《钢筋套筒灌浆连接技术规程》 Q/BBCRI-JT-001-2013

6 《装配式混凝土结构工程施工与质量验收规程》 DB11/T1030-2013

7 《预制混凝土构件质量检验标准》 DB11/T968-2013

丹江口市浪河水库除险加固工程

水泥灌浆工程监理实施细则

丹江口汉江工程咨询有限责任公司

浪河水库除险加固工程监理部

二○○八年十二月

水泥灌浆工程监理实施细则

（一）总则

（1）本细则编制依据:

1)工程施工合同文件、质量监理合同文件。

2)SL62-94《水工建筑物水泥灌浆施工技术规范》。

3)设计图纸、技术要求及其他有关规程、规范。

（2）本细则适用范围：

1)钻孔。包括灌浆孔、检查孔、观测孔和排水孔的钻孔，以及钻孔和灌浆所需进行的取芯和试验，钻孔冲洗、压水试验、灌浆前孔口保护和孔口管埋设等全部钻孔作业。

2)灌浆。大坝和溢洪道固结灌浆，大坝帷幕灌浆、导流洞堵头段回填灌浆、固结灌浆以及其他水泥灌浆。

3)排水。包括山体和边坡排水的钻孔和孔内保护。

（二）施工准备工作监理

（1）工程承建单位应在灌浆工程实施28天以前，根据设计文件和合同技术规范要求，选择与实施灌浆工程项目岩层以及施工条件相似的地区或部位完成灌浆试验。灌浆试验地区或部位、试验大纲均应事先报经监理机构批准。

（2）灌浆试验结束后，承建单位应及时整理试验成果报告送监理机构审批。其内容应包括：

1)施工工序、施工工艺及方法与采用的设备。

2)材料及品质、浆材和适用性、浆液配比及开灌水灰比，试验部位的可灌性。

3)根据各类岩性地质构造及渗透性等所确定的随孔深而增加的灌浆压力等有关建议。

4)特殊部位和特殊孔的处理方法。

5)抬动变形观测成果分析。

（3）承建单位应在灌浆作业开工的28天以前，根据灌浆试验成果和监理机构审批意见与设计、规范要求，结合现场施工条件，编制灌浆工程施工措施计划报送监理机构批准。其内容应包括：

1)工程概况（包括灌浆工程部位、施工布置、钻孔分序与编号等）。

2)灌浆工序、工艺和压力。

3)灌浆材料及其品质。

4)施工进度计划。

5)机械设备配置与劳动力组织。

6)质量保证措施。

7)钻孔灌浆计量设备（包括自动记录仪、压力表、抬动监测仪、比重计等的规格型号、性能、生产厂家）。

锥探灌浆工程监理实施细则

XX监理咨询公司

二ＯＯ三年二月

1

锥探灌浆工程监理实施细则

2 １总则

1.1为有利于实施锥探灌浆工程的施工监理，规范监理活动，依据工程施工承建合同文件、《土坝坝体灌浆技术规范》(SD266—88)以及有关规程、规范和设计文件编制本细则。

1.2本细则适用于锥探灌浆工程施工监理。

1.3锥探灌浆施工监理应以施工过程现场控制为重点。工程质量应实行以单元工程和工序质量控制为基础的标准化、程序化和量化管理。

2开工条件控制

2.1开工条件控制按下列程序进行：

(1)向施工单位进行监理工作交底

监理工作交底主要包括明确工程质量、进度、投资监理签证的程序；明确监理作业表格等。

(2)审批施工单位报送的施工措施计划

锥探灌浆工程如不属于独立的单位工程或分部工程，其施工措施计划可以结合单位工程或分部工程进行统一编制。编制内容至少包括：

1)工程概况(灌浆工程部位、施工布置等)。

2)施工工序、工艺。

3)灌浆材料供应。

4)组织管理机构、劳动力组织与机械设备配置(包括规格、型号、数量、台时生产率及使用说明书等)。

5)施工进度计划。

6)质量控制措施。 3 7)安全、质量事故处理办法。

8)环境保护措施。

9)作业原始记录资料记录与整理。

(3)组织设计交底。

在工程开工前，监理人应组织设计单位进行设计交底，使施工单位明确设计意图、技术标准和技术要求。

(4)测量放样成果复核

施工单位完成测量放样并做好标记后，按[监理工作规程之二]表式，填写《施工测量成果报审单》并提交监理人进行审查和校验。

(5)检查施工条件

1)施工设备进场查验。施工单位必须按合同要求组织施工设备进场，并向监理人报送《进场设备报验单》。监理人应检查施工设备是否配套和完好；检查运至施工现场用于锥探灌浆作业的各种机械设备、仪器仪表、计量观测装置和其他辅助设备是否经过检查、率定，并安装调试合格；检查进场设备数量、型号、技术性能、台时生产率能否满足施工技术和进度的要求。未经监理人签证批准的设备不得在工程中使用。
