空气减压阀工作原理

减压阀的工作原理减压阀是一种用于调节流体压力的装置，常用于管道系统、蒸汽锅炉、空气压缩机等设备中。

它的主要作用是在系统中保持一定的压力稳定，以确保系统正常运行，并防止因过高或过低的压力造成的设备损坏或安全事故。

下面我们将详细介绍减压阀的工作原理。

一、减压阀的结构组成减压阀通常由阀体、阀芯、弹簧、调节螺钉和密封件等部件组成。

阀体是减压阀的主体结构，用于安装和固定其他部件；阀芯是控制介质流经的部件，通常与弹簧连接；弹簧是提供开启或关闭阀芯的力量；调节螺钉是用来调整弹簧的压力，以控制阀的开启或关闭程度；密封件则是防止介质泄漏的关键部件。

1.自力式减压阀自力式减压阀是一种利用介质自身流动产生的力来实现减压的装置。

当介质从高压侧流向低压侧时，介质在阀芯上产生一个作用力，推动阀芯向上开启，使介质流过减压阀并减压。

当介质压力降低到设定值时，阀芯受到弹簧的作用力，自动关闭减压阀，保持系统压力稳定。

2.流量式减压阀流量式减压阀是一种根据介质流量来调节阀芯位置，从而实现减压的装置。

当介质流量增加时，介质在阀芯上产生的作用力也增大，推动阀芯向上开启，增大减压阀的通道，使介质流畅通过，降低系统压力。

相反，当介质流量减少时，阀芯位置下降，减小减压阀的通道，增加系统压力，实现压力的自动调节。

3.比例式减压阀比例式减压阀是一种采用电磁阀或气缸等控制元件来调节阀芯位置，从而实现减压的装置。

通过不断调节控制元件的开启度，可以实现减压阀的开合速度和范围的精确控制，保证系统压力在设定范围内稳定工作。

三、减压阀的工作流程1.压力调节阶段：当系统压力超过设定值时，减压阀开始工作。

阀芯向上开启，介质流经减压阀，减小流通截面，实现压力的自动调节。

2.压力稳定阶段：当系统压力降低到设定值时，减压阀自动关闭，保持系统压力稳定。

弹簧的弹力与介质的作用力平衡，实现减压阀的闭合。

3.压力恢复阶段：当系统压力再次升高时，减压阀再次打开，重复上述过程，确保系统压力在设定范围内稳定运行。

减压阀的工作原理减压阀是一种常见的工业控制装置，用于控制管道中流体的压力，以保持系统的稳定运行。

它的工作原理是基于压力差的原理，通过调节流体的流量和压力来实现减压的效果。

减压阀通常由阀体、阀芯、弹簧、调节螺母和密封件等组成。

当管道中的压力超过设定值时，减压阀会自动打开，将多余的压力释放出去，从而降低管道中的压力。

当管道中的压力下降到设定值以下时，减压阀会自动关闭，以维持系统的稳定运行。

具体来说，减压阀的工作原理如下：1. 压力调节：减压阀通过调节阀芯的开度来控制流体的流量和压力。

当管道中的压力超过设定值时，阀芯会被推开，使流体通过阀门的开口，从而减少管道中的压力。

当管道中的压力下降到设定值以下时，阀芯会被弹簧推回，关闭阀门，以维持系统的稳定运行。

2. 弹簧调节：减压阀中的弹簧起到控制阀芯开合力的作用。

弹簧的弹性系数和预紧力决定了阀芯的开启压力和关闭压力。

通过调节弹簧的预紧力，可以改变减压阀的工作压力范围。

3. 流体平衡：减压阀内部设有流体平衡装置，用于平衡阀芯上下两侧的压力。

当阀芯上下两侧的压力差达到设定值时，阀芯会自动调整开度，以维持流体的平衡状态。

4. 密封性能：减压阀的密封性能对其工作效果至关重要。

阀体和阀芯之间设有密封面，通过密封面的配合，可以有效防止流体泄漏。

同时，减压阀还需具备耐腐蚀、耐磨损等特性，以确保长时间稳定运行。

减压阀广泛应用于石油、化工、电力、冶金、制药、建筑等领域的管道系统中，用于控制流体的压力，保护设备的安全运行。

减压阀的工作原理简单可靠，通过调节流体的流量和压力，实现管道系统的稳定运行，减少压力波动对设备的损害，提高生产效率和安全性。

气动减压阀的工作原理
气动减压阀是用来调节气体流量和压力的一种阀门。

它的工作原理基于流体力学和控制原理。

下面详细介绍气动减压阀的工作原理：
1. 压力调节原理：气动减压阀通过调节流体通道的截面积，改变流体通过阀门的速度和压力降，从而达到减压的目的。

2. 弹簧平衡原理：气动减压阀通常有一个弹簧，该弹簧的压力可以调节。

当流体压力超过设定的压力值时，流体的压力作用在阀门上，通过弹簧平衡力的作用，使得阀门的开度减小，从而限制流体流过阀门的速度，减小压力。

3. 调节机构原理：气动减压阀还配备了一个调节机构，用于控制阀门的开度。

调节机构一般由气动元件和电磁阀组成。

当阀门需要调节时，电磁阀接收信号，控制气动元件的动作，从而改变阀门的开度。

4. 稳态系统原理：气动减压阀还具备稳态系统，能够使阀门对压力变化有一定的适应性。

当管道中的压力变化时，阀门能够通过反馈机构及时调整开度，使得出口压力保持在设定的值附近。

综上所述，气动减压阀的工作原理主要包括压力调节原理、弹簧平衡原理、调节机构原理和稳态系统原理。

通过这些原理的相互作用，气动减压阀能够实现对气体流量和压力的准确控制。

减压阀的工作原理减压阀是一种常见的流体控制设备，用于调节流体压力并保护管道和设备免受过高压力的损坏。

它通常用于液体和气体流动系统中，起到稳定压力、控制流量和防止爆炸的作用。

减压阀通常由阀体、阀芯、弹簧和调节装置组成，其工作原理基于压力平衡和力学原理。

减压阀的工作原理可以分为两个主要阶段：调压和维持压力稳定。

在调压阶段，当流体进入减压阀的高压入口时，它首先与压力调节装置相互作用。

调节装置包括一个弹簧和一个调节螺母，用于调节阀芯的位置和阀门开度。

弹簧的预设压力决定了阀门打开的压力阈值。

当压力超过设定值时，弹簧开始收缩，将力传递给阀芯，使它打开。

这时，流体开始通过减压阀流向较低压力的出口。

在维持压力稳定阶段，阀芯的位置和开度会随着流体压力的变化而调整，以保持设定的稳定压力。

当流体压力低于设定值时，弹簧开始松弛，将力从阀芯上解除。

这使阀芯向上移动并关闭流体的通道，阻止过多的流体通过减压阀。

当压力再次超过设定值时，阀芯会再次打开，使流体继续通过减压阀。

减压阀的工作原理基于力平衡的原则。

当流体进入减压阀时，压力将作用在阀芯和弹簧上。

弹簧产生的反向力和流体对阀芯的压力平衡，使阀芯保持在一个稳定的位置。

这种平衡允许减压阀根据流体压力的变化自动调整阀门的开关，以保持流体的稳定压力。

减压阀还可以根据不同的应用需求使用不同的工作原理。

目前市场上常见的减压阀类型包括弹簧式减压阀、负荷感应式减压阀和比例控制减压阀等。

它们在工作原理和结构上有所差异，但基本目标都是调节和维持流体压力的稳定。

总结而言，减压阀的工作原理基于力平衡和压力调节。

通过调节阀芯位置和开度，减压阀能够稳定流体压力并保护管道和设备免受过高压力的损坏。

对于不同的应用领域，可以选择不同类型的减压阀以满足特定的流体控制需求。

减压阀工作原理减压阀是一种常见的控制装置，用于调节流体系统中的压力，确保系统在设定的压力范围内稳定运行。

它通常被广泛应用于工业生产、供水系统、天然气管道等领域。

一、减压阀的基本原理减压阀通过调节流体的通道截面积，使流体通过减压阀时的速度增加或减小，从而实现流体压力的调节。

减压阀的基本工作原理可以归纳为以下几个方面：1. 弹簧力平衡原理：减压阀内部包含一个弹簧，该弹簧通过调节其压缩程度来控制阀门的开启度。

当系统压力超过设定值时，弹簧会受到压力的作用而收缩，使阀门关闭；当系统压力低于设定值时，弹簧会推动阀门打开，以允许流体通过减压阀。

2. 流体力学原理：减压阀内部的流体通过阀门时，会产生一定的速度和动能。

当流体通过收缩的通道时，速度增加，从而使动能增加，压力降低。

相反，当流体通过扩张的通道时，速度减小，动能减小，压力增加。

3. 反馈控制原理：减压阀通常配备了一个反馈装置，用于感知系统压力的变化，并将这些信息传递给阀门控制系统。

根据反馈信息，控制系统可以调整阀门的开启度，以实现对系统压力的精确控制。

二、减压阀的工作过程减压阀的工作过程可以分为三个阶段：启动阶段、稳态调节阶段和关闭阶段。

1. 启动阶段：当系统压力低于设定值时，弹簧推动阀门打开，使流体从高压区域流入低压区域。

在这个阶段，阀门的开度逐渐增加，直到达到设定的开启度。

2. 稳态调节阶段：一旦阀门达到设定的开启度，流体将以一定的速度通过减压阀。

在这个阶段，弹簧的力和流体动能的平衡将使阀门保持相对稳定的开启度，以维持系统压力在设定范围内。

3. 关闭阶段：当系统压力超过设定值时，弹簧受到压力的作用而收缩，推动阀门关闭。

在这个阶段，阀门的开度逐渐减小，直到完全关闭。

三、减压阀的特点和应用领域减压阀具有以下特点和优势：1. 自动调节：减压阀能够根据系统压力的变化自动调节阀门的开启度，确保系统压力稳定在设定范围内。

2. 精确控制：减压阀采用反馈控制原理，可以实现对系统压力的精确控制，满足不同工艺和设备对压力稳定性的要求。

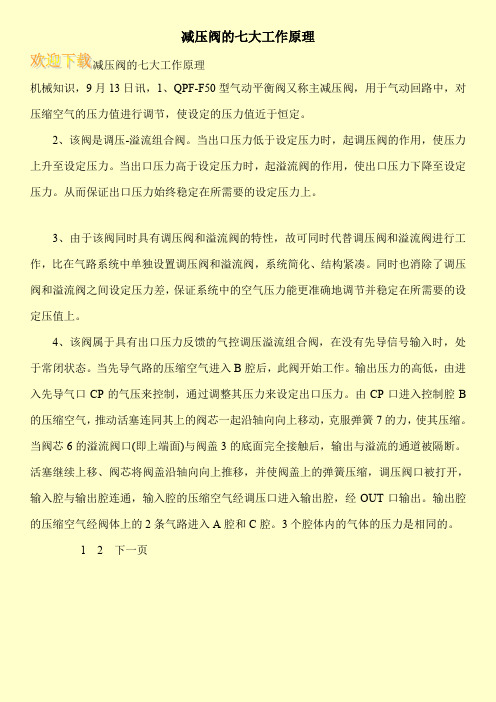

减压阀的七大工作原理
减压阀的七大工作原理
机械知识，9月13日讯，1、QPF-F50型气动平衡阀又称主减压阀，用于气动回路中，对压缩空气的压力值进行调节，使设定的压力值近于恒定。

2、该阀是调压-溢流组合阀。

当出口压力低于设定压力时，起调压阀的作用，使压力上升至设定压力。

当出口压力高于设定压力时，起溢流阀的作用，使出口压力下降至设定压力。

从而保证出口压力始终稳定在所需要的设定压力上。

3、由于该阀同时具有调压阀和溢流阀的特性，故可同时代替调压阀和溢流阀进行工作，比在气路系统中单独设置调压阀和溢流阀，系统简化、结构紧凑。

同时也消除了调压阀和溢流阀之间设定压力差，保证系统中的空气压力能更准确地调节并稳定在所需要的设定压值上。

4、该阀属于具有出口压力反馈的气控调压溢流组合阀，在没有先导信号输入时，处于常闭状态。

当先导气路的压缩空气进入B腔后，此阀开始工作。

输出压力的高低，由进入先导气口CP的气压来控制，通过调整其压力来设定出口压力。

由CP口进入控制腔B 的压缩空气，推动活塞连同其上的阀芯一起沿轴向向上移动，克服弹簧7的力，使其压缩。

当阀芯6的溢流阀口(即上端面)与阀盖3的底面完全接触后，输出与溢流的通道被隔断。

活塞继续上移、阀芯将阀盖沿轴向向上推移，并使阀盖上的弹簧压缩，调压阀口被打开，输入腔与输出腔连通，输入腔的压缩空气经调压口进入输出腔，经OUT口输出。

输出腔的压缩空气经阀体上的2条气路进入A腔和C腔。

3个腔体内的气体的压力是相同的。

1 2 下一页。

氧气减压阀工作原理
氧气减压阀是一种用于控制氧气流量和减压的装置。

它的工作原理如下：
1. 弹簧力平衡原理：氧气减压阀内部有一个弹簧，通过调整弹簧力的大小来实现减压的功能。

当氧气的压力超过设定值时，弹簧会受到压力的作用而被压缩，从而打开减压阀口。

当氧气的压力降低到设定值以下时，弹簧会恢复原状，减压阀口关闭，从而实现对氧气流量的控制。

2. 流体动力学原理：减压阀内部设有流体道路，当氧气通过减压阀时，会产生一定的流速和流量。

在流体的作用下，减压阀内的压力会逐渐降低，直到达到设定的压力值为止。

减压阀会根据气体流量和压力的变化自动调节减压阀门的开启程度，以保持稳定的氧气流量输出。

综上所述，氧气减压阀通过弹簧力平衡和流体动力学原理实现对氧气流量和压力的控制。

它能够确保氧气供应在安全范围内稳定输出，并且能够自动调节根据氧气流量和压力的变化进行减压。

压缩空气减压阀结构原理宝子们！今天咱们来唠唠压缩空气减压阀这个超有趣的小玩意儿的结构原理呀。

咱先来说说这压缩空气减压阀长啥样吧。

它就像一个小小的机械精灵，通常有着一个金属的外壳，这个外壳可结实了，就像它的小铠甲一样，保护着里面那些精密的零件呢。

它的形状可能是那种圆柱状的，或者有点像小盒子，反正看起来就很有机械感。

那它里面到底有啥构造呢？这里面呀，有个很关键的部分叫阀芯。

这个阀芯就像是一个小小的守门员。

你想啊，压缩空气就像一群调皮的小气流精灵，一股脑儿地想要冲过去。

而阀芯呢，就站在那里，根据需要来决定放多少小气流精灵过去。

它通过上下移动或者旋转来调整通道的大小，就像守门员张开或者缩小手臂来阻挡或者放行球一样俏皮。

还有阀座呢，这阀座就像是阀芯的小搭档。

它们俩配合得可默契了。

阀座就稳稳地待在那里，给阀芯提供一个落脚的地方，让阀芯能够精准地控制气流的通过量。

如果把减压阀比作一个小舞台的话，阀座就是那个舞台的基石，而阀芯就是在这个基石上跳舞的小演员，它们共同演绎着控制气流的精彩戏码。

再说说弹簧这个小部件吧。

弹簧在减压阀里就像是一个有脾气的小助手。

它会根据自身的弹性力来给阀芯施加一定的压力。

当压缩空气的压力比较大的时候，就像一群大力士在推门，这时候弹簧就会被压缩一点，它就会告诉阀芯：“兄弟，压力大了，咱得关小点儿通道。

”当压缩空气压力小的时候呢，弹簧就会把阀芯往另一个方向推，就好像在说：“压力小了，咱可以让更多气流过去了。

”那这个压缩空气减压阀到底是怎么工作的呢？当压缩空气从进口进入减压阀的时候，就像一群兴奋的小朋友冲进了游乐园。

一开始，气流的压力可能比较大，这时候阀芯在弹簧和气流压力的共同作用下，就会把通道关小一点。

随着气流不断地通过，压力逐渐减小，阀芯又会根据新的压力情况调整自己的位置，让气流以一个比较稳定的压力从出口出去。

就好像是把一群乱跑的小绵羊，整理成整齐的队伍，按照合适的速度和数量走出羊圈一样。

减压阀工作原理减压阀是一种常见的流体控制装置，用于控制流体系统中的压力，并保持压力在一个可控范围内。

它在许多工业领域中被广泛应用，如石油化工、能源、制药等。

减压阀的工作原理是基于压力平衡和流体力学原理。

当流体通过减压阀时，它会受到阀门内部的调节装置的控制。

调节装置通常由弹簧和活塞组成，它们的作用是根据流体压力的变化来调整阀门的开度。

当流体压力超过设定的阀门压力时，弹簧会被压缩，从而使活塞向下挪移。

这会导致阀门开启，允许一部份流体通过。

当流体压力降低到设定的阀门压力以下时，弹簧会重新推动活塞向上挪移，关闭阀门。

减压阀的工作原理可以通过以下步骤来解释：1. 压力调节：当流体进入减压阀时，它会通过一个入口进入阀门内部。

在阀门内部，流体味受到调节装置的控制，调节装置会根据设定的压力来调整阀门的开度。

2. 弹簧力平衡：减压阀的调节装置通常由弹簧和活塞组成。

弹簧的作用是提供一个力的平衡，当流体压力超过设定的阀门压力时，弹簧会被压缩，从而使活塞向下挪移。

3. 流体控制：活塞的挪移会导致阀门的开度发生变化。

当活塞向下挪移时，阀门开启，允许流体通过。

当活塞向上挪移时，阀门关闭，阻挠流体通过。

4. 压力平衡：减压阀的目的是保持流体系统中的压力在一个可控范围内。

当流体压力超过设定的阀门压力时，阀门会打开，释放多余的流体，从而降低系统压力。

当流体压力降低到设定的阀门压力以下时，阀门会关闭，阻挠进一步的流体流动。

减压阀的工作原理可以通过数学模型和流体力学原理来描述。

根据流体的密度、流速和阀门的几何形状等参数，可以计算出流体通过阀门时的压力变化。

这些计算可以匡助工程师设计和选择适合特定应用的减压阀。

总结起来，减压阀的工作原理是基于压力平衡和流体力学原理的。

它通过调节阀门的开度来控制流体系统中的压力，并保持压力在一个可控范围内。

减压阀在工业领域中起着重要的作用，它们可以确保系统的安全运行，并提供稳定的流体控制。

减压阀的工作原理集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。

1.调节手柄；2.调压弹簧；3.溢流阀；4.膜片；5.阀杆；6.反馈导管；7.进气阀门；8.复位弹簧上图所示为一种常用的直动式减压阀结构。

压力为P1的压缩空气，由左端输入经进气阀门节流后，压力降为P2输出。

P2的大小可由调压弹簧2进行调节。

若顺时针旋转调节手柄，调压弹簧被压缩，推动膜片和阀杆下移，进气阀门打开，在输出口有气压输出。

同时，输出气压经反馈导管作用在膜片上产生向上的推力。

该推力与调压弹簧作用力相平衡时，阀便有稳定的压力输出。

若输出压力超过调定值，则膜片离开平衡位置而向上变形，使得溢流阀打开，多余的空气经溢流口排入大气。

当输出压力降至调定值时，溢流阀关闭，膜片上的受力保持平衡状态。

若逆时针放置手柄，调压弹簧放松，作用在膜片上的气压力大于弹簧力，溢流阀打开，输出压力降低直到为零。

台湾DPC气动提醒您，反馈导管的作用是提高减压阀的稳压精度。

另外，能改善减压阀的动态性能，当负载突然改变或变化不定时，反馈导管起着阻尼作用，避免振荡现象发生。

若输入压力瞬时升高，输出将随之升高，使膜片气室内压力升高，在膜片上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片向上移动，有少部分气流经溢流孔、排气孔排出。

在膜片上移的同时，因复位弹簧的作用，使阀芯也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。

若输入压力瞬时下降，输出压力也下降、膜片下移，阀芯随之下移，进气阀口开大，节流作用减小，使输出压力也基本回到原来值。

逆时针旋转旋钮。

使调节弹簧放松，气体作用在膜片上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口。
