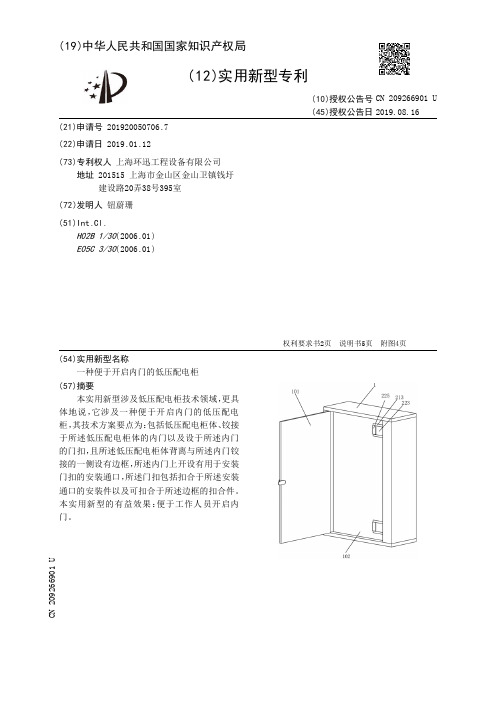

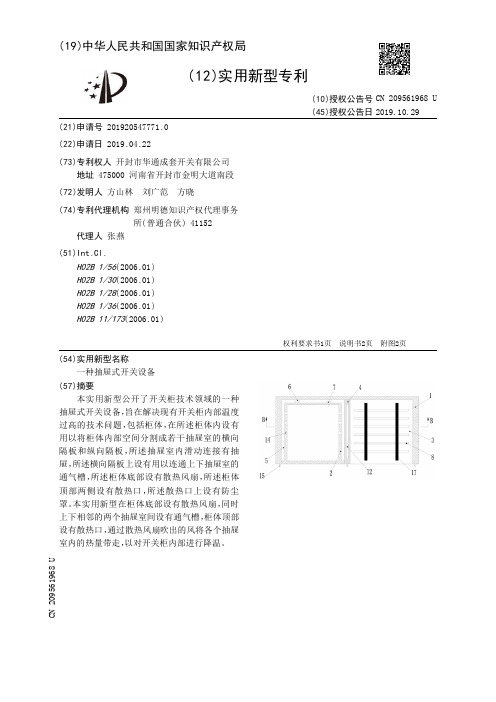

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547771.0(22)申请日 2019.04.22(73)专利权人 开封市华通成套开关有限公司地址 475000 河南省开封市金明大道南段(72)发明人 方山林 刘广范 方晓 (74)专利代理机构 郑州明德知识产权代理事务所(普通合伙) 41152代理人 张燕(51)Int.Cl.H02B 1/56(2006.01)H02B 1/30(2006.01)H02B 1/28(2006.01)H02B 1/36(2006.01)H02B 11/173(2006.01)(54)实用新型名称一种抽屉式开关设备(57)摘要本实用新型公开了开关柜技术领域的一种抽屉式开关设备,旨在解决现有开关柜内部温度过高的技术问题,包括柜体,在所述柜体内设有用以将柜体内部空间分割成若干抽屉室的横向隔板和纵向隔板,所述抽屉室内滑动连接有抽屉,所述横向隔板上设有用以连通上下抽屉室的通气槽,所述柜体底部设有散热风扇,所述柜体顶部两侧设有散热口,所述散热口上设有防尘罩。
本实用新型在柜体底部设有散热风扇,同时上下相邻的两个抽屉室间设有通气槽,柜体顶部设有散热口,通过散热风扇吹出的风将各个抽屉室内的热量带走,以对开关柜内部进行降温。
权利要求书1页 说明书2页 附图2页CN 209561968 U 2019.10.29C N 209561968U权 利 要 求 书1/1页CN 209561968 U1.一种抽屉式开关设备,包括柜体,在所述柜体内设有用以将柜体内部空间分割成若干抽屉室的横向隔板和纵向隔板,所述抽屉室内滑动连接有抽屉,其特征在于:所述横向隔板上设有用以连通上下抽屉室的通气槽,所述柜体底部设有散热风扇,所述柜体顶部两侧设有散热口,所述散热口上设有防尘罩。
2.根据权利要求1所述的抽屉式开关设备,其特征在于:所述纵向隔板内设有冷却腔,所述冷却腔的顶部与设置于柜体顶部的冷却室连通,所述冷却室内设有冷却介质。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920457047.9(22)申请日 2019.04.04(73)专利权人 施耐德电气(中国)有限公司地址 100102 北京市朝阳区望京东路六号A座(72)发明人 高晓春 张庆红 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 李海建(51)Int.Cl.H02B 1/01(2006.01)H02B 1/30(2006.01)(54)实用新型名称一种开关柜及其C型材(57)摘要本实用新型公开了一种C型材,包括C型材本体,C型材本体包括依次连接的第一弯折部、第二弯折部、主板体、第三弯折部和第四弯折部,第一弯折部的端部和第四弯折部之间为开口处,还包括依次连接的第五弯折部、第六弯折部和第七弯折部,第五弯折部的一端与第一弯折部的端部连接,第五弯折部贴合在第一弯折部的外壁上,第六弯折部贴合在第二弯折部的外壁上,第七弯折部贴合在主板体的外壁上。
通过在开口处、侧边以及背部增加折弯边增加C型材的强度,从而提高型材整体的结构强度。
该型材稳定性、可靠性高,可用于各种型号的开关柜,且能有效提高开关柜的结构稳定性。
本实用新型公开了一种采用上述C型材的开关柜。
权利要求书1页 说明书3页 附图1页CN 209434605 U 2019.09.24C N 209434605U权 利 要 求 书1/1页CN 209434605 U1.一种C型材,包括C型材本体,所述C型材本体包括依次连接的第一弯折部、第二弯折部、主板体、第三弯折部和第四弯折部,所述第一弯折部的端部和所述第四弯折部之间为开口处,其特征在于,还包括依次连接的第五弯折部、第六弯折部和第七弯折部,其中,所述第五弯折部的一端与所述第一弯折部的端部连接,所述第五弯折部贴合在所述第一弯折部的外壁上,所述第六弯折部贴合在所述第二弯折部的外壁上,所述第七弯折部贴合在所述主板体的外壁上。

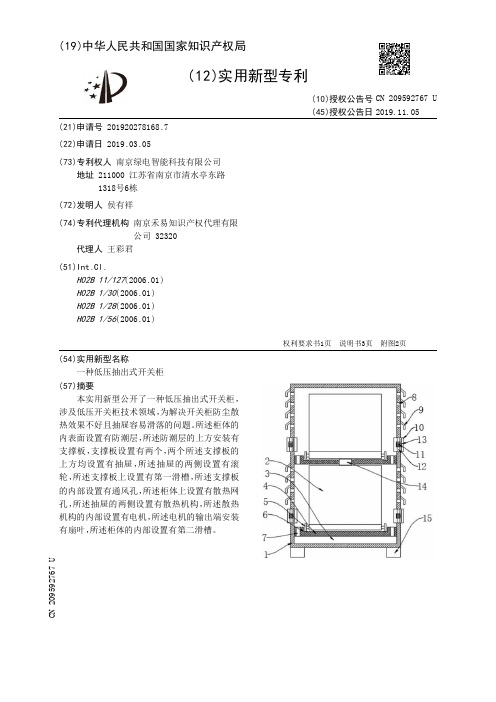

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920278168.7(22)申请日 2019.03.05(73)专利权人 南京绿电智能科技有限公司地址 211000 江苏省南京市清水亭东路1318号6栋(72)发明人 侯有祥 (74)专利代理机构 南京禾易知识产权代理有限公司 32320代理人 王彩君(51)Int.Cl.H02B 11/127(2006.01)H02B 1/30(2006.01)H02B 1/28(2006.01)H02B 1/56(2006.01)(54)实用新型名称一种低压抽出式开关柜(57)摘要本实用新型公开了一种低压抽出式开关柜,涉及低压开关柜技术领域,为解决开关柜防尘散热效果不好且抽屉容易滑落的问题。
所述柜体的内表面设置有防潮层,所述防潮层的上方安装有支撑板,支撑板设置有两个,两个所述支撑板的上方均设置有抽屉,所述抽屉的两侧设置有滚轮,所述支撑板上设置有第一滑槽,所述支撑板的内部设置有通风孔,所述柜体上设置有散热网孔,所述抽屉的两侧设置有散热机构,所述散热机构的内部设置有电机,所述电机的输出端安装有扇叶,所述柜体的内部设置有第二滑槽。
权利要求书1页 说明书3页 附图2页CN 209592767 U 2019.11.05C N 209592767U权 利 要 求 书1/1页CN 209592767 U1.一种低压抽出式开关柜,包括柜体(1),其特征在于:所述柜体(1)的内表面设置有防潮层(3),所述防潮层(3)的上方安装有支撑板(4),支撑板(4)设置有两个,且支撑板(4)与柜体(1)通过螺钉固定连接,两个所述支撑板(4)的上方均设置有抽屉(2),抽屉(2)设置有两个,两个所述抽屉(2)之间设置有温度控制器(14),所述抽屉(2)的两侧设置有滚轮(5),且滚轮(5)与抽屉(2)通过转轴转动连接,所述支撑板(4)上设置有第一滑槽(6),所述滚轮(5)的一端延伸至第一滑槽(6)的内部,所述支撑板(4)的内部设置有通风孔(7),所述柜体(1)上设置有散热网孔(8),所述柜体(1)的两侧设置有挡板(9),所述抽屉(2)的两侧设置有散热机构(10),散热机构(10)设置有四个,且散热机构(10)与柜体(1)通过螺钉固定连接,所述散热机构(10)的内部设置有电机(11),所述电机(11)与散热机构(10)通过支撑柱(12)固定连接,所述电机(11)的输出端安装有扇叶(13),所述柜体(1)的下方设置有防滑柱(15),防滑柱(15)设置有两个,所述柜体(1)的内部设置有第二滑槽(16),所述抽屉(2)与柜体(1)通过连接件(17)固定连接,所述连接件(17)的一端设置有滑动球(18),且滑动球(18)的一端延伸至第二滑槽(16)的内部。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920302976.2(22)申请日 2019.03.11(73)专利权人 无锡恒之源电力技术有限公司地址 214000 江苏省无锡市滨湖区喜年中心B栋1620
(72)发明人 蒋春虹 (74)专利代理机构 武汉蓝宝石专利代理事务所(特殊普通合伙) 42242代理人 吴阳
(51)Int.Cl.H02B 1/56(2006.01)
H02B 1/28(2006.01)
(54)实用新型名称一种防尘散热式屏柜门(57)摘要本实用新型涉及屏柜门技术领域,且公开了一种防尘散热式屏柜门,包括屏柜门主体,所述屏柜门主体背面固定连接有底部橡胶体,所述屏柜门主体正面固定连接有顶部橡胶体,所述屏柜门主体底部开设有散热口,所述屏柜门主体顶部固定连接有固定框,所述屏柜门主体顶部固定连接有位于固定框左右两侧的水平密封圈。该防尘散热式屏柜门,通过设置散热口形状为长方形且与屏柜门主体之间夹角为六十度,使屏柜与外部空气流通达到散热的同时,使灰尘因为重力的原因很难从散热口进入,通过设置有防尘网和防尘海绵,使灰尘无法进入屏柜内,又通过设置有水平密封圈和垂直密封圈,使灰尘无法从门缝和固定框内壁缝隙内进入屏柜内。
权利要求书1页 说明书3页 附图2页CN 209608173 U2019.11.08
CN 209608173 U1.一种防尘散热式屏柜门,包括屏柜门主体(1),其特征在于:所述屏柜门主体(1)背面固定连接有底部橡胶体(2),所述屏柜门主体(1)正面固定连接有顶部橡胶体(3),所述屏柜门主体(1)底部开设有散热口(4),所述屏柜门主体(1)顶部固定连接有固定框(6),所述屏柜门主体(1)顶部固定连接有位于固定框(6)左右两侧的水平密封圈(8),所述固定框(6)左右两侧内壁均固定连接有垂直密封圈(7),两个所述垂直密封圈(7)之间固定连接有防尘网(9),两个所述垂直密封圈(7)之间固定连接有位于防尘网(9)顶部的防尘海绵(5),所述固定框(6)顶部固定连接有金属框(16),所述金属框(16)内壁固定连接有散热架(15),所述散热架(15)顶部固定安装有散热仓(10),所述散热仓(10)顶部固定安装有旋转电机(14),所述旋转电机(14)底部固定安装有贯穿散热仓(10)顶部且延伸至散热仓(10)内部的转轴(13),所述散热仓(10)顶部固定安装有位于旋转电机(14)左右两侧的散热网(11),所述转轴(13)外部固定连接有风叶(12)。2.根据权利要求1所述的一种防尘散热式屏柜门,其特征在于:所述顶部橡胶体(3)与底部橡胶体(2)相同且互相平行,所述散热口(4)形状为长方形且与屏柜门主体(1)之间夹角为六十度。3.根据权利要求1所述的一种防尘散热式屏柜门,其特征在于:所述两个水平密封圈(8)互相对称且与屏柜门主体(1)宽度相同,所述防尘网(9)与和防尘海绵(5)均与固定框(6)宽度相同。4.根据权利要求1所述的一种防尘散热式屏柜门,其特征在于:所述固定框(6)和金属框(16)长度和宽度均相等,所述散热仓(10)形状为一个矩形。5.根据权利要求1所述的一种防尘散热式屏柜门,其特征在于:所述转轴(13)与散热仓(10)呈垂直状,所述散热仓(10)有两个且均匀分布在散热架(15)顶部。6.根据权利要求1所述的一种防尘散热式屏柜门,其特征在于:两个所述垂直密封圈(7)互相平行,所述两个水平密封圈(8)互相对称。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920449579.8
(22)申请日 2019.04.04
(73)专利权人 江苏天翔电气有限公司
地址 215612 江苏省苏州市张家港市凤凰
镇港口工业园吴湖路7号天翔电气
(72)发明人 钟杰 蒋建兴
(74)专利代理机构 南京天华专利代理有限责任
公司 32218
代理人 夏平
(51)Int.Cl.
H02B 1/30(2006.01)
E05B 47/00(2006.01)
E05B 65/52(2006.01)
(54)实用新型名称
一种电气柜的柜门
(57)摘要
本实用新型公开了一种利用柜中的空余空
间用于放置随机附件的电气柜的柜门,包括:门
板和一对锁门用磁铁,在水平方向上,门板一侧
的上、下部分别设置有上、下门轴,门板的另一侧
中部设置有拉手,所述门板背面的下部设置有资
料放置袋,资料放置袋的上、下部分别设置有至
少一个透明观察窗,所述门板背面的上部设置有
钥匙挂耳安装板和至少两个带有插孔的直插式
工具安置座,钥匙挂耳安装板上设置有至少一个
钥匙挂耳,所述门板的另一侧在拉手的上、下方
分别设置有一块磁铁安装板,磁铁安装板上开设
有安装螺纹孔,所述的锁门用磁铁上开设有与安
装螺纹孔相配合的沉头安装通孔。
本实用新型所
述的柜门主要用作各种高低压电气柜的侧门。
权利要求书1页 说明书2页 附图2页CN 209526361 U 2019.10.22
C N 209526361
U
权 利 要 求 书1/1页CN 209526361 U
1.一种电气柜的柜门,包括:门板,在水平方向上,门板一侧的上、下部分别设置有上、下门轴,门板的另一侧中部设置有拉手,其特征在于:所述的柜门还包括有一对锁门用磁铁,所述门板背面的下部设置有资料放置袋,资料放置袋的上、下部分别设置有至少一个透明观察窗,所述门板背面的上部设置有钥匙挂耳安装板和至少两个带有插孔的直插式工具安置座,钥匙挂耳安装板上设置有至少一个钥匙挂耳,所述门板的另一侧在拉手的上、下方分别设置有一块磁铁安装板,磁铁安装板上开设有安装螺纹孔,所述的锁门用磁铁上开设有与安装螺纹孔相配合的沉头安装通孔,选取沉头螺钉穿过锁门用磁铁上的沉头安装通孔、紧固在磁铁安装板上的安装螺纹孔中,使得沉头螺钉的帽沿藏在锁门用磁铁的沉头安装通孔中,这样柜门在关上后,锁门用磁铁就会比较牢靠地吸附在柜体上。
2.如权利要求1所述的一种电气柜的柜门,其特征在于:所述资料放置袋的上部两侧各设置有一个透明观察窗,资料放置袋的下部中央设置有一个透明观察窗。
3.如权利要求1所述的一种电气柜的柜门,其特征在于:所述的资料放置袋偏向门轴一侧,所述门板的背面上部在靠近锁门用磁铁处设置有一个用柔性材料制成的卡插式工具安装座。
4.如权利要求1所述的一种电气柜的柜门,其特征在于:所述门板背面上部的两侧分别设置有一个直插式工具安置座,其中,一个用于放置低压电气开关的摇柄,另一个用于放置内六角扳手。
5.如权利要求1至4中任一项所述的一种电气柜的柜门,其特征在于:所述的拉手为内藏式拉手。
