光伏汇流箱原理范文光伏汇流箱是太阳能光伏发电系统中必不可少的一部分，其在太阳能光伏系统中扮演着汇流和保护的重要作用。

光伏汇流箱主要是将光伏组件之间的电流汇集到一起，并通过连接线路输入逆变器中进行能量转换。

光伏汇流箱一般由箱体、断路器、接线端子、保护元件等组件构成，不同规格和功能的光伏汇流箱有不同的设计和配置。

接下来将详细介绍光伏汇流箱的原理及其功能。

光伏汇流箱的原理主要包括电池板连接、电流分支、汇流等几个方面。

首先是电池板连接，太阳能光伏组件在安装时需要通过电缆将电流传输到光伏汇流箱中。

光伏汇流箱一般会配备连接电缆的端子盒，通过端子盒的连接接口将电缆连接到光伏汇流箱中。

端子盒一般包括正负极接线端子，通过端子盒将电流从光伏组件传输到光伏汇流箱中。

其次是电流分支，当光伏系统中连接多块太阳能光伏板时，光伏汇流箱需要将来自不同光伏板的电流分支合并，汇流到输出端子供逆变器使用。

光伏汇流箱内部通常会设有电流分支板，通过分支板将来自不同光伏板的电流进行汇流，然后再输出到逆变器中。

电流分支板的设计和功能对于整个光伏系统的性能和效率都至关重要。

另外，光伏汇流箱还具有汇流的功能。

光伏组件从太阳光中获取能量后转化为直流电，并通过电缆传输到光伏汇流箱中。

光伏汇流箱内部的汇流功能可以将来自不同光伏组件的直流电进行集中汇流，然后输出到逆变器中进行能量转换。

通过光伏汇流箱的汇流功能可以有效提高光伏系统的能量利用率和系统的整体性能。

此外，光伏汇流箱还具有保护功能。

由于太阳能光伏系统的工作环境往往恶劣，容易受到雷击、过压、短路等各种外界干扰和损坏，因此光伏汇流箱内部一般会安装过压保护器、短路保护器、防雷器等保护元件。

这些安全保护装置可以有效保护光伏系统免受外界干扰的影响，延长系统的使用寿命。

总的来说，光伏汇流箱在太阳能光伏系统中扮演着至关重要的角色，其原理主要包括电池板连接、电流分支、汇流和保护等几个方面。

光伏汇流箱通过将来自不同光伏组件的电流进行集中汇流，并配备相应的保护装置，可以保证光伏系统的正常运行和高效发电。

本文由ACREL001贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

光伏汇流箱一、序言由工业革命开创的现代文明，都建立在大规模开采、使用化石燃料的基础上的，但在伴随着化石燃料的不断消耗，人类已经开始意识到必须要面对潜在的能源危机——化石能源终将枯竭。

据估计，我国的煤可以开采 80 年，天然气只可开采 30 年，石油只够开采 20 年。

全球能源结构将在本世纪发生根本改变。

太阳辐射能预计在 100 亿年里可保持近似恒定的辐射输出，太阳能堪称无限的能源。

世界各国都在积极寻求可替代化石燃料的新型绿色能源，太阳能光伏发电技术是利用“光生伏打效应”将光直接转换为电能，整个转换过程无排放，是最清洁、最环保的绿色能源。

而光伏汇流箱是应用于智能光伏发电系统中用于对光电池串列及外围辅助元件进行监测的一种智能设备。

是伴随着光伏发电的大规模应用而产生的一个新型产品，下面就太阳能发电系统的结构来说明汇流箱的功能和应用，一般的光伏并网电站结构如下（见下图）：其中主要由 1、光伏电池阵列，2、光伏汇流箱，3，逆变器三部分组成，由电池阵列接受光照产生直流电流，电流输出到汇流箱并联阔流，然后由多个汇流箱输出到逆变器，最终逆变器把直流电转换为交流电后输送到电网或经过升压后进行并网。

如果是离网发电系统则还需要配备蓄电池及控制器，用以在无阳光条件下维持发电。

下面就以光伏发电的特点说明汇流箱的具体功用，由于单体光伏电池的输出电压、电流和功率都很小，一般只有 0.5V 左右，不能满足作为电源应用的要求，为了提高输出功率，需要多个单体电池合理的串、并联后封装成组件。

而太阳能本身是一种低密度的平面能源，需要用大面积的太阳能电池来采集。

所以在需要1更大功率的场合，还需要再将多个组件组成方阵，以提供数值更大的电流、电压的输出。

为了节约电缆，简化系统结构，提高可靠性和可维护性等原因，实际安装工程中需要把多个方阵的输出电缆先进行并联后（一级汇流）再输入到逆变器（二级汇流），而不是直接把所有方阵电缆直接接入逆变器。

汇流箱工作原理汇流箱是太阳能光伏发电系统中的重要组件，它起着将多个光伏模块的电能汇集到一起的作用。

本文将详细介绍汇流箱的工作原理。

一、汇流箱的基本结构汇流箱通常由外壳、直流输入端子、直流输出端子、继电器、保险丝、接地端子等组成。

外壳：汇流箱的外壳通常采用防水、防尘、防腐蚀的材料制成，以保护内部电路设备免受外界环境的影响。

直流输入端子：汇流箱的直流输入端子用于连接光伏模块的直流输出端，将光伏模块产生的直流电能输入到汇流箱中。

直流输出端子：汇流箱的直流输出端子用于将多个光伏模块的电能汇集到一起，输出到逆变器或电网中。

继电器：汇流箱中的继电器起到开关的作用，当需要断开或连接电路时，继电器能够控制电路的通断。

保险丝：汇流箱中的保险丝用于保护电路，当电流超过设定值时，保险丝会熔断，切断电路，以避免电路过载。

接地端子：汇流箱的接地端子用于将电路的接地与地面接通，以确保电路的安全运行。

二、汇流箱的工作原理汇流箱的工作原理可以分为以下几个步骤：1. 光伏模块发电：当太阳光照射到光伏模块上时，光伏模块中的太阳能将被转化为直流电能。

2. 直流电能输入：光伏模块的直流输出端通过电缆连接到汇流箱的直流输入端子上，将直流电能输入到汇流箱中。

3. 汇流箱内部处理：汇流箱内部的电路设备对输入的直流电能进行处理，包括电流检测、电压检测、温度检测等。

4. 电能汇集：汇流箱内部的直流输出端子将多个光伏模块的电能汇集到一起，输出到逆变器或电网中。

5. 电能转换：逆变器将直流电能转换为交流电能，以适应电网的要求。

6. 电能输出：逆变器将转换后的交流电能输出到电网中，供给用户使用或反馈给电网。

7. 安全保护：汇流箱内部的继电器、保险丝等设备起到对电路的保护作用，当电路出现故障或过载时，能够及时切断电路，保证系统的安全运行。

三、汇流箱的优势汇流箱作为光伏发电系统中的重要组件，具有以下优势：1. 电能汇集效率高：汇流箱能够将多个光伏模块的电能汇集到一起，减少电能传输损失，提高系统的整体效率。

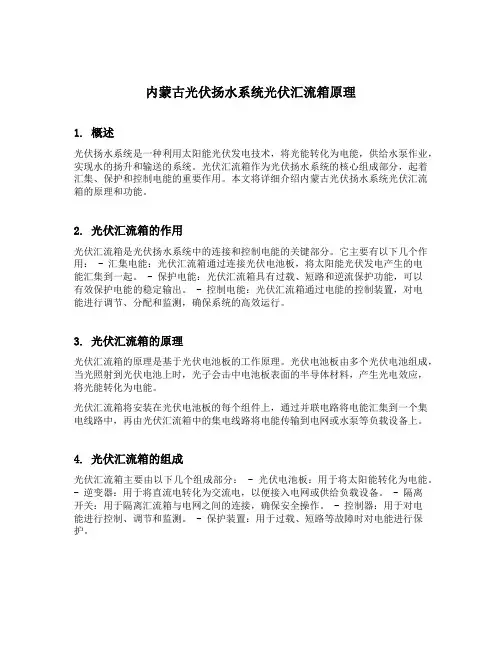

内蒙古光伏扬水系统光伏汇流箱原理1. 概述光伏扬水系统是一种利用太阳能光伏发电技术，将光能转化为电能，供给水泵作业，实现水的扬升和输送的系统。

光伏汇流箱作为光伏扬水系统的核心组成部分，起着汇集、保护和控制电能的重要作用。

本文将详细介绍内蒙古光伏扬水系统光伏汇流箱的原理和功能。

2. 光伏汇流箱的作用光伏汇流箱是光伏扬水系统中的连接和控制电能的关键部分。

它主要有以下几个作用： - 汇集电能：光伏汇流箱通过连接光伏电池板，将太阳能光伏发电产生的电能汇集到一起。

- 保护电能：光伏汇流箱具有过载、短路和逆流保护功能，可以有效保护电能的稳定输出。

- 控制电能：光伏汇流箱通过电能的控制装置，对电能进行调节、分配和监测，确保系统的高效运行。

3. 光伏汇流箱的原理光伏汇流箱的原理是基于光伏电池板的工作原理。

光伏电池板由多个光伏电池组成，当光照射到光伏电池上时，光子会击中电池板表面的半导体材料，产生光电效应，将光能转化为电能。

光伏汇流箱将安装在光伏电池板的每个组件上，通过并联电路将电能汇集到一个集电线路中，再由光伏汇流箱中的集电线路将电能传输到电网或水泵等负载设备上。

4. 光伏汇流箱的组成光伏汇流箱主要由以下几个组成部分： - 光伏电池板：用于将太阳能转化为电能。

- 逆变器：用于将直流电转化为交流电，以便接入电网或供给负载设备。

- 隔离开关：用于隔离汇流箱与电网之间的连接，确保安全操作。

- 控制器：用于对电能进行控制、调节和监测。

- 保护装置：用于过载、短路等故障时对电能进行保护。

5. 光伏汇流箱的运行过程光伏汇流箱的运行过程如下： 1. 太阳能光照照射到光伏电池板表面。

2. 光伏电池板将光能转化为电能，产生直流电。

3. 直流电经过逆变器转化为交流电。

4. 控制器对交流电进行控制和监测。

5. 交流电通过隔离开关连接到电网或供给负载设备。

6. 光伏汇流箱的优势光伏汇流箱具有以下几个优势： - 可再生能源：光伏汇流箱利用太阳能作为能源，具有无限的能源来源。

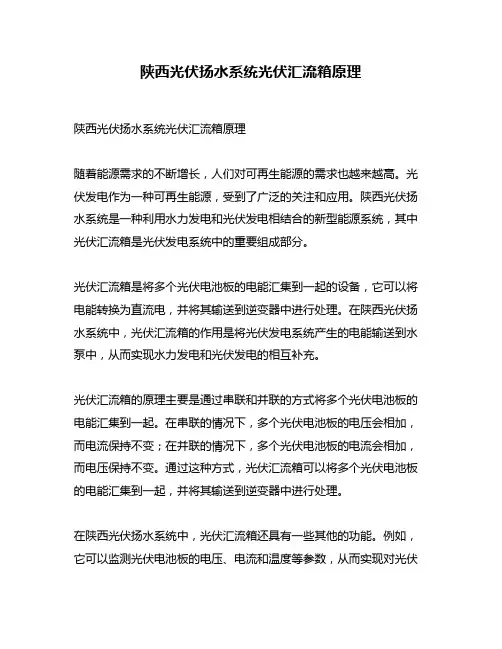

陕西光伏扬水系统光伏汇流箱原理
陕西光伏扬水系统光伏汇流箱原理
随着能源需求的不断增长，人们对可再生能源的需求也越来越高。

光伏发电作为一种可再生能源，受到了广泛的关注和应用。

陕西光伏扬水系统是一种利用水力发电和光伏发电相结合的新型能源系统，其中光伏汇流箱是光伏发电系统中的重要组成部分。

光伏汇流箱是将多个光伏电池板的电能汇集到一起的设备，它可以将电能转换为直流电，并将其输送到逆变器中进行处理。

在陕西光伏扬水系统中，光伏汇流箱的作用是将光伏发电系统产生的电能输送到水泵中，从而实现水力发电和光伏发电的相互补充。

光伏汇流箱的原理主要是通过串联和并联的方式将多个光伏电池板的电能汇集到一起。

在串联的情况下，多个光伏电池板的电压会相加，而电流保持不变；在并联的情况下，多个光伏电池板的电流会相加，而电压保持不变。

通过这种方式，光伏汇流箱可以将多个光伏电池板的电能汇集到一起，并将其输送到逆变器中进行处理。

在陕西光伏扬水系统中，光伏汇流箱还具有一些其他的功能。

例如，它可以监测光伏电池板的电压、电流和温度等参数，从而实现对光伏
发电系统的实时监测和控制。

此外，光伏汇流箱还可以对光伏电池板进行保护，防止其受到过电压、过电流和短路等故障的影响。

总之，光伏汇流箱是陕西光伏扬水系统中不可或缺的组成部分。

它可以将光伏发电系统产生的电能输送到水泵中，从而实现水力发电和光伏发电的相互补充。

通过串联和并联的方式将多个光伏电池板的电能汇集到一起，并对其进行监测和保护，光伏汇流箱为光伏发电系统的稳定运行提供了重要的支持。

汇流箱工作原理
汇流箱是一种用于太阳能光伏发电系统的重要组件，主要用于采集和分配太阳
能电池板产生的电能。

它起到了将多个太阳能电池板的电能汇集到一起，并通过输出端口将电能输送到逆变器或者电网的作用。

汇流箱的工作原理主要包括以下几个方面：
1. 多路输入：汇流箱通常具有多个输入端口，用于连接多个太阳能电池板。

每
一个输入端口都与一个太阳能电池板相连，将其产生的电能输入到汇流箱中。

2. 电流分配：汇流箱内部配备有电流分配器，用于将来自各个太阳能电池板的
电流进行分配。

电流分配器可以根据每一个太阳能电池板的电流输出情况，合理地分配电流，以确保整个系统的稳定性和高效性。

3. 绝缘保护：汇流箱内部还设置有绝缘保护装置，用于避免电流短路和漏电等
安全隐患。

绝缘保护装置可以检测到系统中的任何电流异常，并及时切断电路，保护整个系统的安全运行。

4. 温度监测：汇流箱还配备有温度传感器，用于监测太阳能电池板的温度情况。

温度传感器可以实时检测太阳能电池板的温度变化，并将数据传输到监控系统中，以便对系统进行合理的温度控制和管理。

5. 监控与管理：汇流箱通常与整个光伏发电系统的监控系统相连接，可以实现
对光伏发电系统的远程监控和管理。

通过监控系统，用户可以实时了解系统的工作状态、发电量、电流等数据，以及对系统进行远程控制和调节。

总结起来，汇流箱的工作原理是通过将多个太阳能电池板的电能汇集到一起，
并通过电流分配、绝缘保护、温度监测等措施，将电能输送到逆变器或者电网中。

汇流箱不仅起到了电能汇集和分配的作用，还能实现对系统的监控和管理，提高光伏发电系统的效率和安全性。

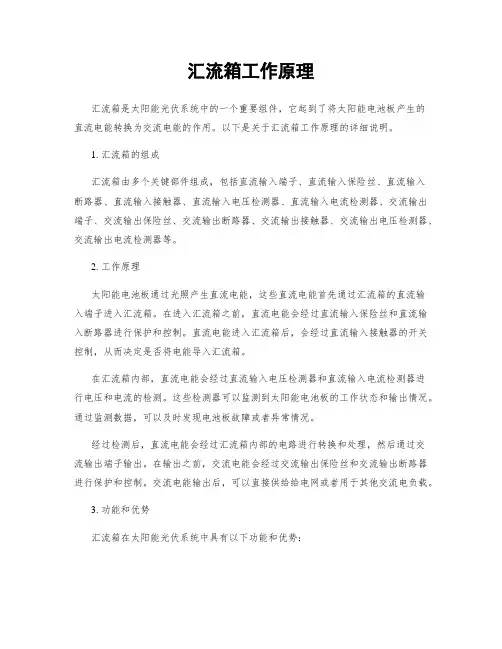

汇流箱工作原理汇流箱是太阳能光伏系统中的一个重要组件，它起到了将太阳能电池板产生的直流电能转换为交流电能的作用。

以下是关于汇流箱工作原理的详细说明。

1. 汇流箱的组成汇流箱由多个关键部件组成，包括直流输入端子、直流输入保险丝、直流输入断路器、直流输入接触器、直流输入电压检测器、直流输入电流检测器、交流输出端子、交流输出保险丝、交流输出断路器、交流输出接触器、交流输出电压检测器、交流输出电流检测器等。

2. 工作原理太阳能电池板通过光照产生直流电能，这些直流电能首先通过汇流箱的直流输入端子进入汇流箱。

在进入汇流箱之前，直流电能会经过直流输入保险丝和直流输入断路器进行保护和控制。

直流电能进入汇流箱后，会经过直流输入接触器的开关控制，从而决定是否将电能导入汇流箱。

在汇流箱内部，直流电能会经过直流输入电压检测器和直流输入电流检测器进行电压和电流的检测。

这些检测器可以监测到太阳能电池板的工作状态和输出情况。

通过监测数据，可以及时发现电池板故障或者异常情况。

经过检测后，直流电能会经过汇流箱内部的电路进行转换和处理，然后通过交流输出端子输出。

在输出之前，交流电能会经过交流输出保险丝和交流输出断路器进行保护和控制。

交流电能输出后，可以直接供给给电网或者用于其他交流电负载。

3. 功能和优势汇流箱在太阳能光伏系统中具有以下功能和优势：- 保护功能：汇流箱内置的保险丝和断路器可以保护电池板和系统免受过电流和过电压的伤害。

- 监测功能：汇流箱内的电压和电流检测器可以实时监测电池板的工作状态，及时发现故障和异常情况。

- 灵便性：汇流箱可以根据系统需求进行定制，包括输入输出电压和电流的调整，以及接线方式的选择。

- 安全性：汇流箱具有防水、防尘、防雷击等功能，可以确保系统的安全运行。

- 维护便捷：汇流箱的模块化设计使得维护和更换部件更加方便和快捷。

总结：汇流箱是太阳能光伏系统中的重要组件，通过将太阳能电池板产生的直流电能转换为交流电能，实现了太阳能电能的有效利用。

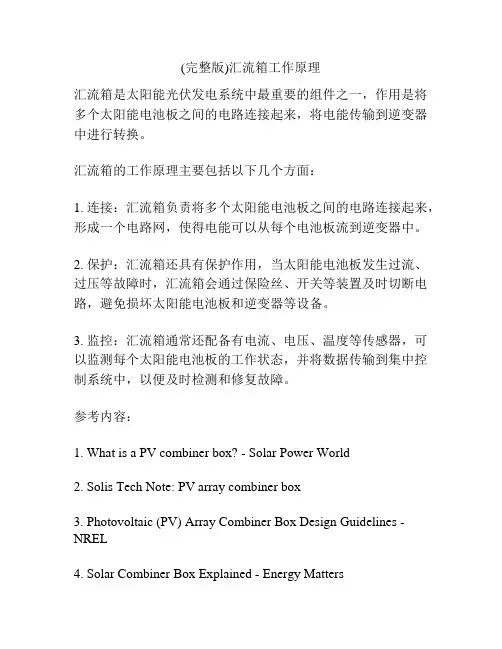

(完整版)汇流箱工作原理
汇流箱是太阳能光伏发电系统中最重要的组件之一，作用是将多个太阳能电池板之间的电路连接起来，将电能传输到逆变器中进行转换。

汇流箱的工作原理主要包括以下几个方面：
1. 连接：汇流箱负责将多个太阳能电池板之间的电路连接起来，形成一个电路网，使得电能可以从每个电池板流到逆变器中。

2. 保护：汇流箱还具有保护作用，当太阳能电池板发生过流、过压等故障时，汇流箱会通过保险丝、开关等装置及时切断电路，避免损坏太阳能电池板和逆变器等设备。

3. 监控：汇流箱通常还配备有电流、电压、温度等传感器，可以监测每个太阳能电池板的工作状态，并将数据传输到集中控制系统中，以便及时检测和修复故障。

参考内容：
1. What is a PV combiner box? - Solar Power World
2. Solis Tech Note: PV array combiner box
3. Photovoltaic (PV) Array Combiner Box Design Guidelines - NREL
4. Solar Combiner Box Explained - Energy Matters
5. How a PV Combiner Box Works - altE Store
6. Solar Combiner Boxes – What They Are and How They Work - Wholesale Solar。

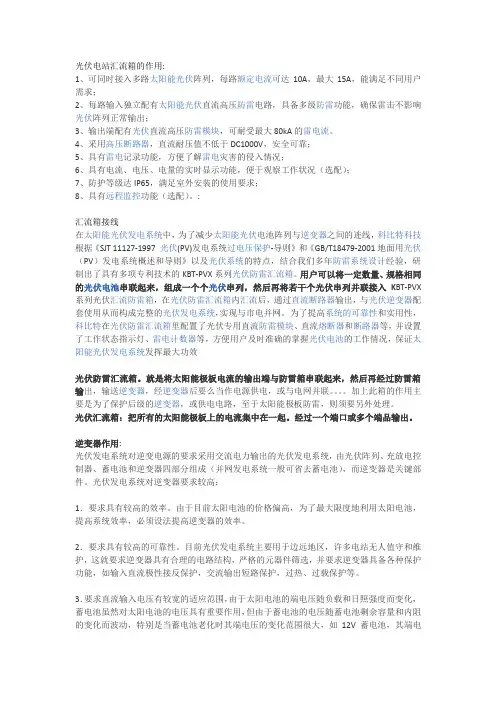

光伏电站汇流箱的作用:1、可同时接入多路太阳能光伏阵列，每路额定电流可达10A，最大15A，能满足不同用户需求；2、每路输入独立配有太阳能光伏直流高压防雷电路，具备多级防雷功能，确保雷击不影响光伏阵列正常输出；3、输出端配有光伏直流高压防雷模块，可耐受最大80kA的雷电流。

4、采用高压断路器，直流耐压值不低于DC1000V，安全可靠；5、具有雷电记录功能，方便了解雷电灾害的侵入情况；6、具有电流、电压、电量的实时显示功能，便于观察工作状况（选配）；7、防护等级达IP65，满足室外安装的使用要求；8、具有远程监控功能（选配）。

:汇流箱接线在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，科比特科技根据《SJT 11127-1997 光伏(PV)发电系统过电压保护-导则》和《GB/T18479-2001地面用光伏（PV）发电系统概述和导则》以及光伏系统的特点，结合我们多年防雷系统设计经验，研制出了具有多项专利技术的KBT-PVX系列光伏防雷汇流箱。

用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入K BT-PVX 系列光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现与市电并网。

为了提高系统的可靠性和实用性，科比特在光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等，并设置了工作状态指示灯、雷电计数器等，方便用户及时准确的掌握光伏电池的工作情况，保证太阳能光伏发电系统发挥最大功效光伏防雷汇流箱。

就是将太阳能极板电流的输出端与防雷箱串联起来，然后再经过防雷箱输出，输送逆变器，经逆变器后要么当作电源供电，或与电网并联。

加上此箱的作用主要是为了保护后级的逆变器，或供电电路，至于太阳能极板防雷，则须要另外处理。

光伏汇流箱：把所有的太阳能极板上的电流集中在一起。

经过一个端口或多个端品输出。

防雷模块
用于汇流箱防雷保护
熔断器
用于汇流箱输出侧保护
汇流箱软件操作（一期）
拔下汇流箱主 板485通讯输 出口端子，将 RS232/RS48 5线分别与电 脑USB及主板 485通讯口连 接，点击意科 汇流箱调试软 件会弹出右图。
汇流箱软件操作（一期）
点击上图“设置 串口”弹出左图 “串口参数设 定”，根据电脑 显示串口号选择 端口，单机确定， 再单击上图“打 开串口”。
汇流箱软件操作（二期）
通讯串口与电脑连 接方式与一期相同。 打开调试程序，单 击“Register later” 弹出右图界面。在 “setup”子菜单 下选择
汇流箱软件操作（二期）
在“setup”子菜 单下选择“poll Definition”弹出左 侧界面，在slave ID处输入需要查看 的汇流箱地址，点 击“OK”即可查 看汇流箱数据
A1 复归 A2 浏览 A3 参数
E1 电流值 E2 输出电流显示 E3 电压值 E4 温度 E5 防雷失效计数 E6 遥信位 E7 软件版本号
C1 通讯模式 C2 装置地址 C3 波特率 C4 定值 C5 密码
01 装置故障延时时间 02 备用 03 备用 04 电流断路故障延时时间 05 电流偏差设定值 06 电流偏差故障延时时间 07 过流门限值 08 过流故障延时时间 09 电流反向延时时间 10 过压门限值 11 过压故障延时时间 12 防雷失效延时时间 13 开入模式 14 过温门限值 15 过温延时时间 16 电压门槛值 17 电流门槛值 18 手动复归选择模式 19 功能投退控制字 20 控制字 21-52 第1-32路电流偏移 53 母线电压偏移 54-85 第1-32路电流增益 86 母线电压增益

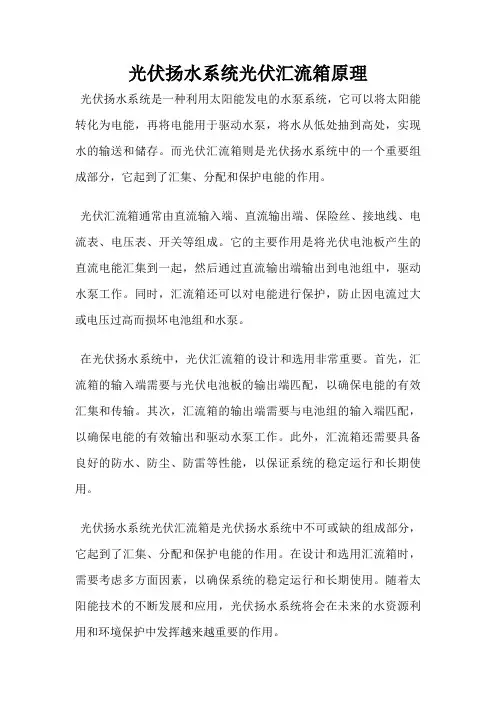

光伏扬水系统光伏汇流箱原理
光伏扬水系统是一种利用太阳能发电的水泵系统，它可以将太阳能转化为电能，再将电能用于驱动水泵，将水从低处抽到高处，实现水的输送和储存。

而光伏汇流箱则是光伏扬水系统中的一个重要组成部分，它起到了汇集、分配和保护电能的作用。

光伏汇流箱通常由直流输入端、直流输出端、保险丝、接地线、电流表、电压表、开关等组成。

它的主要作用是将光伏电池板产生的直流电能汇集到一起，然后通过直流输出端输出到电池组中，驱动水泵工作。

同时，汇流箱还可以对电能进行保护，防止因电流过大或电压过高而损坏电池组和水泵。

在光伏扬水系统中，光伏汇流箱的设计和选用非常重要。

首先，汇流箱的输入端需要与光伏电池板的输出端匹配，以确保电能的有效汇集和传输。

其次，汇流箱的输出端需要与电池组的输入端匹配，以确保电能的有效输出和驱动水泵工作。

此外，汇流箱还需要具备良好的防水、防尘、防雷等性能，以保证系统的稳定运行和长期使用。

光伏扬水系统光伏汇流箱是光伏扬水系统中不可或缺的组成部分，它起到了汇集、分配和保护电能的作用。

在设计和选用汇流箱时，需要考虑多方面因素，以确保系统的稳定运行和长期使用。

随着太阳能技术的不断发展和应用，光伏扬水系统将会在未来的水资源利用和环境保护中发挥越来越重要的作用。

HL1901交流汇流箱送电一、HL1901交流汇流箱的工作原理1.太阳能电池板发电：太阳能电池板通过吸收太阳光的能量产生直流电，电流经过HL1901交流汇流箱的输入端口进入到汇流箱内部。

2.汇流箱内部的组件：HL1901交流汇流箱内部包含多个直流输入端口和一个交流输出端口。

每个直流输入端口连接一个太阳能电池板，直流电流从每个输入端口进入到汇流箱内部的汇流板上。

3.DC/AC逆变器：汇流箱内部还配备了一台DC/AC逆变器，主要负责将直流电转化为交流电。

直流电经过DC/AC逆变器的转换，输出为交流电，然后通过交流输出端口送入电网中。

4.过流保护：HL1901交流汇流箱内部还包含过流保护装置，用于监测和保护电流超过额定电流的情况。

一旦发现过流现象，过流保护装置会自动切断电流，以保护电池板和逆变器的安全。

二、HL1901交流汇流箱的主要特点1.高效转换：HL1901交流汇流箱内置的DC/AC逆变器可以实现高效的直流到交流的转换，将太阳能电池板产生的直流电转化为电网所需的交流电。

转换效率高，能够提高整个光伏发电系统的发电效率。

2.多路输入：HL1901交流汇流箱具有多个直流输入端口，可以同时连接多个太阳能电池板。

每个输入端口都可独立工作，并通过汇流板将电流集中到交流输出端口。

3.安全保护：HL1901交流汇流箱内部配备了过流保护装置，一旦检测到过流现象，能够自动切断电流，保护光伏发电系统的安全。

此外，汇流箱还具有防雨、防腐蚀等功能，能够适应各种恶劣的户外环境。

4.易于安装和维护：HL1901交流汇流箱采用模块化设计，结构简单，安装方便。

每个直流输入端口都有独立的连接器，方便连接太阳能电池板。

同时，汇流箱还设有适配器和监测单元等辅助设备，方便对光伏发电系统进行监测和维护。

5.高可靠性：HL1901交流汇流箱采用高质量的电子元件和可靠性强的电路设计，具有高度的稳定性和可靠性。

逆变器采用MPPT跟踪技术，能够实时跟踪太阳能电池板的最佳发电点，提高发电效率。

光伏集中汇流方案光伏发电是利用太阳能将光能转化为电能的一种清洁能源。

在光伏发电系统中，光伏集中汇流方案起着至关重要的作用。

本文将重点探讨光伏集中汇流方案的原理、优势以及应用。

光伏集中汇流方案是指将多个光伏组件的直流电能通过汇流箱集中传输到交流电网中的一种方案。

其基本原理是将多个光伏组件的直流输出通过汇流箱集中汇流，再经过逆变器转换为交流电能，最终输出到电网中供电。

光伏集中汇流方案的优势主要体现在以下几个方面：1. 提高系统效率：采用光伏集中汇流方案可以减少电能传输过程中的能量损耗，提高系统的整体效率。

同时，通过逆变器的调节，可以使光伏系统在不同光照条件下都能保持较高的工作效率。

2. 简化系统结构：光伏集中汇流方案将多个光伏组件的直流输出集中汇流，减少了系统中的电缆和连接器的使用量，简化了系统结构，降低了系统的维护成本。

3. 提高系统可靠性：光伏集中汇流方案可以通过集中监控和控制系统对光伏组件的工作状态进行实时监测和调节，提高了系统的可靠性和稳定性，降低了故障率。

4. 方便维护管理：由于光伏集中汇流方案减少了电缆和连接器的使用量，方便了系统的维护和管理工作。

同时，集中监控系统可以实时监测系统的运行状态，及时发现并解决问题，提高了系统的可维护性。

光伏集中汇流方案在实际应用中有着广泛的应用。

例如，在大型光伏电站中，采用集中汇流方案可以更好地管理和控制光伏组件的输出，提高整个电站的发电效率。

同时，在分布式光伏发电系统中，集中汇流方案可以将多个分布式光伏组件的电能集中汇流，方便系统的集中管理和控制。

光伏集中汇流方案是一种重要的光伏发电系统设计方案。

其通过集中汇流和逆变器转换，提高了系统的效率、可靠性和可维护性。

在实际应用中，光伏集中汇流方案可以广泛应用于大型光伏电站和分布式光伏发电系统中，为清洁能源的推广和利用提供了重要支持。

随着光伏技术的不断发展和进步，相信光伏集中汇流方案将进一步完善和优化，为光伏发电系统带来更高的效益和更广阔的应用前景。

光伏汇流箱
1. 概述：
概念
在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，对光电池串列及外围辅助元件进行监的一种设备。

技术要求
1)防护品级IP65，知足室外安装的要求；
2)可同时接入16 路电池串列，每路电池串列的允许最大电流10A；
3)每路接入电池串列的开路电压值可达900V；
4)每路电池串列的正负极都配有光伏专用中压直流熔丝进行保护，其耐压值
为DC1000V；
5)直流输出母线的正极对地、负极对地、正负极之间配有光伏专用中压防雷
器，选用知名品牌防雷器，其额定放电电流为20kA，最大电流为40kA；
6)直流输出母线端配有可分断的国外品牌直流断路器；
7)采用智能汇流箱；
8)按照工程的实际情况，汇流箱的外壳要采用抗侵蚀的材料及相应的防腐办
法。

2. 国内知名汇流箱厂家及价钱
目前能提供逆变器的厂家都可以提供汇流箱，市场上一线品牌为阳光电源、正泰电气、特变电工、华为、金宏威、珠海瓦特、南京冠亚电源等，二线厂家为固德威、晶福源等。

各厂家汇流箱技术参数对比
通过和上述厂家沟通得知，目前汇流箱大体没有什么技术壁垒，只要差价在内部元器件的本钱上，另外，很多企业为了降低本钱，汇流箱采用外协加工的方式；很多业主为了降低本钱，会指定内部元器件的品牌，由小厂家直接装配。

简要阐述光伏汇流箱的主要功能光伏汇流箱是太阳能发电系统中的一个重要组成部分，其主要功能是将太阳能电池板产生的直流电转化为交流电，并实现对电能的分配和监控。

以下将详细阐述光伏汇流箱的主要功能。

1. 电能转换与逆变功能：光伏汇流箱可将太阳能电池板产生的直流电转化为交流电，以满足家庭、企业或工业设施的用电需求。

同时，光伏汇流箱还具备逆变功能，能够将交流电转化为直流电，以供给电池储能系统或其他直流负载使用。

2. 电能分配与管理功能：光伏汇流箱作为太阳能发电系统的一个重要节点，可以对电能进行分配和管理。

它可以将太阳能电池板产生的电能分配到不同的用电设备或电网中，实现电能的合理利用和分配。

同时，光伏汇流箱还可以监控和管理电能的输入、输出、储存和消耗情况，确保系统的安全稳定运行。

3. 电能监测与数据采集功能：光伏汇流箱配备了电能监测和数据采集系统，可以实时监测和采集太阳能电池板的发电情况、电能的输入输出情况以及系统的运行状态等数据。

这些数据可以用于发电量统计、功率分析、故障诊断和性能评估等用途，帮助用户了解系统的运行状况和发电效果，优化系统的运行和维护。

4. 电能保护与安全功能：光伏汇流箱具备多种电能保护和安全功能，以确保系统的安全可靠运行。

它可以对电能进行过压、欠压、过流、短路等多种保护，防止因电能异常而引发的设备故障、电弧火灾等安全问题。

同时，光伏汇流箱还具备防雷击和防反接功能，保障系统在恶劣气候条件下的安全运行。

5. 环境监测与维护功能：光伏汇流箱还可以监测和采集系统周围环境的温度、湿度、辐照度等信息，以及电池板的温度、电压、电流等参数。

这些数据可以用于分析系统的工作环境和性能，及时发现和解决潜在问题，提高系统的效率和可靠性。

此外，光伏汇流箱还可以进行远程监测和故障诊断，方便用户对系统进行远程控制和维护。

光伏汇流箱作为太阳能发电系统中的重要组成部分，具备电能转换与逆变、电能分配与管理、电能监测与数据采集、电能保护与安全、环境监测与维护等多种功能。

光伏电站汇流箱的作用:1、可同时接入多路太阳能光伏阵列，每路额定电流可达10A，最大15A，能满足不同用户需求；2、每路输入独立配有太阳能光伏直流高压防雷电路，具备多级防雷功能，确保雷击不影响光伏阵列正常输出；3、输出端配有光伏直流高压防雷模块，可耐受最大80kA 的雷电流。

4、采用高压断路器，直流耐压值不低于DC1000V，安全可靠；5、具有雷电记录功能，方便了解雷电灾害的侵入情况；6、具有电流、电压、电量的实时显示功能，便于观察工作状况（选配）；7、防护等级达IP65，满足室外安装的使用要求；8、具有远程监控功能（选配）。

:汇流箱接线在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，科比特科技根据《SJT 11127-1997 光伏（PV）发电系统过电压保护-导则》和《GB/T18479-2001地面用光伏（PV）发电系统概述和导则》以及光伏系统的特点，结合我们多年防雷系统设计经验，研制出了具有多项专利技术的KBT-PVX系列光伏防雷汇流箱。

用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入KBT-PVX 系列光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现与市电并网。

为了提高系统的可靠性和实用性，科比特在光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等，并设置了工作状态指示灯、雷电计数器等，方便用户及时准确的掌握光伏电池的工作情况，保证太阳能光伏发电系统发挥最大功效光伏防雷汇流箱。

就是将太阳能极板电流的输出端与防雷箱串联起来，然后再经过防雷箱输出，输送逆变器，经逆变器后要么当作电源供电，或与电网并联。

加上此箱的作用主要是为了保护后级的逆变器，或供电电路，至于太阳能极板防雷，则须要另外处理。

光伏汇流箱：把所有的太阳能极板上的电流集中在一起。

经过一个端口或多个端品输出。

光伏系统硬件主要设计之光伏汇流箱------新手木鱼学光伏汇流箱（junction box)，汇流，顾名思义就是汇集电流，当然就汇流箱所能实现的功能而言，远不止于汇流。

汇流箱的主要功能有：1.汇流由于单体太阳能电池板所输出的电压和电流都是很小的，无法达到逆变器的额定输入电压和电流进行电能的变换。

为此依据所要达到的发电量的功率去设计光伏阵列的拓扑结构，也就是确定串并联的单体光伏电板的数目，串联可以提高电流，并联提高电压。

（有的因为阵列面积的限制，可采用BOOST升压电路，达到逆变器的输入电压和电流，PS不知道这句话写的对不对）举一个实例看看：（合肥阳光的一个产品）（注：这个是汇流箱底部的接线端子左侧为16路直流输入的正极右侧为16路直流输入的负极汇流后的DC input and output不用多说）（注:此为汇流箱内部的端子5，6为16路正极输入的端子注意每一路都有一个保险丝熔断器12为直流输出端子3为接地端子）保险丝熔断器2.防雷户外的电池板在雷电多发的季节（夏季），要采取防雷保护，主要的保护装置是电涌保护器（SPD）和熔断器。

如图：是两种防雷保护装置.3.直流电压保护主要采用的是多级熔断器来进行保护，提高耐压值到DC1000V左右，这个熔断器可与SPD直流输入端子连接是一个公共的部分。

（新手，不知道这么写对不对）4.光伏阵列的保护在逆变器处于非工作状态，光伏阵列仍然工作，此时可能会产生内部环流，为此需要在每一路的阵列上上加一个反向二极管，由于这个二极管的耐压值会很大，因此对于光伏系统的功率有一定的损耗。

5.光伏板工作状态的监控我们有必要知道每一路光伏板的发电数据运行参数故障状况等，为此要在光伏板上安装相应的电压和电流传感器，进行数据的采集和传输，如霍尔电压和电流传感器，温度传感器，湿度传感器等，实时监测光伏板的运行参数，从而为整个系统的运行提供数据支撑。

实时数据还可以有RS485总线与上位机进行数据传输，在PC界面记录并分析数据。
