石油钻井工程设计大表(上墙)

钻井工程设计姓名：班级：学号：中国石油大学（北京）2014年 6 月目录1.地质概况---------------------------------------------------------------- 32.技术指标及质量要求------------------------------------------------------ 43.工程设计---------------------------------------------------------------- 54.健康、安全与环境管理 --------------------------------------------------- 141.地质概况1.1地理概况1.2地质基本数据1.2.1井号：1.2.2井别：预探井1.2.3井位：(1)井位座标：纵（X）横（Y）(2)地面海拔：(3)地理位置：(4)构造位置：(5)过井测线：1.2.4设计井深：1.2.5目的层：1.2.6完钻层位：1.2.7完钻原则：1.2.8钻探目的：1.3地层层位预测及岩性1.4油气水层简述（略）1.5储层简要描述（略）2.技术指标及质量要求2.1井身质量要求井段（m）井斜（0）水平位移（m）全角变化率（0/25m）0-1000 <30≤30 ≤10/25m-2000 <40≤50 ≤1015′/25m-3000 <50≤80 ≤20/25m-4000 <60≤100 ≤2015′/25m-5000 <70≤140 ≤2030′/25m2.2固井质量要求固井质量采用声波测井和变密度测井综合评价，要求声幅≤20%；变密度测井反应弱套管波，强地层波。

2.3取心要求（略）2.4录取资料要求（略）3.工程设计3.1井下复杂情况提示3.1.1在本井的钻井过程中，现场有关技术人员应充分了解、分析邻井事故复杂情况，防止事故的发生，及时处理好工程复杂。

东北石油大学石油工程钻井工程课程设计东北石油大学课程设计任务书课程：石油工程课程设计题目：钻井工程设计专业：石油工程姓名：张皖学号：10011312主要内容、基本要求、主要参考资料等：1、设计主要内容：根据已有的基础数据，利用所学的专业知识，完成一口井的钻井工程相关参数的计算，最终确定出钻井、完井技术措施。

主要包括井身结构、钻具组合、钻井液、钻井参数设计和完井设计。

2、设计要求：要求学生选择一口井的基础数据，在教师的指导下独立地完成设计任务，最终以设计报告的形式完成专题设计，设计报告的具体内容如下：（1）井身结构设计；（2）套管强度设计；（3）钻柱设计；（4）钻井液设计；（5）钻井水力参数设计；（6）注水泥设计；（7）设计结果；（8）参考文献；设计报告采用统一格式打印，要求图表清晰、语言流畅、书写规范、论据充分、说服力强，达到工程设计的基本要求。

3、主要参考资料：王常斌等，《石油工程设计》，东北石油大学校内自编教材陈涛平等，《石油工程》，石油工业出版社，2000《钻井手册（甲方）》编写组，《钻井手册》，石油工程出版社，1990完成期限2014年6月10日指导教师陈涛平专业负责人陈涛平2014 年 6 月10 日目录前言 (1)第1章设计资料的收集.............................................................. 错误!未定义书签。

1.1预设计井基本参数.......................................................... 错误!未定义书签。

1.2 邻井基本参数................................................................. 错误!未定义书签。

第2章井身结构设计.. (6)2.1钻井液压力体系 (6)2.2井身结构的设计 (7)2.3井身结构设计结果 (9)第3章套管柱强度设计 (10)3.1套管柱设计计算的相关公式 (10)3.2表层套管柱设计.............................................................. 错误!未定义书签。

1表A-1 钻井工程课程设计任务书2一、地质概况29：3井别：探井井号：设计井深：3265m 目的层：4当量密度为：g/cm3表 A-2设计系数567石工专业石工（卓越班）1201班学生姓名：木合来提.木哈西8910图 A-1 地层压力和破裂压力11121314一．井身结构设计1.由于该井位为探井，故中间套管下深按可能发生溢流条件确定必封点深度。

1516由图A-1得，钻遇最大地层压力当量密度ρpmax=1.23g/cm³，则设计地层破裂压力当17量密度为：ρfD=1.23+0.024+3245/H1×0.023+0.026.18试取H1=1500m，则ρfD=1.23+0.024+2.16×0.023+0.026=1.33 g/cm³,19ρf1400=1.36 g/cm³ > ρfD 且相近，所以确定中间套管下入深度初选点为H1=1500m。

20验证中间套管下入深度初选点1500m是否有卡钻危险。

21从图A-1知在井深1400m处地层压力梯度为1.12 g/cm³以及320m属正常地层压力，22该井段内最小地层压力梯度当量密度为1.0 g/cm³。

23ΔPN=0.00981×(1.10+0.024-1.0)×320=0.389<11MPa24所以中间套管下入井深1500m无卡套管危险。

25水泥返至井深500m。

262.油层套管下入J层13-30m，即H2=3265m。

27校核油层套管下至井深3265m是否卡套管。

28从图A-1知井深3265m处地层压力梯度为1.23 g/cm³，该井段内的最小地层压力梯度29为1.12g/cm³，故该井段的最小地层压力的最大深度为2170m。

30Δpa=0.00981×（1.23+0.024-1.12）×2170=2.85Mpa<20 Mpa31所以油层套管下至井深3265m无卡套管危险。

钻井工程课程设计任务书一、课程概述钻井是石油、天然气勘探与开发的主要手段。

钻井工程质量的优劣和钻井速度的快慢，直接关系到钻井成本的高低，油田勘探开发的综合经济效益及石油工业发展速度。

钻井工程设计是钻井施工作业必须遵循的原则，是组织钻井生产和技术协作的基础，搞好单井预算和决算的唯一依据。

钻井设计的科学性，先进性关系到一口井作业的成败和效益。

科学钻井水平的提高，在一定程度上依靠钻井设计水平的提高，所有的井都要进行钻井设计。

钻井设计是在地质部门提供一口井地质设计书的基础上进行的，内容包括资料收集、工程设计、进度设计和费用预算四个部分，其中资料收集、整理和工程设计是本次必须完成的任务。

二、课程的任务、目的与要求“石油工程设计——钻井工程设计”是石油工程专业学生的专业课程设计的重要组成部分，本课程设计的任务是：教授及指导学生进行并完成一口直井的钻井工程施工设计。

本课程设计的主要目的是：使学生明了一口井钻井工程设计所包含的基本内容、设计的整体过程及各部分设计之间的相互关系；使学生加深对“钻井工程”课程内容的理解和掌握、进一步了解石油工程相关课程的内在联系；培养学生的设计、计算和绘图的能力；培养学生编制设计文本的能力；进一步培养学生的工程意识及利用己获取知识去分析、解决实际工程问题的能力；进一步培养学生通过自学获取知识的能力；培养学生综合利用已学知识的能力。

本课程设计的基本要求是：学生在教师的指导下完成一口直井的钻井工程施工设计：掌握“教学内容”中所规定的各部分设计的基本原理、方法，会进行相关的设计计算；掌握有关工程手册的查阅方法。

所完成的设计应包含“教学内容”中所规定的全部内容。

学生最终应提交所设计井的“一口井钻井工程设计书”，以及“一口井钻井工程设计说明书”各一份。

三、教学内容及要求1、教学内容1）、指导教师给每个学生下达一份钻井工程设计任务书，具体由提供的软件自动生成。

2）、学生在指导教师的指导下进行并完成下述设计：钻井与完井工程设计的任务是根据地质部门提供的地质设计书内容，进行一口井施工工程参数及技术措施设计，并给出钻井进度预测和成本预算。

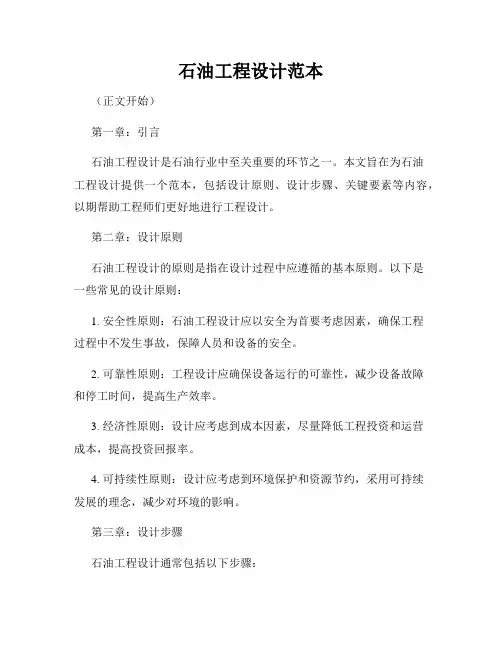

石油工程设计范本（正文开始）第一章：引言石油工程设计是石油行业中至关重要的环节之一。

本文旨在为石油工程设计提供一个范本，包括设计原则、设计步骤、关键要素等内容，以期帮助工程师们更好地进行工程设计。

第二章：设计原则石油工程设计的原则是指在设计过程中应遵循的基本原则。

以下是一些常见的设计原则：1. 安全性原则：石油工程设计应以安全为首要考虑因素，确保工程过程中不发生事故，保障人员和设备的安全。

2. 可靠性原则：工程设计应确保设备运行的可靠性，减少设备故障和停工时间，提高生产效率。

3. 经济性原则：设计应考虑到成本因素，尽量降低工程投资和运营成本，提高投资回报率。

4. 可持续性原则：设计应考虑到环境保护和资源节约，采用可持续发展的理念，减少对环境的影响。

第三章：设计步骤石油工程设计通常包括以下步骤：1. 方案设计：根据项目需求和技术要求，制定基本设计方案，确定主要设备、工艺流程等。

2. 详细设计：在方案设计基础上，对各个子系统进行详细设计，确定设备规格、布局、管线设计等。

3. 材料采购：根据设计方案，确定需要采购的材料和设备，并进行采购计划。

4. 施工和安装：按照设计方案进行工程施工和设备安装，确保设备和管道等能够正常运行。

5. 调试和验收：完成施工后，对设备和工艺流程进行调试，并进行验收，确保设计要求得到满足。

第四章：关键要素石油工程设计的关键要素包括设备选型、工艺流程、管线设计等。

以下是对这些要素的简要介绍：1. 设备选型：根据工程需要，选择适合的设备，包括钻井设备、控制系统、输油管道等。

2. 工艺流程：根据油气田特点，确定适合的工艺流程，包括油藏开发、采油、处理等。

3. 管线设计：根据工艺流程和工程需求，设计输油管道和相关设备，确保油气能够顺利输送到指定地点。

第五章：总结石油工程设计是一个复杂而关键的过程。

本文提供了一个石油工程设计的范本，包括设计原则、设计步骤、关键要素等内容。

希望这样的范本可以帮助工程师们更好地进行工程设计，提高石油行业的生产效率和安全性。

钻井设计涉及所有的油气井，是钻井工程的必须步骤。

钻井设计的基本内容包括地质设计、工程设计、进度设计和费用预算四个部分。

钻井设计要本着“科学、安全、经济、环保”的原则来进行。

●地质设计应提供钻探目的和要求、地层孔隙压力、破裂压力、岩性特征、地层剖面、故障提示等资料，并提供邻井的油、气、水显示和复杂情况资料，注明含硫化氢地层深度和估计含量。

●工程设计以此为依据，包括编制合理的井身结构和套管程序，确定钻井液的类型和指标要求等。

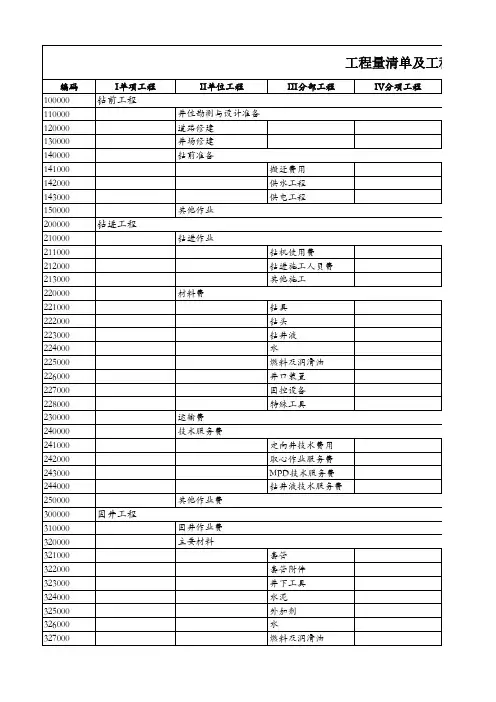

●进度设计和费用预算要建立在本地区切实可靠的定额基础上来进行。

在进行钻井设计时，要正确处理好安全、质量、速度、效益以及对社会、公众、环境的影响的关系，确保安全、环境与健康费用的投入，避免出现片面追求效益、危及安全、损害环境与职工健康的情况。

钻井地质设计和工程设计要严格执行审批手续。

在生产过程中，甲乙都要双方执行设计。

如果发现新的情况需要更改设计时，也要严格按照相应的审批程序和制度来执行。

开发设计不仅包括钻井设计，还需要做开发方案、井位布置、钻机选型、井身结构设计优化、泥浆选型、测录试方案等，往往需要提供待钻区块地层压力资料、油井生产与测试资料、已完钻水平井的钻完井资料和钻井总体计划、对设计的原则要求、对设备的基本要求等相关资料。

钻井工程设计的任务是根据地质部门提供的地质设计书内容，进行一口井施工工程参数及技术措施的设计，并给出钻井进度预测和成本预算。

钻井设计是一项系统的工作，技术上大体上包括以下内容：一、确定合理的井身结构（套管下深、水泥返高、套管强度校核）二、固井工程设计1、套管柱强度设计2、套管柱管串结构及扶正器安装3、水泥及水泥浆设计4、注水泥浆及流变学设计三、钻柱组合和强度设计（钻具强度校核）四、钻机选择一般考虑钻机的最大载荷是在设计阶段，用来根据井深及套管层序选择钻机，确定钻机基本型号。

所谓钻机的最大负荷，就是指钻机在钻井过程中所要承受的最大重量。

传统做法是以钻具的载荷来选择钻机，原则上选择与井深相匹配的名义钻井深度的钻机/或更上一级的钻机。

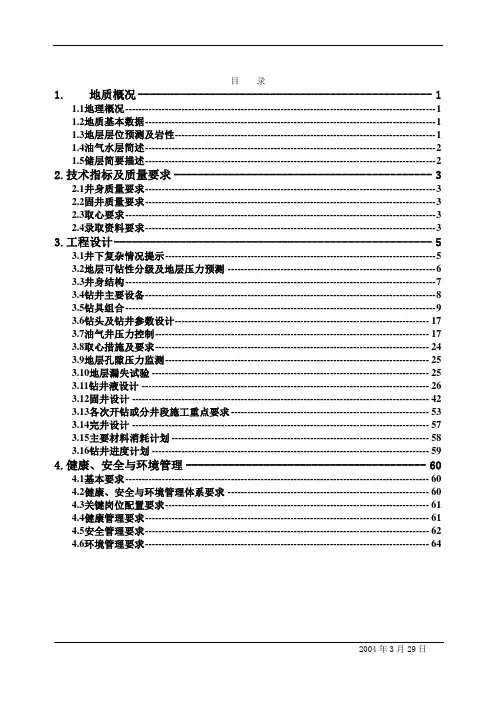

目录1.地质概况------------------------------------------------- 11.1地理概况 --------------------------------------------------------------------------------------------- 11.2地质基本数据 --------------------------------------------------------------------------------------- 11.3地层层位预测及岩性 ------------------------------------------------------------------------------ 11.4油气水层简述 --------------------------------------------------------------------------------------- 21.5储层简要描述 --------------------------------------------------------------------------------------- 22.技术指标及质量要求------------------------------------------- 32.1井身质量要求 --------------------------------------------------------------------------------------- 32.2固井质量要求 --------------------------------------------------------------------------------------- 32.3取心要求 --------------------------------------------------------------------------------------------- 32.4录取资料要求 --------------------------------------------------------------------------------------- 33.工程设计----------------------------------------------------- 53.1井下复杂情况提示 --------------------------------------------------------------------------------- 53.2地层可钻性分级及地层压力预测--------------------------------------------------------------- 63.3井身结构 --------------------------------------------------------------------------------------------- 73.4钻井主要设备 --------------------------------------------------------------------------------------- 83.5钻具组合 --------------------------------------------------------------------------------------------- 93.6钻头及钻井参数设计 ---------------------------------------------------------------------------- 173.7油气井压力控制 ---------------------------------------------------------------------------------- 173.8取心措施及要求 ---------------------------------------------------------------------------------- 243.9地层孔隙压力监测 ------------------------------------------------------------------------------- 253.10地层漏失试验 ----------------------------------------------------------------------------------- 253.11钻井液设计--------------------------------------------------------------------------------------- 263.12固井设计------------------------------------------------------------------------------------------ 423.13各次开钻或分井段施工重点要求 ----------------------------------------------------------- 533.14完井设计------------------------------------------------------------------------------------------ 573.15主要材料消耗计划 ----------------------------------------------------------------------------- 583.16钻井进度计划 ----------------------------------------------------------------------------------- 594.健康、安全与环境管理---------------------------------------- 604.1基本要求 ------------------------------------------------------------------------------------------- 604.2健康、安全与环境管理体系要求------------------------------------------------------------- 604.3关键岗位配置要求 ------------------------------------------------------------------------------- 614.4健康管理要求 ------------------------------------------------------------------------------------- 614.5安全管理要求 ------------------------------------------------------------------------------------- 624.6环境管理要求 ------------------------------------------------------------------------------------- 641.地质概况1.1地理概况某某位于某某，行政上隶属于某某县。

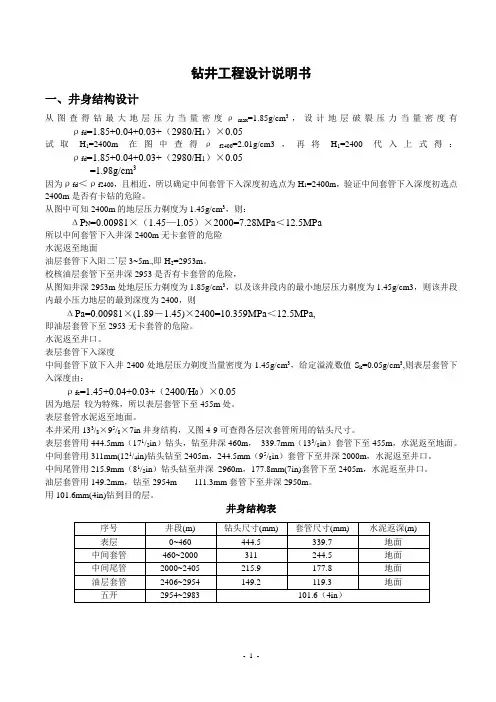

钻井工程设计说明书一、井身结构设计从图查得钻最大地层压力当量密度ρmax=1.85g/cm3，设计地层破裂压力当量密度有ρfd=1.85+0.04+0.03+（2980/H1）×0.05试取H1=2400m在图中查得ρf2400=2.01g/cm3，再将H1=2400代入上式得：ρfd=1.85+0.04+0.03+（2980/H1）×0.05=1.98g/cm3因为ρfd＜ρf2400，且相近，所以确定中间套管下入深度初选点为H1=2400m，验证中间套管下入深度初选点2400m是否有卡钻的危险。

从图中可知2400m的地层压力剃度为1.45g/cm3，则：ΔP N=0.00981×（1.45—1.05）×2000=7.28MPa＜12.5MPa所以中间套管下入井深2400m无卡套管的危险水泥返至地面油层套管下入阳二’层3~5m.,即H2=2953m。

校核油层套管下至井深2953是否有卡套管的危险，从图知井深2953m处地层压力剃度为1.85g/cm3，以及该井段内的最小地层压力剃度为1.45g/cm3，则该井段内最小压力地层的最到深度为2400，则ΔPa=0.00981×(1.89－1.45)×2400=10.359MPa＜12.5MPa,即油层套管下至2953无卡套管的危险。

水泥返至井口。

表层套管下入深度中间套管下放下入井2400处地层压力剃度当量密度为1.45g/cm3，给定溢流数值S k=0.05g/cm3,则表层套管下入深度由：ρfe=1.45+0.04+0.03+（2400/H0）×0.05因为地层较为特殊，所以表层套管下至455m处。

表层套管水泥返至地面。

本井采用133/8×95/8×7in井身结构，又图4-9可查得各层次套管所用的钻头尺寸。

表层套管用444.5mm（171/2in）钻头，钻至井深460m，339.7mm（133/8in）套管下至455m，水泥返至地面。

钻井工程设计第一节钻井设计的内容与方法钻井是石油、天然气勘探与开发的主要手段。

钻井工程质量的优劣和钻井速度的快慢，直接关系到钻井成本的高低、油气田勘探开发的综合经济效益和石油工业的发展速度。

钻井设计是钻井施工作业必须遵循的原则，是组织钻井生产和技术协作的基础，是搞好单井预算和决算的唯一依据。

钻井设计的科学性、先进性关系到一口井作业的成败和效益。

科学钻井水平的提高，很大程度上依靠钻井设计水平的提高。

搞好钻井设计也是提高技术管理和加强企业管理水平的一项重要措施，是钻井生产实现科学管理的前提。

下面依据SY/T 533―1996《钻井工程设计格式》及石油工程专业学生进行钻井设计的具体情况，对钻井设计的内容、原则、方法及需收集的原始数据作一介绍。

一、钻井设计的内容现场钻井设计的内容包括地质设计和钻井工程设计两大部分,其中地质设计的基本内容包括：（1）区域地质概况；（2）地理及环境资料；（3）设计依据与钻井目的；（4）设计地层、油气水及岩性矿物、物性；（5）取资料要求；（6）地层孔隙压力、破裂压力预测；（7）技术说明及要求；（8）地质附图。

钻井工程设计的基本内容包括：（1）确定合理的井身结构；（2）选择钻机类型；（3）钻柱组合和强度设计；（4）钻井参数设计；①机械破岩参数：包括钻头类型、尺寸、数量、钻压、转数、洗井液排量等。

②钻井液性能；③水力参数设计；（5）固井工程：①固井要求；②套管柱强度设计；③水泥浆性能参数设计；④流变学注水泥浆设计；（6）油气井压力检测；（7）环境保护要求（8）成本及材料预算；（9）技术经济指标及时效分析。

二、钻井设计的基本原则钻井设计应遵循以下基本原则：1（1）钻井设计的两部分应按SY/T 533的规定进行。

（2）地质设计应明确提出设计依据、钻探目的、设计井深、目的层、完井层位及原则，完井方法、取资料要求、井身质量、油层套管尺寸及强度要求、阻流环位置及固井水泥上返高度等要求。

水平位移要求严的直井，要考虑钻井的难度和钻井综合成本。

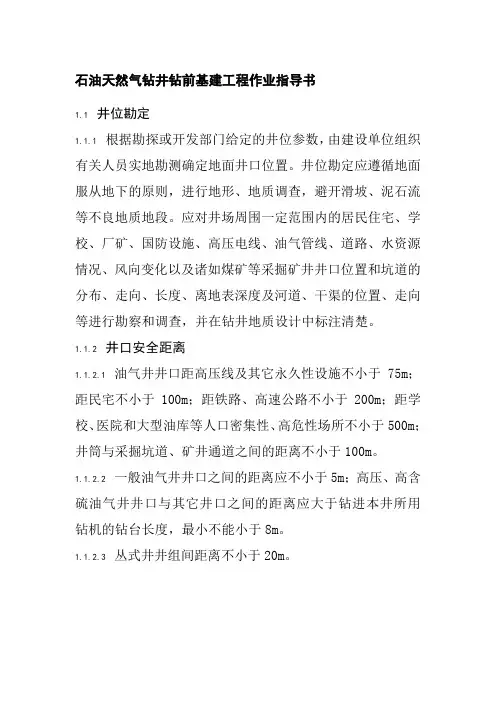

石油天然气钻井钻前基建工程作业指导书1.1 井位勘定1.1.1 根据勘探或开发部门给定的井位参数，由建设单位组织有关人员实地勘测确定地面井口位置。

井位勘定应遵循地面服从地下的原则，进行地形、地质调查，避开滑坡、泥石流等不良地质地段。

应对井场周围一定范围内的居民住宅、学校、厂矿、国防设施、高压电线、油气管线、道路、水资源情况、风向变化以及诸如煤矿等采掘矿井井口位置和坑道的分布、走向、长度、离地表深度及河道、干渠的位置、走向等进行勘察和调查，并在钻井地质设计中标注清楚。

1.1.2 井口安全距离1.1.2.1 油气井井口距高压线及其它永久性设施不小于75m；距民宅不小于100m；距铁路、高速公路不小于200m；距学校、医院和大型油库等人口密集性、高危性场所不小于500m；井筒与采掘坑道、矿井通道之间的距离不小于100m。

1.1.2.2 一般油气井井口之间的距离应不小于5m；高压、高含硫油气井井口与其它井口之间的距离应大于钻进本井所用钻机的钻台长度，最小不能小于8m。

1.1.2.3 丛式井井组间距离不小于20m。

1.1.2.4 特殊情况不能满足上述规定时，由建设单位与施工单位主管部门组织相关单位进行安全和环境评估，按其评估意见处置。

1.2 井场布置1.2.1 井场方向：以井口为中点，以井架底座两条垂直平分线的延长线为准线，划分井场的前、后、左、右。

大门所在区域为前，站在大门前方准线上，面对井架，准线左侧区域为左，准线右侧区域为右。

1.2.2 井场布置应符合SY/T 5466规定。

1.2.3 公路应从前场进入井场，钻机井架和动力设备基础应尽量选在挖方处。

1.2.4 井场钻井设备的布局应满足钻井工程的需要，符合防火、防爆、防洪、防污染等要求。

在草原、苇塘、林区钻井时，应采取有效的防火隔离措施。

1.2.5 发电房、油罐区距井口不小于30m，发电房与油罐区相距不小于20m，柴油机排气管出口不能指向油罐区。

高架水罐、油罐、发电房宜布置在井场外。

“开发井设计格式样本”构 造： 井 别：井 型：ххх井钻井工程设计中国石油天然气股份有限公司 ххх油气田分（子）公司中国石油内部资料 注意保存井号：设计单位：设计人：日期：设计单位审核人：（签字）日期：设计单位技术负责人：（签字）日期：设计单位盖章油气田分（子）公司安全环保部门审核人：（签字）日期：油气田分（子）公司工程技术管理部门审核人：（签字）日期：油气田分（子）公司批准人：（签字）日期：目录1.设计依据 (1)1.1构造名称 (1)1.2地理及环境资料 (1)1.3地质要求 (1)1.4地质分层及油气水层 (3)1.5邻井注入井压力情况 (4)1.6邻井产液气情况 (4)2.技术指标及质量要求 (4)2.1井身质量要求 (4)2.2固井质量要求 (7)2.3钻井取心质量要求 (7)2.4录取资料要求 (7)3.工程设计 (8)3.1井下复杂情况提示 (8)3.2地层可钻性分级及地层压力 (8)3.3井身结构 (11)3.4钻机选型及钻井主要设备 (14)3.5钻具组合 (17)3.6钻井液 (19)3.7钻头及钻井参数设计 (20)3.8井控设计 (22)3.9欠平衡钻井设计 (23)3.10取心设计 (24)3.11地层孔隙压力监测 (25)3.12地层漏失试验 (25)3.13油气层保护措施 (25)3.14固井设计 (25)3.15新工艺、新技术应用设计 (33)3.16各次开钻或分井段施工重点要求 (33)3.17完井设计 (33)3.18弃井要求 (33)3.19钻井进度计划 (34)4.健康、安全与环境管理 (36)4.1基本要求 (36)4.2健康、安全与环境管理体系要求 (36)4.3关键岗位配置要求 (36)4.4健康管理要求 (37)4.5安全管理要求 (37)4.6环境管理要求 (38)5.生产信息及完井提交资料 (39)5.1生产信息类 (39)5.2完井提交资料 (40)6.附则 (40)6.1钻井施工设计要求 (40)6.2特殊施工作业要求 (41)7.附件 (41)7.1邻井资料分析 (41)7.2邻井已钻井情况 (42)7.3邻井地层可钻性分级 (45)7.4邻井地层压力 (46)7.5邻井测温情况 (48)7.6邻井已钻井地层岩石矿物组分及储层油气水层物性 (49)1. 设计依据钻井工程设计依据： 井钻井地质设计；邻井实钻资料；有关技术规范及技术法规。

钻完井工程设计方案（DOC 40页）作品简介本次钻完井设计研究目标为以直井W10为基础钻一孔侧向水平井，且要求穿过靶点1和靶点2，难点在于靶点1、靶点2与直井W10不在一个平面内。

本设计在完成设计要求的前提下提出了一套有效、安全、经济的设计方案。

（1）井眼轨道设计侧井采用两段式井眼剖面轨道，绘制了井眼剖面图。

（2）井身结构设计设计了满足压力约束条件的井身结构，绘制了井身结构示意图（3）钻井液设计选择了各井段钻井液体系，确定了各井段钻井液配置，针对储层性质，提出了完井液的储保护措施（4）钻柱设计钻具组合必须满足剖面设计要求，以充分提高钻井速度。

（5）机械破碎参数设计适应地层特点，提高效率。

钻完井工程设计第1章地质概况1.1自然地理概况现有 XXX 油田某区块， W1-W8 为 8 口生产井，已经投入生产多年，目前开发面临着诸多问题。

W9、 W10 为评价井。

W1-W8中，仅 W7 曾经进行过强化注水。

10 口井井位大地坐标见表 1-1，井位分布见图 1-1。

该区域地势比较平坦，主要地貌为波状起伏的低平原，海拔高度在131.77m-141.93m。

境内无山岭、丘陵和河流，而多自然泡泊，排水不畅。

夏季雨热同期，冬季寒冷漫长，气温变化急剧且多风沙。

年平均气温3.4℃，一月份平均气温-19.1℃，七月份平均气温22.9℃，最高气温37.4℃，最低气温-36.2℃。

年降雨量 445mm 左右，降水主要集中在夏季，属于北温带大陆性季风气候。

该区周围有居民点，附近有铁路穿过，交通便利。

移动、联通网络均覆盖该地区，通讯发达。

该区域生产井集输管网拓扑结构如图 1-2 所示表 1-1 W1-W10 井位大地坐标井号Y（m）X（m）W1 11023520 1007920 W2 11023419 1008309 W3 11023332 1008646 W4 11023227 1009067 W5 11023277 1007249 W6 11023080 1008020 W7 11022880 1008798 W8 11022825 1009439 W9 11022826 1010300 W10 11023257 1010200图 1-1 XXX 油田某区块井位分布图图 1-2 W1-W8 集输管网拓扑结构示意图1.2区域地质概况1.2.1地层分层本区钻遇地层自上而下划分为第四系和白垩系，缺失第三系地层。

石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计第二章：石油钻机总体参数设计第一节：概述第二节：钻井井身结构第三节：钻机基本参数第二节：起升系统参数第三节：旋转系统参数第四节：循环系统参数第五节：钻机总体参数设计学习目的：掌握石油钻机参数及总体参数设计与计算石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计第一节：概述石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计钻机特点：1、起升、旋转、循环三个系统联合的工作机组。

由于各工作机组的作用、工作程序、载荷特性不一样，所以，钻机的传动与控制系统庞大复杂。

石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计2、钻井操作不连续。

更换钻头、下套管固井、处理事故等。

辅助性操作比重大：非钻进时的起下钻、搬家拆装、故障停机等。

起钻能耗大、下钻产生的能量不能回收，而且需要设备消耗。

3、钻机的工作场所周期性变化。

石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计钻具组成整套钻具由方钻杆、钻杆及其接头、钻铤和钻头组成。

有时候带有扶正器、减震器等井下工具。

1.方钻杆——钻杆——钻铤——井下工具组合（BHA)2.立根：三立根（28m）；双立根（19m）。

石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计提高钻井速度的技术措施“钻速”——通常指机械钻速，即在纯钻进周期内每小时钻进的米数。

影响钻速的因素很多，除了组织因素和人的因素之外，主要有：地层特性、钻机性能、泥浆性能、钻头类型、钻压、转速以及水力因素。

钻压—转速—水力因素石油钻采机械主讲：马卫国第二章：石油钻机总体参数设计1、钻压钻压：当钻压超过岩石抗压强度决定的临界值时，钻速随钻压的提高而直线增长。

单位钻压（ω）：每单位钻头直径的钻压。

普通铣齿牙轮钻头：ω＝10－25 KN/inch；石油钻采机械主讲：马卫国“密封润滑、滑动轴承、镶齿、喷射”四合一优质钻头，可采用大钻压。

ω＝20－40 KN/inch；全钻压：W= ωD头石油钻采机械主讲：马卫国2、转速传统经验：对于一开，使用大尺寸钻头时，一般保持钻头周切线速度V为一常数。

a5井钻井工程设计a5井钻井工程设计构造：XX油区XX凹陷井型：直井A5井钻井工程设计中国石油天然气股份有限公司XX分公司中国石油A5井钻井工程设计第43 页1. 设计依据钻井工程设计依据：A5井钻井地质设计；邻井实钻资料；有关技术规范及技术法规。

1.1 构造名称XX油区XX凹陷 1.2 地理及环境资料3.11.1 井口坐标：纵：(X) 4275165.00m ，横(Y)：20416485m 3.11.2 地面海拔：50.00m 3.11.3 构造位置：XX凹陷3.11.4 地理位置：XX省XX市东500m 3.11.5 气象资料（在预计施工期内，本地区的风向、风力、气温和大风雪、汛期等情况）：该地区属典型的内陆性气侯，最大风力可达10级。

四季昼夜温差大，冬季严寒，最低气温-28.7℃，夏季酷热，最高温度45.2℃，年平均11.3℃。

夏季气温(30℃～45.2℃)，冬季气温(0℃～-28.7℃)。

干燥少雨，年降雨量15-32mm，平均25mm，蒸发量2967mm。

地面水资源缺乏，潜水面深20～30m。

雪霜多发月份12月～次年1月。

春夏两季沙尘暴频繁，无灾害性地理地质现象，同时在施工期间做好防风、防沙尘暴、防洪和防暑降温工作。

3.11.6 地形地貌及交通情况：A5井是xx年xx区块的一口xx井，位于xx XX凹陷XX 省XX市东500m，为一个xx的构造。

油田地表为戈壁滩，地势平坦，地面海拔50m。

居民有xx族和汉族，分布于公路两侧。

A5区块位于XX省XX市境内，距xx约xxkm。

交通xx。

通讯网络覆盖xx。

经勘查，A5井井口西面xx米处有一条xx走向的高压电线，井口北面xx米处有一条东西走向的排碱渠，施工期间做好安全环保工作。

1.3 地质要求1.3.1 钻井目的：了解XX构造含油气情况，扩大勘探区域，增加后备油气源。

1.3.2 设计井深：3496m 1.3.3 井别：XX井井型：直井1.3.4 目的层位：QJ 1.3.5 完钻层位：QJ 1.3.6 完钻原则：进入150m完钻1.3.7 完井方法：先期裸眼完井 1.4地质分层及油气水层层位代号底界深度，m 分层厚度，m 主要岩性描述故障提示 A 280 砾岩层夹砂土,未胶结渗漏 B 600 320 上部砾岩,砂质砾岩,中下部含砾砂岩渗漏 C 1050 450 中上部含砺砂岩、夹泥岩和粉砂质泥岩；下部砺状砂岩，含砺砂岩、泥岩、粉砂质泥岩不等厚互层防塌 D 1600 泥岩、砂质泥岩、砺状砂岩、含砺砂岩不等厚互层，泥质粉砂岩防漏防斜 E 1900 300 砂质泥岩、泥质粉砂岩、夹砺状砂岩、含砺砂岩防斜防漏F3 2650 750 泥岩、粉砂质泥岩、泥质粉砂岩防斜F2J 2900 250 泥岩夹钙质砂岩，夹碳质条带煤线，中部泥岩夹煤层、下部泥岩、粉砂岩、泥质粉砂岩防斜、塌、卡F2K 3150 250 泥岩为主，泥质粉砂岩，中粗砂岩，砂砾岩间互F1 3500 350 泥岩、泥质砂岩、下部灰褐色泥岩防漏、喷、卡QJ 3650 (未穿) 150 深灰，浅灰色灰岩为主，间夹褐，砖红色泥岩防漏、喷、卡 2. 技术指标及质量要求 2.1 固井质量要求开钻次数钻头尺寸mm 井段m 套管尺寸mm 套管下深m 水泥封固井段m 人工井底深度m 测井项目固井质量要求一开Φ375 0-400 Φ273 400 0-400 380 / 合格二开Φ241 400-3496 Φ177.8 2523 1950-2523 2503 变密度合格2.2 录取资料要求2.3.1 地质、钻井液、录井要求岩屑录井钻井液密度、粘度测定井段m 间隔距离取样一次m 井段m 间隔时间取样一次h 2279 - 井底每米取样一包2279- 井底每八小时测一次泥浆全套性能，每20m测一次泥浆密度，粘度及氯根含量，遇含油层井段根据实际情况应加密测量。
