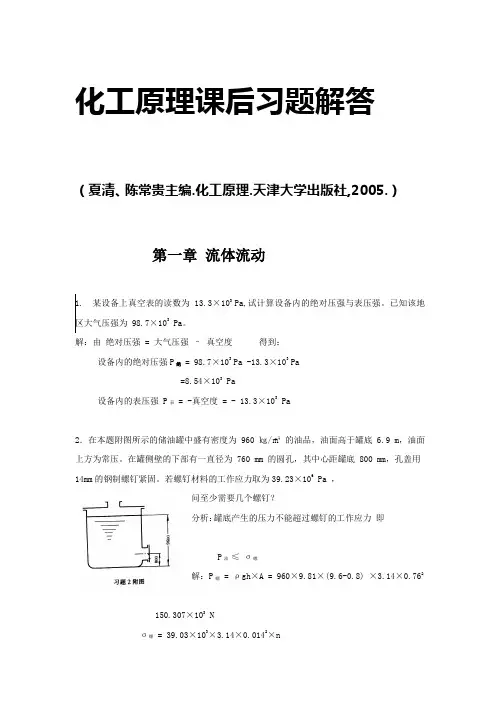

化工原理课后习题解答第一章流体流动1.某设备上真空表的读数为13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为98.7×103 Pa。
解：由绝对压强= 大气压强–真空度得到：设备内的绝对压强P绝= 98。
7×103 Pa —13。
3×103 Pa=8.54×103 Pa设备内的表压强P表= -真空度= — 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为960 ㎏/㎥的油品，油面高于罐底6.9 m,油面上方为常压。
在罐侧壁的下部有一直径为760 mm 的圆孔，其中心距罐底800 mm，孔盖用14mm的钢制螺钉紧固.若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉?分析：罐底产生的压力不能超过螺钉的工作应力即P油≤ σ螺解：P螺= ρgh×A = 960×9.81×(9。
6—0。
8) ×3.14×0。
762150.307×103 Nσ螺= 39。
03×103×3。
14×0。
0142×nP油≤ σ螺得n ≥ 6.23取n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1 = 400 mm ，R2 = 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3= 50 mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处P A+ ρg gh1= ρ水gR3+ ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = 1.0 ×103×9。
化工原理课后习题答案（夏清、陈常贵主编.化工原理.天津大学出版社,2005.）第一章流体流动2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。
试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。
分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。
根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4，P2 = P3且P3= ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g（Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ5．用本题附图中串联Ｕ管压差计测量蒸汽锅炉水面上方的蒸气压，Ｕ管压差计的指示液为水银，两Ｕ管间的连接管内充满水。
化工原理课后习题解答（夏清、陈常贵主编.化工原理.天津大学出版社,2005.）第一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为 98.7×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762 150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1 = 400 mm ， R2 = 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3= 50 mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处 P A + ρg gh1 = ρ水gR3 + ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = 1.0 ×103×9.81×0.05 + 13.6×103×9.81×0.05= 7.16×103 Pab-b′处 P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B = 13.6×103×9.81×0.4 + 7.16×103=6.05×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
化工原理天津大学版化上下册习题答案化工原理课后习题1.某设备上真空表的读数为13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为98.7×103 Pa。
解：由绝对压强= 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强P表= -真空度= - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为760 mm 的圆孔，其中心距罐底800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤ σ螺解：P螺= ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺= 39.03×103×3.14×0.0142×nP油≤ σ螺得n ≥ 6.23取n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1 = 400mm ，R2 = 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3 = 50 mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处P A+ ρg gh1= ρ水gR3+ ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：P A = 1.0 ×103×9.81×0.05 + 13.6×103×9.81×0.05= 7.16×103 Pab-b′处P B + ρg gh3 = P A + ρg gh2 + ρ水银gR1P B = 13.6×103×9.81×0.4 + 7.16×103=6.05×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
化工原理上册习题答案【篇一：化工原理上册练习及答案】牛顿粘性定律的数学表达式为，牛犊粘性定律适用型流体。
2、当流体在管内流动时，若要测取管截面上流体的速度分布，应选用流量计测量。
4、离心泵的流量调节常用，而往复泵的流量调节采用。
5、离心泵将水池的水抽吸到水塔中，若离心泵在正常操作范围内工作，开大出口阀门将导致。
a.送水量增加，整个管路阻力损失减少；b.送水量增加，整个管路阻力损失增大；c.送水量增加，泵的轴功率不变；d.送水量增加，泵的轴功率下降。
6、恒压下过滤某悬浮液，若过滤介质阻力忽略不计，则获得的滤液量和过滤时间的次方成正比。
7、恒压过滤，且过滤介质阻力忽略不计，滤饼不可压缩，当过滤压差增加一倍时，滤液量为原来的倍。
8、在空气与蒸汽间壁换热过程中采取方法来提高传热速率是合理的。
a.提高蒸汽流速；b.采用过热蒸汽以提高蒸汽的温度；c.提高空气流速；d.将蒸汽流速和空气流速都提高。
9、利用水在逆流操作的套管换热过程中冷却某物料，要求热流体温度t1、t2及流量qv1不变，今因冷却水进口温度t1增高，为保证完成生产任务，提高冷却水的流量qv2,其结果。
10、为了减少室外设备的热损失，保温层外所包的一层金属皮应该是。
a.表面光滑，颜色较浅；b.表面粗糙，颜色较深；c.表面粗糙，颜色较浅；d.都可以。
二、有两个液面高度相差6m的贮槽，其底部彼此用管道连接（如图所示）。
a槽地面出口连接一根直径为600mm、长为3000m的管道bc，在接点c管路分为两支分别与下槽相通，支路cd和ce的长度为2500m、直径均为250mm，若已知摩擦系数值均为0.04，试求a槽向下槽的流量为多少？（忽略所有的局部阻力）de三、离心泵的特性曲线为h=30-0.01qv2，输水管路的特性曲线为he=10+0.05qv2（h的单位为m，qv的单位为m3/h）。
试问：1）此时管路的输水量是多少？2）若要求输水量为16m3/h,应采取什么措施？采取措施后，两特性曲线有什么变化？（定量表示）1.过滤至框内全部满滤饼后，用相当滤液量1/10的清水进行洗涤，求洗涤时间；2.若每次卸渣、重装等辅助时间为0.25h，求以滤饼体积计的过滤机的生产能力。
化工原理答案夏清主编包括绪论化工原理课后习题解答（夏清、陈常贵主编.化工原理.天津大学出版社,2005.）第一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为 98.7×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：= 98.7×103 Pa -13.3×103 设备内的绝对压强P绝Pa=8.54×103 Pa= -真空度 = - 13.3×103Pa 设备内的表压强 P表2．在本题附图所示的储油罐中盛有密度为 960㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺= ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺= 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 nmin= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附图所示。
测得R1= 400 mm ， R2= 50 mm，指示液为水银。
为防止水银蒸汽向空气中扩散，于右侧的U 型管与大气连通的玻璃管内灌入一段水，其高度R3= 50mm。
试求A﹑B两处的表压强。
分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。
解：设空气的密度为ρg，其他数据如图所示a–a′处 PA + ρggh1= ρ水gR3+ ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：PA= 1.0 ×103×9.81×0.05 + 13.6×103×9.81×0.05= 7.16×103 Pab-b′处 PB + ρggh3= PA+ ρggh2+ ρ水银gR1PB= 13.6×103×9.81×0.4 + 7.16×103 =6.05×103Pa4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
《化工原理》教学大纲一、课程的基本信息课程名称：《化工原理》英文名称：Principles of Chemical Industry课程性质：专业必修课程课程编号：0610041/0610042周学时：4学时总学时：132学时学分：9学分适用专业：化学工程与工艺专业本科学生预备知识：物理化学、工程数学、大学物理、高等数学课程教材：夏清、陈常贵主编，《化工原理》上、下册、第一版、天津：天津大学出版社出版、2009年7月。
参考书目：1.《化工原理》（上、下）（第一版），柴诚敬等，天津大学出版社，2005.2.《化工原理》，杨祖荣等，化学工业出版社，2004.3.《化工原理》（第二版），钟秦等，国防工业出版社，2007.4.《化工原理》（第三版），管国锋等，化学工业出版社，2008.5.《化工原理》（上、下）（第一版），钟理等，化学工业出版社，2008.6.《化工原理》（上、下）（第一版），大连理工大学编，高等教育出版社，2002. 8.7.《过程原理与装备》（第一版），潘家祯，化学工业出版社，2008. 制定时间：2011.9二、课程的目的与任务化工原理课程是化学工程与工艺类及相近专业的一门技术基础课，它在基础课和专业课之间，起着承前启后，由理及工的桥梁作用。
本课程的主要任务，是用自然科学原理考察、解释和处理化工生产中流体流动过程、工业传热过程、吸收、精馏、干燥等化工单元操作的基本原理，典型设备及其计算（包括选型）方法，以培养学生分析和解决有关工程实际问题的能力。
化工原理是一门实践性和理论性较强的课程，所以在讲授过程中应突出其特点，加强学生工程观念，严谨，科学，细致，周密的思维形式，和理论联系实际的学习方法的训练，注重培养分析问题和解决问题的能力，通过课堂教学，实践教学等多种形式，培养学习兴趣。
三、课程内容及学时分配绪论目的要求:1、了解化工原理研究的主要内容，单元操作的概念和“三传理论”。
2、熟悉物料衡算和能量衡算的计算方法。
化工原理课后习题解答夏清、陈常贵主编. 化工原理. 天津大学出版社,2005. )田志高第五章蒸馏1. 已知含苯0.5 (摩尔分率)的苯-甲苯混合液，若外压为99kPa，试求该溶液的饱和温度。
苯和甲苯的饱和蒸汽压数据见例1-1 附表。
t (C) 80.1 85 90 95 100 105x 0.962 0.748 0.552 0.386 0.236 0.11解：利用拉乌尔定律计算气液平衡数据查例1-1附表可的得到不同温度下纯组分苯和甲苯的饱和蒸汽压P B* , P A*，由于总压P = 99kPa，则由x = (P-P B*)/(P A*-P B*)可得出液相组成，这样就可以得到一组绘平衡t-x 图数据。
以t = 80.1 C 为例x = ( 99-40 ) / (101.33-40 ) = 0.962同理得到其他温度下液相组成如下表根据表中数据绘出饱和液体线即泡点线由图可得出当x = 0.5 时，相应的温度为92C2. 正戊烷(GHk)和正己烷(C6H4)的饱和蒸汽压数据列于本题附表，试求P = 13.3kPa下该溶液的平衡数据。
温度 C 5H12 223.1 233.0 244.0 251.0 260.6 275.1 291.7 309.3K C 6H14 248.2 259.1 276.9 279.0 289.0 304.8 322.8 341.9饱和蒸汽压(kPa) 1.3 2.6 5.3 8.0 13.3 26.6 53.2 101.3解：根据附表数据得出相同温度下GH2 (A)和C6H4 ( B)的饱和蒸汽压以t = 248.2 C时为例，当t = 248.2 C时P B* = 1.3kPa查得P A*= 6.843kPa得到其他温度下A?B 的饱和蒸汽压如下表t( C ) 248 251 259.1 260.6 275.1 276.9 279 289 291.7 304.8309.3P A*(kPa) 6.843 8.00012.472 13.30026.600 29.484 33.42548.873 53.200 89.000101.300P B*(kPa) 1.300 1.634 2.600 2.826 5.027 5.300 8.000 13.300 15.694 26.600 33.250利用拉乌尔定律计算平衡数据平衡液相组成以260.6 C时为例当t= 260.6 C时x = (P-P B )/(P A-P B)=(13.3-2.826 )/ (13.3-2.826 )= 1平衡气相组成以260.6 C为例当t= 260.6 C时y = P A*X/P = 13.3 X 1/13.3 = 1同理得出其他温度下平衡气液相组成列表如下t( C) 260.6 275.1 276.9 279 289x 1 0.3835 0.3308 0.0285 0y 1 0.767 0.733 0.524 0根据平衡数据绘出t-x-y 曲线3. 利用习题2的数据，计算：⑴相对挥发度；⑵在平均相对挥发度下的x-y数据，并与习题2 的结果相比较。
《化工原理》课程教学大纲合用专业：工艺类专业有化学工程工艺、应用化学、环境工程、制药工程、生物工程、食品工程、轻化工工程，非工艺专业有工份子材料、安全工程、生物技术、过程装备与控制；对非工艺类专业，带*部份不做要求，也可根据专业特点选择下册中的气体吸收和塔设备等部分。
课程性质：技术基础课一、目的及任务学时数： 120/80 学时学分： 7.5/5 学分第一部份教学基本要求化工原理是化学工程与工艺及相关专业最重要的技术基础课之一。
通过这门课程的学习，要使学生系统地获得：‘三传’的基本概念；各单元操作的原理、典型设备的结构、工艺尺寸计算、设备选型与校核和工程学科的研究方法。
培养学生的工程观念、分析和解决单元操作中各种问题的能力。
突出课程的实践性，使学生受到利用自然科学的基本原理解决实际工程问题的初步训练，提高学生的定量运算能力、实验技能、设计能力、单元操作的分析与调节能力。
二、本课程的先行课程数学、普通物理、物理化学、计算方法、化工设备设计基础。
三、各章节具体内容要求绪论掌握的内容：1、掌握单位换算方法；2、掌握物、热衡算的原则以及衡算的方法和步骤。
熟悉的内容：1、熟悉单元操作的概念及其在化工过程中的地位。
了解的内容：1、了解化工原理的目的、任务、化学工程的发展简史；2、了解过程速率、平衡关系。
第一章流体流动掌握的内容：1、流体的密度和粘度的定义、单位、影响因素及数据获取；2、压强的定义、表达方法、单位换算；3、流体静力学方程、连续性方程、柏努利方程及其应用； 4、流体的流动类型及其判断、蕾诺准数的物理意义、计算；5、流体阻力产生的原因、流体在管内流动的机械能损失计算；6、管路的分类、简单管路计算及输送能力核算；7、液柱式压差计、测速管、孔板流量计和转子流量计的工作原理、基本结构、安装要求和计算；8、因次分析的目的、意义、原理、方法、步骤；熟悉的内容：1、流体的连续性和压缩性，定常态流动与非定常态流动；2、层流与湍流的特征；3、圆管内流速分布公式及应用；4、Hagon-Poiseeuill方e程推导和应用；5、复杂管路计算的要点；6、正确使用各种数据图表；了解的内容：1、牛顿粘性定律，牛顿流体与非牛顿流体；2、边界层的概念、边界层的发展、层流底层、边界层分离。
