cad课后笔记

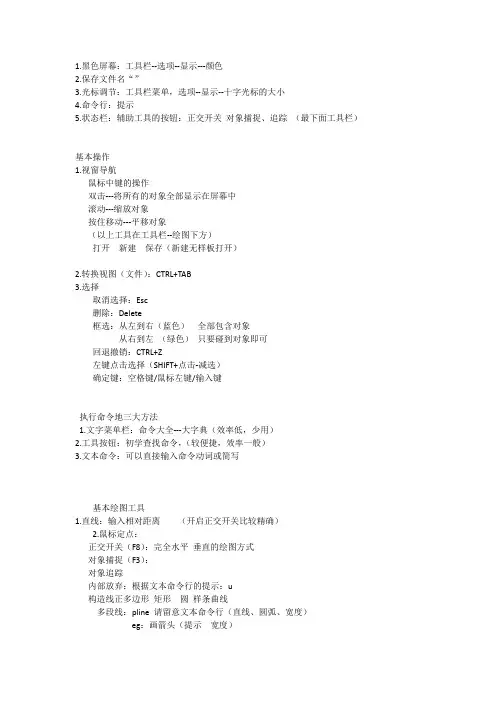

1.黑色屏幕：工具栏--选项--显示---颜色2.保存文件名“”3.光标调节：工具栏菜单，选项--显示--十字光标的大小4.命令行：提示5.状态栏：辅助工具的按钮：正交开关对象捕捉、追踪（最下面工具栏）基本操作1.视窗导航鼠标中键的操作双击---将所有的对象全部显示在屏幕中滚动---缩放对象按住移动---平移对象（以上工具在工具栏--绘图下方）打开新建保存（新建无样板打开）2.转换视图（文件）：CTRL+TAB3.选择取消选择：Esc删除：Delete框选：从左到右（蓝色）全部包含对象从右到左（绿色）只要碰到对象即可回退撤销：CTRL+Z左键点击选择（SHIFT+点击-减选）确定键：空格键/鼠标左键/输入键执行命令地三大方法1.文字菜单栏：命令大全---大字典（效率低，少用）2.工具按钮：初学查找命令，（较便捷，效率一般）3.文本命令：可以直接输入命令动词或简写基本绘图工具1.直线：输入相对距离（开启正交开关比较精确）2.鼠标定点：正交开关（F8）：完全水平垂直的绘图方式对象捕捉（F3）：对象追踪内部放弃：根据文本命令行的提示：u构造线正多边形矩形圆样条曲线多段线：pline 请留意文本命令行（直线、圆弧、宽度）eg：画箭头（提示宽度）1.样条曲线按3次确认键按c后按两次确定2.构造线/正多边形/矩形（尺寸D）/圆/样条曲线3.多段线命令pl pline请留意文本命令行（直线、圆弧、宽度）例如：画箭头（提示：宽度）4.圆弧；a （常用起点端点方向）5.椭圆el 圆+椭圆（对象捕捉选象限点）6.复合线（多线）mline(ml)—双线，两线之间的距离10.30一．基础修改工具1.复制CO 基点定距位移捕捉多重复制2.移动M 基点定距位移捕捉3.镜像MI 定义对称轴4.偏移O 偏移的距离（鼠标定距离文本输入）偏移的方向5.阵列AR 1）矩形：行与列的数量距离角度2）环列：中心点（拾取）总数角度6.旋转ROTATE (RO)基点（旋转中心点），旋转角度（鼠标/输入文本）7.缩放SCALE (SC) 基点（缩放地原点）比例因子（文本输入）8.拉伸STRETCH(S)选择方式----半框选代替全框选9.修剪TRIM(TR) 选择剪切边界（单线或多线）点击需要剪掉的*双击空格，默认边界*栅栏选择10 延伸（EX)11 圆角（R）二例子讲解----室内总平面图（室内设计图纸分类：总平面图（原始建筑结构图）、图/地面铺装图、电器图/强弱电图/开关插座图、立面图、大样图、施工图制作流程1.设置限制Erase （E）删除2.设置单位UNTTS3.新建图层：图层特性管理器A）轴线：红C）门窗：红4.定制轴线：选轴线层——画一根足够长的水平轴线——偏移offset——标记5.绘制墙体：选墙体层，单线墙——双线墙单线墙：对象捕捉画线，分析轴线墙双线墙：偏移offset(沿轴线双向偏移)删除单线墙——修剪trim（TR）——圆角FILLET6. 绘制门：开门选门图层大门1200 单开门900 内门800 卫生间700推拉门两米二—2500 分开一米五旁边留50-60内墙120-180 100 外墙240门垛门窗1米4——1.5 门厚50 飘窗厚50第六讲进阶工具二一、量度距离DIST(di)/面积AREA(AA)——打开（查询）工具栏二、标注1. 标注样式：（格式——标注样式）——全局设置新建：命名：1-50，1-75，1-100颜色（文字白色255，标注线绿色）标注文字样式：（自新建）全局比例：（调整）与出图比例（例如：1-50，1-75，1-00）作参考置为当前修改2. 标注工具条：线性标注，连续标注三、“块”——图块block1.条件：封闭地图形2.写块：把“块”另存文件——WBLOCK!指定保存的位置！。

CAD教学笔记第一节：(1个课时)1、CAD的安装2、界面的组成：标题、菜单、标准、对象特性、图层、绘图、修改、绘图窗口、命令行、状态栏3、工具的显示方法：A、视图-----工具栏；B、TO（工具----工作空间----AutoCAD经典）4、光标与窗口颜色的改变：A、工具----选项；B、OP（对话框中的显示标签下的“十字光标大小”与“颜色”。

）5、在CAD中选图形一般从右向左选；输完命令或数据必须按空格键确定；要重复上一命令重按空格；要撤消步骤在命令栏中输入“U”空格;要退出当前命令操作按“ESC”；用CAD要懂得看命令栏提示。

6、绘图方向的确定方法：A、绝对坐标：（光标定方向）适用于线性工具。

B、相对坐标：（键盘输入数据的正负定方向）适用于画矩形；（表示方式：@200,-100）。

C、极坐标：（定有角度线的方向）；(表示方式：@200<30)。

注：方向：向上为正，向下为负，向左为负，向右为正。

角度：逆时针为正，顺时针为负{A、角度一般表达从右边水平线开始（右边水平线位置为0度），如果告诉是左边角度就用特殊角度[90，180，270，360]去减去左边的度，如果告诉是右边的角度不是从平位置开始，就加一个特殊角度；B、判断角左右关系，以要画的斜线为界线；C、判断角度的正负关系，斜线在水平线之上为正角度，在水平线之下为负角度；}7、夹点的操作：选取图形后会出现一些点，选取一个点：默认为拉伸，在按空格表示：移动，在按空格表示：旋转，在按空格表示：比列缩放，在按空格表示：镜像8、保存文件：文件----保存（格式DWG）文件类型：{AUTOCAD2000/LT2000图形}9、FROM：作用确定参考点偏移坐标画图，（一定加载绘图工具之后）（方法：点击直线工具在命令栏中输入FROM空格单击左键确定基点{确定参考点}再输入相对坐标值{例如：@14,8}即以基点水平向右14垂直向上8的位置开始画线）绘图工具：（一）1、直线：（L）作用画线。

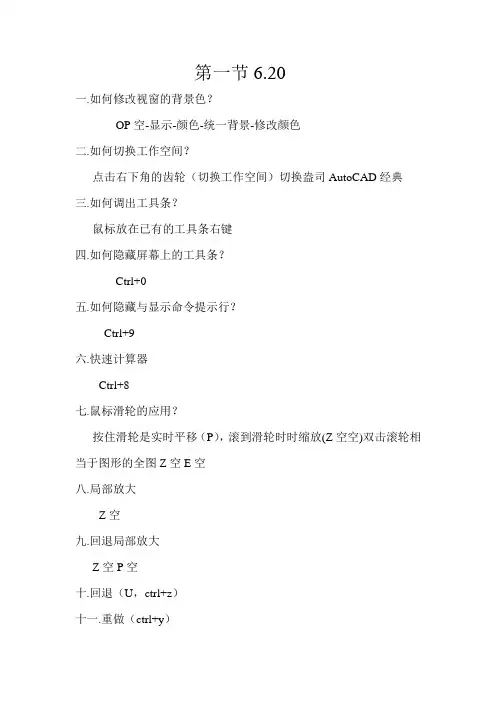

第一节6.20一.如何修改视窗的背景色？OP空-显示-颜色-统一背景-修改颜色二.如何切换工作空间？点击右下角的齿轮（切换工作空间）切换盎司AutoCAD经典三.如何调出工具条？鼠标放在已有的工具条右键四.如何隐藏屏幕上的工具条？Ctrl+0五.如何隐藏与显示命令提示行？Ctrl+9六.快速计算器Ctrl+8七.鼠标滑轮的应用？按住滑轮是实时平移（P），滚到滑轮时时缩放(Z空空)双击滚轮相当于图形的全图Z空E空八.局部放大Z空九.回退局部放大Z空P空十.回退（U，ctrl+z）十一.重做（ctrl+y）十二.三键功能合一空格，回车，鼠标右键十三.如何去掉右键快捷菜单？OP空-用户系统配置-绘图区域中使用快捷菜单对勾对掉十四.重复上一次的操作命令空格，右键，回车键十五.固定坐标系在左下角点？视图-显示-UCS图标-原点十六.创建图层（LA）图层是不可重名的十七.快速创立图层Ctrl+2设计中心，在左边找到某一张图的图层，选中图层的名字拖到黑屏上放开鼠标十八.清理命令PU空勾选下面的两个对勾，点击全部清理第二节6.21一清理多余图层方法二？Ctrl+c选择要复制的物体，空格结束命令，ctrl+N新建一个CAD文件ctrl+v粘贴，这样多余的没有用到过的图层将会被清理掉（当方案形成之后，操作以上的动作，会减小文件的大小）二特性匹配命令MA用来统一图层，图案，线形三图层冻结当前图层不能被冻结四如何只显示当前图层而快速冻结其他图层？将要显示的图层设置为当前-LA空F空输入*，两次回车或两次右键方法二LA空，ctrl+A全选图层，点击一个太阳除了当前层以外其他的图层将全部被冻结五如何设定图形界线？格式菜单下的图形界线快捷键LimitsLimits空，当左下角点提示0,0时，直接空格，当右上角点提示的不是所需要的数据时输入数值，然后Z空A空纸张全图（Z空E 空是所画图形的全图）六如何存储样板文件文件菜单-另存为，文件类型改为图形样板（*.dwt）格式-确定，存储的目的是为新建文件的时候选择七如何调用图库？打开图库文件CTRL+C空格结束命令，CTRL+TAB切换八矩形RECREC空，点击矩形的左下角点，输入@5000，6000，这样就绘制出了一个5米乘6米的矩形九动态输入开关F12十对象捕捉F3十一捕捉调置OS十二移动MM空，选物体空，左键定基点，左键再定要放置的位置十三复制CO/CPCO空，选物体空，左键定基点，左键再定要复制到的位置十四旋转RO逆时针方向为正，RO空，选物体空，左键定基点，键盘上输入要旋转的度数十五删除DELETE第三节6.25一命令运行中设置捕捉方法Shift+右键，只能捕捉一次，但是可以进入下面的对象捕捉设置，可以对捕捉进行添加捕捉模式（F9）是用来捕捉栅格的，但是最好不开，开的话CAD 会很慢栅格显示的开关F7二缩放SCSC空，选物体空，左键定基点，输入比例因子，输入1代表原大小，小于1是缩小，大于1放大，可以输入分数，等比缩放三拉伸SS空，交叉选物体的端点空格（不可点选，端点个数很重要）左键定基点，开启正交模式F8，鼠标给方式，键盘输入数据（可以用来修改洞口的大小和洞口的位置）拉伸实现对图形的非等比缩放四选择物体的三种方式点选交叉选全选五加选加选不需要按任何键直接点选就可以，减选按SHIFT键六对齐ALAL空，选中对齐的物体空，在物体自身上捕捉第一个源点，在目标物体捕捉第一个目标点，在选择第二个源点和第二个目标点，第三个点没有就直接空格，是否缩放是打Y不是直接回车或空格七插入图像（照片）插入-光栅图像参照CTRL+2设计中心也可以调入图片八3点用户作标系命令（UCS空格3空格）UCS空格3空格，先选择新作标系的原点，在捕捉X方向的点，在捕捉Y轴方向的点，想跟哪条线平行，在它上面选择原点和X轴方向九回到世界作标系UCS空空第四节6.26一直线L画线时首先要开正交F8，想中途向前回退U空，最后一点想与第一点闭合C空二多段线PL绘制多段线时想画弧输入A空，如果弧不是想要的弧度接着输入S空，如果又想画直线输入L空三直线与多段线的区别？1. 多段线是整体存在的，而直线在转角处是断开的2. 多段线在CTRL+1特性面板中可以改全局宽度四修改工具里的分解X多段线，图块面域，可以用分线命令将其分解，注意分解的次数五偏移OO空，输入数据空格，选择物体，点击要偏移的一侧六修剪TRTR空，选边界线空格，再选择要剪掉物体的部份，空格结束命令修剪技巧一TR空空（省去了选边界线空），2006版本后添加了修剪时可以交叉选物体修剪技巧二TR空空F空，关闭捕捉，左键点一点左键再点一点，两点之间产生一条虚线，空格时虚线所经过的地方都被剪掉七弧A如何绘制门弧？A空第一点选墙的中点，第二点捕捉门板上的一个端点，第三点捕捉门板上的另一个端点作业尺寸先绘制5000X6000的矩形，向外偏移240，上墙居中1500的窗洞口，左墙居内墙1000处有1800的窗洞口，间距500之后又有一个1800的窗洞口，下墙居内墙300有一个900的门，门板宽-40,900八图层颜色白色选择索引颜色7而不选255索引颜色7 在电脑上显示白色打印出来是黑色的索引颜色255 是打印不出来的画在Defpoints也是不可以打印的第五节6.27一如何绘制虚线？LA空，新建一个轴网的图层，点击线型Continous点击加载，建筑轴线CENTER，LTS空设置比因子二LT打开线型管理器，显示细节，全局比例因子三一张图中出现多种线型如何处理？用LTS控制出现较多的线的比例因子，个别的单独调整CTRL+1单独调整线型比例，线型比例与LTS的比例是相乘的关系四左右开间，上下进身五如何偏移时由轴线直接成生墙层？将墙层设置为当前图层O空L空C空在输入要偏移的距离六圆角FF空，当半径为0时选一条边在选另一条边，就会被剪成直七如何测距离？DI 对齐标注DAL也可以测距离八如何修改拾取框的大小？OP空-选择集-拾取框大小九如何修改拾字光标大小？OP空-显示-十字光标大小十RE重生成十一创建块BB空，先起块的名称，块名是不允许重名的，选择对象-转换为块，拾取点（拾取插入里的基点一般会是中点或端点）十二插入块I当前文件所制作的块，点击浏览可以插入一个CAD文件，插入门窗时角度是经常修改的十三修改块或者编辑块双击块就可以修改，修改完成之后左侧第二个保存第六节6.28一延伸EXEX空，选边界线空，交叉选中点偏上的部份EX空空，F空二标注调出标注的工具条，鼠标放在已经有的工具条上右键先创建一个标注的图层如何调出其它图的的标注样式到自己的图里？CTRL+2设计中心，左侧找到本机的CAD文件的标注样式，直接拖到黑屏上放开鼠标即可，在标注样式控制的位置将其设置为当前，标注样式可以用MA特性匹配让其统一三标注更新是指更新到当前的标注样式，选择好一个标注样式，点击标注更新然后全选要更新的标注四修改标注样式D空，选择要更改的标注样式然点点击修改主单位：精度0，舍入输入10精确到10位（不是必需要改）调整：勾选在延伸线之间绘制尺寸线，文字位置选择尺寸线上方，不带引线，勾选文字和箭头（最佳效果）文字：文字高度350，文字位置垂直改为上方，水平居中，从尺寸线偏移175(字高的一半)，文字对齐选择与尺寸线对齐符号和箭头：箭头样式改为建筑标记，箭头大小100（文字的三分之一大小）线：起出标记0（设置箭头水平出头的长度，这个一般不改）超出尺寸线200（箭头纵向出头的长度）固定长度的延伸线500(不可移动，移动之后原位置会留下一些小点点)起点偏移量：是用来设置标注线与图形的距离（如果不设置此项时，直接用移动即可）如果在不设置固定长度的延伸线时，该如何使标注线下方平齐呢？先用线性标注将其标注出来，然后X分解将数字和横线删除，只留下竖线，再用快速标注框选上面的点，向上标注，然后将下面的竖线删除五线性标注DLI它是用来标注水平和垂直的线六对齐标注DAL水平，垂直都可以标也经常用来测距离七连续标注DCO在有标注的前提下才可以用连续标注，DCO空空，可以随意和任意一个标注进行连续标注八快速标注QDIM九如何修改标注上的数字？ED空，点击就可以修改十对象追踪F11十一快速引线LE空空，进行引线的设置，首先点击附着，勾选最后一行加下划线，引线和箭头，箭头-实心闭合，角度约束第一段45度，第二段45度第六节6.29一标高是以米为单位二当图放生了缩放时标注里需要修改两处？（如缩小100倍）（1）D空，选择要修改的标注，调整里，使用全局比例默认1改成0.01，（SC缩放了多少，使用全局比例就输入多少）主单位：比例因子100（2）将文件做成图块，在SC缩放，就会一起被缩放（不便于修改，马上就打印时可用）（3）将标注X分解，在缩放（分解之后，标注就不再是标注，而是数字与线了，所以可以缩放，不便于修改，适合打印之间用）三弧长标注DAR半径标注DRA折弯标注DJO直径标注DDI角度标注DAN基线标注DBA（第一点到第二点距离，第一点到第三的距离，如果使用基线标注时D空线里要修改基线间距）圆心标记DCE（使用圆心标记时D空符号和箭头里修改圆心标记的大小，圆心标记的大小修改完成之后要重新进行标注）四编辑多段线PEPE空，选线，当提示Y时，直接空格，合并J空，全选所有的线空空PE空，选多段线，样条曲线（S）空，就变成了样条曲线（可以做水池）五绘图-边界BOBo空，点击拾取点，鼠标在屏幕上拾取一个封闭的区域，空格结束命令（要把其它的图堆到屏幕以后，这样拾取时分折数据的时间会快一些）六如何测量房间面积和周长？先调出查询工具条测面积快捷键AA，AA空捕捉个个端点空格，就出现周长（2）对于一个独立的图形，AA空，O空，点击图形就会出现周长（小数点前去三位是周长的整数位），面积（小数点前去六位是面积的整数位）测量房间面积时，将家具，门窗，文字都冻结，新建一个空图层，画线将不封闭的地方都封闭了，BO空，拾取封闭区域生成一个物体，然后就可以用AA或CTRL+1或LI都可以测量面积七列表LILI空，会以列表的形式出现第七节7.1一多行文字T格式-文字样式ST空，点击新建，起名称，字体名里找黑体（不可用在@的字体）二对文字的修改双击文字或ED，右侧有一个宽度比例，想要细长的字就0.6即可特殊符号平方，立方在@列表三单行文字DT打单行文字之前，必需设定文字样式，DT空，在屏幕上点击一点，文字旋转角度时直接空格,CTRL+回车确认，双击或ED能够改单行文字的内容，CTRL+1里改字高四单行文字比多行文字的优势可以用MA方便统一字体和字高，多行文字只能改字高，不能改字体五表格TB六填充H要求必需是一个封闭的区域,H空，首选择样例，点击拾取点SOLID（填充实体颜色）AR-RROOF（玻璃填充图案），拾取点之后点击预览，不合适调整比例，也可以调整角度，对填充图案的编辑双击或HE七想填充之前填充过的图案，H空之后用继承特性H空里的关联，勾选时，对图形进行拉伸里，图案也会随之改动，文字移动，填充也随之改动，一个场景当中，又有文字又有填充时，要首找文字后填充，一个封闭区域可以填充多个图案，2004后的版本添加了对图案的修剪功能TR空，选边界线空（不能用TR空空，因为填充的图案有太多的线了，会很慢）2006后的版本增加了单击以设定新原点，2004版本增加了浙变色，2005增加了（右下角点开更多选项，允许的间隙）输入数值，可以将不封闭的区域也填充图案，填充时将普通改为外部八云线九样条曲线SPL十镜像MIMI空，选物体空，镜像线的第一点，再点击镜像线的第二点十一阵列AR环形阵列（针对于正圆和弧）AR空选择环形阵列，点击选择对象（要陈列的对象），拾取中心点，捕捉圆心，项目总数（包括原物体在内的总个数）确定一个圆沿着弧陈列，首先要测出弧的角度，然后同样捕捉原心，输入个数和角度，陈列矩形陈列第八节7.2一点PO格式-点样式定数等分DIVDIV空，选线输入要等分的个数（定数等分的点设置捕捉时要勾选节点）植物沿曲线排列？先画一条曲线，将调入的植物重新做块，输入块的名字，要简单，并且要记住，拾取点就是植物沿线排列的基准点，DIV空选线，输入B空，输入块的名字回车，是否对齐块和对象直接空格，再输入数目。

AutoCAD课程笔记AutoCAD 课程纲要第1课时基本概述、基础操作 (2)第2课时点坐标 (3)第3课时对象捕捉与追踪 (3)第4课时修剪、偏移、构造线 (3)第5课时圆、圆孤 (3)第6课时画圆实例分析 (3)第7课时矩形、正多边形、椭圆 (4)第8课时阵列、镜像、倒圆角、倒斜角 (4)第9课时射线、多线(ML)、多段线(PL) (4)第10课时曲线、点、图案填充、区域覆盖、云状线 (4) 第11课时移动、复制、旋转、对齐 (4)第12课时拉伸、缩放、拉长、延伸、打断 (4)第13课时关键点编辑 (5)第14课时图形绘制及编辑技巧-1 (5)第15课时图形绘制及编辑技巧-2 (5)第16课时视图查询图形数据 (5)第17课时图层(LA) (5)第18课时文字 (5)第19课时标注-1 (5)第20课时标注-2 (6)第21课时标注-3 (6)第22课时零件图 (6)第23课时装配图模块 (6)第24课时属性外部参照 (6)第25课时轴测图-1 (7)第26课时轴测图-2 (7)第27课时轴测图-3 (7)第28课时轴测图-4 (7)第29课时三维基础知识 (7)第30课时三维实体绘制-1 (7)第31课时三维实体绘制-2 (7)第32课时三维实体编辑-1 (8)第33课时三维实体编辑-2 (8)第34课时三维实体编辑-3 (8)第35课时三维实体编辑-4 (8)第36课时构建复杂三维模型 (9)第37课时表面建模 (9)第38课时渲染模型 (9)第39课时由三维模型生成二维视图-1 (9) 第40课时由三维模型生成二维视图-2 (9) 第41课时打印平面图 (9)第42课时打印三维实体图 (10)第43课时考试 (10)第一部分基础篇一、绘制二维图形实体二、编辑图形实体的方法三、平面作图的一般方法四、绘制及编辑图形的技巧五、添加文字注释及标注第二部分机械制图篇一、画典型零件的基本视图和辅助视图二、如何组合及拆分装配图三、图块、块属性及外部参照四、绘制及标注轴测图五、打印图形第三部分机械产品三维绘图篇一、创建基本三维立体的表面及实心体模型二、三维阵列、镜像、旋转及对齐三、编辑实心体的表面四、修改表面模型五、建立复杂立体的表面及实心体模型六、根据三维模型生成二维视图七、在场景中添加光源、材质和材质贴图八、形成逼真的渲染图像第一部分基础篇第1课时基本概述、基础操作1、介绍AutoCAD程序用途2、AutoCAD操作界面介绍3、鼠标各个键的功能中键功能：缩放、平移、范围缩放左键功能：指定点、选择对象右键功能：结束命令、重复上一次命令4、文件保存、打开、新建第2课时点坐标1、坐标概述及作用（1）、绝对坐标（绝对直角坐标和绝对极坐标）绝对坐标值：是相对坐标原点的坐标值绝对直角坐标的输入格式为：“X，Y”。
