轨道交通地铁车站建筑设计技术要求规范--(车站建筑)

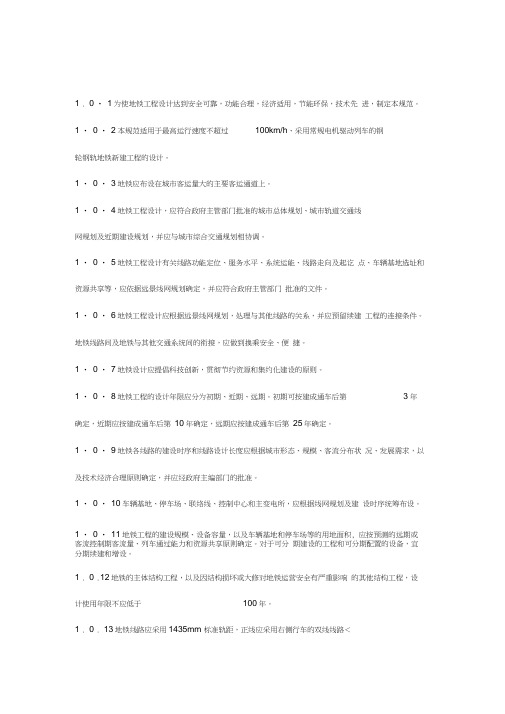

1 . 0 • 1为使地铁工程设计达到安全可靠，功能合理，经济适用，节能环保，技术先进，制定本规范。

1 • 0 • 2本规范适用于最高运行速度不超过100km/h、采用常规电机驱动列车的钢轮钢轨地铁新建工程的设计。

1 • 0 • 3地铁应布设在城市客运量大的主要客运通道上。

1 • 0 • 4地铁工程设计，应符合政府主管部门批准的城市总体规划、城市轨道交通线网规划及近期建设规划，并应与城市综合交通规划相协调。

1 • 0 • 5地铁工程设计有关线路功能定位、服务水平、系统运能、线路走向及起讫点、车辆基地选址和资源共享等，应依据远景线网规划确定，并应符合政府主管部门批准的文件。

1 • 0 • 6地铁工程设计应根据远景线网规划，处理与其他线路的关系，并应预留续建工程的连接条件。

地铁线路间及地铁与其他交通系统间的衔接，应做到换乘安全、便捷。

1 • 0 • 7地铁设计应提倡科技创新，贯彻节约资源和集约化建设的原则。

1 • 0 • 8地铁工程的设计年限应分为初期、近期、远期。

初期可按建成通车后第3年确定，近期应按建成通车后第10年确定，远期应按建成通车后第25年确定。

1 • 0 • 9地铁各线路的建设时序和线路设计长度应根据城市形态、规模、客流分布状况、发展需求，以及技术经济合理原则确定，并应经政府主编部门的批准。

1 • 0 • 10车辆基地、停车场、联络线、控制中心和主变电所，应根据线网规划及建设时序统筹布设。

1 • 0 • 11地铁工程的建设规模、设备容量，以及车辆基地和停车场等的用地面积, 应按预测的远期或客流控制期客流量、列车通过能力和资源共享原则确定。

对于可分期建设的工程和可分期配置的设备，宜分期续建和增设。

1 . 0 .12地铁的主体结构工程，以及因结构损坏或大修对地铁运营安全有严重影响的其他结构工程，设计使用年限不应低于100年。

1 . 0 . 13地铁线路应采用1435mm 标准轨距，正线应采用右侧行车的双线线路＜1 . 0 . 14地铁线路应为全封闭式，并宜高密度组织运行。

第五章限界5.1一般要求1.某某市轨道交通一号线四期工程限界设计应符合如下规X：《地铁设计规X》〔GB50157-2013〕《铁路隧道设计规X》〔TGJ3-2001〕2.设计X围：某某市轨道交通1号线四期工程全线正线和辅助线。

3.轨道交通限界是确定行车构筑物净空的大小和安装各种设备、管线相互关系的依据。

限界的尺寸应根据车辆的轮廓尺寸和技术参数、轨道特性、受电方式、施工方法、设备安装等综合因素进展分析、计算确定。

应力求经济合理、安全可靠。

限界包括车辆限界、设备限界、建筑限界。

4.车辆限界车辆限界是制定建筑限界的依据。

根据本线选定的车辆主要尺寸等有关参数、并考虑在静态和动态情况下所达到的横向、竖向偏移量与偏移角度，按可能发生的最不利的情况计算确定。

5.设备限界根据车辆限界、轨道状态不良引起车辆的偏移和倾斜，并考虑适当的安全量等因素计算确定。

6.建筑限界建筑限界是满足车辆运行和设备安装有效净空的最小尺寸。

各种断面型式的建筑限界与设备限界之间的空间，需满足各种电缆、水管、动力箱、消防箱、信号机、照明灯、接触网与其固定设备的安装要求。

曲线地段的建筑限界，应在直线段建筑限界的根底上进展加宽和加高。

道岔区建筑限界应在直线段建筑限界的根底上，根据道岔的种类和车辆有关尺寸计算加宽和加高量并以此进展加宽和加高。

竖曲线地段的建筑限界，如在限界计算中已计入竖曲线加高量，建筑限界可不再考虑加高，否如此，应进展加高。

7.限界设计还应包括人防隔断门建筑限界、过渡段建筑限界等其它建筑限界的设计。

同时应与相关专业协调确定区间各种设备和管线安装位置的空间分配原如此。

5.2主要技术条件1.车辆主要尺寸和参数(1)车体计算长度：19000mm(2)车体最大宽度：2800mm(3)车体最大高度：3800mm(4)车辆定距：12600mm(5)车辆转向架轴距：2200mm(6)车厢地板面距轨面高度：1100mm(7)列车最高运行速度：80km/h2.线路、轨道主要技术标准区间正线平面最小曲线半径300m，困难情况250m。

地铁车站建筑设计原则地铁车站是地铁线路中的交通枢纽起到客流地上、地下的相互转换及快捷运送客流的作用。

车站应根据线路走向合理布点，站间距考虑要适当，市区宜在1.1公里左右，郊区可略长些。

站址的确定应符合线路设计要求，设在能够最大吸引客流的地方，如：商业中心、居住区，以便乘客在地铁和其它公共交通之间的换乘。

同时注意与地面建筑规划相协调，并注意对该地区的地下管网、工程地质、水文地质、地面建筑的拆迁改造进行调查研究，力求掌握基础资料的准确性，减少工程的潜在矛盾。

由于地铁车站建于地下, 在建筑设计上必须注意以下的设计原则：（1）地铁车站是人流比较集中的公共交通建筑，在设计中首先要满足其使用功能要求，地铁车站的站位应该为乘客提供最大可能的方便，使多数乘客步行的距离最短。

车站布局还须考虑与其它公共交通有方便的换乘条件，将旅游景点、游乐中心、住宅密集区、办公密集区等与车站相通，为乘客提供无太阳晒、无雨淋的乘车条件，使车站建筑具有合理的、完善的、流畅的使用功能。

（2）车站布设应与旧城改造和新区土地的开发相结合，车站分布应方便施工，减少拆迁，降低造价，并注重城市轨道交通建设与周边经济发展的互动效应，为可持续发展创造条件。

（3）地铁车站是建于地下的公共交通建筑除了结构应有的安全可靠性外车站建筑的设计中也应考虑所有的安全因素如楼梯和自动梯数量、位置及宽度的考虑必须满足在灾害情况下的紧急疏散要求，有足够明亮的照明设施，以降低人在地下的恐惧心理，有清晰详尽的导向标志，安全出口通道有完善的消防设施及有足够的新风和排风排烟设施。

3 地铁车站建筑平面设计地铁车站根据地下建筑的设计原则及车站功能，其平面基本上是最简单规整的形状。

对建筑设计来说，更重要的是在简单的形体内合理的安排设备管理用房及组织人流。

设计者须充分了解地铁的运营管理模式，地铁内工作人员的工作流程,站内客流的组织，各工种提出的设备、管理用房规模要求及设备、管道的流程要求，这样才能较好的完成建筑设计。

精品文档，放心下载，放心阅读1.0.12 地铁的主体结构工程，以及因结构损坏或大修对地铁运营安全有严重影响的其他结构工程，设计使用年限不应低于100年。

1.0.17 地铁浅埋、高架及地面线路设计时，应采取降低噪声、减少振动和减少对生态环境影响的措施。

1.0.19 地铁工程设计应采取防火灾、水淹、地震、风暴、冰雪、雷击等灾害的措施。

精品文档，超值下载1.0.20 地铁工程应设置安防设施。

安防设施的设计除应符合本规范的有关规定外，尚应合理设置安全检查设备的接口、监控系统、危险品处理设施，以及相关用房等。

1.0.21 地铁工程应设置无障碍乘行和使用设施。

3.3.2 地铁列车必须在安全防护系统的监控下运行。

4.1.2 车辆应确保在寿命周期内正常运行时的行车安全和人身安全；同时应具备故障、事故和灾难情况下对人员和车辆救助的条件。

4.1.3 车辆及其内部设施应使用不燃材料或无卤、低烟的阻燃材料。

4.1.19 列车应具有下列故障运行能力：1 列车在超员荷载和在丧失1/4动力的情况下，应能维持运行到终点‘2 列车在超员荷载和在丧失1/2动力的情况下，应具有在正线最大坡道上启动和运行到最近车站的能力；3 一列空载列车应具有在正线线路的最大坡道上牵引另一列超员荷载的无动力列车运行到下一车站的能力。

4.7.2 列车应设置报警系统，客室内应设置乘客紧急报警装置，乘客紧急报警装置应具有乘务员与乘客间双向通信功能。

当采用无人驾驶运行模式时，报警系统设置应符合现行国家标准《城市轨道交通技术规范》GB 50490 的有关规定。

4.7.4 客室车门系统应设置安全联锁，应确保车速大于5km/h时不能开启、车门未全关闭时不能启动列车。

4.7.6 客室、司机室应配置便携式灭火器具，安放位置应有明显标识并便于取用。

6.1.2 地铁选线应符合下列规定：4 地铁线路之间交叉，以及地铁线路与其他交通线路交叉时，必须采用立体交叉方式；7.1.3 无咋轨道主体结构及混凝土轨枕的设计使用年限不应低于100年。

车站建筑设计原则1.车站设计要针对哈尔滨地方特色，充分考虑哈尔滨特殊的气候特点和地质条件，与城市的发展规划相结合，与周边环境条件相协调，做出功能完善、安全可行、技术先进、造价合理的实施设计方案。

2.车站总体布局应符合城市规划、轨道交通路网规划、环境保护、文物保护的要求，在考虑最大限度地吸引客流的同时，应因地制宜妥善处理与城市交通、地面建筑、地下管线、地下构筑物之间的关系，应尽量减少房屋拆迁、管线迁移和施工时对地面建筑物、地面交通、历史文物及市民出行的影响。

3.车站是乘客集散和乘降的场所，车站建筑设计应体现交通功能的特点，以人为本，合理吸引和组织客流，满足行车组织、运营管理和设备的要求，方便乘客集散、乘降和换乘，包括与其它轨道交通线、公交线路、自行车等的换乘，为乘客提供安全、便捷、舒适的乘车环境。

4.车站规模应根据远期预测客流的集散量和车站本身行车管理、设备用房的需要来确定。

其站厅（公共区）、站台（公共区）、出入口、通道、楼梯、自动扶梯、售检票机等均要与该站客流通过能力相适应，同时满足事故紧急疏散客流的需要。

5.设计客流按远期高峰小时的客流量，并考虑高峰小时内客流的不均匀性，计入超高峰系数，取超高峰系数~。

处于突发客流较大的车站视实际情况而定。

6.根据路网规划考虑与其他轨道线路的换乘，并选择合理的换乘方式。

远期线路换乘站（新疆大街站）要在总体上统筹考虑，分期实施，留置切实可行的接口。

换乘车站设计时，换乘设施的通过能力需满足远期换乘客流的需要，并考虑资源共享。

7.车站的防灾设计要满足《地铁设计规范》及《城市快速轨道交通工程项目建设标准》及其它有关规定。

车站的紧急疏散能力，应保证在远期高峰小时客流量时将一列车乘客及站台上候车乘客、工作人员在6min内疏散完毕。

8.车站考虑平战结合，能满足按6级防护等级进行平战转换。

9.车站按抗震设防烈度7度进行设计。

10.车站应考虑无障碍设计。

11.在满足行车组织、运营管理和设备要求的前提下，尽量减小车站规模，压缩建筑体量，简化设备与运营管理模式，优化结构体系，力求降低工程造价和运营成本。

轨道交通地铁车站建筑设计技术要求规范--
1.设计目标：地铁车站的设计要充分考虑乘客出行的便捷性、安全性和舒适性，提供高效的换乘和流线，方便乘客进出站，并保障运营秩序的良好。

2.综合布局：地铁车站的综合布局要合理，考虑车站的功能设置、雨水排放、出入口分布和地下环境等因素，以满足乘客的需求。

3.设计标准：地铁车站的设计符合相关的国家、地方和行业标准，如城市地铁工程设计规范、地铁干线车站设计规范等。

4.通风与空调：地铁车站需要保证良好的通风与空调系统，以确保乘客在车站内部有良好的空气质量和舒适的温度。

5.照明设计：地铁车站的照明设计要合理，确保站内有足够的照明强度，使乘客能够正常使用车站设施，并提高乘客的安全感。

6.防火设计：地铁车站要考虑防火安全问题，采用阻燃材料，合理设置疏散通道和消防设施，确保在紧急情况下乘客能够快速撤离。

7.无障碍设计：地铁车站应考虑到残疾人和行动不便的乘客，设置无障碍设施，如坡道、扶梯和轮椅通道等，以方便他们进出地铁站。

8.装饰设计：地铁车站的装饰设计要与城市形象相协调，考虑到地铁车站的历史背景和文化特点，创造出独特的设计风格。

9.环保设计：地铁车站的建设和运营过程中要考虑环保因素，采用可再生能源和环保材料，减少能源消耗和碳排放。

10.安全设计：地铁车站需要考虑乘客的安全，设置安全设施，监控系统和应急设施，确保乘客在车站内部的安全。

总之，轨道交通地铁车站建筑设计技术要求规范是为了提高地铁的运营效率、乘客的出行体验和保障乘客的安全。

这些要求不仅关系到乘客的出行和安全，也是城市交通建设的重要组成部分，需要严格遵守和执行。

1. 车站设计要针对##地方特色,充分考虑##特殊的气候特点和地质条件,与城市的发展规划相结合,与周边环境条件相协调,做出功能完善、安全可行、技术先进、造价合理的实施设计方案.2. 车站总体布局应符合城市规划、轨道交通路网规划、环境保护、文物保护的要求,在考虑最大限度地吸引客流的同时,应因地制宜妥善处理与城市交通、地面建造、地下管线、地下构筑物之间的关系,应尽量减少房屋拆迁、管线迁移和施工时对地面建造物、地面交通、历史文物与市民出行的影响.3. 车站是乘客集散和乘降的场所,车站建造设计应体现交通功能的特点, 以人为本,合理吸引和组织客流,满足行车组织、运营管理和设备的要求,方便乘客集散、乘降和换乘,包括与其它轨道交通线、公交路线、自行车等的换乘,为乘客提供安全、便捷、舒适的乘车环境.4. 车站规模应根据远期预测客流的集散量和车站本身行车管理、设备用房的需要来确定.其站厅〔公共区〕、站台〔公共区〕、出入口、通道、楼梯、自动扶梯、售检票机等均要与该站客流通过能力相适应, 同时满足事故紧急疏散客流的需要.5. 设计客流按远期高峰小时的客流量,并考虑高峰小时内客流的不均匀性,计入超高峰系数,取超高峰系数1. 1~1.4.处于突发客流较大的车站视实际情况而定.6. 根据路网规划考虑与其他轨道路线的换乘,并选择合理的换乘方式.远期路线换乘站〔##大街站〕要在总体上统筹考虑,分期实施, 留置切实可行的接口.换乘车站设计时,换乘设施的通过能力需满足远期换乘客流的需要,并考虑资源共享.7. 车站的防灾设计要满足《地铁设计规X》与《城市快速轨道交通工程项目建设标准》与其它有关规定.车站的紧急疏散能力,应保证在远期高峰小时客流量时将一列车乘客与站台上候车乘客、工作人员在6min 内疏散完毕.8. 车站考虑平战结合,能满足按6 级防护等级进行平战转换.9. 车站按抗震设防烈度7 度进行设计.10. 车站应考虑无障碍设计.11. 在满足行车组织、运营管理和设备要求的前提下,尽量减小车站规模,压缩建造体量,简化设备与运营管理模式,优化结构体系,力求降低工程造价和运营成本.12. 车站设计应充分利用地上、地下空间综合开辟,积极考虑与周边地下过街通道、地下商场与物业开辟相结合或者连通, 以便能综合疏解轨道交通客流和过街客流,争取最大的社会效益和经济效益.13. 车站建造设计应突出交通性建造应具备的简洁明快、美观慷慨、易于识别等特点,建造风格应反映##地方特色,体现现代交通建造的时代气息,与周围的城市景观相协调.14. 地面、地下砌体材料严禁使用黏土砖,应采用新型墙体建材〔如混凝土小型空心/实心砌块〕.1. 车站设计应积极配合城市道路、建造、公交的规划, 以充分吸引客流量为目的,合理地布置出入口、风亭的位置. 出入口积极考虑与周边地下过街道、地下物业开辟连通,尽量优选与沿街建造相结合. 目前无法结合的,可设部份暂时出入口或者预留口,待规划实施时续建.2. 车站总平面设计应充分考虑与周边地块的综合开辟结合,充分利用地上地下土地空间资源,力求创造最佳的社会与经济综合效益.3. 车站设计应充分考虑车站与其他轨道交通路线、地面公交与出租车等的换乘与衔接,并选择合理的换乘方式.换乘节点统一规划,分期实施,并预留好切实可行的接口.4. 出入口建造宜与道路红线正交或者平行.客流量大的出入口应设集散小广场,每一个车站均应在有条件的地方设置自行车停车场.5. 车站地面建造与周边建造之间要满足消防、日照、通行等间距要求.风亭与风冷机组设置应尽量远离居民住宅与学校等建造,注意噪声影响,并征得环保部门与规划部门允许.6. 每一个出入口规模应满足远期分向客流与消防疏散的需要, 同时出 入口通道应尽量兼顾行人过街功能 .两线共用出入口宽度宜适当加宽并 设置上下行自动扶梯.7. 出入口风亭建造普通宜后退道路红线 3~5m 布置,如无法满足应 取得规划部门的允许.8. 出入口应做有盖式出入口 , 风井有条件的可结合绿化设计为敞 开式低风井.1. 车站规模应根据远期设计客流量、所处位置的重要性与该地区 远期发展规划等因素综合考虑确定 .远期设计客流量为远期预测高峰小 时客流量×超高峰系数 .换乘站换乘设施应满足预测的远期换乘客流量 的需要.##市轨道交通一期工程车站特征综合见表 7.3.1.2. 车站形式可根据客流量大小、路线条件、站址环境条件因地制 宜地选择地下二层、地下一层或者其它的结构形式,但必须满足车站的基本 功能要求.3. 站厅层设计(1) 站厅层设计应进行合理的功能分区,并按规 X 要求划分防火分.(2) 站厅布置① 站厅布置根据客流流线与管理需要划分为非付费区与付费区 .要合 理布置通道口、 亭、售票亭、检票机、栏栅与楼电梯位置 ,使进出站 客流和换乘客流尽量减少交叉,流线短捷而有序 〔应有客流组织示意图〕 . ② 楼梯宽度、自动扶梯数量既要满足平时客流集散需要,又要满足事故车站性质普通中间站四期工程终点折返站,设交叉渡线站名太平村机械厂站东北化工厂站车站形式 地下二层岛式 地下二层岛式站台宽度 〔m 〕 12.511编号12 区情况下紧急疏散需要. 出入口通道、售票口、检票口、楼电梯的通过能力应相互协调匹配.③ 站厅非付费区宜采用不小于2.4m 宽的通道相互连通.④ 站厅公共区的面积须满足远期高峰小时5min 内双向客流的积聚量〔0.5m2/人〕所需面积.⑤ 分期实施的换乘车站,建造布局和售检票机布置近、远期不同,应按照近期、远期分别设计,并预留好远期改扩建的条件,避免或者减少对已运营线路的影响.⑥ 售票机应尽量采用内嵌式布置,进站检票机外侧、出站验票机内侧应有一定的排队缓冲空间.⑦分隔付费区与非付费区的栏栅高度不小于1100mm,需设置平开净宽不小于1400mm 的疏散口,兼做搬运通道使用,并挨近客服中心布置.<3> 行车管理用房的布置①管理用房设置要求见表7.3.2.② 管理用房应集中在站厅层一端紧凑布置.③ 管理区内通道与楼梯布置应满足消防要求〔详见7.9.1 车站建造消防〕.<4> 设备用房的布置①各种设备用房设置要求见表7.3.3.②设备用房布置在满足工艺要求的基础上应尽量紧凑,要充分利用空间.③ 要根据设备工艺要求预留好各种孔洞,并考虑主要设备至吊孔的搬运通道.④有水房间尽量避免与电气用房与贴邻布置, 艰难时,墙面应采取防潮措施,确保电气用房安全.有水房间不应布置与电气用房上方.任何排水管不得穿越电气设备用房.⑤环控机房普通宜设在站厅层两端,风冷冷水机组摆放在设备集中端的风亭附近.环控电控室宜设在环控机房附近.<5> 设计标准①公共区地坪装修面至结构顶板底的净高≥4800mm ② 公共区地坪装修面至吊顶净高≥3200mm③地坪装饰面高度： 公共区 150mm,设备区 〔除采用防静电架空板房 间外〕为 100mm.设备区走道如有较大设备埋管,可根据埋管要求适当加 厚装修面.④防静电架空地板高〔用于通通、信号设备用房〕 300mm ⑤防静电架空地板高〔用于车站控制室〕 600mm ⑥普通用房地面至吊顶底面净高≥2400mm ⑦内部管理区走道净宽〔单面布置〕≥1200mm 〔双面布置〕≥1500mm内部管理用房区走道净高≥2500mm ⑧站厅、站台和出入口公共区饰面墙采用 250mm 厚的离壁式隔墙. 在外墙可能产生渗漏水的车站 ,有人值守和有电器设备的设备管理用房 靠外侧墙应设置 150mm 厚的离壁式隔墙.⑨设备用房具体设计按相关系统专业技术要求和相关提资.设置要求应设在站厅层通信信号机房集中与客流多的一端 ,面向公 共区,开 C 类甲级防火观察窗.地坪比站厅抬高 0.6m,能直 接观察站厅层客流情况.换乘站车控室若为两线共用,则面 积不小于 55m 2 .应设在车控室旁,地坪与车控室齐平,相互联系直接. 设置在站厅层管理区内较肃静的部位〔重点站取大值〕 挨近站厅公共区集中设置. 〔重点站可增 12m²〕 挨近管理区公厕设于站台公共区端部,男女均不少于 3 个厕位,设残疾 人厕位.工作人员厕所设于站厅管理区内,女厕坑位不少于 一个,男厕一个坑位,二个小便斗.设置在站厅管理区内.应兼有蒸饭、盥洗功能,设置简易洗 涤槽.站厅层、站台层设一间,站厅层设在挨近公用区位置,站台 层可设在中间楼梯下.清扫间内应设洗涤池. 设在站台层,可与配电室合设. 内设 .仅在##大街站设置两间,需设置独立洗手间须设置在站厅层车控室一侧,距离站厅公共区较近.按财务 室标准设计,须装防盗门、柜台、 CCTV 图象监控设备.〔重 点站取大值〕用房名称车站控制室 〔含防灾报警控制〕站长室 交接班室〔兼会议室、餐厅〕警务室女更衣室/男更衣室女厕/男厕/无障碍厕所茶水间清扫间站务员室 乘务员待班室收款室面积〔m 2〕35~5510~1525~3012×2 15/1515/15/466×212×1~2 2016~20用房名称AFC 维修室 备品间 工务用房 信号工区 通信工区 供电维修工区 机电维修工区用房名称综合弱机电房弱电电源室公安、消防无线通信机房商用无线通信机房弱电电缆间AFC 配电室区间通风机房 小通风机房 公共区通风机房 环控电控室 降压变电所牵引降压混合变电所消防泵房 污水泵房 废水泵房 烟络尽 安全门设备室 电缆引入室 通信仪表 配电室4. 站台层设计(1) 站台计算长度按 B 型车、 6 节编组控制为 118m 〔含停车误差〕 . (2) 站台宽度 BB =b +b +n ·z+T<m>侧 1 其中：n ·z ——柱数×柱宽<m>；〔柱宽应考虑装饰厚度,每侧 100mm 〕挨近弱电设备综合机房须设置在站厅层车控室对面一侧,距离站厅公共区较 近,可与车站动照配电室合设. 布置在车站两端, 挨近新风道与排风道 布置在车站两端包括控制室、 0.4kV 开关柜室、 35kV 开关柜室包括控制室、 0.4kV 开关柜室、 35kV 开关柜室、直流开关柜室、整流变压器室4.5m ×6m,近消防出入口布置近洗手间布置 设于站台层低端 工作半径〔管道长度〕 150m,近变电所与通信、信号设备用房设置 3m ×6m,设于站台层,挨近车站控制室一端 设置要求须设置在站厅层车控室一侧,距离站厅公共区较近.条件许 可时可与收款室相邻. 酌情有岔站设置,设在站台层 根据信号专业要求设置含工区间 30m 2,材料间 10m 2 . 近变电所设置.含维修工区间 30m 2,材料间 10m 2.面积〔m 2〕 74~129 44 40 54 1510290×2 60+40 140 55×2 240410 27 15~202020×〔1~2〕20~25 10×〔2~3〕12×2 15×4设置要求信号设备集中站 129m 2〔13.4m ×9.6m 〕, 信号设备非集中站 74m 2〔13.2m ×5.6m 〕, 挨近车站控制室, 挨近综合弱机电房面积〔m 2〕 16~20 15~20 15 20~30 40 20 40岛 1 2 B =b +z+T<m>T ——每组人行楼梯+自动扶梯宽度<m>； b 1 、b 2——侧站台宽度,侧站台最小设计宽度：岛式站台： b ≥2.5m侧式站台〔长向 X 围内设梯〕时： b ≥2.5m 侧式站台〔垂直于侧站台开通道口〕时： b ≥3.5mQ p Q p1 2 L 安 1 2 Lρ——站台上人流密度；建议ρ=0.5m 2/人L ——站台安全门长度<m>；Q ——远期每列车高峰小时单侧上车设计客流量 〔换算成高峰时段上发车间隔内的设计客流量〕；Q ——远期每列车高峰小时单侧上、下车设计客流量〔换算成高上、下峰时段发车间隔内的设计客流量〕B ——站台安全防护宽度取 0.40m,不包括 80mm 〔警界线〕 .安(3) 站台两端设备用房必要时可伸入站台计算长度内 ,但不应超过 半节车箱长度,且不得侵入侧站台计算宽度 ,并应满足距人行楼梯第一级 踏面不少于 8m,距自动扶梯工作点不小于 12m. 艰难时,伸入长度不得大于 8m,且不得侵入侧站台的计算宽度 .计算站台长度以外的通道净宽不小于 1200mm,且在人员通行的 X 围内不得有突出物.(4) 需协调站台层与站厅层的楼梯、电梯、扶梯布置,使站台层客流 分布均匀,并确保站台上任意点至楼梯口的距离不大于 50m.(5) 要综合平衡站台层二端与站厅层设备用房的布置 ,使整个车站 压缩到最佳长度.(6) 车站变电所〔降压变电所、牵引降压混合变电所〕应集中布置 在车站站台层.若确有艰难时,可考虑将低压用房设置于站厅层 ,且上、下 对齐布置.(7) 设计标准① 结构净高〔公共区地坪装饰面至结构顶板底〕：≥4500mm ② 建造净高〔公共区地坪装饰面至吊顶底〕：≥3200mmb (b ) = 上 + B 和b (b ) = 上•下<取大者>③轨顶面至站台地坪装饰面：1050mm④地坪装饰层厚度：公共区为100mm,设备区为50mm⑤自站台边缘向里2000mm 宽X 围内须作绝缘层处理⑥站台计算长度内站台边缘到路线中心线距离：1500mm站台计算长度外站台外边缘到路线中心线距离：1700mm曲线段路线中心至侧墙和站台边缘距离应根据限界要求分别加宽.⑦ 路线中心线至侧墙净距：2150mm⑧轨顶至底板面≥560mm⑨车站纵坡：2‰〔车站底板、站台板、中楼板、顶板均与轨道面同一坡度〕⑩曲线车站路线半径：≥800000mm118000mm岛式站台宽度侧站台宽度岛式≥2500mm侧式〔楼扶梯平行站台布置〕≥2500mm侧式〔楼扶梯垂直站台布置〕≥3500mm2400mm1200mm双面布置≥1500mm2500mm500 mm5. 车站主要设施(1) 自动扶梯① 自动扶梯的设置标准一是满足客流量需要,二是考虑提升高度的需要. 原则上从站台到站厅上行均考虑采用自动扶梯,下行采用人行楼梯〔终点站与下行落差二层的可考虑自动扶梯〕, 出入口提升高度大于6m 的设上行自动扶梯,提升高度大于10m 的可设上、下行自动扶梯.个别重要车站的设置标准可酌情提高.② 自动扶梯的倾角按30°考虑,有效净宽为1m,运输速度采用0.65m/s,通过能力按>7300 人/h 计.③ 自动扶梯踏步面以上最小净空≥2.3m.④ 当自动扶梯穿越楼层时,扶手带中心至开孔边沿的净距应≥ 0.5m,如达不到标准时应设防轧安全标志.⑤ 当自动扶梯靠墙布置时,要求扶手带中心至墙壁装饰面的最小距离为0.6m.⑥ 两相对布置的自动扶梯工作点之距≥18m.⑦ 自动扶梯工作点至前面障碍物距≥8m⑧自动扶梯与人行楼梯相对布置时, 自动扶梯工作点至楼梯第一级踏步距离≥12m.⑨ 在布置自动扶梯时应考虑吊运空间与吊钩. 出入口处自动扶梯下端应设集水坑.⑩ 在火灾时计入疏散宽度的自动扶梯配电应按一级负荷设计.(2) 电梯每一个地下车站应在出入口与站厅层之间以与站厅层与站台层之间设置无障碍垂直电梯〔供残疾人、车站内部货运、老弱病幼使用〕.连接站厅层与站台层的电梯应设在站厅层付费区内、站台层中部以方便使用〔此电梯不计入紧急疏散用〕.(3) 楼梯① 每一个车站均应在付费区内至少设一座楼梯, 以便在自动扶梯不能运转时仍能保证站内乘客的疏散.②两层或者多层车站应至少设一部供工作人员和消防人员使用的楼梯, 该楼梯宜设在工作人员较集中的管理用房区内,楼梯宽度不得小于1.2m. 此梯宽度不计入紧急疏散楼梯宽度.③ 设计标准·踏步高乘客使用：150~162mm工作人员使用：162~175mm·踏步宽乘客使用：280~320mm工作人员使用：250~280mm乘客使用的楼梯,其踏步尺寸原则上采用150mm×300mm.·车站内公共区楼梯每一个梯段的踏步级数应不小3,不大于18级. ·楼梯歇息平台宽：1200~1800mm·楼梯宽度单向楼梯净宽：≥1800mm双向楼梯净宽：≥2400mm· 当楼梯净宽大于3600mm 时,应在中间增设一道扶手.· 楼梯口部栏杆高：≥1200mm·楼梯梯段栏杆高：≥900mm 〔临空侧1200mm〕·楼梯台阶装饰面至上部障碍物的最小净空≥2300mm· 出入口台阶长度应大于出入口宽度并≥3000mm·疏散楼梯两梯段之间的水平净距≥150mm(4) 检票机① 进站检票机应设在售票处至站台的人流流线上. 出站检票机应设在站台至出站通道的人流流线上,其数量应能满足远期超高峰小时客流的需要〔1.3~1.5 系数〕.② 检票口是付费区与非付费区的分界线,宜垂直人流方向设置.③ 进出站检票机应合理布置, 既要方便管理,又要避免进出站人流的交叉干扰.④ 出站检票机布置应适当留有扩容的余地.⑤主要标准：进站检票机距售票机〔亭〕净距≥5000mm进站检票机距步行楼梯第一级踏步净距≥5000mm出站检票机距步行楼梯第一级踏步净距≥8000mm检票机距自动扶梯工作点之间净距≥8000mm检票机前通道宽度≥4000mm检票机距出入口通道口净距宜≥8000mm相对布置的检票机净距≥8000mm ⑥车站应至少设置一处无障碍检票通道,通道净宽不应小于 900mm.(5) 售票机① 售票机的数量应预留远期超高峰小时客流的需要.② 售票机应设在客流不交叉 ,且干扰小的地方 .售票机前应留有足够的 空间,供乘客排队购票与通行.③ 车站内售票机宜沿进站客流方向纵向罗列 .并应结合车站不同的客 流方向布置,宜不少于两处.④ 售票机的布置应注意与出入口通道与进站检票机保持适当的缓冲距 离.售票机距离最近的出入口动刀与发展检票机的净距不应小于 5m.⑤售票机的布置应考虑在不影响乘客正常使用的条件下能进行检修, 并留有足够的取款与检修空间.⑥售票机的布置视情况可组合嵌入墙内,使空间整体美观.(6) 站台安全门应设置明显的安全标志和使用标志,方便乘客识别.(7) 通道、楼梯、自动扶梯、售、检票口的通过能力见表 7.3.4.1. 位置车站出入口位置应以吸引附近客流、方便进出车站为原则 ,宜与过街地 道、 地下街、 临近公共建造相结合或者连通,统筹规划, 同时要方便与地面公 交客流的换乘.2. 规模与数量<1> 车站出入口规模应以满足远期设计客流量的疏散为依据 .地下车站每小时通过人数 5000 4000 4200 3700 3200 ≥7300 300 1500 1800 名 称1m 宽通道1m 宽楼梯1m 宽自动扶梯自动售票机自动检票机 通行工况 单向通行 双向通道 单向下行 单向上行 双向混行 0.65m/s 有序购票 磁卡非接触 IC 卡普通宜设 4 个出入口,当车站设计客流量较小,站址建设条件又比较差的情况下可酌情减少出入口数量,但不能少于2 个〔且应对角布置〕.<2>车站出入口通道〔天桥〕总宽,应以车站远期设计进、出站客流量进行计算确定.每一个出入口通道〔天桥〕的宽度应根据分向设计客流量确定, 并根据出入口的位置以与可能产生的突发性客流等因素,取 1.1~1.25 的不均匀系数.<3> 出入口楼梯与通道的通过能力之和应大于车站内部楼梯和自动扶梯的疏散能力之和.<4> 每座车站应利用一个出入口设置无障碍垂直电梯〔相对应于站台至站厅直升电梯的位置〕.有高差处采用坡道,地坪设导盲带.3. 凡临近规划地块的出入口,应尽量争取结合规划沿街建造建造. 目前没有条件结合的,可先设暂时出入口2~3 个, 以满足近期通车与消防疏散要求.其余出入口可采取预留口形式,待规划实施时再续建.4. 每一个出入口宽度与朝向应满足分向客流的需要,地面口部应根据客流大小留有足够的集散面积.每一个车站均应在有条件的出入口预留停放自行车面积.5. 地下出入口通道应力求短、直,弯折不宜超过三处,弯折角度宜大于90° , 阳角应做圆角处理.地下出入口通道与换乘通道长度不宜超过100m,超过时应采取能满足消防疏散要求的措施,有条件时宜设自动人行道.通道内宜设纵向与横向排水坡,通道两侧宜设排水沟.6. 车站出入通道与出入口设计应考虑冬季防寒保温措施,原则上应采用有盖式出入口.7. 车站出入口平台标高应结合顶棚形式、沿街景观规划与出入口所在地区最高积水位等条件统筹考虑.出入口平台高度一般为300mm~450mm.8. 车站出入口和街面建造合建时,应按一级耐火等级考虑.9. 出入口通道长度>60m 时设置机械排烟,＞100m 时应设置两个直通地面的口部, 以满足疏散要求.10. 车站地面出入口应设置##地铁的统一标志.11. 每一个出入口均应设防盗卷帘门.12. 与其它建造物连接的地铁出入口通道,应直接与室外相通.凡在地铁运营时间内不能保证通行无阻者,其通过量不应计入车站出入口的通过能力内.13. 各车站出入口通道应与人防设计密切配合,各种预留埋件、接口设计不应遗漏.14. 设计标准通道宽度：≥3000mm通道净高〔地面装修面至吊顶底〕：≥2500mm 〔需要通风的长通道另加〕通道结构净高：≥2800mm通道纵向坡度：≤3%通道横向坡度：0.5~1% 〔双向〕1. 地下车站风亭的分散与集中设置应根据地貌、地面的城市规划、施工的可能性与经济性来实施.临近规划地块的,应尽量争取与地面建造合建,合建时应考虑消防和卫生要求；若近期没有条件合建的,可考虑采用暂时风井,待规划实施时改造.2. 地下车站的机械进、排风和活塞风貌用高风亭时,风口应符合下列规定：<1> 排风口、活塞风口应在进风口之上；<2> 进风口、排风口、活塞风口两两之间的最小净距不应小于5m, 且不宜开在同一方向.3. 地下车站的机械进、排风和活塞风貌用敞口低风井时,风井之间以与风井与出入口之间的水平净距应符合下列规定：<1> 进风井与排风井、活塞风井之间,不应小于10 m；<2> 活塞风井之偶尔活塞风井与排风井之间,不应小于5 m；<3> 排风井、活塞风井与车站出入口之间,不应小于10m；<4> 排风井、活塞风井与消防专用通道出入口之间,不应小于5m.<5> 敞口低风井四周需有≥3m 绿篱；4. 风井〔亭〕口部距最近建造物的直线距离应≥5m,同时风亭口部距最近建造物门、窗或者其它进、排风口等直线距离均≥10m,以免污染其它建造物内环境或者交叉污染；5. 高风亭上的风口设百叶格栅,其净面积应根据计算确定.风亭上风口是否设消声百叶,根据消声计算定. 敞口低风亭的口部设置钢格栅等安全设施；6. 人行道旁的进、排风口应高出人行道2m 以上.风亭布置在绿地内时,风亭格栅底部距地面的高度应≥ 1.0m,且满足防淹的高度,进风亭位于空气清洁区.7. 活塞风亭应设在空气洁净的地方,并背离交通干线,避免汽车尾气影响；周围禁止设置垃圾采集站, 附近应避免设置公共厕所,并禁止排放有毒有害气体、恶臭气体以与超过污染物排放标准的烟尘、粉尘等,确保地下区间内空气质量；8. 敞口低风井的排风井、活塞风井宜设置在地下车站出入口、进风井的常年主导风向的下风侧；9. 各风道、风亭应作防水和排水处理；10. 风道〔井〕内应设具防火密闭、隔声能力的检查门、检查梯与照明等设施.11. 拟与规划建造物合建的风亭,应考虑今后与该建造物施工建造的接口问题, 以免相互造成功能与景观上的影响.12. 目前没有条件与地面建造结合的风亭可后退红线单独建造或者采取过渡性措施,独立式风亭与周围建造的间距应满足规X 与环保要求,并注意与周围环境相协调,尽量压缩体量和高度,且造型美观.13. 在周边具备绿地设置条件的地段宜采用敞开式低风井,并应做好排水、防淹、安全、挡物措施.14. 出入口风亭编号统一规定：按顺时针编号,西北角为1 号.15. 车站每一个出入口、风亭的地面标高必需以所在点的现状实测或者规划地面标高为依据,分别确认,并在建造施工图中列出车站出入口、。

轨道交通车站建筑设计要点分析摘要：城市轨道交通车站作为城市轨道交通建设项目的重要组成部分，可以促进城市综合交通体系的构建，对城市交通环境进行有效改善，对城市空间进行充分的开发利用。

本文主要分析轨道交通车站的设计要点，为其提供参考意见。

关键词；轨道交通；车站；设计要点引言城轨道交通车站具备人流量大、运营时间过长、能源损耗较多等特性，但是其作为城市公共建筑的主要类型，会对城市交通的整体建设和运行成效产生一定影响，通过对轨道交通车站的设计原则进行分析，综合工程实例，对轨道交通车站建筑设计的要点进行研究。

1轨道交通车站的设计原则1.1整体性原则轨道交通车站的设计工作较为复杂，不但包括基础性的车站建筑、车辆路线等，还会涉及到不同的专业科目，包含建筑及结构、暖通空调、给排水、通信等，同时各系统工程和专业学科之间具有很强的依赖性和统一性，所以，需要从整体层面出发开展轨道交通车站的建筑设计工作，确保各系统构成和工程结构的设计工作相互统一，继而增强城市轨道交通系统设计的完善性和合理性。

1.2经济性原则从经济角度分析轨道交通车站建筑设计工作，对轨道车站的造价成本和各项工程费用进行严格管控，继而推动城市轨道交通车站建筑设计的经济效益有所提高。

1.3可持续性原则城市轨道交通车站作为公共性建筑的一种，其建筑设计需要满足国内建筑设计的可持续性发展需求，注重人和自然的和谐相处，在建筑设计中应用多种技术方法和建筑材料，促使车站建筑设计和生态环境保护协调发展。

1.4技术先进性原则在轨道交通车站建筑设计中，需要合理应用新技术、新设备以及新型的工艺材料，以便提高车站建筑设计的技术水平，提升整体的设计质量。

2、轨道交通车站建筑设计要点2.1总平面设计在开展城市轨道交通车站的总平面设计中，综合工程状况，重点考虑车站型式及附属设施的设计上。

对车站自身而言，需结合周边客流特性及环境因素影响，合理设置本站出入口及风亭组。

结合周围片区规划，合理考虑各交通之间的换乘便捷性。
