雷达基本工作原理

雷达的工作原理雷达是一种利用电磁波进行探测和测量的仪器。

它可以通过发射电磁波并依据波的反射情况来确定目标的位置、速度和其他相关信息。

雷达在军事、气象、导航等领域都有着广泛的应用。

雷达的工作原理基于电磁波的特性。

电磁波是由电场和磁场组成的，通过空间传播，具有一定的速度和频率。

雷达通常使用的是无线电波或者微波作为探测介质。

无线电波是一种电磁波，可以在空气中传播，并且可以被大气中一些物质（如云、水滴等）反射、散射或者吸收。

雷达由三个主要部分组成：发射机、接收机和显示设备。

发射机负责发射电磁波，接收机负责接收反射的波，并将其转化为有用的信息，显示设备则用于显示结果。

当雷达开始工作时，发射机会产生一束电磁波并将其发射出去。

这束电磁波会朝着预定方向传播，直到遇到目标或者被地物等障碍物反射回来。

当反射波回到雷达时，接收机会接收到这些波，并将其转换成电信号。

在雷达中，发射和接收都是由一个共同的天线完成的。

天线既可以用来发射电磁波，也可以用来接收反射回来的波。

雷达系统中的天线通常由一个或多个指向性的发射和接收元件组成，以便能够在特定的方向上进行探测。

接收到的反射波经过放大和处理后，可以提供目标的位置、速度、大小等相关信息。

雷达通过测量从发射到接收的时间来确定目标的距离。

速度可以通过测量反射波的频率变化来确定，而目标的大小和形状可以根据反射波的幅度和形态来推断。

雷达的探测范围受到波的频率、功率和天线的特性等多种因素的影响。

通常来说，更高频率的波具有更高的分辨率，但也更容易被地物散射吸收，限制了其探测范围。

同时，雷达的探测范围还受到天线高度、大气传播条件和目标表面反射能力等因素的影响。

雷达技术的不断发展使其在军事、气象、导航、交通等领域得到了广泛应用。

例如，在军事领域，雷达被用于目标探测、导航、火控等方面。

在气象领域，雷达可以用于检测降水、探测风暴等。

在导航和交通控制中，雷达可以用于飞行器和船只的导航和交通管制。

总之，雷达是一种利用电磁波进行探测和测量的仪器。

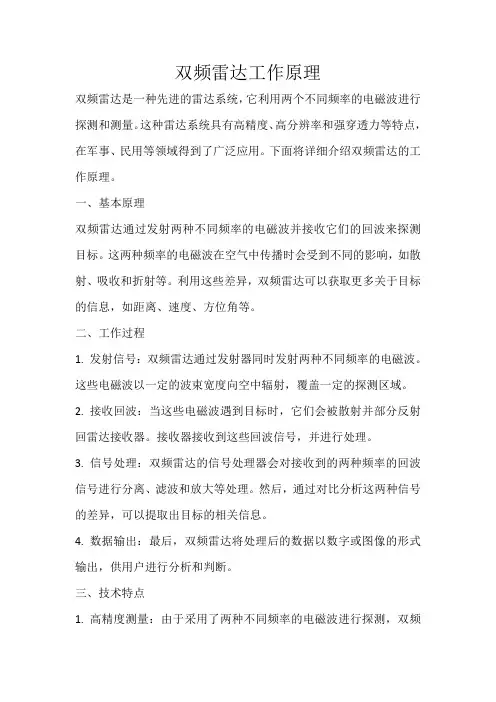

双频雷达工作原理双频雷达是一种先进的雷达系统，它利用两个不同频率的电磁波进行探测和测量。

这种雷达系统具有高精度、高分辨率和强穿透力等特点，在军事、民用等领域得到了广泛应用。

下面将详细介绍双频雷达的工作原理。

一、基本原理双频雷达通过发射两种不同频率的电磁波并接收它们的回波来探测目标。

这两种频率的电磁波在空气中传播时会受到不同的影响，如散射、吸收和折射等。

利用这些差异，双频雷达可以获取更多关于目标的信息，如距离、速度、方位角等。

二、工作过程1. 发射信号：双频雷达通过发射器同时发射两种不同频率的电磁波。

这些电磁波以一定的波束宽度向空中辐射，覆盖一定的探测区域。

2. 接收回波：当这些电磁波遇到目标时，它们会被散射并部分反射回雷达接收器。

接收器接收到这些回波信号，并进行处理。

3. 信号处理：双频雷达的信号处理器会对接收到的两种频率的回波信号进行分离、滤波和放大等处理。

然后，通过对比分析这两种信号的差异，可以提取出目标的相关信息。

4. 数据输出：最后，双频雷达将处理后的数据以数字或图像的形式输出，供用户进行分析和判断。

三、技术特点1. 高精度测量：由于采用了两种不同频率的电磁波进行探测，双频雷达可以获得更高的测量精度。

这对于需要精确测距和测速的应用场景非常重要。

2. 强穿透力：双频雷达的电磁波具有较强的穿透力，能够穿透云层、天气条件和一定的遮挡物进行探测。

这使得它在军事侦察、气象预报、航空导航等领域具有独特优势。

3. 高分辨率成像：通过对两种频率回波信号的对比分析，双频雷达可以生成高分辨率的雷达距离像或速度像。

这对于地形测绘、场景感知和目标识别等任务非常有用。

四、应用领域双频雷达在多个领域具有广泛的应用价值。

在军事领域，它可用于空中侦察、导弹制导、反潜作战等任务；在民用领域，它可用于气象预报、航空导航、无人驾驶汽车感知系统等方面。

随着技术的不断发展，双频雷达的应用前景将更加广阔。

总之，双频雷达是一种利用两种不同频率电磁波进行探测和测量的先进雷达系统。

雷达的原理及应用雷达是一种常用的无线电技术，通过发送射频信号并接收其反射回来的信号，来探测和测量目标物体的位置、速度和其他特征。

雷达的原理主要基于射频信号的传播速度和反射原理。

雷达的工作原理基于以下几个步骤：首先，雷达发射器会向目标物体发送一个短脉冲射频信号。

然后，射频信号会在目标物体上反射，并一部分返回到雷达接收器上。

接收器会通过分析接收到的信号的时间延迟、频率和相位等信息，来计算出目标物体与雷达的距离、速度等特征。

根据接收到的信号强度，雷达还可以判断目标物体的大小和形状等特性。

雷达有广泛的应用领域，下面是一些常见的应用：1.天气预报：气象雷达可以引用雷达原理来探测降水，监测降雨的位置、强度和移动速度。

这对于预测天气变化、洪水预警和农业灌溉等方面都非常重要。

2.航空导航：雷达在航空领域中应用广泛，如飞行器导航和着陆辅助。

它可以帮助飞行员确定飞行器与地面、其他飞行器和障碍物之间的距离，以提供航行和防撞警告。

3.军事应用：雷达在军事领域中被广泛应用于目标侦察、导弹导航和火控系统。

它可以在夜间或恶劣天气条件下探测敌方飞机、船只和地面目标，为军事行动提供重要的情报和战术支持。

4.交通监测：雷达可用于交通监测和管理，如交通流量控制和车辆速度监测。

通过确定车辆之间的间距和速度，雷达可以帮助监测交通流量，减少拥堵和交通事故的发生。

5.障碍物检测：雷达可以用于检测静止或移动的障碍物，如建筑物、山脉、冰山等。

它在船舶、无人机和汽车等的自动导航和避障系统中扮演着重要角色。

总结来说，雷达的原理是利用射频信号的传播和反射来测量目标物体的位置、速度和其他特征。

它的应用广泛，在气象、航空、军事、交通、导航和避障等领域都发挥着重要作用。

雷达探测原理雷达（Radar）是利用无线电波进行远距离探测和测量的一种技术。

雷达技术在军事、航空、航海、气象等领域具有重要应用，其核心原理是通过发射电磁波，并通过接收和处理回波信号来获取目标的位置、速度和其他信息。

一、雷达系统组成雷达系统主要由发射器、接收器、天线和信号处理器组成。

发射器负责产生并发射连续的电磁波，这些波被称为雷达脉冲。

脉冲的功率和频率决定了雷达的性能。

接收器接收回波信号，经过放大和滤波后，提取出目标的信号。

天线是雷达的窗口，它负责发射和接收电磁波。

雷达可以使用不同类型的天线，如抛物面天线、相控阵天线等。

信号处理器对接收到的信号进行处理和分析，提取出目标的相关信息。

二、雷达工作原理雷达的工作原理基于电磁波的发射、传播、接收和处理。

1. 发射电磁波雷达通过发射器产生射频信号，并将其转换为脉冲信号进行发射。

这些脉冲信号由天线发射出去，沿着一定方向传播。

2. 电磁波传播和回波接收发射的电磁波在空间中以光速传播。

当电磁波遇到有反射能力的物体时（如目标），一部分波会被目标吸收，而另一部分波会被目标反射回来。

反射回来的电磁波成为回波信号，这是雷达检测目标的关键。

回波信号会被雷达的天线接收并发送到接收器。

3. 回波信号处理接收器会将接收到的回波信号进行放大、滤波等处理，以便更好地提取出目标的信息。

接收器将处理后的信号传递给信号处理器进行进一步分析。

4. 目标信息提取信号处理器通过对回波信号的分析、处理和比对，提取出目标的位置、速度、形状等相关信息。

这些信息可以用来追踪目标的移动、识别目标的特征等。

三、雷达探测能力雷达的探测能力主要取决于以下几个因素：1. 雷达脉冲功率：脉冲功率越大，雷达的探测距离越远。

2. 雷达工作频率：频率越高，雷达的分辨率越高，但威力衰减也越快。

3. 天线增益：天线增益越高，雷达的探测距离和解析度越大。

4. 目标的大小：大型目标的回波信号较强，易被雷达探测到。

5. 目标与雷达之间的距离和方位：目标离雷达越近、出现在雷达主瓣方向上，探测能力越强。

雷达基本理论与基本原理一、雷达的基本理论1、雷达工作的基本过程发射机产生电磁信号，由天线辐射到空中，发射的信号一部分被目标拦截并向许多方向再辐射。

向后再辐射回到雷达的信号被天线采集，并送到接受机，在接收机中，该信号被处理以检测目标的存在并确定其位置,最后在雷达终端上将处理结果显示出来。

2、雷达工作的基本原理一般来说，会通过雷达信号到目标并从目标返回雷达的时间，得到目标的距离。

目标的角度位置可以根据收到的回波信号幅度为最大时，窄波束宽度雷达天线所指的方向而获得。

如果目标是运动的，由于多普勒效应，回波信号的频率会漂移。

该频率的漂移与目标相对于雷达的速度成正比，根据2rd v f λ=,即可得到目标的速度。

3、雷达的主要性能参数和技术参数 雷达的主要性能参数 雷达的探测范围雷达对目标进行连续观测的空域，叫做探测范围，又称威力范围，取决于雷达的最小可测距离和最大作用距离，仰角和方位角的探测范围。

测量目标参数的精确度和误差精确度高低用测量误差的大小来衡量，误差越小，精确度越高，雷达测量精确度的误差通常可以分为系统误差、随机误差和疏失误差。

分辨力指雷达对两个相邻目标的分辨能力。

可分为距离分辨力、角分辨力（方位分辨力和俯仰角分辨力）和速度分辨力。

距离分辨力的定义：第一个目标回波脉冲的后沿与第二个目标回波脉冲的前沿相接近以致不能分辨出是两个目标时，作为可分辨的极限，这个极限距离就是距离分辨力：min ()2c R τ∆=。

因此，脉宽越小，距离分辨力越好数据率雷达对整个威力范围完成一次探测所需时间的倒数。

抗干扰能力指雷达在自然干扰和人为干扰（主要的是敌方干扰（有源和无源））条件下工作的能力。

雷达可靠性分为硬件的可靠性（一般用平均无故障时间和平均修复时间衡量）、软件可靠性和战争条件下雷达的生存能力。

体积和重量体积和重量决定于雷达的任务要求、所用的器件和材料。

功耗及展开时间功耗指雷达的电源消耗总功率。

展开时间指雷达在机动中的架设和撤收时间。

雷达的知识点总结一、雷达的工作原理雷达的工作原理是利用发射器发射一定频率的无线电波，当这些电波遇到目标物时，一部分电波被目标物所反射，接收器捕捉这些被反射的电波，并通过信号处理，确定目标物的距离、方向和速度信息。

雷达工作的基本原理包括发射、接收和信号处理三个步骤。

1. 发射：雷达发射器产生并发射一定频率的无线电波，这些电波称为RCS（雷达交会截面）。

2. 接收：当RCS遇到目标物时，一部分电波被目标物所反射，接收器接收并捕捉这些被反射的电波。

3. 信号处理：接收到的被反射的电波通过信号处理系统进行处理，根据信号的时间延迟、频率偏移和振幅变化等信息，确定目标物的距离、方向和速度。

二、雷达的分类根据不同的工作原理和应用领域，雷达可以分为不同的分类。

1. 按工作频率分类：雷达可以根据工作频率的不同分为X波段雷达、K波段雷达、S波段雷达等，不同频率的雷达适用于不同的应用领域。

2. 按工作方式分类：雷达可以根据工作方式的不同分为连续波雷达和脉冲雷达，连续波雷达适用于测距，脉冲雷达适用于测速和目标分辨。

3. 按应用领域分类：雷达可以根据应用领域的不同分为军用雷达、民用雷达、航空雷达、舰船雷达等。

三、雷达的应用领域雷达技术在军事、民用航空、舰船航行、天气预报和科学研究等领域都有重要的应用价值。

1. 军事领域：雷达在军事领域具有重要的作用，可以用于目标探测、追踪和导航，对于战争中的空中防御和攻击具有重要的战术意义。

2. 民用航空：雷达在民用航空领域用于飞行导航、空中交通管制和飞行安全监测，对于航空运输的安全与效率具有重要的作用。

3. 舰船航行：雷达在舰船航行中用于目标探测、导航和防御，对于海上安全和航行效率起到关键的作用。

4. 天气预报：气象雷达用于对大气中的降水、风暴和气旋等气象现象进行探测和监测，对于天气预报和自然灾害预警具有重要的作用。

5. 科学研究：雷达技术也被广泛应用于科学研究领域，例如地球科学领域的地形测绘和地壳运动监测等。

雷达技术的工作原理雷达技术是一种经典的电子技术，用于探测目标物体。

它主要使用电磁波技术，通过发送和接收电磁波，确定目标物体的坐标、速度和其他特征信息。

本文将详细介绍雷达技术的工作原理。

一、雷达的工作原理1.1 发射信号雷达系统的发射装置通常由高功率的放大器、天线、发射器和控制电路等组成。

当雷达系统开始工作时，控制信号将通过放大器控制发射器发射出一个探测信号，这个信号被称为“脉冲”，脉冲通常是已知的电磁波，在频率和波形上有一定的规律性。

1.2 传播和接收信号脉冲信号通过天线向前传播，当它遇到目标物体时，一部分信号会被反射回来，称其为“回波”。

雷达系统的接收器会接收到反射回来的脉冲信号，并将它们转换成相应的电信号。

1.3 处理信号接收到回波信号后，雷达系统需要根据脉冲的传输时间和其他参数来计算目标物体的距离、速度和其他重要参数。

雷达系统的计算机会根据接收到的信号和发射信号之间的时间延迟来计算干涉波程和回波的时间差，进而计算出目标物体的距离。

同时，计算机还会对反射回来的信号进行信号处理，比如增益控制、滤波和压缩等，从而得到更清晰、更准确的目标物体信息。

1.4 显示目标信息雷达系统在计算出目标物体信息后，需要将这些信息展示给操作员，现代雷达系统通常使用计算机技术来进行目标物体的图像化表示。

计算机可以根据雷达检测到的目标物体位置来在显示器上显示出目标物体的位置、轨迹和速度等。

二、雷达技术的分类雷达技术通过发射信号的不同，可以分为两类：连续波雷达和脉冲雷达。

2.1 连续波雷达连续波雷达系统可以不断地发射电磁波，通过接收到的回波来确定目标物体的距离和位置等。

最早的雷达系统就是连续波雷达，但由于其无法确定目标物体的速度和其他特征，因此现在已不常用。

2.2 脉冲雷达脉冲雷达系统则是在发射一个脉冲信号后等待反射信号的回波，从而确定目标物体的距离、速度和其他特征信息。

脉冲雷达可以获得更加准确和丰富的目标物体信息，并已成为现代雷达系统中最常用的一种雷达系统。

雷达工作原理
雷达是一种利用无线电波进行探测和测距的设备，它可以在不同天气和光照条
件下工作，并且在航空、航海、军事和气象等领域有着广泛的应用。

雷达的工作原理主要包括发射、接收和信号处理三个方面。

首先，雷达通过发射无线电波来探测目标。

当雷达系统工作时，发射机会产生
一定频率和功率的无线电波，然后将这些无线电波发送到空中或水面上的目标物体。

这些无线电波会以一定的速度在空间中传播，并且在遇到目标物体时会发生反射。

接收机会接收到这些反射回来的无线电波，并将其转化为电信号。

其次，雷达接收到反射回来的无线电波后，会进行信号处理。

接收机会将接收
到的电信号进行放大、滤波和解调等处理，然后将其转化为目标物体的相关信息，如距离、速度、方向等。

这些信息将被传输到雷达显示器上，并显示给操作人员进行观测和分析。

最后，雷达的工作原理还涉及到无线电波的传播特性。

无线电波在空间中传播
时会遇到折射、反射和衍射等现象，这些现象会影响到雷达系统的探测范围、分辨率和精度。

因此，雷达的工作原理还包括对无线电波传播特性的研究和分析，以确保雷达系统能够准确地探测和测距目标物体。

总的来说，雷达的工作原理是通过发射、接收和信号处理来实现对目标物体的
探测和测距。

同时，还需要对无线电波的传播特性进行深入的研究和分析，以确保雷达系统能够在不同环境下稳定、准确地工作。

雷达作为一种重要的探测设备，在各个领域都有着重要的应用价值，其工作原理的深入理解对于提高雷达系统的性能和精度具有重要意义。

简述雷达的工作原理
雷达，嘿，这可真是个神奇的玩意儿！它就像是我们的超级眼睛，能在茫茫的空间中找到目标。

你想啊，雷达就像是一个敏锐的侦探，一刻不停地在扫描着周围的一切。

它通过发射电磁波，就像我们向周围抛出无数的小探子。

这些电磁波碰到物体后会反弹回来，然后被雷达这个聪明的“大脑”接收和分析。

这不就跟我们丢出一个球，然后根据球弹回来的情况来判断前方有什么差不多嘛！
雷达能探测到飞机、船只、车辆等等各种目标，不管是在白天还是黑夜，不管是晴天还是雨天，它都能坚守岗位，这多厉害呀！它难道不是我们的大功臣吗？它的工作原理说起来也不难理解，就是这么一发射一接收，然后通过复杂的计算和分析，就能准确地告诉我们目标在哪里，速度有多快，甚至还能知道目标的形状和大小呢！这就好像我们能通过听声音就知道是谁在说话一样神奇。

要是没有雷达，我们的生活得变成什么样啊？飞机飞行会变得很危险，船只在海上航行也会像没头苍蝇一样乱撞。

所以说，雷达可太重要啦！它就像我们的保护神，默默地守护着我们的安全。

雷达的存在让我们能更加安心地生活和工作，它让我们对周围的世界有了更清楚的认识。

它不断地发展和进步，变得越来越精确，越来越强大。

我们真应该好好感谢那些发明和改进雷达的科学家们，是他们让我们拥有了这样神奇的工具。

雷达，真的是科技的杰作，是人类智慧的结晶！它在我们的生活中发挥着不可或缺的作用，让我们的世界变得更加有序和安全。
