【CN110273135A】准直器、制造半导体装置的设备和方法【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910165538.0(22)申请日 2019.03.05(30)优先权数据2018-040612 2018.03.07 JP(71)申请人 瑞萨电子株式会社地址 日本东京都(72)发明人 天羽生淳　(74)专利代理机构 北京市金杜律师事务所 11256代理人 李辉(51)Int.Cl.H01L 27/11568(2017.01)H01L 27/11573(2017.01)H01L 29/51(2006.01)H01L 29/792(2006.01)H01L 21/28(2006.01)H01L 21/336(2006.01)

(54)发明名称半导体器件和半导体器件的制造方法(57)摘要本公开的各实施例涉及半导体器件和半导体器件的制造方法。根据一个实施例的一种半导体器件包括：具有第一表面的半导体衬底；位于第一表面上并且在平面图中形成为圆形的第一导电膜；位于第一表面上并且在平面图中围绕第一导电膜的外周的第二导电膜；位于第一导电膜与第二导电膜之间的第一绝缘间隔物；位于第一表面与第一导电膜之间的第一栅极绝缘膜，其累积电荷量由于第一导电膜与半导体衬底之间的电压变化而改变；以及位于第一表面与第二导电

膜之间的第二栅极绝缘膜。

权利要求书3页 说明书13页 附图19页CN 110246845 A2019.09.17

CN 110246845

A1.一种半导体器件，包括：半导体衬底，具有第一表面；第一导电膜，位于所述第一表面上，并且在平面图中形成为圆形；第二导电膜，位于所述第一表面上，并且在平面图中围绕所述第一导电膜的外周；第一绝缘间隔物，位于所述第一导电膜与所述第二导电膜之间；第一栅极绝缘膜，位于所述第一表面与所述第一导电膜之间；以及第二栅极绝缘膜，位于所述第一表面与所述第二导电膜之间，其中所述第一导电膜具有第一存储栅极部分和第二存储栅极部分，其中在平面图中，所述第一存储栅极部分和所述第二存储栅极部分在第一方向上彼此间隔开并且在垂直于所述第一方向的第二方向上延伸，其中所述第二导电膜具有沿着所述第一存储栅极部分延伸的第一控制栅极部分和沿着所述第二存储栅极部分延伸的第二控制栅极部分，其中所述半导体衬底具有位于所述第一表面中的第一漏极区域、位于所述第一表面中的源极区域和位于所述第一表面中的第二漏极区域，其中在平面图中，所述第一存储栅极部分和所述第一控制栅极部分被所述第一漏极区域和所述源极区域夹在中间，以及其中在平面图中，所述第二存储栅极部分和所述第二控制栅极部分被所述第二漏极区域和所述源极区域夹在中间。2.根据权利要求1所述的半导体器件，还包括：第三导电膜，被布置为在所述第二方向上与所述第一导电膜间隔开并且在所述第一方向上延伸；以及第二绝缘间隔物，在平面图中围绕所述第三导电膜的外周，其中在平面图中，所述第二导电膜还经由所述第二绝缘间隔物围绕所述第三导电膜的外周。3.根据权利要求2所述的半导体器件，还包括：硬掩模，布置在所述第一导电膜的上表面上并且包括绝缘体。4.根据权利要求3所述的半导体器件，其中所述第一栅极绝缘膜包括：第一层，布置在所述第一表面上并且包括氧化硅或氮氧化硅；第二层，布置在所述第一层上并且包括氧化铝；第三层，布置在所述第二层上并且包括硅酸铪；以及第四层，布置在所述第三层上并且包括氧化铝，以及其中所述第一栅极绝缘膜的累积电荷量由于所述第一导电膜与所述半导体衬底之间的电压变化而改变。5.根据权利要求4所述的半导体器件，还包括：沿着所述第一方向延伸的第一位线；以及沿着所述第一方向延伸的第二位线，其中所述第一位线被电耦合到所述第一漏极区域，以及

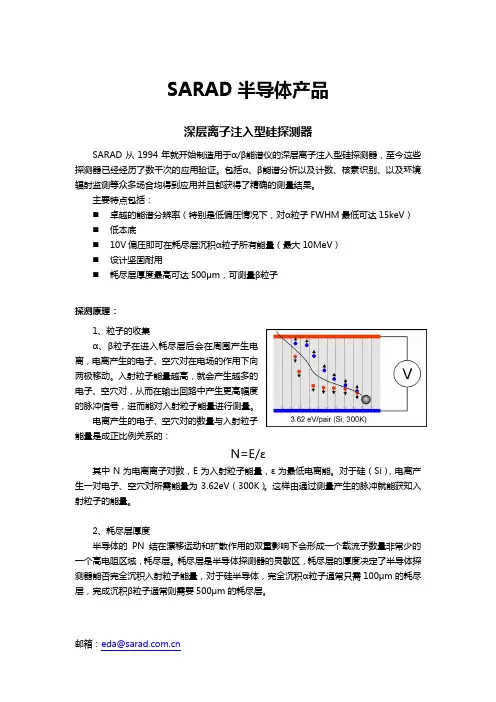

邮箱：eda@ SARAD半导体产品

深层离子注入型硅探测器

SARAD从1994年就开始制造用于α/β能谱仪的深层离子注入型硅探测器，至今这些探测器已经经历了数千次的应用验证。包括α、β能谱分析以及计数、核素识别、以及环境辐射监测等众多场合均得到应用并且都获得了精确的测量结果。

主要特点包括：

 卓越的能谱分辨率（特别是低偏压情况下，对α粒子FWHM最低可达15keV）

 低本底

 10V偏压即可在耗尽层沉积α粒子所有能量（最大10MeV）

 设计坚固耐用

 耗尽层厚度最高可达500μm，可测量β粒子

探测原理：

1、粒子的收集

α、β粒子在进入耗尽层后会在周围产生电离，电离产生的电子、空穴对在电场的作用下向两极移动。入射粒子能量越高，就会产生越多的电子、空穴对，从而在输出回路中产生更高幅度的脉冲信号，进而能对入射粒子能量进行测量。

电离产生的电子、空穴对的数量与入射粒子能量是成正比例关系的：

N=E/ε

其中N为电离离子对数，E为入射粒子能量，ε为最低电离能。对于硅（Si），电离产生一对电子、空穴对所需能量为3.62eV（300K）。这样由通过测量产生的脉冲就能获知入射粒子的能量。

2、耗尽层厚度

半导体的PN结在漂移运动和扩散作用的双重影响下会形成一个载流子数量非常少的一个高电阻区域，耗尽层。耗尽层是半导体探测器的灵敏区，耗尽层的厚度决定了半导体探测器能否完全沉积入射粒子能量，对于硅半导体，完全沉积α粒子通常只需100μm的耗尽层，完成沉积β粒子通常则需要500μm的耗尽层。

邮箱：eda@

耗尽层厚度由半导体材料的电阻率和外加反向偏压决定的。半导体的电阻率是由半导体材料本身的性质决定，提高半导体材料如硅的纯度有助于提高电阻率。

其中w是耗尽层厚度， 为电阻率，U为反向偏压。

对于一个已经确定的半导体，通过增大反向偏压能增大耗尽层厚度，但是增大偏压同时也会增大也会增大反向电流，增大噪声，并且电压过高还可能导致半导体击穿。
