宣钢低铁水消耗炼钢技术的应用分析

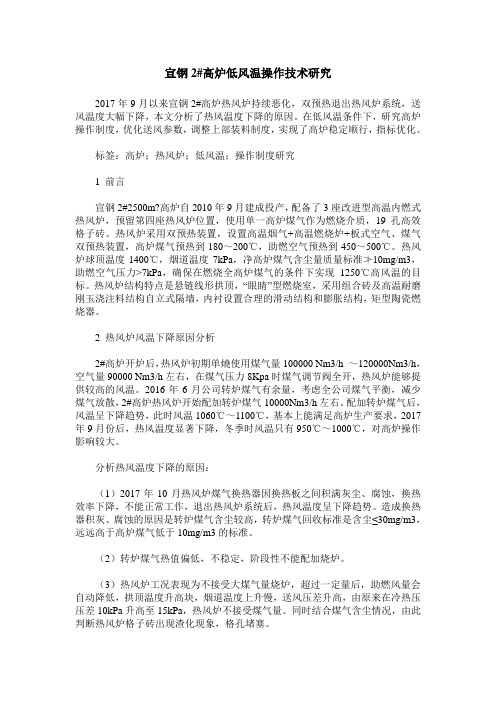

宣钢2#高炉低风温操作技术研究2017年9月以来宣钢2#高炉热风炉持续恶化，双预热退出热风炉系统，送风温度大幅下降，本文分析了热风温度下降的原因。

在低风温条件下，研究高炉操作制度，优化送风参数，调整上部装料制度，实现了高炉稳定顺行，指标优化。

标签：高炉；热风炉；低风温；操作制度研究1 前言宣钢2#2500m?高炉自2010年9月建成投产，配备了3座改进型高温内燃式热风炉，预留第四座热风炉位置，使用单一高炉煤气作为燃烧介质，19孔高效格子砖。

热风炉采用双预热装置，设置高温烟气+高温燃烧炉+板式空气、煤气双预热装置，高炉煤气预热到180～200℃，助燃空气预热到450～500℃。

热风炉球顶温度1400℃，烟道温度7kPa，净高炉煤气含尘量质量标准≯10mg/m3，助燃空气压力>7kPa，确保在燃烧全高炉煤气的条件下实现1250℃高风温的目标。

热风炉结构特点是悬链线形拱顶，“眼睛”型燃烧室，采用组合砖及高温耐磨刚玉浇注料结构自立式隔墙，内衬设置合理的滑动结构和膨胀结构，矩型陶瓷燃烧器。

2 热风炉风温下降原因分析2#高炉开炉后，热风炉初期单燒使用煤气量100000 Nm3/h ～120000Nm3/h，空气量90000 Nm3/h左右，在煤气压力8Kpa时煤气调节阀全开，热风炉能够提供较高的风温。

2016年6月公司转炉煤气有余量，考虑全公司煤气平衡，减少煤气放散，2#高炉热风炉开始配加转炉煤气10000Nm3/h左右。

配加转炉煤气后，风温呈下降趋势，此时风温1060℃～1100℃，基本上能满足高炉生产要求，2017年9月份后，热风温度显著下降，冬季时风温只有950℃～1000℃，对高炉操作影响较大。

分析热风温度下降的原因：（1）2017年10月热风炉煤气换热器因换热板之间积满灰尘、腐蚀，换热效率下降，不能正常工作，退出热风炉系统后，热风温度呈下降趋势。

造成换热器积灰、腐蚀的原因是转炉煤气含尘较高，转炉煤气回收标准是含尘≤30mg/m3，远远高于高炉煤气低于10mg/m3的标准。

低成本高效率LF精炼工艺创新与应用摘要：随着钢铁工业的快速发展, 要求钢材向品质优越、多功能、高技术含量和高附加值方向发展,钢水炉外精炼处理技术迅速发展。

LF精炼是转炉炼钢与连铸工艺之间的过渡环节，既要满足转炉炼钢的快节奏，又要为连铸提供合格的钢液。

LF精炼能否在生产节奏要求时间内使钢水成分、温度、洁净度达到相应的技术要求，已成为炼钢厂生产的限制环节。

因此在了解LF精炼工艺特点的基础上，强化其冶金功能，以满足生产的要求。

本文分析了低成本高效率LF精炼工艺创新与应用。

关键词：低成本高效率；LF精炼工艺创新；应用世界金融危机爆发后，西方国家对我国钢铁产品征收高额关税，导致国内钢材严重过剩。

为占领更多市场份额，各钢铁企业纷纷降价销售，以致大多数钢铁企业亏损，买方市场观望气氛甚浓，对产品质量趋于苛刻。

为适应市场发展趋势，提高产品竞争力，各公司在不断提高产品质量的同时，也在深入挖潜降耗。

其中电耗是钢铁生产中的重要能耗指标，是衡量一个企业生产效率高低的指标之一，电耗受生产过程多种因素制约和影响，与工艺、设备、人员、生产前的准备工作等各因素密不可分。

一、LF 精炼工艺的特点1.石墨电极埋弧加热。

LF炉以石墨电极与钢水之间产生的高温电弧为热源,对钢水进行加热,升温速度为4～5℃/min。

加热时将石墨电极插入泡沫渣层中，进行埋弧操作，高温电弧在渣层内产生。

泡沫渣对高温电弧起到屏蔽作用，一方面减少了高温电弧对钢包的热辐射，保护了炉衬；另一方面钢水和炉渣可以有效的吸收电弧热，提高了热效率。

2.高碱度合成精炼渣。

生产中要求LF精炼渣为高碱度、高还原性、低熔点的白渣，此外还要有良好的流动性、合适的扩散系数和表面张力等理化性能。

炉渣的化学成分会影响LF的精炼效果。

钢水中的硫可以脱到0.005%以下。

理论上炉渣碱度越高，脱硫效果越好；但碱度过高，炉渣黏度将增大，流动性变差。

实际生产中通常将SiO2降得很低，以提高炉渣碱度，通过调整炉渣中的Al2O3来改变炉渣的流动性，由于炉渣的流动性也比较好，炉渣的熔点也比较低，LF精炼渣通常具有较高的还原性。

钢铁冶炼中精益生产管理的运用-生产管理论文-管理学论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——摘要：面对钢铁行业高成本、微利润的经济形势, 企业竞争日益加剧, 降低成本成为各钢企共同追求的目标。

在炼钢工序生产过程中, 利用精益生产管理理念, 清除诸多制约因素影响。

从建立生产时刻表、优化工艺路线和产品专线化生产、借助钢包管理系统和炼钢MES系统方面进行生产组织, 围绕降本增效开展各项工作, 保证产线高质量、高效率、低成本地稳定运行。

关键词：降成本; 精益生产; 生产管理; 炼钢MES系统;Abstract：In the face of high cost and micro profit economic situation in iron and steel industry, the competition of enterprises is intensified and the reduction of the cost has become the common goal for the steelmaking companies.In the steelmaking production process, the lean production management concept is used to clear the influence of many constraint factors.Through the establishment of the production schedule, the optimization of process routes and product dedicated production, and the help of ladle management system and MES system for steelmaking production organization etc, various works were focused on the cost decreasing and benefit increasing to ensure the stable operation of the production line of high quality, high efficiency and low cost.Keyword：reducing costs; lean production; production management; MES system for steelmaking;在竞争激烈的市场环境下, 高效率低成本生产、提高产品质量和客户满意度成为钢铁企业提高竞争力的重要手段。

第四章铁水预处理工艺本章要点：工艺概况（全貌、历史、现状）基本原理应用（炼钢基本理论）主要工艺过程（关键工艺技术）新技术、发展趋势和存在问题（兴趣点）1、铁水预处理概述铁水预处理是指高炉铁水在进入炼钢炉之前预先脱除某些杂质的预备处理过程。

分为普通铁水预处理和特殊铁水预处理两大类。

普通铁水预处理包括：铁水脱硫、铁水脱硅和铁水脱P。

特殊铁水预处理一般是针对铁水中含有的特殊元素进行提纯精炼或资源综合利用，如铁水提钒、提铌、脱铬等预处理工艺。

铁水预处理容器的选择根据铁水预处理容器的选择，脱硫工艺可分为：•混铁车喷吹法•铁水罐法•铁水包法发展趋势：采用铁水包作为铁水脱硫预处理的容器铁水脱硫喷吹工艺铁水脱硫喷吹工艺铁水预处理的化学冶金学意义化学冶金学意义：创造最佳的冶金反应环境!钢铁冶金工艺优化：高炉⎯→分离脉石、还原铁矿石铁水预处理⎯→脱硅、脱磷、脱硫转炉⎯→脱碳、升温钢水炉外精炼⎯→去夹杂、合金化铁水预处理(脱硫)的优越性(1) 满足用户对超低硫、磷钢的需求，发展高附加值钢种：如：船板钢、油井管钢：[S]、[P]<0.005 %管线钢、Z向钢、IF钢：[S] ≤0.002~0.004 % (2) 减轻高炉脱硫负担，放宽对硫的限制，提高产量，降低焦比；(3)炼钢采用预处理后的低磷、低硫铁水冶炼，可获得巨大的经济效益。

能提高转炉生产率、降低炼钢成本、节约能耗。

转炉脱磷、脱硫任务减轻，渣量大大降低，造渣料急剧减少，渣中TFe降低，铁损减少，锰回收率急剧增加，锰铁消耗降低，转炉吹炼时间缩短，炉龄延长。

(4) 炉外铁水预处理脱磷、脱硫可保持同炉内一样良好的热力学条件，还可通过采用搅拌措施，大大改善动力学条件，以较少的费用获得很高的脱磷、脱硫效率。

(5) 高炉某些特殊炉况下要造酸性渣如排碱，铁水含硫偏高，炉外要进行补充脱硫。

(6) 铁水深度预处理是目前冶炼纯净钢最经济的、最可靠的技术保障，已成为生产优质低磷、低硫钢必不可少的经济工序。

高炉炼铁对炉料质量的要求及优化配矿技术王维兴中国金属学会一．高炉炼铁炉料质量对生产有重要意义炼铁学基本理论和高炉生产实践均证明，优化高炉炼铁原燃料的质量和冶金性能既是高炉高效化、大型化、长寿化、节能减排的前提条件，也是提高喷煤比、降低焦比和燃料比的基础条件。

所谓优化炉料质量即是提高炉料质量是入炉矿品位高，渣量少和改善原燃料性能等。

大高炉做到入炉矿品位≥58%、炉料含低SiO2、低Al2O3、低MgO，高炉渣比在300kg/t铁以下，焦炭的反应性（CRI）≤25%，反应后的强度在≥65%等，这是保证高炉生产高效、低耗和大喷煤的必要条件。

1.高炉炼铁是以精料为基础《钢铁产业发展政策》规定：“企业应积极采用精料入炉、富氧喷吹、大型高炉……先进工艺技术和装备。

精料是基础。

国内外炼铁工作者均公认，高炉炼铁是以精料为基础。

精料技术对高炉生产指标的影响率在70%，工长操作水平的影响占10%，企业现代化管理水平占10%，设备作业水平占5%，外界因素（动力、供应、上下工序等）占5%。

在高冶炼强度、高喷煤比条件下，焦炭质量变化对高炉指标的影响率在35%左右。

炼铁精料技术的内涵：精料技术的内容有：高、熟、稳、均、小、净,少,好八个方面⑴高：入炉矿含铁品位高，原燃料转鼓指数高，烧结矿碱度高。

入炉矿品位高是精料技术的核心，其作用：矿品位在57%条件下，品位升高1%，焦比降%~%，产量增加%~%,吨铁渣量减少30公斤,允许多喷煤粉15公斤.；入炉铁品位在52%左右时，品位下降1%，燃料比升高%~%。

高碱度烧结矿是碱度在~2,2（倍），其转鼓强度高、还原性好。

⑵熟：指熟料（烧结和球团矿）比要高，一般>80%。

⑶稳：入炉的原燃料质量和供应数量要稳定。

要求炉料含铁品位波动±<%，碱度波动±<（倍），FeO含量波动±≤%，合格率大于80%~98%等。

详见表4和表5。

⑷均：入炉的原燃料粒度要均匀。

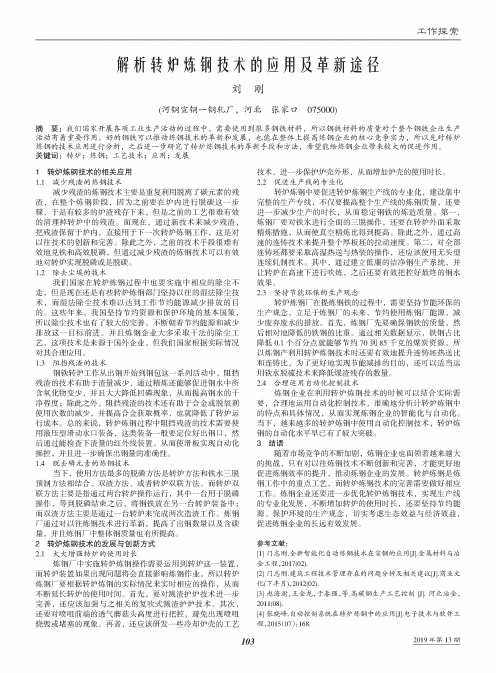

工作探索解"转炉炼&技(的应用，革新/0刘冈U(河钢宣钢一钢轧厂，河北张家口075000)摘要：我们国家开展各项工业生产活动的过程中，需要使用到很多钢铁材料，所以铁材料的质量对于整个钢铁企业生产活动有着重要作用。

好的钢铁可以推动炼钢技术的革新和发展，也能在整体上提高炼钢企业的核心竞争实力，所以先对转炉炼钢的技术应用进行分析，之后进一步研究了转炉炼钢技术的革新手段和方法，能炼钢企业的进作用。

关键词：转炉；炼钢；工技术；应用；发展1转炉炼钢技术的相关应用1.1的炼钢技术减少残渣的炼钢技术主要是重复利用脱离了碳元素的残渣，在整个炼钢阶段，因为之前要在炉内进行脱碳这一步骤，于是有较多的炉渣残存下来，但是之前的工艺很难有效的清理掉转炉中的残渣。

而现在，通过新技术来减少残渣，把残渣保留于炉内，直接用于下一次转炉炼钢工作，这是对以往技术的创新和完善。

除此之外，之前的技术手段很难有效地兑铁和高效脱磷，但通过减少残渣的炼钢技术可以有效地对转炉实现脱磷或是脱碳。

1.2尘埃的技术我们国家在转炉炼钢过中要实施中的除：，但是现在是有转炉炼钢以往的除技术，而除技术难以到工作节约能源减少排放的目的。

这年来，我国节约源和的国，以除尘技术有了较的完善，节约能源和减少排放这一前进。

炼钢多的除工艺，这技术是来源于国外，但我们国家实对理用。

1.3阻挡的技术钢铁转炉工作钢到钢这一中，残渣的技术有助于渣减少，通过炼还能进钢中少，磷现，而高钢的除此之外，残渣的技术有于或脱用次的减少，高，了转炉行\的来，转炉炼钢过中残渣的技术需要用，这一要钢口，通过能下渣的外，而实现操控，进一保钢的\1.4脱磷元的炼钢技术下，用多的脱磷是转炉和铁三脱预制结合、双渣%或者转炉双联方法。

而转炉双联主要是指通过两台转炉作行，中一台用于脱磷作，等到脱磷结束之后，将钢铁放在另一台转炉中；而双渣主要是通过一台转炉来完两次造渣工作。

炼钢厂通过对以往炼钢技术进行革新，高了钢数量以及碳量，炼钢厂中整体钢质有高。

钢铁冶金学（炼钢部分）第一部分炼钢的基本任务1、钢和生铁的区别？答：C < 2.11%的Fe-C合金为钢；C > 1.2%的钢很少实用；还含Si、Mn等合金元素及杂质。

生铁硬而脆，冷热加工性能差，必须经再次冶炼才能得到良好的金属特性；钢的韧性、塑性均优于生铁，硬度小于生铁。

2、炼钢的基本任务？答：钢铁冶金的任务是由生产过程碳、氧位变化决定的。

炼钢的基本任务分为脱碳，脱磷，脱硫，脱氧，脱氮、氢等，去除非金属夹杂物，合金化，升温（1200°C→1700°C），凝固成型，废钢、炉渣返回利用，回收煤气、蒸汽等。

3、钢中合金元素的作用？答：C：控制钢材强度、硬度的重要元素，每1％[C]可增加抗拉强度约980MPa；Si：增大强度、硬度的元素，每1％[Si]可增加抗拉强度约98MPa；Mn：增加淬透性，提高韧性，降低S的危害等；Al：细化钢材组织，控制冷轧钢板退火织构；Nb：细化钢材组织，增加强度、韧性等；V：细化钢材组织，增加强度、韧性等；Cr：增加强度、硬度、耐腐蚀性能。

4、钢中非金属夹杂物来源？答：5、主要炼钢工艺流程？答：炒钢→坩埚熔炼等→平炉炼钢→电弧炉炼钢→氧气顶吹转炉炼钢→氧气底吹转炉和顶底复吹炼钢。

主要生产工艺为转炉炼钢工艺和电炉炼钢工艺。

与电炉相比，氧气顶吹转炉炼钢生产率高，对铁水成分适应性强，废钢使用量高，可生产低S、低P、低N的杂质钢，可生产几乎所有主要钢品种。

顶底复吹工艺过氧化程度低，熔池搅拌好，金属-渣反应快，控制灵活，成渣快。

现代炼钢流程：炼铁，炼钢（铁水预处理、炼钢、炉外精炼），连铸，轧钢，主要产品。

第二部分炼钢的基本反应1、铁的氧化和熔池的基本传氧方式？答：火点区：氧流穿入熔池某一深度并构成火焰状作用区(火点区)。

吹氧炼钢的特点：熔池在氧流作用下形成的强烈运动和高度弥散的气体－熔渣－金属乳化相，是吹氧炼钢的特点。

乳化可以极大地增加渣－铁间接触面积，因而可以加快渣－铁间反应。

对KR法与喷吹法两种铁水脱硫工艺的探讨阐述武钢二炼钢厂投产应用多年的铁水搅拌式脱硫(KR法)装置的概况,简要介绍了国内几家采用喷吹法的应用情况,对两种铁水脱硫工艺进行了分析。

关键词：KR法喷吹法铁水脱硫工艺铁水脱硫是实现现代化炼钢厂优化生产工艺流程即:铁水预处理——顶底复合吹炼转炉——钢水炉外精炼——全连铸和热送热轧的工艺路线的重要环节。

特别是在钢铁市场面临市场激烈竞争的形势下,用户对产品质量,品种的要求不断提高。

硫作为一种有害元素(特殊要求钢种除外),不仅对最终产品的内在质量和机械性能具有显著的影响,而且也增加转炉冶炼的负担和铸坯产生热裂的危险性。

因此,许多炼钢厂即使生产普通碳素钢,也要求入炉铁的含硫量＜0.020%。

又如德国某厂为我国北海油田酸性输气管生产的36×28.4mm的X65钢板,其平均含硫量为0.0008%(质量百分数,标准差为0.00015%。

这说明了铁水脱硫是生产纯净钢的需要,也是市场和企业发展的需要。

1 武钢二炼钢厂KR铁水脱硫装置概况武钢二炼钢厂KR铁水脱硫装置是70年代从新日铁株式会社引进的搅拌式铁水脱硫装置。

设备总重量为650t(不含铁水罐车及渣罐车),国外引进量为270t,占41.5%,其余为国内配套。

当时投资费用为1152万元,其中KR装置为780.86万元。

KR脱硫装置设计年处理量为47.5t,由于铁水进厂次数限制及运输线路的影响,年处理量较低,1990年实际处理量仅28.62万t。

1991年后,通过双罐脱硫改造及改进生产管理组织工作,使处理量逐年提高,到1998年脱硫处理量达到83.9万t,其它指标如脱硫剂耗量、耐材耗量及能耗等也逐年降低,作为脱硫装置的主要消耗部件——搅拌头的寿命已突破500次,单位铁水脱硫成本降为10.17元/t铁。

今年来,武钢二炼钢厂采用Cao+Mg作脱硫剂进行工业试验,也收到初步成效。

目前在国内,只有武钢二炼钢厂采用KR法进行铁水脱硫。

21Metallurgical smelting冶金冶炼转炉炼钢脱氧工艺分析徐 亮（河北钢铁集团宣化钢铁公司，河北 张家口 075100）摘 要：以如今实际的炼钢情况而言，转炉炼钢的应用频次较高，此种炼钢方法的自动化水平普遍高于其他技术，其生产效果相对显著，但是此种炼钢方法在具体应用期间必须关注脱氧技术的良好应用，由于脱氧操作质量能够在一定程度上决定炼钢操作的效果。

总体而言，在炼钢操作期间，转炉炼钢的应用需要重视脱氧技术的操作，因此针对其展开探讨与研究对于炼钢业的发展具有重要的意义。

关键词：转炉炼钢；脱氧工艺；对策分析中图分类号：TF713.5 文献标识码：A 文章编号：11-5004（2020）21-0021-2收稿日期：2020-11作者简介：徐亮，男，生于1987年，汉族，辽宁鞍山人，工程师，研究方向：炼钢冶金。

钢铁企业立足实际，选择合适的转炉炼钢脱氧工艺，通过降低钢中的夹杂物，改善钢水的流动性，提升脱氧效率与效果。

1 转炉炼钢与脱氧工艺的相关概述1.1 转炉炼钢的原理转炉炼钢操作的设备为转炉。

转炉的形态类似于鸭梨，内部为由耐火砖形成的炉壁，炉体能够360度任意角度旋转。

炼钢所需的原料为铁水和废钢，转炉炼钢在整个吹炼过程为氧化反应，炼钢的基本任务包括：脱碳、脱磷、脱硫、脱氧去除有害气体和杂质，提高温度和调整成分。

吹炼过程根据铁水温度和成分操作人员利用热平衡公式和加白灰、轻烧公式使炼钢渣系形成合适的碱度和氧化镁有效的去除C、P、S，并在冶炼结束能够达到合适的出钢温度和成分要求。

由于在吹炼过程中顶吹氧气和炉内铁水、废钢发生强有力的化学氧化反应，最终所得钢水所含氧含量不能满足钢种质量要求，所以在出钢过程中要开展脱氧合金化操作来提升钢的品质，达到钢种要求。

1.2 脱氧工艺在炼钢过程中的重要作用转炉炼钢期间脱氧技术主要为了降低钢中氧的数量，防止因为氧含量较多，和别的物质发生不利于生产质量要求的反应。
