中小型转炉湿法除尘OG系统设计探讨

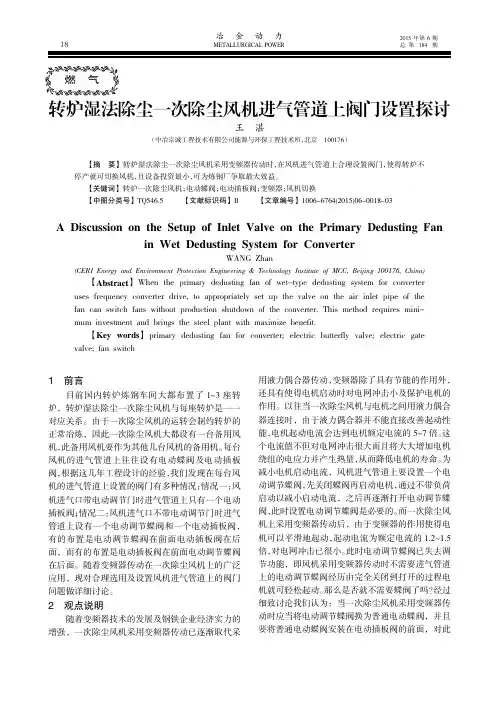

冶金动力2015年第6期燃气转炉湿法除尘一次除尘风机进气管道上阀门设置探讨王湛（中冶京诚工程技术有限公司能源与环保工程技术所，北京100176）【摘要】转炉湿法除尘一次除尘风机采用变频器传动时，在风机进气管道上合理设置阀门，使得转炉不停产就可切换风机，且设备投资最小，可为炼钢厂争取最大效益。

【关键词】转炉一次除尘风机；电动蝶阀；电动插板阀；变频器；风机切换【中图分类号】TQ546.5【文献标识码】B【文章编号】1006-6764(2015)06-0018-03A Discussion on the Setup of Inlet Valve on the Primary Dedusting Fanin Wet Dedusting System for ConverterWANG Zhan(CERI Energy and Environment Protection Engineering&Technology Institute of MCC,Beijing100176,China)【Abstract】When the primary dedusting fan of wet-type dedusting system for converter uses frequency converter drive,to appropriately set up the valve on the air inlet pipe of thefan can switch fans without production shutdown of the converter.This method requires mini-mum investment and brings the steel plant with maximize benefit.【Key words】primary dedusting fan for converter;electric butterfly valve;electric gate valve;fan switch1前言目前国内转炉炼钢车间大都布置了1~3座转炉，转炉湿法除尘一次除尘风机与每座转炉是一一对应关系。

转炉新ＯＧ除尘设备文氏管喉口控制优化历艳龙①　张忠强　柴志英　邢少敏　张丹（邢台钢铁有限责任公司　河北邢台）摘　要　转炉新ＯＧ除尘为目前主流的湿法除尘方法，文氏管的喉口（环缝）的控制为新ＯＧ除尘关键控制环节，喉口的控制直接决定了除尘效果和煤气的回收。

本文简单介绍了新ＯＧ除尘的工艺流程，详细介绍了ＯＧ除尘设备的原喉口控制方法，以及改善优化后的控制方法，经过改善后，降低烟尘颗粒排放，提高煤气回收率，并且为新ＯＧ除尘设备进一步优化提供控制思路。

关键词　转炉　ＯＧ除尘　文氏管中图法分类号　ＴＧ１５５．４ 文献标识码　ＢＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２３ Ｚ２ ０４４１　前言炼钢厂安装了整套的新ＯＧ除尘设备，前期因为除尘设备文氏管喉口（环缝）的控制存在各种的缺陷和缺点，如伺服控制系统过于冗杂容易故障、ＰＩＤ控制系统造成喉口开度波动、无重锤自重控制补偿无法定位等缺点，这些缺陷对除尘效果产生了很大的负面影响，如故障率高、除尘效果不好，煤气回收率低，重锤在非吹炼期间成正弦震动等。

经过冶炼维修技术组的不断改进，解决了新ＯＧ除尘喉口控制的缺陷问题，并总结喉口控制经验制定了后续喉口控制进一步优化改造的计划。

２　流程简介新ＯＧ除尘基本工艺如图１所示，转炉烟气通先经过一级洗涤塔水雾洗涤，在经过二级洗涤塔的水雾洗涤，通过文氏管液压重锤升降控制喉口（环缝）的大小，从而控制文氏管的负压强度，从而控制这个系统烟气的通过速度，再经过脱水器送至煤气回收柜。

所以整个工艺的控制文氏管喉（环缝）的控制直接决定了除尘的效果。

图１　新ＯＧ除尘工艺总览３　原控制系统存在缺陷及优化３．１　控制系统过于冗杂如图２所示，因为厂家购买的液压伺服系统，用除尘ＰＬＣ和液压站ＰＬＣ进行配合，中间经过过多的信号转化，控制精度发生偏移，并且容易发生故障。

图２　原喉口控制系统优化方法：如下图所示摘除不必要的环节，在除尘ＰＬＣ中直接编程，直接控制。

转炉煤气湿法卧式电除尘器技术方案技XX二O一二年三月目录一、设计的基本参数二、除尘设备设计方案三、设备工作原理与构成四、产品主要技术特点五、电气控制方案六、设计、制造、运输、检测执行标准七、公司近年电除尘器部分业绩转炉煤气湿法卧式电除尘器一、设计的基本参数1、结构形式：湿法卧板式防爆型2、介质：转炉煤气3、处理煤气量：50000m3/h4、入口煤气压力：～3.5Kpa5、入口煤气温度：～80℃6、入口煤气含湿量：饱和7、入口煤气含尘量：≤150 mg/Nm38、出口煤气含尘量：≤10 mg/Nm39、额定电压：60KV10、额定电流：500mA11、数量：建议一备一用二、除尘设备设计方案1、性能参数〔本体部分〕〔1〕设备型号：WBS28〔2〕设备名称：湿法卧板式防爆型转炉煤气精除尘用电除尘器〔3〕有效截面积：28.88㎡〔4〕电场有效宽度：5.7M〔5〕电场有效高度：5.1M〔6〕电场内通道数：19个〔7〕趋进速度：0.08m/s〔8〕总集尘面积：582.2㎡〔9〕电场风速：0.482m/s〔10〕除尘效率：97.8%〔11〕集尘极形式：818型〔12〕电晕极形式：鱼骨线2、性能参数〔喷淋水冲洗部分〕〔1〕水质：工业用水〔2〕水压：0.4~0.5 Mpa〔3〕水量：〔连续/间断〕：19/13 m3/h〔4〕水质要求：〔53、性能参数：〔氮气吹扫系统〕〔1〕氮气压力：0.4 Mpa〔2〕氮气用量：230 m3/次〔3〕氮气纯度：99.99%4、性能参数：〔泄爆阀装置〕〔1〕形式：自恢复式〔2〕起跳压力：4.6 Kpa〔3〕截面积：0.2㎡/个5、性能参数：〔保温箱内电加温装置〕〔1〕形式：护套式防爆增安型〔2〕温控X围：80-130℃-380V/3.0KW〔3〕型号：J2〔4〕控温元件：铂热电阻Pt1006、性能参数：〔电控部分〕〔1〕高压变压器：油浸自冷式，户内型GGAJO〔JH2000C〕60KV/0.5A2〔JH2000C〕-MTC2型户内微机型单相380V，47KVA〔2〕高压控制柜：GGAJO2〔3〕电动四点式隔离开关：GSN-80-1.5-4〔4〕低压微机自动控制柜：JL-2000型三相380V 160A〔5〕高压电缆：YJLVC22-75KV 1*95mm2〔6〕电缆桥架：视工艺布置〔7〕本体照明：视工艺布置三、设备工作原理与构成1、除尘器工作原理含尘气体通过电除尘器入口喇叭，经气流分布板均流进入电场，由于气流分布板的粉尘经设置于入口喇叭上的喷洗管路间断冲洗，以防止气流分布板阻塞。

OG湿法除尘系统维修技术标准一、适用范围：1.本技术标准适用于炼钢厂2#转炉一次烟气全湿法净化系统。

2.本技术标准解释权归属炼钢厂设备科点检站。

二、工艺技术、原理1.工艺简介在转炉吹氧过程中，炉内反应过程中产生〜1500°C的高温烟气携带平均100(波动范围70-200)g∕Nm3的粉尘从炉口溢出进入烟罩，通过汽化冷却烟道的辐射吸热将烟气的温度降到700°C~900o C的同时回收余热生产蒸汽。

经汽化烟道降温后的烟气进入烟气净化系统，首先进入喷淋塔，经喷水降温及粗除尘,喷淋塔出口烟气温度一般控制在70o C~75°C;烟气经底部脱水后烟气流旋转转向上进入环缝文氏管，环缝文氏管为精除尘设备，可将粉尘浓度控制在30mg∕Nm3以下;之后烟气进入下降管进行调质降温,最后烟气经旋风除尘脱水塔后由风机输送到进入煤气柜或放散。

烟气净化部分主要包括一次冷却粗除尘和精除尘及烟气脱水三大部分组成，完成烟气的降温、除尘及脱水，以完成烟气排放标准及后续工序使用转炉煤气。

2.工艺流程转炉汽化烟道—→溢流水盆喷淋冷却塔上升斜管旋风除尘脱水塔下降管180°弯管长颈环缝文氏管机前管道—→一次除尘风机三通阀"→放散烟囱水封逆止阀煤气柜3.系统原理简述3.1汽化烟道通过溢流水盆与高效喷雾饱和塔相连接。

900°C~1100°C高温烟气经水冷短管进入高效喷雾饱和冷却塔，在塔内实行热交换后，达到饱和温度≤75°C~55℃o4.2在喷淋冷却塔中实行热交换是通过7支螺旋式喷枪来实现。

5.3饱和烟气在蒸发冷却过程中初步完成粗除尘而实现重力分离。

6.4初步分离的饱和烟气以大于100m∕s的高速，在文氏管中得到净化。

7.5环缝型喉口采用4只螺旋喷嘴完成精除尘任务，喷枪布局3支在上方，枪头朝上(30t∕h)1支枪在下方，枪头朝上(70t∕h);而净化后的含水烟气通过180°大弯头使弯头原积灰处同时得到清洗。

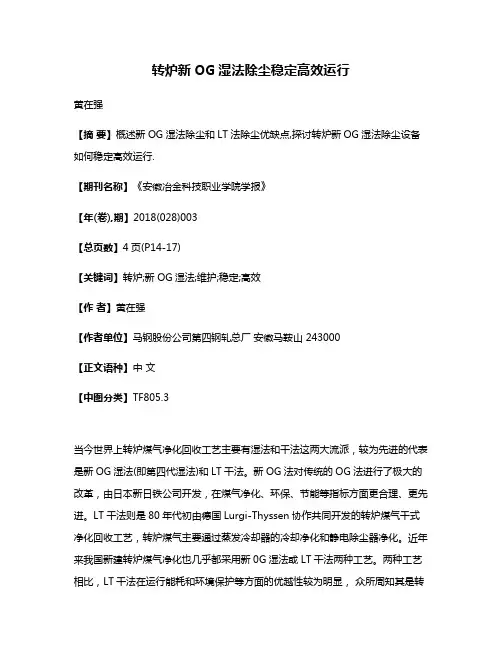

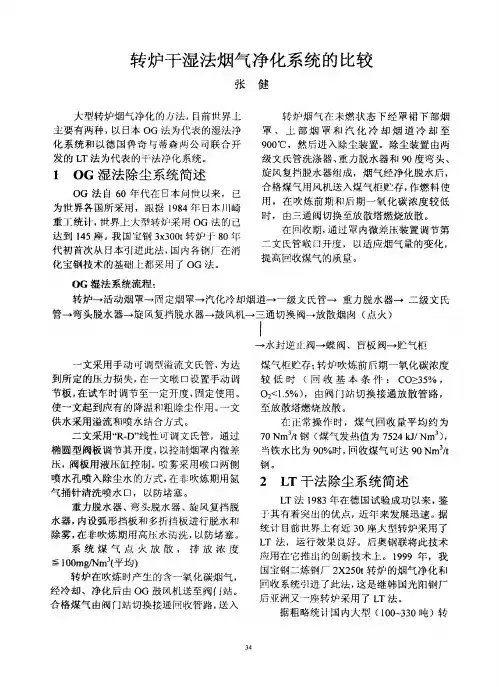

转炉新OG湿法除尘稳定高效运行黄在强【摘要】概述新OG湿法除尘和LT法除尘优缺点,探讨转炉新OG湿法除尘设备如何稳定高效运行.【期刊名称】《安徽冶金科技职业学院学报》【年(卷),期】2018(028)003【总页数】4页(P14-17)【关键词】转炉;新OG湿法;维护;稳定;高效【作者】黄在强【作者单位】马钢股份公司第四钢轧总厂安徽马鞍山 243000【正文语种】中文【中图分类】TF805.3当今世界上转炉煤气净化回收工艺主要有湿法和干法这两大流派，较为先进的代表是新OG湿法(即第四代湿法)和LT干法。
